12

Кастомное решение для Санкт-Петербургского института имени Петра Великого⁠⁠

В прошлом посте я затронул тему кастомных решений, которые доступны для анизопечати.


Расскажу об одно интересном заказе прошлого года.

В декабре 2021 года мы произвели установку принтера для Санкт-Петербургского политехнического университета им. Петра Великого.

Чем же интересен этот заказ?


А тем, что это нестандартное решение.

Мы установили два разнокалиберных принтера Composer A3, Composer A4, а так же композитный 3D-принтер для печати на базе промышленного робота kuka, вместе с постаментом и шкафом управления.

Подобное решение позволяет печатать в любых плоскостях и масштабе, что позволяет выйти за рамки привычных решений. Это реальная 3Д-печать, которая позволяет осуществить армирование детали не только в рамках одной плоскости.


К сожалению из-за сложностей с экспортом и производством некоторых запчастей данный заказ будет полностью завершён только в начале июля, о чём непременно расскажем и покажем.

Показать полностью 1
[моё] 3D принтер 3D печать Kuka Kuka Robot
6
20

Тест PLA UltraSilk от ERYONE⁠⁠

Добрый день!

Сегодня протестировал две катушки Ультра шелка.

Данный пластик несёт чисто декоративную функцию, поэтому ожидать от него каких-либо прочностных нагрузок не стоит. Пруток в катушке соответствует нормам допуска и в PTFE трубке не застревает. При изломе, пластик начинает блестеть, поэтому требуется осторожность при постобработке так как каждая нечаянная царапина будет видна при прямых лучах света.

При экструдировании имеет хорошую адгезию как к столу (просто протёртое обычным спиртом стекло) так и межслойную. Пластик имеет шелковистую структуру и блестящий, очень приятно на него смотреть. Из сложностей могу отметить требовательность к толщине стенки, не любит быстрой печати.

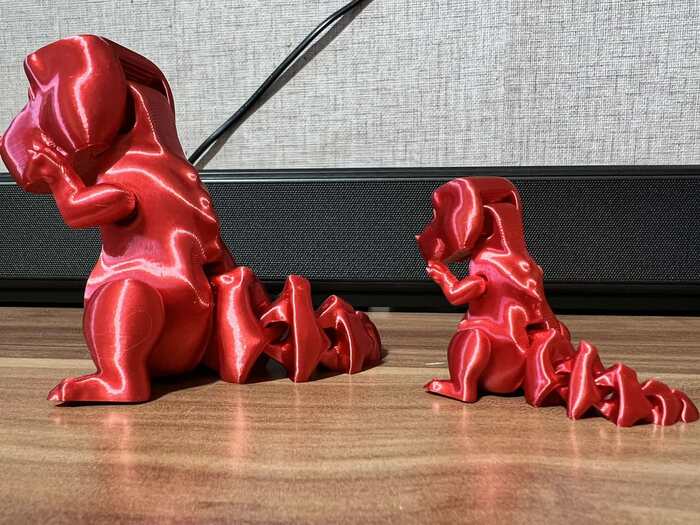

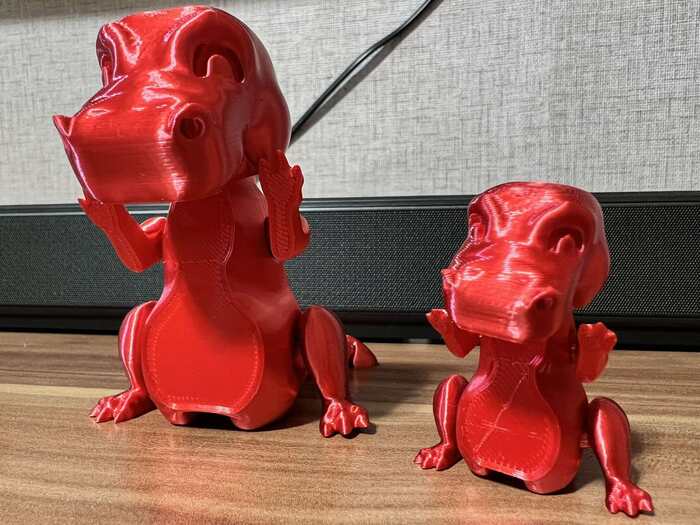

Как пример распечатал двух динозавриков маленького и большого. Маленького для того, чтобы проверить работы с малыми поверхностями (хорошо на лету подбирать температуру) на предмет образования наплывов и потёков пластика и большого с минимальным наполнением 5% в целях посмотреть, как натягивает мосты и по итогу оконченную поверхность модели.

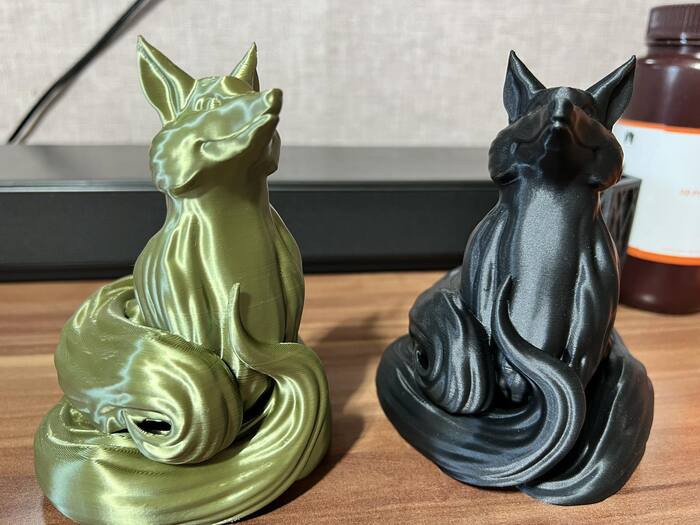

Также распечатал лисицу с множеством нависаний и так же 5% заполнением. Все тесты пластик прошёл спокойно, идеальная температура на CR-8 хотенде с PTFE вставкой получилась 210 градусов на первый слой и 195 градусов на печати (190 градусов на малой модели). По скорости лучше не превышать 40мм\сек так как может немного струнить в острых углах модели.

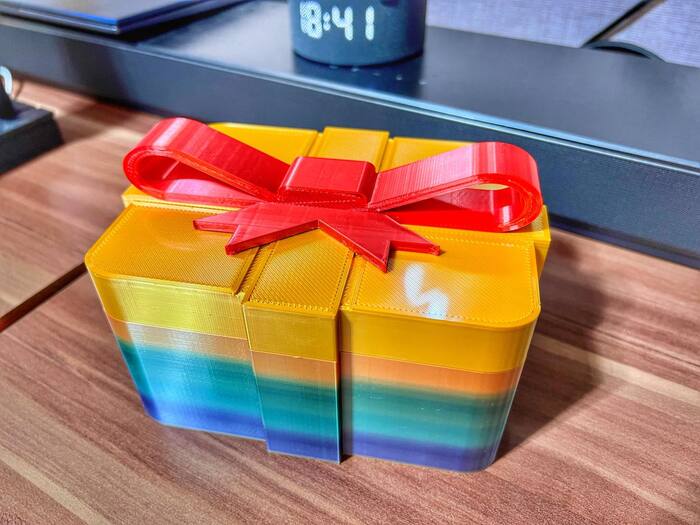

Еще тут пригласили на день рождения и жена срочно попросила распечатать коробочку для подарка. Так что, спеша за один день распечатал коробочку. Коробка радужный шёлковый пластик, крышка шёлковый золотой пластик, а бантик красный ультра шёлк. На бантике решил попробовать печать слоем 0,6мм и видно, что крышка у бантика по краям не захлопнулась, хотя сама поверхность качественная. В целом же бантик получился хорошо, и именинник с благодарностью подарок принял.

Как итог, могу рекомендовать данный пластик для печати подарков, вазочек и иной не ответственной печати.

+ долговечность и устойчивость в ультрафиолете

+ хорошая адгезия

+ красивый яркий отпечаток

- привередлив к малой толщине слоя

- блестит на изломах и царапинах

Так же сейчас в ВК на канале ERYONE проводится конкурс на лучшую модель из пластика этой фирмы, а также с 27го стартует распродажа с хорошими купонами на Али экспресс, так что присоединяйтесь и участвуйте.

Показать полностью 6
[моё] 3D печать 3D принтер 3D моделирование Фигурки Моделизм Длиннопост
28

Anisoprint products⁠⁠

В первом посте я рассказал вкратце о технологии анизопринтинга.

Сегодня хочу рассказать о тех продуктах, которые мы продаём.

Сперва, конечно, стоит затронуть тему принтеров.

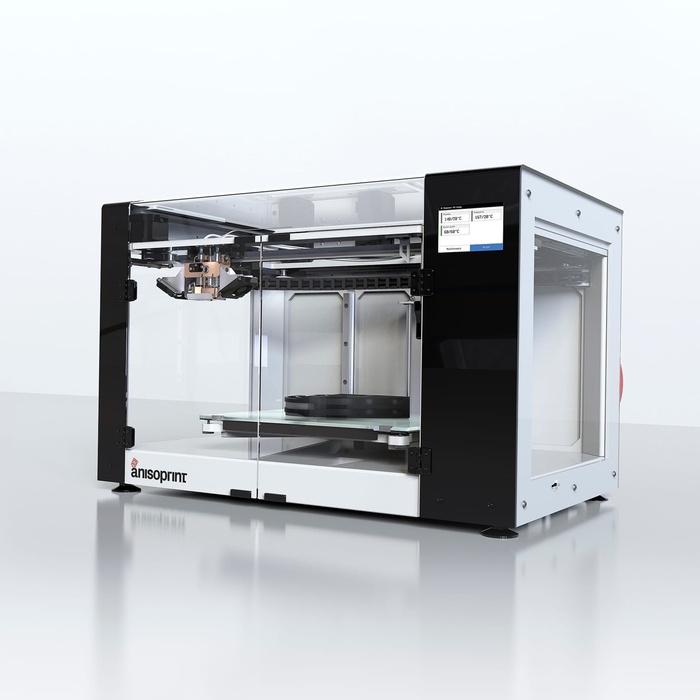

В линейке два основных принтера - это Composer A3 и Composer A4.

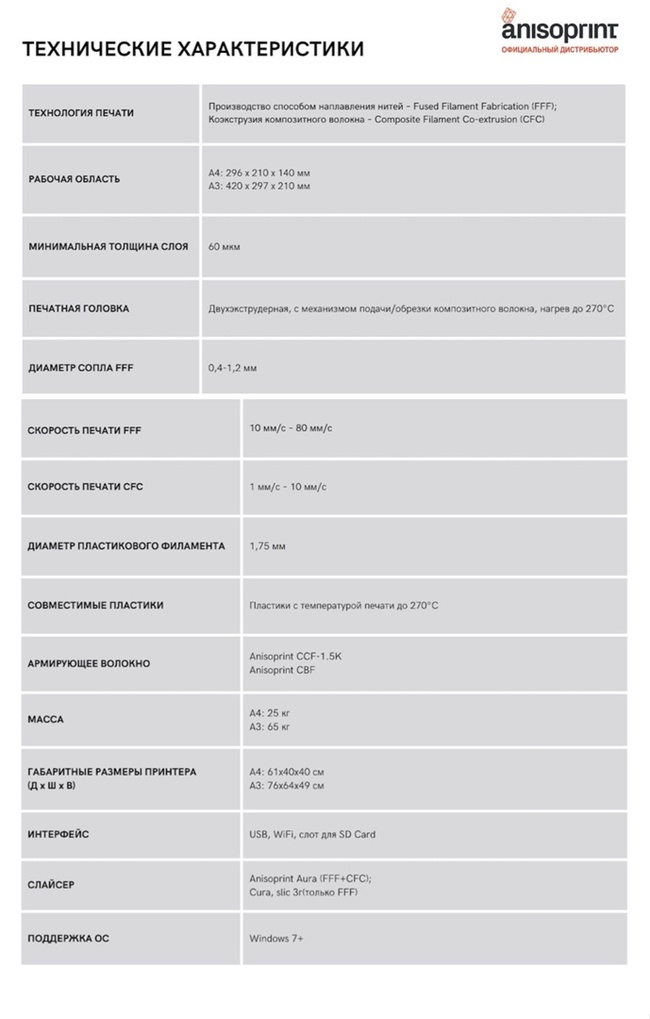

Ниже привожу характеристики, основная разница в размерах принтеров.

К концу 2022 года линейка дополнится промышленным принтером PROM IS 500.

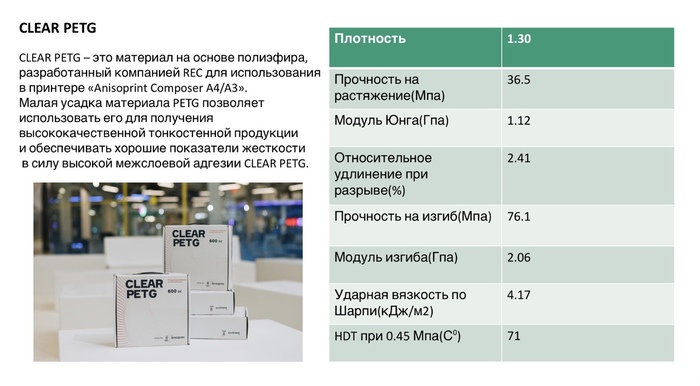

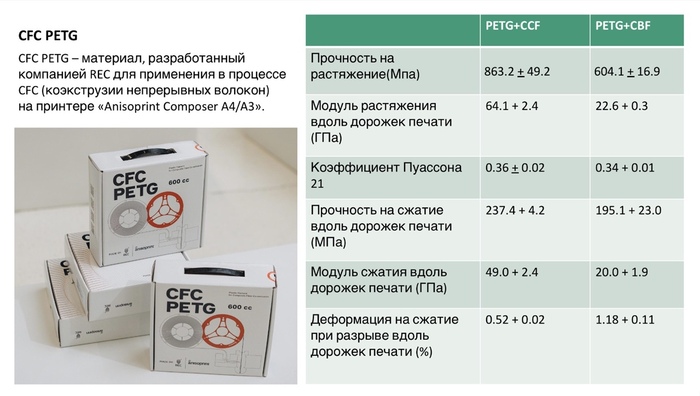

Принтеры печатают разными пластиками. Есть в линейке и 4 варианта специально разработанных под нашу технологию пластиков: от производителей Polymaker и REC.

И, конечно же, главное отличие наших принтеров - это армирование деталей.

Армирование происходит специальных волокном.

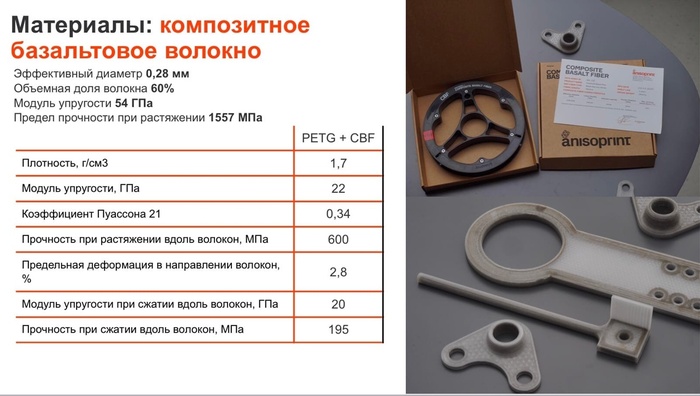

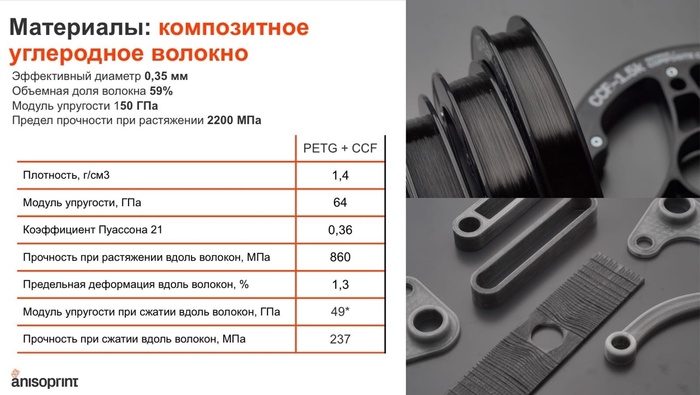

В линейке есть два волокна: базальтовое и углеродное.

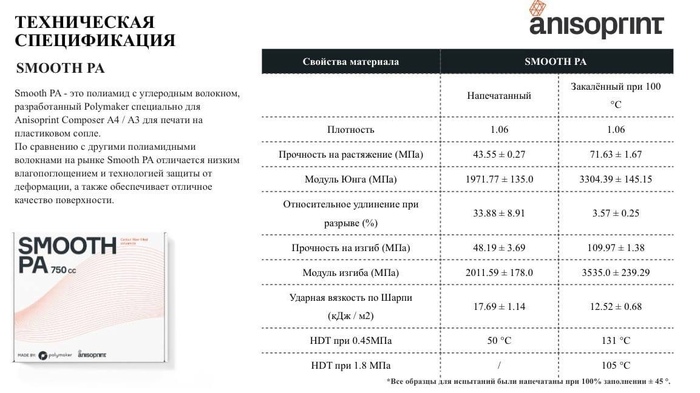

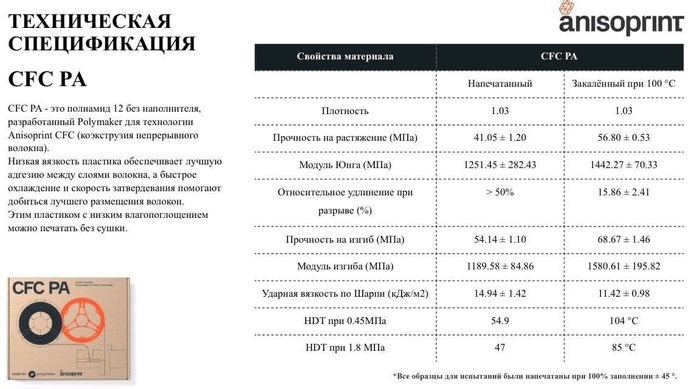

Также привожу технические характеристики для тех, кому может быть это интересно и полезно.

Помимо основных продуктов, у нас есть и кастомное решение. Это принтер на базе промышленного робота. В большинстве случаев наши головы были установлены на роботе KUKA. Но о них я расскажу в отдельном посте на примере одного интересного заказа.

Показать полностью 8
[моё] 3D принтер 3D моделирование 3D печать Длиннопост
22
311

Цитадель Сити-17 (Half Life 2)⁠⁠

Одной из любимых и многократно пройденных игр у многих является культовая Half Life. В том числе, и у меня. В связи с этим мне уже давно хотелось сделать что-то, связанное со вселенной игры, и выбор пал на Цитадель в Сити-17 - монструозное сооружение, откуда Альянс диктовал свою волю на Земле, пока Гордон Фримен не уничтожил её.

По скриншотам из игры мною была создана 3D-модель Цитадели. Для большей атмосферности сделать модель решил с использованием подсветки (LED-лента в основании и подветка на вершине).

Модель была распечатана пластиком PLA с толщиной слоя 0,1-0,25 мм на различных деталях. После печати все детали были отшлифованы и покрашены аэрографом и кистью. Для придания оттенка свету в основании и его более мягкого рассеивания в основании был установлен светорассеивающий фильтр, распечатанный из пластика SBS.


После постобработки и сборки модель обрела следующий вид:

Ниже представлен вид модели с включенной подсветкой:

И сравнение вершины Цитадели со скриншотом из финальной стадии игры:

В случае, если кто-то захочет распечатать Цитадель (либо переработать ее в новый проект), скачать можель можно здесь: https://www.thingiverse.com/thing:4672771

Показать полностью 6
[моё] 3D печать 3D моделирование 3D принтер Half-life Цитадель City 17 Длиннопост
31
32

Тлёныши из "Kena: Bridge of spirits"⁠⁠

Моделировал в Blender

Распечатано на Anycubic Photon Mono

Показать полностью 3
[моё] Гнилушка Kena: Bridge of Spirits 3D печать Фотополимерная печать Покраска миниатюр Миниатюра 3D моделирование Blender Фигурки Длиннопост
9
3749

Гранульный 3Д принтер с большой областью печати⁠⁠

Если кто со мною не знаком - меня зовут Виталий и я иногда делаю кастомные 3Д принтеры на заказ в собственной маленькой компании FoxPrinters.


Сначала это было просто очередное хобби под ворчание второй(бывшей) жены. Ей нравилось ворчать, а мне нравилось и нравится что то создавать своими руками. Были удачные покупные  принтеры и неудачные. Из удачных запомнился только UP2 plus - классный принтак, обалденный симбиоз железа и софта - что послал на печать, то и получишь.


Затем изучение 3Д моделирования - Блендер (даже не начинайте), Компас 3Д (для начала сойдет), Солидворкс (рекомендую), немного Инвентора (ужас какой). Относительно неплохо раскрутил маркетинг через тематические соцсети. Были заказы, в основном на автомобильную тематику (шестерни), да на ремонт бытовой техники (тоже шестерни). Печатал из нейлона, поэтому за работу не стыдно было.


Со временем формируется некое представление "идеального" (бггг) 3Д принтера, который умеет все. (это не так). Даже когда то разработал серийный 3Д принтер CyberDragon - но не взлетело. Прежде всего потому, что положился на других людей.  Прекрасный жизненный урок.


Но желание разрабатывать и собирать принтеры осталось. Где то после 6-7 разработанного с нуля и собранного собственного принтера начинает формироваться некое ядро опыта.


Спасибо широкому кругу знакомых, откуда стали сваливаться заказы на разработку и сборку 3Д принтеров. Был уникальный заказ на мой первый большой 3Д принтер - это был "аквариум" 500х1000х1000мм. Этакие полкубометра, стоящие на боку. И он даже печатал :) Его потом нечестным путем отжали у моего заказчика, но это другая история.


Был закрытый в стальном корпусе под гранульный экструдер для других знакомых.


И год назад отличным весенним днем поступил звонок от будущего клиента - хотим гранульный принтер с областью печати 1х1х1 метр и (внимание) производительностью 1кг в час. Ибо продукт печати весит около 10кг и необходимо было таких изделий напечатать около 80 штук в определенные сроки.


До этого момента с гранульными экструдерами я вообще не сталкивался, только издалека видел. Ну, как говорится - слабоумия и отвага наш девиз, вперед!


Месяц разрабатывал электронную модель и чертежи.  Еще месяц - раскидывал заказы на поставку с Али и фирм в Москве.


Собирал принтер все лето+ сентябрь. И все это время параллельно разрабатывал и испытывал систему пневмоподачи гранул.


Помню необычайную радость, когда собранный на стенде экструдер из выточенного токарем сопла и фильеры начал давить первую колбаску полимера.....

Несколько дней ушло на подборы режимов нагрева. Обошелся парой нагревателей. Правда отказался от PETG, перешел на SBS - более подходил для моей задумки.

Сам экструдер весит несколько килограмм, пришлось все учитывать при проектировании кинематики.

Ну а по маркировке блока питания и так все ясно. Принтер в пике потребляет около 5кВт, помню, когда приобретал провод питания, продавец спросил расчетную мощность и для какого устройства. Таких круглых глаз я давно  не видел :)

Так выглядит "горячий столик" метр на метр. На раме лежит лист текстолита. Сверху положил теплоизолятор, кастомную силиконовую грелку и стекло.


Скажу честно - при высоте слоя 2-3мм особая точность не требуется, автоуровень даром не нужен.

Первые напечатанные слои.

Затем пошли тестовые вазы. Они немного перегреты, слишком маленькие для сопла 6мм и слоя 3мм.

Скамейка на огород для мамы.

Я и тестовый образец для заказчика.  9 часов печати, вес около 11кг.


И мое любимое видео :)

https://youtube.com/shorts/_AHsEItbucU?feature=share

Все что хочу сказать - просто занимайтесь тем, что любите делать и хотите делать. Жизнь очень быстро летит.


Друзья - цена и прочие подробности под договором NDA (неразглашайка).

Показать полностью 9 1
[моё] 3D принтер 3D печать Видео YouTube Длиннопост
229
30

Серёжки "Соджу"⁠⁠

В свободное от основной работы время иногда занимаюсь всякими всякостями, в частности, продолжаю осваивание фотополимерной печати на Anycubic Photon Mono. Иногда печатаю что-то с Thingiverse, иногда делаю что-то своё.

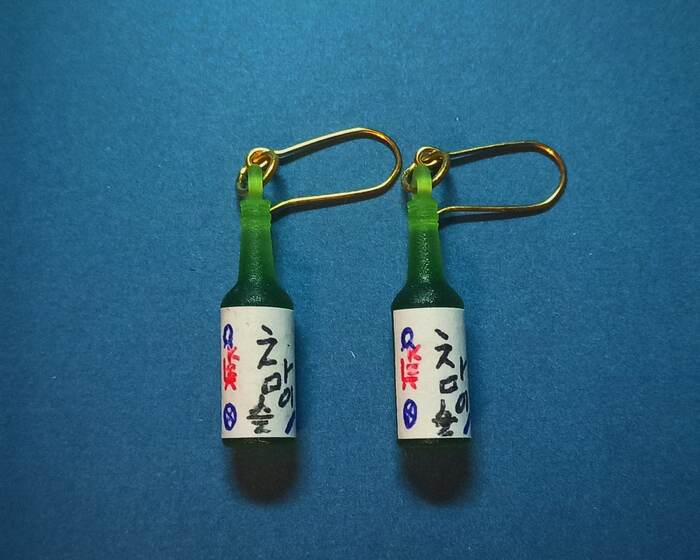

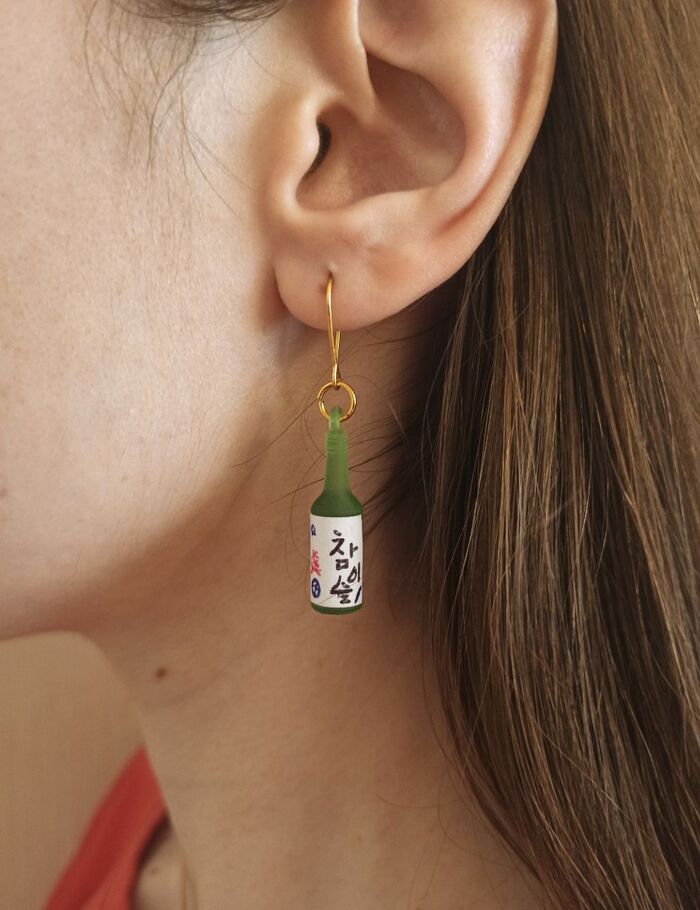

Одной из своих работ являются вот такие серёжки, по просьбе сделанные в виде бутылок с корейским напитком "Соджу". Бутылки смоделированы в Solid'е, этикетки сделаны вручную.

Показать полностью 2
[моё] 3D печать Украшение 3D принтер Длиннопост 3D моделирование
3
52

Отличное время для хобби или начало в 3D Печати⁠⁠

Всем привет. Как все знают, сейчас очень сильно рухнул доллар и цены на али упали прилично. И мне кажется сейчас прекрасное время потратить деньги на 3d принтер если вы давно планировали это сделать.
И я бы очень хотел поделиться своим опытом в этом нелегком, но интересном деле.
И так решил заняться 3д печатью я пол года назад, то есть не так давно. Когда начинал я думал, что ты покупаешь принтер, вставляешь пластик и вперед. Но оказалось всё не так радужно.
Сперва начну с ошибок которые допустил я:
1) Не изучил подробно информацию по принтерам на рынке.
2) купил в попыхах б/у аппарат.
И эти две ошибки, привели к тому, что я потратил не запланированные 16к, которые мог бы сэкономить.

Теперь по технологиям печати, сейчас их в массовом сегменте 2:
1) фотополимерные принтеры - печатают жидкой смолой, дают прекрасное качество напечатанных объектов, близких к литью, но требуют много дополнительных затрат.
Уф лампа, покупка спирта, Желательно Ультразвуковую ванночку. И сама смола стоит прилично денег. Но если Вам нужно печатать фигурки, какие то художественные произведения. То Вам брать только такой принтер.

2) FDM печать - печать пластиком слой за слоем. Если Вам нужна относительная дешевая печать, допустим шестеренок, корпусов, роботов, ручек и много чего еще это ваш выбор. Можно конечно печатать и художку, но это нужно заморочиться, но результат удивляет.

Когда определись с технологией, переходите к выбору принтера. Обязательно что бы он был популярен. Тогда по вашему устройству будет много информации в сети.

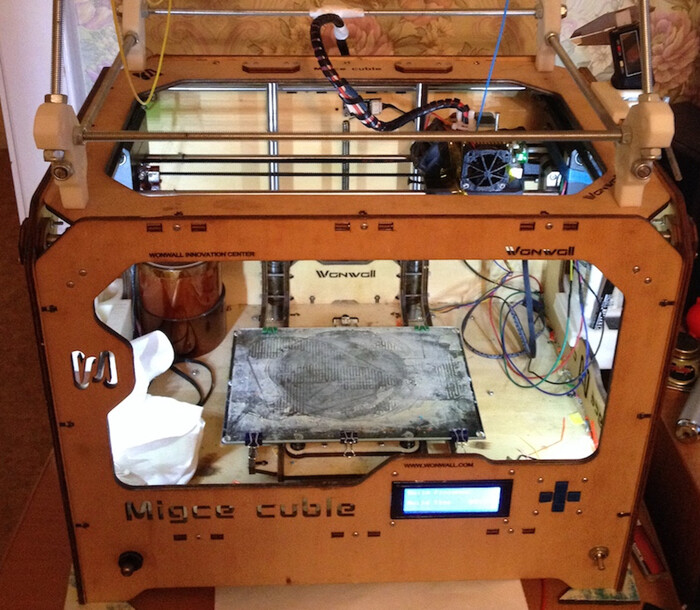

К примеру первый аппарат который я купил на б/у рынке оказался Wonwall Migcle Cuble 1. Я повелся что у него есть корпус, и зря. Принтер оказался в плохом состоянии. Ремни растянуты, хотенд вообще говно, а плата древнее говно мамонта с которой подружить нормальные слайсеры у меня так и не вышло. В итоге была заменена плата и экран, поменяны и натяну ремни, переделан хотэнд. За это пришлось еще доплачивать, но зато сейчас это неплохой 3d принтер с закрытым корпусом. Это нужно для того, что бы печатать пластиками которые боятся сквозняка, и при изменении температуры просто дают усадку, и печать идет по п.зде.

Теперь подробнее про FDM. FDM принтеры имеют разное устройство печати. Но выделяют несколько основных видов.
1) прюшебодобные принтеры они же дрыгостолы, где стол двигается по оси вперед назад.
В итоге я вторым принтером я взял себе дрыгостолы и получаю от печати на нём колоссальное удовольствие.
Плюсы дрыгостола - это простота обслуживания. Везде можно подлезть, настроить весь принтер можно с помощью шестигранников, листа А4 и штангенциркуля, и даже если нет штангенциркуля можно произвести настройку с помощью обычной линейки.
В остальных кинематиках стол движется только вверх и вниз, что дает ряд преимуществ по сравнению с дрыгостолом.
Многие говорят, что дрыгостол это отстой, у него не может быть высокого качества печати. Не верьте им. Отличная технология печати, стоит дёшево, обслуживается легко, и это главное
2) кинематика MakerBot - такая как раз на моем первом принтере и наверное на самом популярным принтере из кубиков Flying bear gost 5. Тоже не плоха, но подлезть куда либо, что бы элементарно подтянуть ремни, это ад. Если выбираете себе 1ый принтер, не берите такую кинематику! В таких принтерах стол двигается только вверх вниз, а печатающая голова назад вперед, и вправо влево. Построена на валах, и проблема в том, что мотор одной из осей висит на механике и дает нормально веса.
3) Ultimaker - похожа на предыдущую механику , но есть свои отличия. Чуть лучше, но принтеры с такой кинематикой стоят жорого
4) core XY, и Core XYZ - вот эта кинематика топчик, дает высокие скорости, хоть и сложно настраивается. Отличия Xy от XYZ в том, что у XYZ стол вообще не подвижен.
Отличная механика, наверное на данный момент близка к идеалу.
5) дельта кинематика - выглядит классно, но очень сложна в настройке.
Здесь печатный стол круглый.
Подробнее о кинематиках почитайте здесь:
https://3d-diy.ru/wiki/3d-printery/raznovidnosti-kinematik-f...

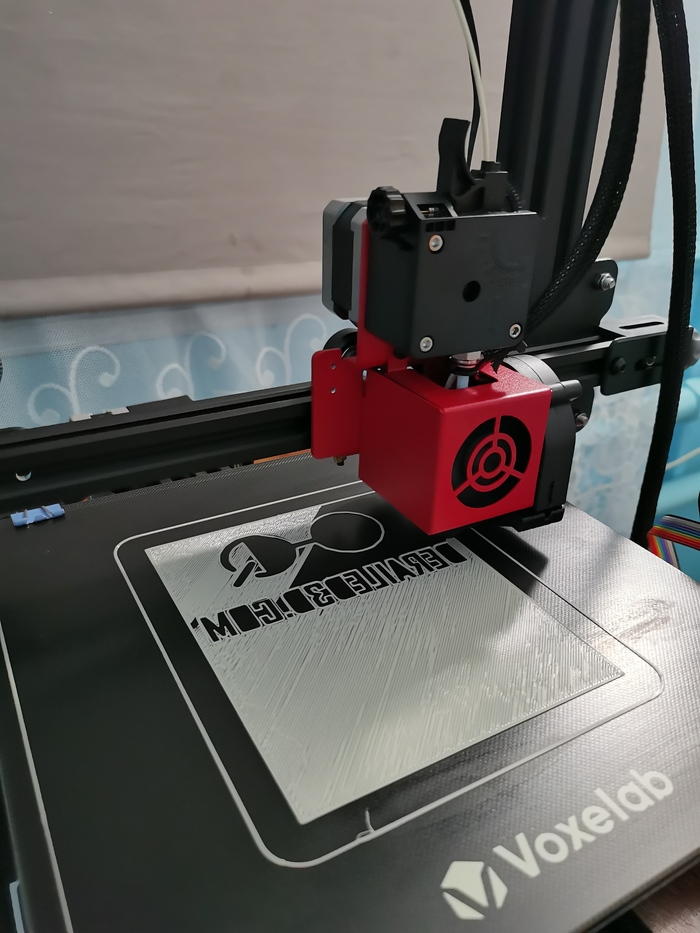

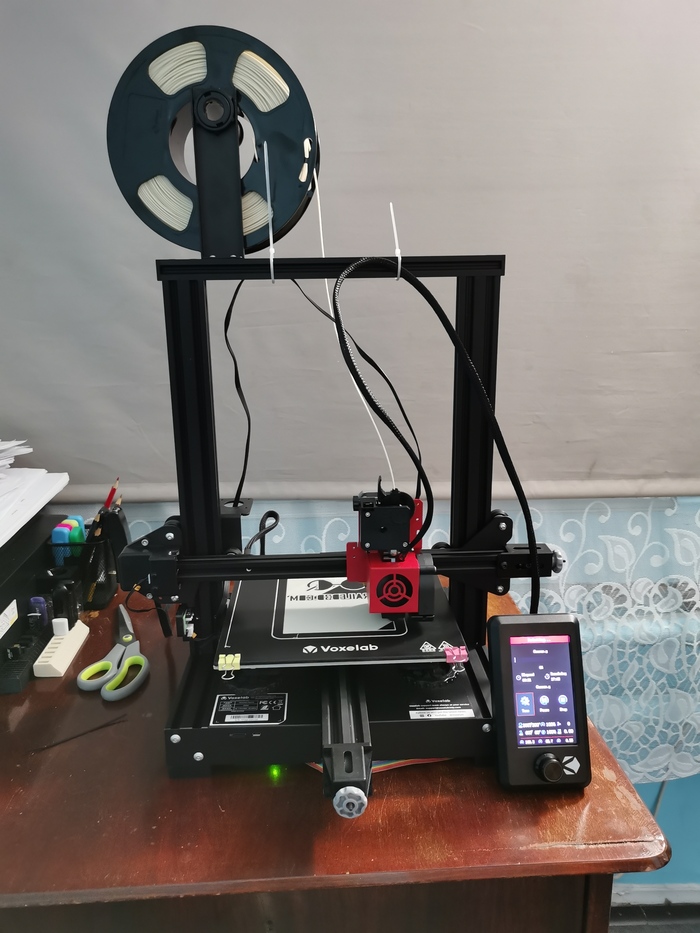

И так что же купил я. Я взял voxelab Aquila клон самого популярного принтера в мире Ender 3.

Это обычный дрыгостол с размером печати 220х220х250. Цена на текущий момент в рублях 12к, если брать через киви в долларах 10к.
И был просто в восторге от его простоты.
Отличия от Ender 3:
Цветной экран Просто прикольная плюшка, не дающая ничего интересного
Плата 32 битная - первые платы для принтеров имели 8 битные процессоры, они и сейчас отлично работают. Но бывает такое, что 8 битные процессоры просто виснут не успевая обработать все задачи, у 32 битных плат такой проблемы нет.
Тихие драйвера моторов. - Что бы моторы двигались ими управляют драйвера. Первые принтеры имели простые и надежные драйвера, но шумели моторы при работе как матричные принтеры и звук был не супер. На Aquila стоят драйвера которые позволяют работать моторам тихо.
Натяжители ремней идут с завода.
Я был в восторге от этого аппарата. Он приходит в разобранном виде, сборка у меня заняла 1 час времени, кубик что бы разобрать собрать, мне понадобилась жена и пару суток.
Что сделал я купив данный аппарат:
1) поменял печатающее устройство с Боудена на директ. Цена вопроса 2к
2) поставил автоуровень стола 3Dtouch - цена вопроса 800 рублей.
3) поменял термобарьер на биметалл. Цена вопроса 250 рублей.
В общей сложности это всё вылилось в 17к рублей. Что по цене сравнялось со стоковым Flying bear gost 5, но при э ом качество и скорость стала выше, чем у Мишки.

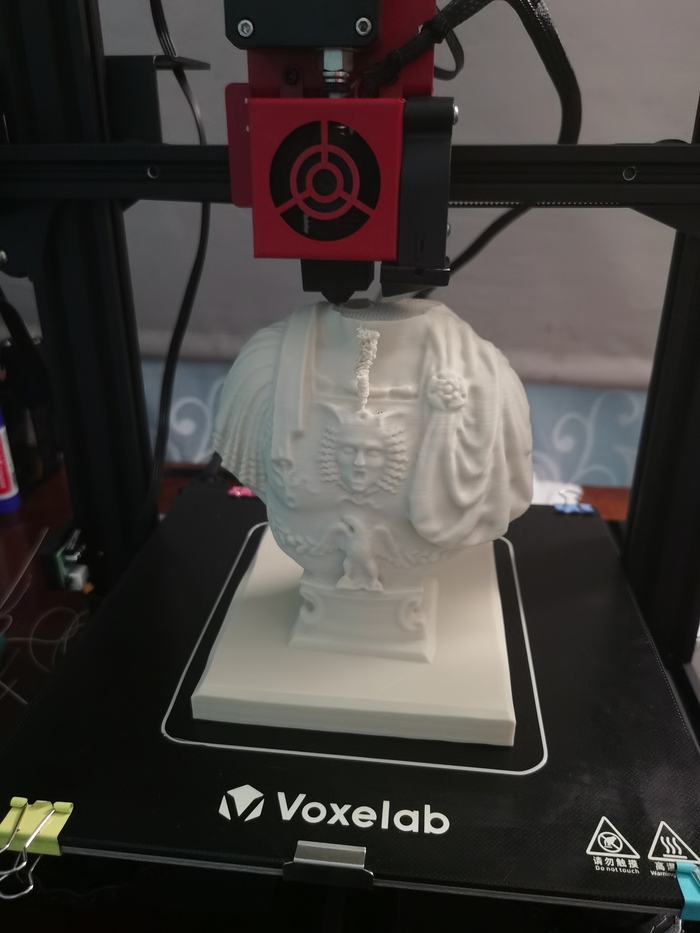

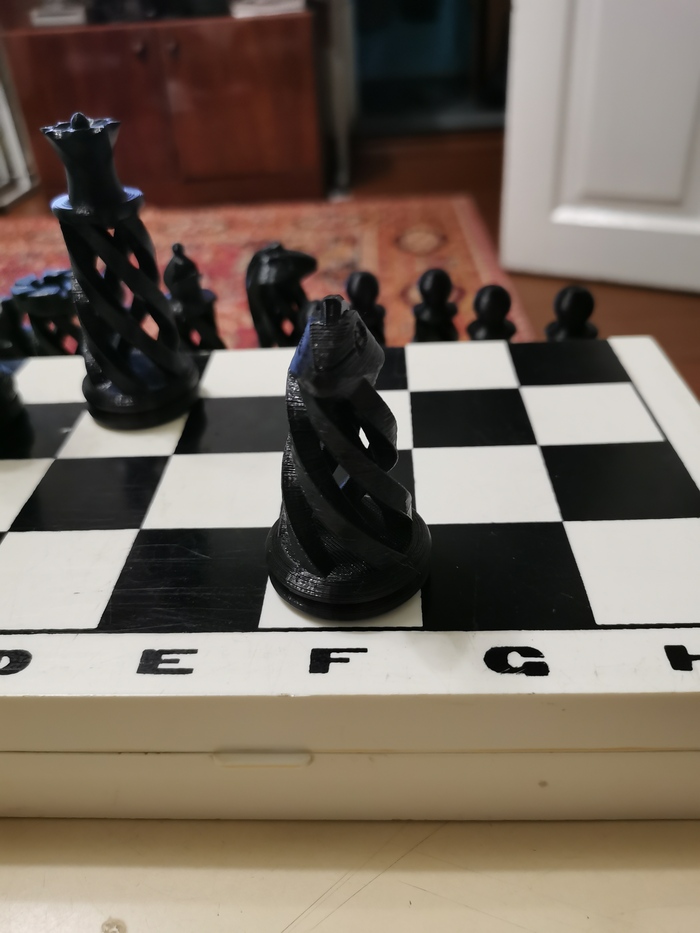

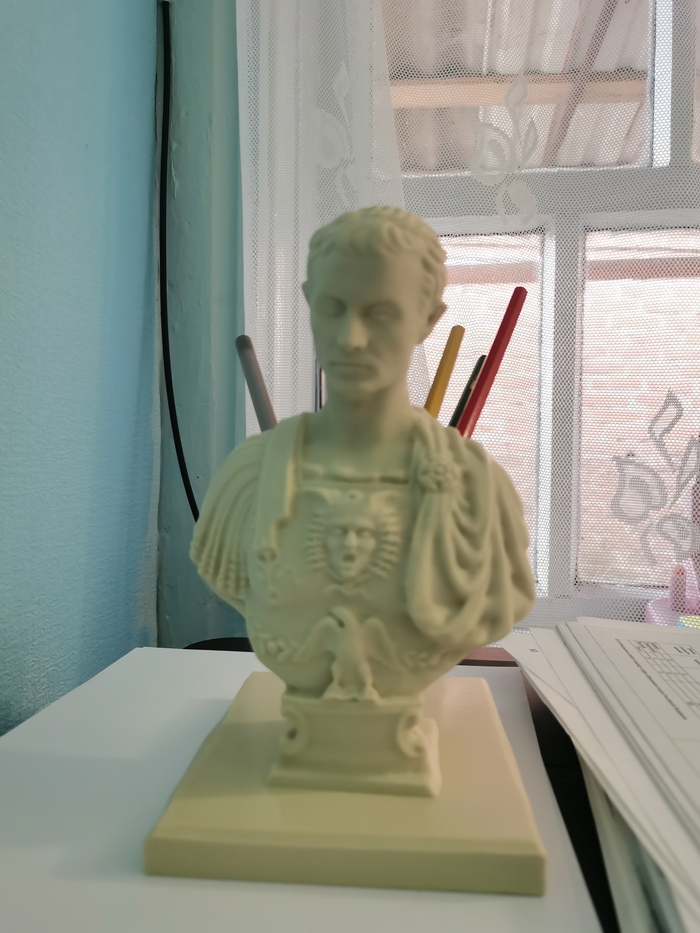

Теперь примеры, того, что у меня получилось пока напечатать:

А теперь немного о том, где черпать информацию перед выбором 3d принтера:
1) Ютуб канал Соркина. - Дмитрий Соркин 3d печатник, у которого есть обзоры почти на все принтеры, он подробно рассказывает о всех плюсах им минусах устройств для 3D печати.
2) сайт 3Dtoday.ru

Показать полностью 8
[моё] 3D печать 3D принтер Хобби Длиннопост
40
