После небольшого казуса с предыдущей частью, продолжаем разговор.

Разбираем голову, и лицезреем что же там наворотили дорогие китайцы...

Скидываем кожух, и видим...
Подающий механизм титан, не лучший но сойдет, хотэнд, вентиляторы...

По поводу вентиляторов скажу сразу - как повезет. На всех моих трешках стоят они одной и той же фирмы, что 3010 на радиатор, что 5015 на обдув, но все блин разные. Шумят - меняйте, не шумят - оставьте, мощности в принципе хватает. Если решили менять - берите хотя бы gdstime, или что найдете лучше. Провода придется обрезать и либо делать разъёмы, либо спаивать.

Смотрим на хотэнд. С виду e3dv6, но это только с виду... Я даже примерно не знаю что это, как это зовут и где искать например горла с резьбой м6, поэтому проще просто выкинуть всю горячку целиком. Разбираем фидер, вынимаем

У фидера 2 длинных болта и один короткий. Короткий стоит справа внизу. На сколько я знаю это может отличаться от принтера к принтеру, но на всякий запишу...

Вот наше немного б/у нечто, из всего этого нам нужен только нагреватель, все остальное куда подальше. Да, и термистор тоже. Не жалеем, откусываем провода и лезем в подвал. Перед этим все таки вытащите нагреватель из блока, он любит там застревать на холодную, и может понадобиться нагрев

С подвальным кульком история аналогичная. Шумит - меняй, не шумит - не трожь. Можно упороться и опять таки сделать подвал побольше, впихать и сюда компьютерный кулек, но не в этот раз. Сложна.

В подвале находим две одинокие пары белых проводов, нам нужен тот что подписан TH1. Это собственно термистор с головы. Вынимаем разьем и вытягиваем остатки провода из косы. Вероятно придется отрезать пару хомутов...

Берем новый резистор в гильзе, это вроде 104gt-2 от треугольников, и из подвала к голове начинаем его пропихивать. Будет сложно, запаситесь терпением...

Выравниваем примерно в уровень с нагревателем, все остальное - в подвал. Ну и соответственно разьем нового термистра втыкаем на место старого.

Теперь собираем новую горячку - стандартный e3dv6: радиатор, горло и так далее... Я использую биметалл горло, также хорошо пойдут титановые. Строго без тефлоновой трубки навылет!!!

Сначала собираем от руки, но потом в обязательном порядке протягиваем и горло и сопло на горячую!!!

Еще в конструкции присутствует вот такой элемент, стоящий сверху радиатора. Выковыриваем из него трубку, берем новую, и вырезаем такой кусочек, чтобы он проходил от горла в эту часть до упора. Лишние стыки нам тут ни к чему

Позиционируем так, чтобы нагреватель был правее термистра, провода выводим спереди

Провода подматываем каптоновым скотчем, чтобы не поплавились. И силиконовый носочек тоже напяливаем

На этом этапе можно собирать голову, единственное что вероятно придется перепечатать сопло обдува, так как хотэнд стал чуть короче. Возвращаемся в подвал.

Тут нам нужен вот этот провод, подключенный в один из "двойных" разьемов 24в. Это провод вентилятора радиатора. Обрезаем его разьем и подключаем его в свободный клемник на плате, под второй нагреватель. Затем в прошивке надо переназначить этот выход на вентилятор, и вуаля, у нас есть еще один отключаемый вентилятор, который можно настроить, скажем, на простой при температуре менее 50 градусов

Собственно, на этом почти все. Меняем ремни на адекватные, типа повдж или Гейтс, ставим печатный натяжитель на ось x, на y адекватного увы не нашел и не придумал, так что тут на глаз, перепрошиваемся, указав в прошивке новый термистор и переназначив пин для вентилятора, и калибруем все что калибруется.

Надеюсь эта небольшая серия была полезна, если что то непонятно, или нужны модели/детали, спрашивайте в комментах. Если будет много желающих, могу замутить отдельный пост про прошивку

Делал для таких часов, подставку-футляр.

По просьбам, выкладываю 3D модель (модель моя, выкладывайте куда хотите, печатайте кому хотите =)): фьють!
Могу напечатать, для пикабушников, по себестоимости пластика 98,23р (можно больше =)) + доставка из Омска.

З.Ы.: я хз как лучше отправлять и через что получать оплату.

И сразу несколько вопросов по дефектам. Сову напечатало +/- норм. Дальше попробовал пару тестовых деталек напечатать и уже получилось не очень. Печатал PETG температура сопла 210, стола 70. Вот такие скорости

Вот это, выглядит как недоэкструзия:

Но при этом, линейные размеры получаются больше заданных в модели. кубик 10*10*10 получился 10,4*10,4 по ширине и длине и 9.9 по высоте.

Ещё вот такая полоса на грани по всей высоте:

Совпадает вот с этим место в куре. Я так понимаю, это место начала печати слоя

На пирамиде и конусе на вершине вот такая сопля:

Похоже на слишком высокую температуру, но и так печатаю ниже рекомендованых

Добрый день. Сломалась у меня деталька для мясорубки, ищу специалиста который может смоделировать и напечатать такую в Новосибирске. Отзовитесь пожалуйста кто сможет такое сделать и сколько это будет стоить.

Всем Пикабушникам добрый вечер, это вторая часть истории о том, как я делаю наушники на 3д-принтере.

Первая часть вам зашла, очень приятно было почитать комментарии, спасибо)) Ссылка на первую часть:

Самодельные наушники на 3D-принтере

Как вы могли наблюдать, прогресс идет постепенно, а потому было ожидаемо, что нужно делать следующий шаг. Тем более полученный опыт стал пробуждать хотелки, которые можно попробовать реализовать в следующей модели наушников.

Было решено, что неплохо бы сделать беспроводные наушники с динамиками от AKG K371. После сформировалось приблизительное техзадание: очень емкий аккумулятор, функции гарнитуры, пассивный режим работы через 3.5 мм джек, разъем Type-C, шумоподавление (при возможности), складная конструкция, уменьшенный вес по сравнения с предыдущими наушниками, презентабельный внешний вид.

Покопавшись на алике, нашел кучу блютуз модулей, как ноунейм производства, так и с чипами от Qualcomm. После изучения материалов была выбрана микросхема BTM544 на базе SoC Qualcomm QCC5144. Вкратце данная микросхема достаточно продвинутая, поддерживает кодеки aptxHD, Bluetooth 5.2, блоки обработки данных при работе шумоподавления, поддержка голосовых ассистентов и т.д. На этой базе можно сделать наикрутейшую умную гарнитуру, которая не будет как то отличаться от заводских гарнитур (собственно производители и делают на базе подобных микросхем свои гарнитуры). Габарит микросхемы 18 на 13 мм.

Поскольку мой брат инженер по радиоэлектронике, то ему было предложено спроектировать печатную плату под данную микросхему, на что он с интересом согласился.

Началось проектирование гарнитуры, подбирая комплектующие и т.д.

С этой модели я отказался от саморезов, заменив их установкой в корпусные детали латунных втулок с метрической резьбой. Это позволило собирать/разбирать наушники без потерь в жесткости соединения от разбивки отверстий. Внутренняя часть левого основного корпуса выглядит так. Сам динамик находится ниже под крышкой в изолированной месте.

Отдельно хочется рассказать про то, как сделана собственная печатная плата. На ней распаяны все необходимые компоненты для работы динамиков, микрофонов. Пассивный режим реализован путем переключения трех микрореле, соединяя динамики с джеком напрямую. На корпусе выведены кнопки управления: включение, + громкость/следующий трек, - громкость/предыдущий трек - схемы стандартные. Фото печатной платы прилагаю конечно же)

Плата в собранном виде на отладочном стенде:

Аккумулятор выбрали на 2000 мАч, что бы пели ООООоочень долго)

Ну а далее начался процесс сборки:

Собранный вид такой, соглашусь с вами, что не очень красиво.

Еще в ходе проектирования вылезли многие вопросы, потому было принято решение доделать данную гарнитуру как прототип, потому постобработку не стали делать. Что мы имели в конечном итоге по этой модели гарнитуры: она работает!) связь держит, кнопки работают, аккумулятор держится просто немыслимо долго. Качество звука просело, так как данная конструкция амбушюр оказалась не очень.

На основе полученных данных от прототипа начался процесс проектирования уже окончательной версии. Собственно данная модель на фото в начале поста) Решили дать ей название: T-Phones. T - потому что tortoise это черепаха, а черепахи долго живут и крепкие, что в целом отражает нашу задумку по гарнитуре. В них улучшен дизайн, эргономика. Расположены 2 микрофона, 3 кнопки основного управления и 2 кнопки для доп. функций. В новой печатной плате реализована одна фишка: при переключении в пассивный режим динамики и микрофоны не только напрямую подключаются к джеку, но и центральная кнопка становится функциональной как в классической схеме подключения гарнитуры. На эту кнопку можно принять звонок и использовать так, как заложено в настройках смартфона.

Рендеры модели платы:

Панель разъемов выглядит так

Гарнитура может складываться по разным осям:

Корпусные детали напечатаны были мной с более высоким качеством, недели в самых первых наушниках.

Амбушюры шью сам по той причине, что я могу сам определить их конструкцию, не подбирая корпус наушников под покупные амбушюры.

Осенью прошлого года был куплен дремель, потому постобработку производил им, а после наждачной бумагой доводил поверхность до приемлемого состояния под покраску грунтом-эмалью для пластика. Отверстия под светодиоды индикации заливались эпоксидной смолой, позже зачищались заподлицо с корпусом.

Детали после постобработки)

После окрашивания выглядят наушники по красоте)

После установки платы в корпус)

Ну и в конечном итоге гарнитура выглядит вот так)

По впечатлениям друга, наушники в реальности выглядят гораздо лучше, чем на фото, не особо отличаются от заводских. По качеству звука полный порядок, они звучат еще более сбалансированно, по сравнению с наушниками с серыми амбушюрами. Управление удобное, слева сзади кнопки попадают под большой палец. Кнопка переключения режима на пассивный расположена внутри возле амбушюры, потому на нее случайно не нажмешь. Аккумулятор установлен на 1800 мАч, автономность бешеная. Наушники зарядил до 96% 8 мая, сейчас заряд 50%, хотя слушаю их минимум по часу каждый день, иногда прилично больше. Удобно сидят на голове, не слетают, уши не потеют из-за велюра. Масса у них 380 грамм, что в прочем немного больше, чем у аналогов у брендов, но учитывая возможности это не критично. Данные наушники у меня сейчас основные, их не стыдно одеть и пройтись по улице. Вроде все, такой вот опыт, загрузил бы больше фото, но уперся в лимит.

Если будут желающие, потом могу расписать про конструктив подробнее.

Всем спасибо за внимание!)

Поделюсь и я своим творением :)

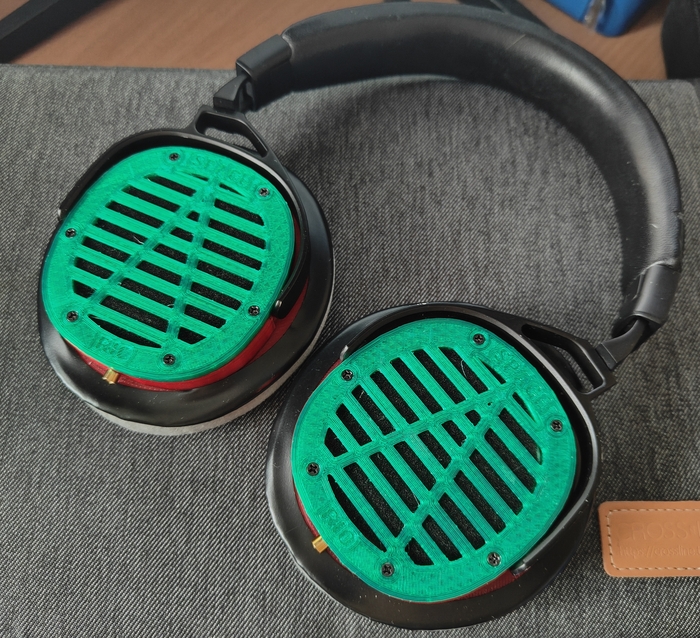

Сделал только чаши, а вот дугу покупал готовую т.к есть сомнения в долговечности дуги из пластика(даже из PETG). Тоже печататл пластиком PETG. Тематика у меня больше под HIFI а не игры и фильмы :) Внешняя сетка была взята с сайта thingeverse и чуть чуть доделана мной(добавил крепления, изменил размер).

Динамики стоят от AKG n90q на 52мм. По размерам они большие(чаши под 100мм), однако засчет велюровых мягких амбушюр и конструкции дуги - сидят очень комфортно. Что же по звуку - обьемно, бас обвалакивающий и очень глубокий, вибрации, ощущение зала - все тут есть.

Ну и стойку тоже сделал аля "когда челововеку дали паяльник для труб" 🤣

Также была и первая можешь - тоже покупная дуга(audeze sine) тот же динамик но чаши меньше.
