Закалённое стекло для вакуумного дегазатора
Развиваю свою мастерскую пошагово, эволюционно.
Вот и я дорос до изготовления вакуумного дегазатора. И эпоксидку от пузырьков чистить, а особенно силикон. Объёмы у меня небольшие, в основном - 500мл пивной одноразовый стакан.
Посмотрел я на цены готовых дегазаторов. Самое дешёвое, что нашёл - от 12000р. А конструкция элементарная - ведро, прозрачная крышка, штуцер. Очевидно, что можно сделать самому и существенно дешевле.
В качестве "ведра" китайцы часто предлагают обычные кулинарные котлы (высокие кастрюли) из нержавейки. Их прочности хватает, чтобы емкость не схлопнулась от вакуума. Я взял обычный эмалированный стальной бидончик. Штуцер решил вставлять не в стекло, как делают в покупных дегазаторах, а в стенку бидона. Так он не будет заслонять обзор и мне так будет удобнее смотреть.
И вот самое главное - стекло. Тут у меня было три варианта: оргстекло, поликарбонат, закалённое стекло.
1. Оргстекло. От него я отказался, потому что по отзывам многих пользователей оно очень быстро прорастает трещинами и мутнеет от этого.
2. Поликарбонат монолитный литьевой. По отзывам - практически идеальный материал для смотрового стекла, но проблема с доступностью. Для моих целей было нужно круглое стекло диаметром 160мм и толщиной 10-16мм. Все источники рекомендовали обратиться в фирмы, занимающиеся рекламными конструкциями, мол у них можно отрезать любую форму. Но по факту никто из таких фирм не работает с поликарбонатом такой толщины, в наличии есть примерно до 6мм толщины, а 10 или 16 - "покупай весь лист, а мы тебе вырежем". Пришлось отказаться.
3. Закалённое стекло. Тут вскрылось много нюансов. Те, кто калят стекло на заказ, не могут калить детали менее 300 мм. А вырезать из готовой калёной детали нужную форму нельзя, нужно сначала отпустить заготовку, потом вырезать, потом снова закалить.
И тут я случайно нашёл смотровые закалённые стёкла. На Пикабу, вроде нельзя размещать рекламу - ссылка будет в описании видео на ютубчике. В общем стекло 160мм в диаметре и 15мм толщиной мне обошлось в полторы тысячи рублей. Оно полностью прозрачное, с зеленоватым отливом, боковая поверхность матирована. На рабочих поверхностях оставлены две ямки от клещей, на которых стекло висело в закалочной камере и есть много мелких царапинок, но на обзор всё это совершенно не влияет. Процесс изготовления самого дегазатора опубликую позже
Показать полностью
1
Aqara roller shade коннекторы. Нужна помощь в опознании
Привет, камрады.
Прикупил я себе движок и столкнулся с такой вот оказией: длинна шнурка для мануального управления мотором - позорно коротка.
Да, по идее нужно 1 раз в жизни при программировании максимального закрытия и половинчатого. Но в случае выходя из строя хаба - придется закрывать/открывать мануально.
Есть вариант разрезать и припаяться телефонным кабелем. Но будет видно место спайки. На фоне обоев. Как то не эстетично.
Второй вариант: полностью заменить провод, но есть проблемы.
Внешний коннектор очень похож на rj-11, а именно на 4p4c. Ширина 7,5 мм, все сходится.
А вот с внутренними коннекторами проблема, не могу опознать даже через гугл фото.
Похоже на XH2.54, но нет: "направляющие" у меня расположены ближе к центру.

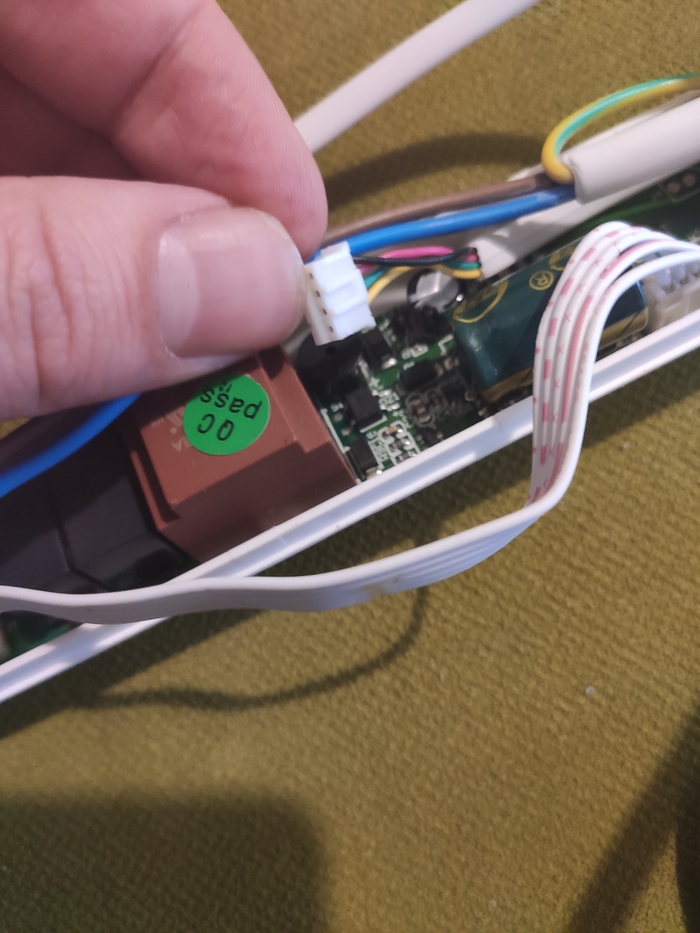

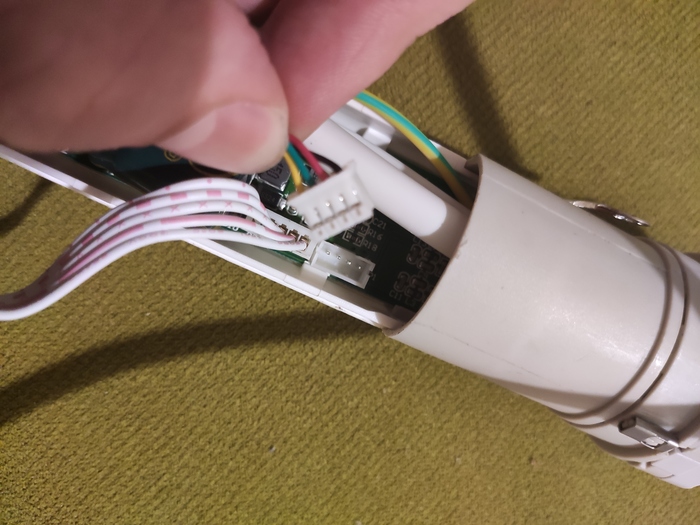

Фотки крупным планом

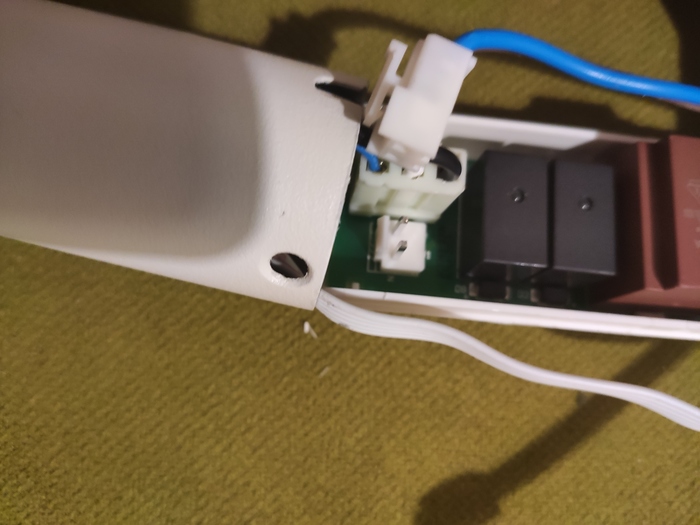

Ну и если вы в теме коннекторов более подкованы чем я, то прошу подсказать, как правильно гуглить этот разъем питания ПК:
Надеюсь на коллективный разум пикабу! :)
Показать полностью
5
Технологии
[28.04, 20:32] Кум:хочу такую игрушку
https://www.youtube.com/embed/8bcadL8r6kI
[28.04, 20:50] я: Метал, фрезер токарный, сверлильный
[28.04, 20:52] я: Я б заморочился с гильзами: он порох не утрамбовал, эффект слабый
[28.04, 20:52] я: И электро запал
[28.04, 20:55] я,: На радио управлении. И с приводами
[28.04, 20:56] я: Правда дешевле будет град настоящий б/у за спирт из Сибири прикатить.
[28.04, 20:57] я: Своим ходом. По пути протестировать пару раз.
[28.04, 20:59] я: Мне кажется, что за такую игрушку статья реальная светит. Ведь по факту: огнестрел.
Время для радуги
Ну что же, давно ничего не изобретал. А как говорится пытливый ум без дела чахнет)), а тут ещё заехал по случаю в маг. Сфетофор и на глаза попались часы, обычные такие настенные часы за 249р. Ничего вроде примечательного, но это же не про нас, надо же сделать фул ХД. Оговорюсь сразу, процесса сборки нет, есть результат и пару снимков)), так что это не гайд для повторения, а скорее идея для изучения тематики и создания своего, индивидуального и неповторимого)). Ну что, поехали!
Я думаю получилось не плохо, как результат удивление друзей, и восторженные крики детей, потому как ночник в детскую, это просто идеальный вариант)).
А теперь о материалах!
-Часы настенные, самые дешёвые 245р.
-Лента светодиодная с Алика WS1812B 60Led/m ушёл ровно 1 метр.
-Плата ардуино с Алика 1шт примерно 180р
-аккумулятор от телефона, любой какой есть под рукой. У меня БУ от алкателя.
-Плата зарядки аккумулятора Tp4056 1шт.
-кнопка по типу "лодочка" купленная в местном магазине радиодеталей.
- Универсальная повышающая плата, настройка на 5 вольт.
-провода любые, главное чтобы удобно и работало.
-сайт для юных ардуинщиков, откуда и была взята прошивка и вся остальная информация что и куда паять, что такое адресная лента и с чем её жевать alexgyver.ru
Основные ссылки дам, дальше сами)).
Ссылка на гайд по ленте:
https://alexgyver.ru/ws2812_guide/
Ардуино:
https://a.aliexpress.com/_A46Ymn
Плата dc-dc UP:
https://a.aliexpress.com/_AYKU8x
Адресная лента:
https://a.aliexpress.com/_A2JtfV
И несколько фото с разных сторон, Включая некрасивую сборку, которую ну точно заминусуют, "патамушта" можно сделать эстетичнее. Хотя это же идея, идея для творческих людей, а не для всезнаек хейтеров.
Общий вид с обратной стороны, в будущем облагородится но и так не видно))
Общий вид лицевой стороны, в будущем края обклеятся карбоновый лентой либо чем нибудь интересным, дабы не смущать видом клеевой стороны ленты.
Лента нарезана на сегменты и спаяна.
Место подключения к ленте не имеет значения, всё можно задать в настройках скетча.
Ну и несколько фото со схемой подключения.
Все закреплено на термоклей и клей момент.
Релакс часы! Посвящается всем творческим и не равнодушным))
Показать полностью
7
Качественный корпус для усилителя своими руками
В этом видео расскажу о том, как при помощи обычного лобзика адаптировать корпус для разъемов типа XLR всего за пару минут.
В рассматриваемом корпусе "УНИВЕРСАЛЬНЫЙ - 21" реализуется множество различных устройств: фонокорректор, усилитель для наушников, ЦАП, источник питания, транзисторный усилитель и многое другое. В корпусе возможно использовать различные узлы и модули, начиная от различных типов сетевых разъемов, регуляторов, систем автоматики и дистанционного управления, компоновки входов / выходов и т.д.
Размер корпуса Ш338 х Г250 х В100 мм. Он изготовлен из стали толщиной 1,5 мм
Показать полностью
Самодельный паяльник: быстро и наглядно
Это не самая крутая поделка, на самом деле очень простая, но это отличный способ научиться самому или научить своего ребенка легко сделать свой настоящий паяльник в домашних условиях.
