В связи с этим, мои требования были такие:

1. Устройство (печатная плата) должна влезать в обычную монтажную телефонную коробку. Это значит что сразу готовый корпус, а также подключение линии и телефона можно выполнить нормальным способом, а не так как "было" - на соплях примотали толстую медную лапшу на тонкую многожилку провода трубки. Провод трубки обжимается разъемом RJ11, вставляется в розетку девайса, а там нормально клеммами прижимается к плате.

2. Передача аудио сигнала на блок вызова.

3. Минимально возможное использование релюх или оптопар.

Поставив цель стало ясно, что раз я не хочу ломать трубку, а так же передавать аудио сигнал и управление открытием, надо делать её полный эквивалент.

Начинаю шуршать схемы трубок. И после детального изучения принципов работы, что и за что отвечает - делаю вывод: Все схемы трубок координатных домофонов идентичны где-то на 90% как бы по разному из не рисовали. Беру за основу ту. которая мне показалась наиболее удобна для понимания.

И начинаем в ней разбираться. Геркон не надо, Динамик не надо, значит "схему его обвязки" тоже не надо. Резисторы 100-ки не надо, тумблер тоже.

Кнопка открытия... Зачем там люди реле ставят?... транзистор же нужен.

Микрофон... Как подать сигнал. Да просто. Микрофон электретный, а значит это по сути транзистор. Вот и поставим туда транзистор, только через 10 кОм, что бы сигнал по громкости не завалило. Немного поколдовав схему в ИзиИдея получаем:

Далее, детектор линии. Тут без оптопары не обойтись. Ну на схеме трубки есть диод индикации через 10кОм, делаем аналогично. Вход на светодиод, Выход на ногу ESP.

Теперь, как ни крути, но одно реле понадобится. Задача которого состоит в том, чтобы  в выключенном состоянии коммутировалась на линию трубка, а во включенном наша схема. Я долго пытался найти решение как тут отказаться от реле, но всё сходилось к тому, что если нет питания, никакой коммутации не будет, т.е. если устройство по какой-либо причине не запитано, то домофон вообще не работает. Эх ладно, пусть будет одно реле =( к счастью нашлась одна миниатюрная релюшка от OMRON.

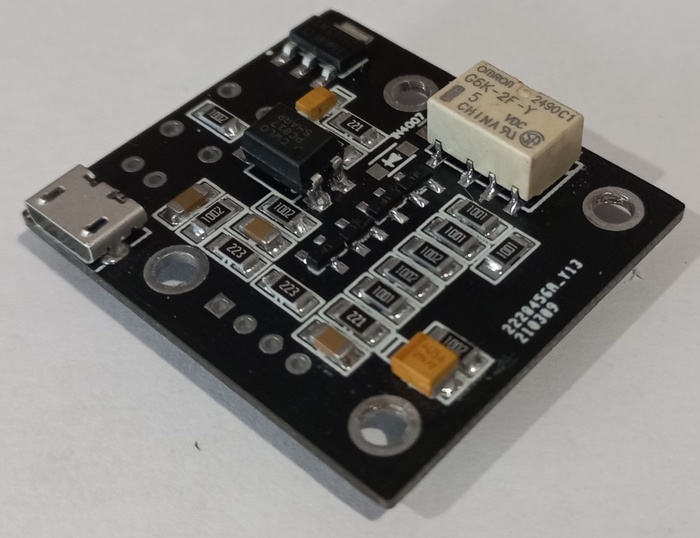

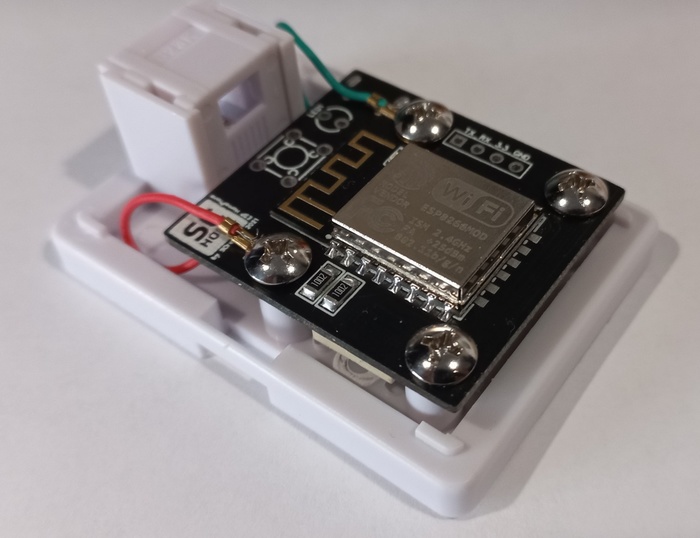

Теперь задача самая весёлая. развести всё это хозяйство и нужные габариты. Очень маленькие габариты. Разводим, заказываем, паяем, получаем:

Моя система умного дома - это HomeAssistant. Значит писать будем под ESPHome. (MQTT-шники, лишний брокер - это ваш выбор. Мой выбор ESPHome).

Всё бы было хорошо, если бы ни два НО:

1. Хоть маленькая заметка о том как воспроизвести звук на ESPHome используя библиотеку ESP8266Audio и есть, но она не работает, а точнее, там много не описано и досказано. Пришлось додумывать самому.

2. Ни одной статьи как использовать LittleFS в ESPHome нет. Пришлось всё решать самому.

Как итог:

Прошивка написана, всё работает как и положено.

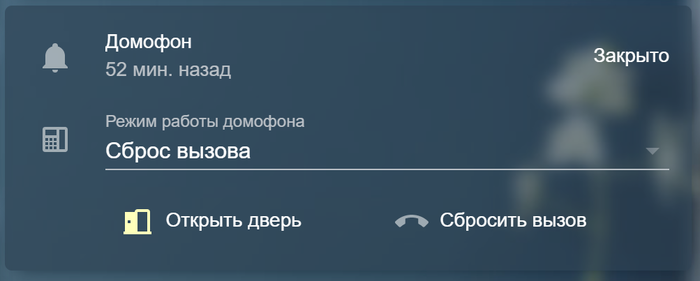

В HomeAsistant карточка выглядит так:

А поскольку у меня имеется аж 2 Алиса-станции мини, и они умеют взаимодействовать с этой системой, то и домофоном теперь можно управлять голосом.

Ссылка на прошивку: https://github.com/SCratORS/SmartIntercom

Если у Вас тоже есть вопросы как работать с LittleFS и воспроизводить из нее Аудио файлы в ESPHome - Это для Вас.

Ссылка на схему: https://easyeda.com/scrators/intercom

Спасибо за внимание. Надеюсь кому-нибудь пригодится

Взяв за основу оригинальный дизайн веэстешки, я перерисовал его под свои размеры в "иллюстраторе". Распечатал на лазернике и заламинировал.

Ещё со старой работы, у меня есть корпуса Gainta G 756, но они очень высокие. Поэтому я его располовинил, дно вырезал из старого оргстекла.

За основу проекта, конечно же берём Ардуино Леонардо и четыре штуки мультиплексора CD4067. Пользуемся библиотекой Control Surface, которая позволяет запрограммировать это всё очень быстро и просто. По началу я даже думал и не выкладывать код, но всё таки в конце - вы его найдёте. )))

Хитрость, разве что в подключении светодиодов, которые я расположил на корпусе. На самом деле ничего хитрого - паралельно контактам сигнал и минус на переключателе, последовательно, через килоомное сопротивлению (чтоб не сжечь). Да, кстати переключатели - подключены аналогично, обычным потенциометрам, и в коде ничем от потенциометров не отличаются: то есть плюс и минус на крайние ножки и с центральной - сигнал.

Заказал детальки на Алике и в конце концов собрал сие чудо! Деталек, я должен сказать, много: 38 потенциометров с колпачками ручек, 12 свитчей (на 2 положения), 9 светодиодов с держателями, леонардо, 4 мультиплексора.

Можно было заморочиться и сделать вместо некоторых потенциометров переключатели ( как на советских телевизорах), по аналогии с оригиналом. Но нога у этого переключателя - огромная, а тут и так 59 элементов на площади меньше чем лист формата А4.

Замапил все элементы управления как глобальные, что бы в любом проекте, контроллер вёл себя адекватно. Кстати можно замапить и на ту же Артурию Мини.

У оригинального, виртуального The Legend, есть ещё и "задняя" панель на которой расположены ручки управления эффектами и ещё какой то ерундой, которая ни на что не влияет. Хочу сделать, в будущем, контроллер и для задней панели. Ручек там, конечно, немного, но есть идея сделать внизу обычные нотные клавиши, реализовав это на кнопках.

Ну вот такой вот. замечательный зверь у меня получился...

Терпение и упорство, реализуют любую идею, чего и Вам желаю.

Код:

#include <Control_Surface.h>

USBMIDI_Interface midi;

CD74HC4067 muxPots = { A0, {2, 3, 4, 5},};

CD74HC4067 muxPots1 = { A1, {2, 3, 4, 5},};

CD74HC4067 muxPots2 = { A2, {2, 3, 4, 5},};

CD74HC4067 muxPots3 = { A3, {2, 3, 4, 5},};

CCPotentiometer potentiometer[] = {

{muxPots.pin(0),{10, CHANNEL_6}},

{muxPots.pin(1),{11, CHANNEL_6}},

{muxPots.pin(2),{12, CHANNEL_6}},

{muxPots.pin(3),{13, CHANNEL_6}},

{muxPots.pin(4),{14, CHANNEL_6}},

{muxPots.pin(5),{15, CHANNEL_6}},

{muxPots.pin(6),{16, CHANNEL_6}},

{muxPots.pin(7),{17, CHANNEL_6}},

{muxPots.pin(8),{18, CHANNEL_6}},

{muxPots.pin(9),{19, CHANNEL_6}},

{muxPots.pin(10),{20, CHANNEL_6}},

{muxPots.pin(11),{21, CHANNEL_6}},

{muxPots.pin(12),{22, CHANNEL_6}},

{muxPots.pin(13),{23, CHANNEL_6}},

{muxPots.pin(14),{24, CHANNEL_6}},

{muxPots.pin(15),{25, CHANNEL_6}},

{muxPots1.pin(0),{26, CHANNEL_6}},

{muxPots1.pin(1),{27, CHANNEL_6}},

{muxPots1.pin(2),{28, CHANNEL_6}},

{muxPots1.pin(3),{29, CHANNEL_6}},

{muxPots1.pin(4),{30, CHANNEL_6}},

{muxPots1.pin(5),{31, CHANNEL_6}},

{muxPots1.pin(6),{32, CHANNEL_6}},

{muxPots1.pin(7),{33, CHANNEL_6}},

{muxPots1.pin(8),{34, CHANNEL_6}},

{muxPots1.pin(9),{35, CHANNEL_6}},

{muxPots1.pin(10),{36, CHANNEL_6}},

{muxPots1.pin(11),{37, CHANNEL_6}},

{muxPots1.pin(12),{38, CHANNEL_6}},

{muxPots1.pin(13),{39, CHANNEL_6}},

{muxPots1.pin(14),{40, CHANNEL_6}},

{muxPots1.pin(15),{41, CHANNEL_6}},

{muxPots2.pin(0),{42, CHANNEL_6}},

{muxPots2.pin(1),{43, CHANNEL_6}},

{muxPots2.pin(2),{44, CHANNEL_6}},

{muxPots2.pin(3),{45, CHANNEL_6}},

{muxPots2.pin(4),{46, CHANNEL_6}},

{muxPots2.pin(5),{47, CHANNEL_6}},

{muxPots2.pin(6),{48, CHANNEL_6}},

{muxPots2.pin(7),{49, CHANNEL_6}},

{muxPots2.pin(8),{50, CHANNEL_6}},

{muxPots2.pin(9),{51, CHANNEL_6}},

{muxPots2.pin(10),{52, CHANNEL_6}},

{muxPots2.pin(11),{53, CHANNEL_6}},

{muxPots2.pin(12),{54, CHANNEL_6}},

{muxPots2.pin(13),{55, CHANNEL_6}},

{muxPots2.pin(14),{56, CHANNEL_6}},

{muxPots2.pin(15),{57, CHANNEL_6}},

{muxPots3.pin(0),{58, CHANNEL_6}},

{muxPots3.pin(1),{59, CHANNEL_6}},

{muxPots3.pin(2),{60, CHANNEL_6}},

{muxPots3.pin(3),{61, CHANNEL_6}},

{muxPots3.pin(4),{62, CHANNEL_6}},

{muxPots3.pin(5),{63, CHANNEL_6}},

{muxPots3.pin(6),{74, CHANNEL_6}},

{muxPots3.pin(7),{65, CHANNEL_6}},

{muxPots3.pin(8),{75, CHANNEL_6}},

{muxPots3.pin(9),{67, CHANNEL_6}},

{muxPots3.pin(10),{68, CHANNEL_6}},

{muxPots3.pin(11),{69, CHANNEL_6}},

{muxPots3.pin(12),{70, CHANNEL_6}},

{muxPots3.pin(13),{71, CHANNEL_6}},

{muxPots3.pin(14),{72, CHANNEL_6}},

{muxPots3.pin(15),{73, CHANNEL_6}},

};

void setup() {

muxPots.begin();

muxPots1.begin();

muxPots2.begin();

muxPots3.begin();

Control_Surface.begin(); // Initialize Control Surface

}

void loop() {

Control_Surface.loop(); // Update the Control Surface

}

#arduino #controller #MIDI #moog #The_Legend #musicmaker #diy
