Несмотря на то, что сегодня никого не удивить интересной самоделкой, электроника развивается очень быстро, и с каждым годом для любителей собрать что-то своими руками все больше возможностей. Сегодня не составит труда купить сенсорный экран и сделать на нем часы с плеером, которые будут воспроизводить музыку с карты памяти.

Корпус часов напечатан на 3D принтере и покрашен в белый цвет.

Часы так же выводят температуру и влажность в помещение, за эту функцию отвечает установленный датчик SHT31. Все компоненты подключаться вот по такой схеме.

Мозгом часов является Arduino NANO, одна из самых недорогих и распространённых плат.

Что же часы умеют?

- Отображают дату и время, но это умеют все часы =)

- Выводят температуру и влажность.

- Возможность воспроизведения музыки с карты памяти.

- Распределение музыки по плейлистам.

- Случайное воспроизведение композиций или воспроизведение из выбранного плейлиста.

- Регулировка громкости и стандартные настройки часов.

Исходные материалы доступны тут: Самодельные часы - плеер на Arduino с сенсорным дисплеем Nextion.

Уроки по дисплею Nextion:

Nextion Editor урок 1. Скачиваем и первый пример hmi.

Дисплей Nextion урок 2. Подключаем и передаем данные на Arduino.

На самом деле шутейная штука , бестолковая
собрал из накопившихся запчастей
Повторять не стоит, при лазерном прожоге сколупа воняет страшно :)
кому интересны детали готов подсказать

Варианты были разные
маркер, карандаш, фреза , лазер

Как показало гугление - вопрос выдачи через веб-сервер на микроконтроллере каких-либо файлов не попадающих под гребенку текстовых волнует очень многих.

А вот достойных решений в открытом доступе нет. Максимум что я видел это использование SD-карты и чтение уже с нее.

Дабы не пополнять стройные ряды мудаков "Вопрос решил, тему закрываю" выкладываю этот пост.

А ведь ларчик довольно просто открывается.

Есть путь настоящих самураев, записывая файл напрямую в энергонезависимую память и читая потом по ячейкам.

А можно всего лишь нужный файл перевести в Си-подобную переменную что бы ее понимал компилятор и мог с ней работать.

У каждого из методов есть свои плюсы. Здесь я опишу именно второй способ, так как он требует меньше всего трудозатрат при массовом внедрении в разных проектах.

Я написал простой исполняемый sh-файл который перебирает любой файл побайтово и создает заголовочный файл с массивом собственно байт.

https://github.com/SUNsung/bash_convert_to_byte_arr

Интерфейс простейший:

- есть две переменные, в первую мы записываем имя файла или полный путь к файлу который хотим отдавать через веб-сервер, а вторую переменную без пробелов и спецсимволов пишем собственно имя переменной в которой должен лежать байтовый массив.

В итоге создается новый файл (или перезаписывается старый) имя которого совпадает с именем переменной.

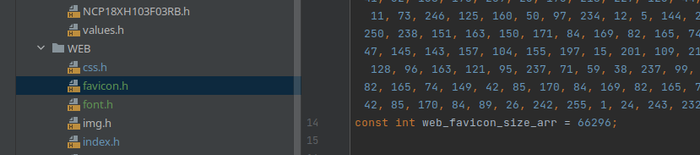

Внутри уже сформирован массив байт:

... и указана размерность:

IDE вполне себе спокойно открывает такие файлы, будь они даже под 300Кб и компилятор так же отлично компилирует без всяких плясок занимая фактический размер, не больше и не меньше.

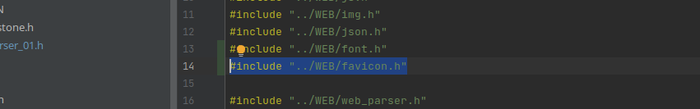

Дальше просто стандартное подключение файлов в С++:

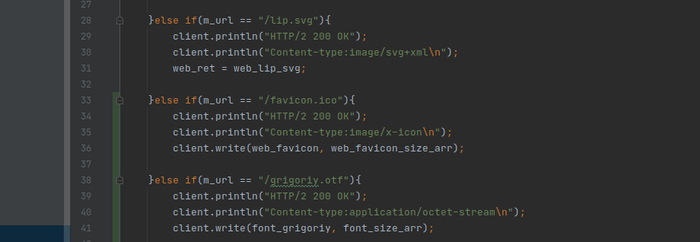

И бонусом как в ардуино-подобной среде можно отдавать сразу на выгрузку:
