Вопрос из ленты «Эксперты»

Baxi Luna 3, плата Honeywell 50046501-001 OL41/09 CS0227H. Не видит пламя!

Здравствуйте, нужна помощь с платой котла Honeywell 50046501-001 OL41/09 CS0227H, схемы не нашёл, но могу сказать то, что на плату попала вода, в районе реле. Почистил, пропаял, заменил парочку конденсаторов на входе и около разъёма TF1 для подключения электрода ионизации. Но тем не менее, ошибка E01 осталась и не уходит, кто знает, что можно попробовать поменять? В чём может быть проблема?

Фото с интернета

Фото с интернета

Фото моей платы

Фото моей платы

Не знаю та ли схема, скорее всего нет, но на всякий случай тоже добавлю. Не нашёл в более высоком качестве, да и вообще схемы нигде не нашёл.

Не знаю та ли схема, скорее всего нет, но на всякий случай тоже добавлю. Не нашёл в более высоком качестве, да и вообще схемы нигде не нашёл.

Показать полностью 3
1

Хелп, реболл / прогрев? Samsung S20 Ultra LDU 8/128 ушел в бутлуп, почти

Пару дней назад поставил тел на зарядку, одновременно стал пользоваться вотсап, и тело начало перегружаться.
В какие-то моменты перегружается сразу как только появляется заставка/обои.
А в какие-то, в момент окончательной загрузки системы после ввода пина.
Заходил в рекавери, чистил кэш - не помогло. Свободного места 10гб. Софт не ставил, не обновлял.
Фэктори ресет, вайпить к заводским пока не очень вариант - слишком много всего установлено, обязательно надо слить инфу, бэкапа нет.
В какие-то приложения можно успеть зайти пока происходит загрузка, в течение секунд 30, но модуль связи и маджиск не успевает сработать.
В итоге на пол дня оставил тел на зарядке: не перегружался, зарядился полностью, ввел пин - до какого-то момента всё работает, потом фриз секунды на 4-5 и далее перезагрузка. Т.е. слить фотом/видео/инфо по юсб ессно не получается.
Диагностики не было, кмк по первичным признакам отвал проц/рам/нанд.

Зы. Месяц назад расклеивал менял аккум и проклеивал окно стекла блока камер. Так-то сам фв-шью, паяю не сильно сложный хардваре, ссд/бытовуху, но стола и фена нет. Был грешок: успешно оживлял в духовке видео и ссд - с тел экспериментировать не хочу.

Пересылать или оставлять тел на ожидание ремонта не могу, хотелось бы чтобы "прогрели покачали" день в день, знаю что может поработать неделю, но хотя бы так перед очисткой и реболом. Для экономии времени могу снять крышку, разобрать.
Москва. желательно желтая ветка. Пунктуально подъеду ко времени.

Сколько денех, кто возьмется?

Спасибо за ответы, сильно не пинайте, первый пост на Пикабу.

ЗЗЫ.
Понимаю, что может помочь и фэктори ресет, но как инфу с него слить?

Показать полностью
1
Вопрос из ленты «Эксперты»

Помогите с распиновкой наушников

У меня проблема, я не давно оторвал провода от платы наушники с микрофоном и контролер с USB кабелем.

Зелено красный, красный, зеленый, бело синий, синий, медный.

Зелено красный, красный, зеленый, бело синий, синий, медный.

MD+ R+ L+ LR- M- M+ RB- RB+ LD- LD, на другой стороне платы на писано что это v8USB7.1 20190125

MD+ R+ L+ LR- M- M+ RB- RB+ LD- LD, на другой стороне платы на писано что это v8USB7.1 20190125

11
Вопрос из ленты «Эксперты»

Индикатор 7ми сегментный из вольт, амперметра с частотомером. Необычный

Лицевая часть.

Лицевая часть.

Пришел такой вольтметр, с токовой катушкой и частотомером, для 220в. На фото уже без корпуса.

Меня заинтересовал необычный индикатор светодиодный, символов 9 штук, по 7 сегментов плюс точки, да ещё и названия горят 3 шт.

А выводов то у него всего 9, с одной стороны! Явно недостаточно для обычной, классической схемы динамической индикации!

Всего 9 выводов в индикаторе

Всего 9 выводов в индикаторе

На боку индикатора обозначение 3G11, поиск в Гугле по названию ничего не дал...

И может кто встречал схему / описание работы данного девайса, включил его, а он издал пух и задымил. Сгорел входной резистор и при подаче 5в на вход срабатывает ограничение тока 250мА, но индикатор на мгновение загорается, значит что-то ещё можно починить...

Контроллер 16 ног, обозначение не читается.

Показать полностью 2
28

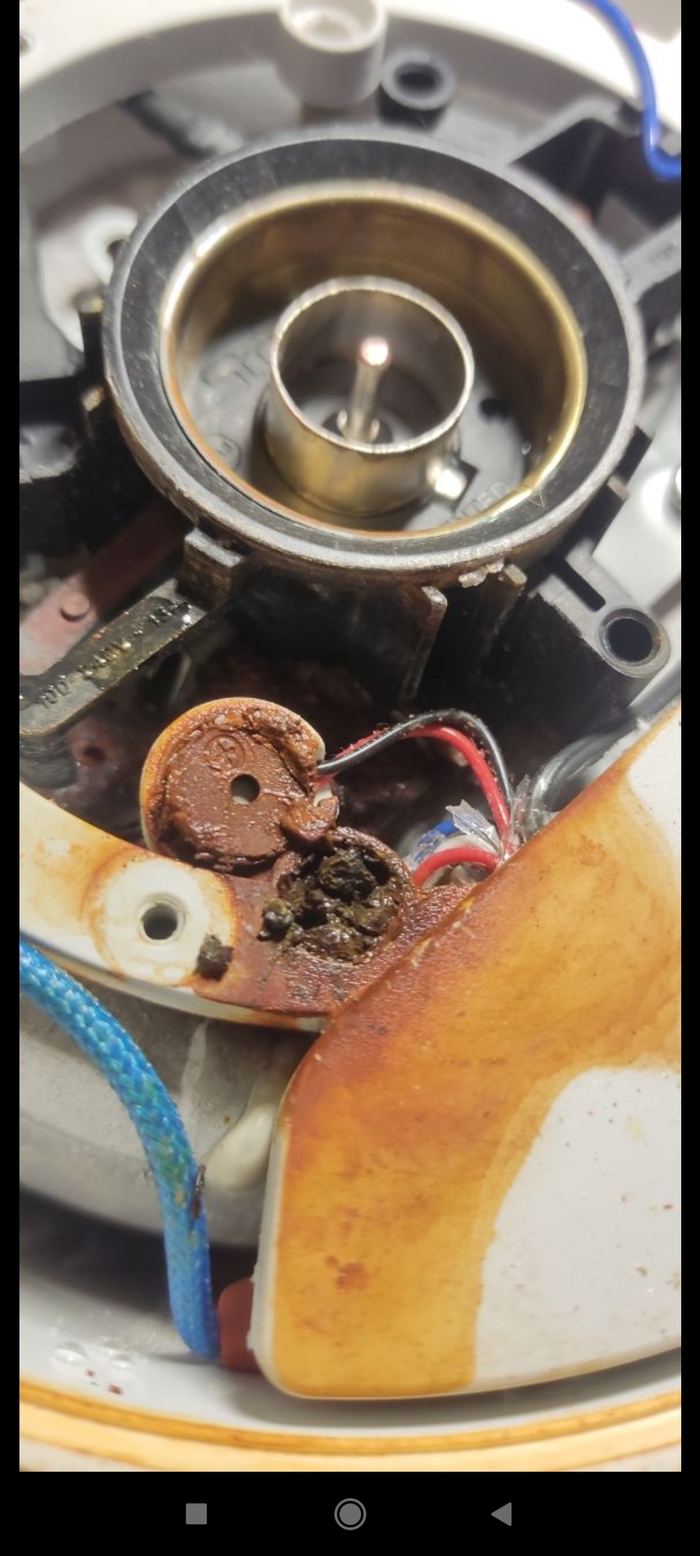

Как называется эта деталь в электрочайнике?

Как называется эта деталь в электрочайнике?

Отдали чайник xiaomi mi smart kettle pro на разъебать, т.к. включается, а воду не греет. Разобрала корпус, там вот это днище- залит водой. Родной ТЭН на замену нашла, но не знаю, что это за круглая фигня со знаком "+".

Починка мне скорее не так важна, как сам процесс коротания вечеров. Поэтому, если объясните/разъясните/напишете, где найти годную литературу по электрике/электротехнике и тд, то буду очень благодарна.

Ибо меня ещё ждёт мигающая лампа и сдохшая люстра.

Заранее благодарна за помощь х)

Показать полностью 1
4

Не запускается мп hp all-in-one 24-x

Всем привет ! подскажите о какой ошибке сигнализирует ? Запуск есть циклический , напряжений на процессоре нет .

Хьюлет бери , говорили они, будет весело говорили они !

Я просто не нашел расшифровку миганий ) индикатора

Благодарю вас за помощь !

Показать полностью 4
5

Помогите опознать элемент

Всем доброго времени суток. Есть матрица TPM215WF1-CT01 (t-con на ней PN215CT01-1-XC-2). Проблема: циклическое искажение изо, с полосами как на видео (из интернета взято, один в один) каждые 2 секунды.

Собственно по замерам:

VDD1.2 - 0v
HVAA - 7.0v
VDD33_D - 3.2v
VCC - 4.98, но просаживает при тряске изо до 4.6
VGH - 27.2v, когда сыпется изо - просаживается до 22.1 и слышен треск катушки рядом с микрухой, которую надо опознать.
С платы управления (там бп и управление на одном текстолите) приходят стабильные 5в по LVDS. Подкидывал другую матрицу (правда другое разрешение, но не суть) - все ровно, тряски нет.

Раскаляется очень сильно микруха, отметил на фото, палец держать невозможно. Маркировка CWTCSA. Я так думаю это DC-DC преобразователь, но это не точно :D Прошу помощи опознать что это за штука и где ее найти. Или тыкнуть носом что я вообще не туда смотрю.

Помогите опознать элемент
Показать полностью 1
