Вопрос из ленты «Эксперты»

Нужна помощь с диагностикой неисправности

Здравствуйте. Пост первый, многого не умею. Возникла проблема с анализатором воздуха. Пробую локализовать неисправность, для оценки возможности самостоятельного ремонта. Производитель дистанционную диагностику не проводит, если все же не получится самостоятельно - будем отправлять.

В анализатор при помощи компрессора подается поток воздуха, который проходит через трубку с одной стороны которой находится лампа, с другой - фотодетектор в гнезде. Если в воздухе находятся компоненты, поглощающие излучение, фотодетектор должен регистрировать падение светового потока. Сигнал передается на отдельную плату и через COM отправляется на ПК, где обрабатывается ПО.

В норме при начале работы запускается цикл продувки прибора и включается лампа. Сигнал растет в течение 1-2 секунд и достигает значений которые ПО интерпретирует как ~2-3 В. Потом сигнал выходит на плато и показания меняются крайне слабо по мере прогрева лампы. После достижения нижнего порогового значения можно запускать анализ как с кнопки на передней панели, так и через ПО. При этом горит контрольная лампа. При более низком сигнале - лампа не горит и прибор не начинает анализ.

После праздников запустили прибор и обнаружили, что сигнал получаемый по COM, первые секунд 5 равен 0, а потом в течение 20 секунд линейно растет до 4 В, после чего показания прибора не меняются. Даже если вынуть фотодетектор из гнезда. Если убирать/заслонять детектор пока значения меньше 4 В - происходит падение, но такое же плавное и более медленное чем рост.

Плата сопряжения и COM-шнур в этом случае (вроде) не влияют. И ПК тоже. Хотя, на всякий случай, перезагружали. В пользу этой версии говорит хотя бы тот факт, что при достижении нижнего порогового значения, контрольная лампа загорается/гаснет, то есть показания ПО и состояние прибора нормально синхронизируются.

То есть, либо проблема на основной плате, либо фотодетектор шалит

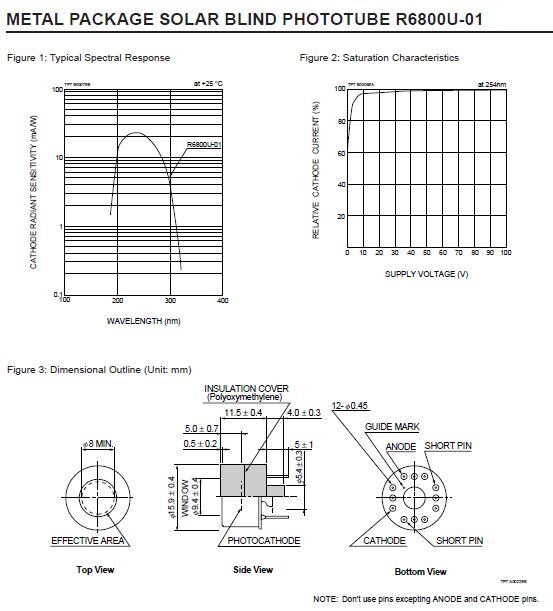

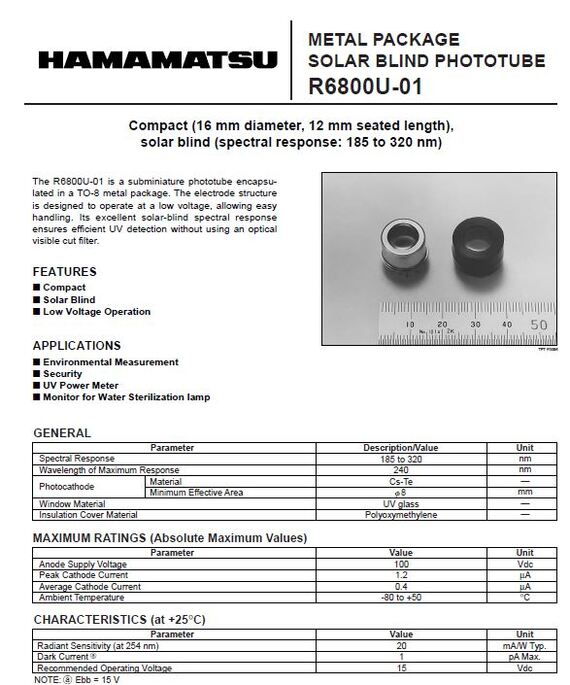

Фотодетектор R6800U-01 присоединен только по катоду и аноду. Ноги из сопроводительной документации

Прошу совет, как его проверить?

Из того что получилось пока самостоятельно - если последовательно подключить мультиметр фиксируется ~0.2 мВ ток в цепи. Уменьшение освещенности дает уменьшение тока практически без задержки. А вот показания прибора меняются с большим запозданием. Если разомкнуть цепь с ноги анода то падение до 0 - около минуты (субъективно).

Заказывать с Али фотодетектор чтобы потом узнать что наш - рабочий - пока не хочется.

Или все-таки с платой проблемы. Атмосфера в лаборатории агрессивная. Плюс уже до этого на неё попадал раствор для промывки трубки содержащий азотную кислоту и прибор уезжал на ремонт.

UPD

Фото платы с двух сторон в каком смог качестве

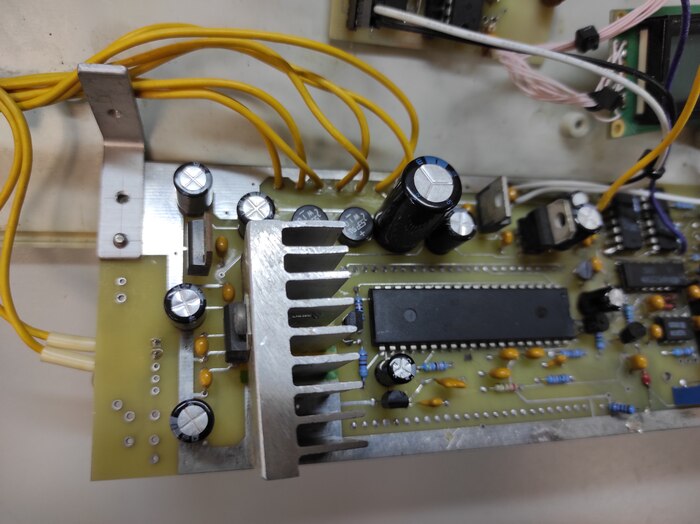

Плата слева (для установленного состояния)

Плата слева (для установленного состояния)

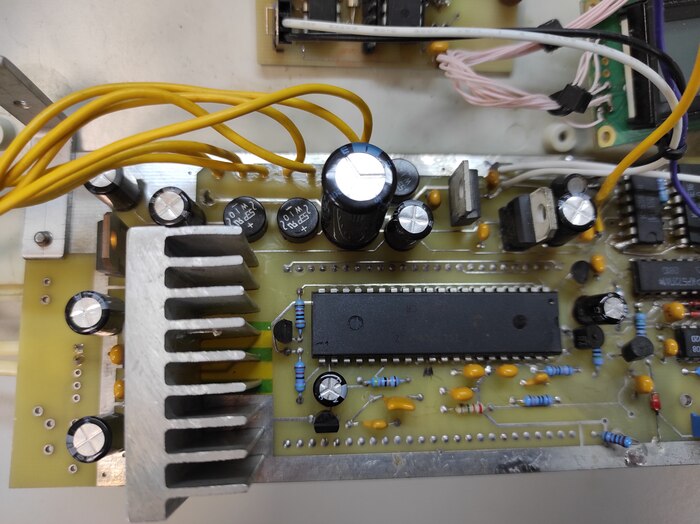

Плата центр

Плата центр

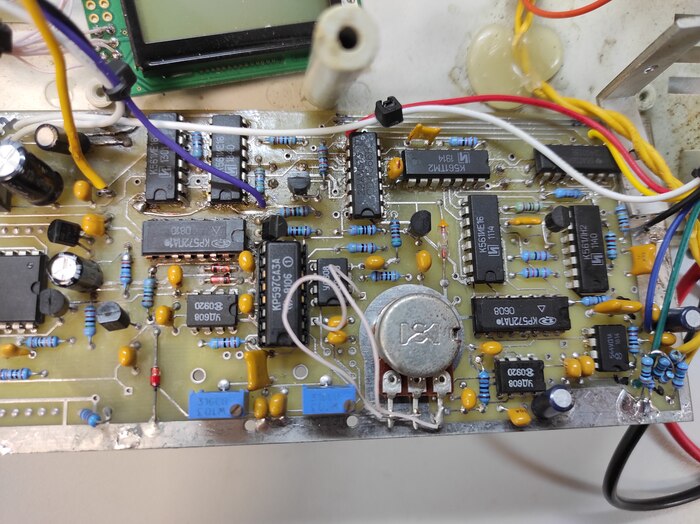

Плата справа

Плата справа

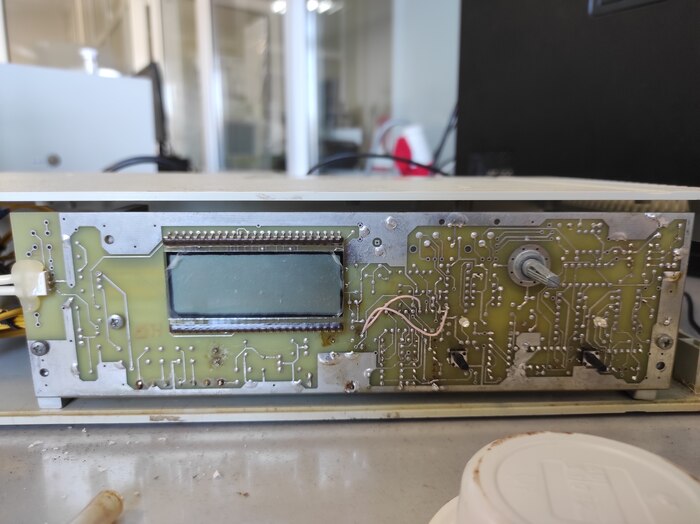

Плата низ

Плата низ

Перемычки снизу и в правой части это прошлый ремонт от изготовителя

Цветные провода 1-8 - идут на плату сопряжения с ПК

Показать полностью 6
6

Вопрос по монитору

Есть вот такой монитор самсунг 32" 2К 144гц изогнутый

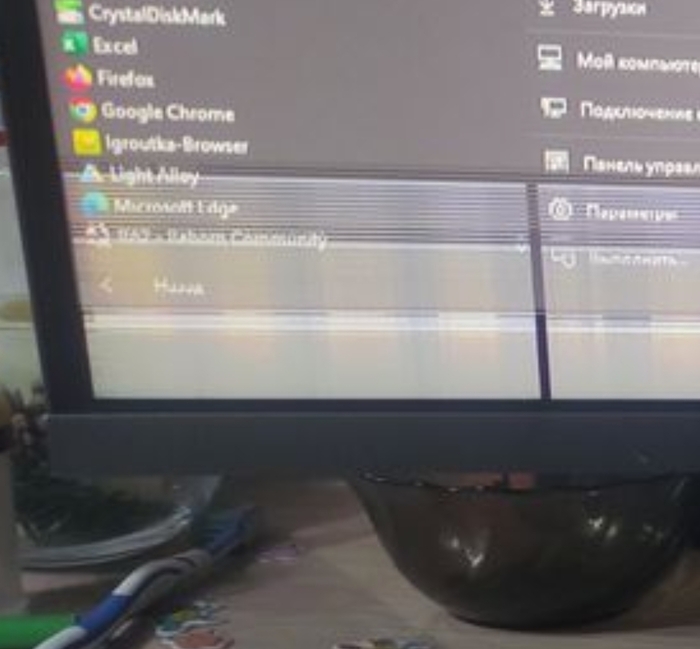

Он не новый. При первом подключении он выдал вот такое

Ширина ~5-6см
Через некоторое время полосы пропали. Прогонял его почти 2 дня — полос не проявлялось. После отключения на долгий срок (8-10 часов) полоса ~1см появляется на пару минут, потом пропадает.

Вопрос — ремонтируется ли данный дефект? Чревато ли это скорым выходом из строя матрицы?

Показать полностью 2
3
Вопрос из ленты «Эксперты»

Трафарет для яндекс станций(amlogic A113X)

Всем привет, ни у кого нет ссылки на недорогой трафарет для 113 тот что идёт в яндекс станциях мини/лайт. Можно универсальный, который подойдёт по шагу между выводами.

1

Ищу мастера

Доброго дня! Ищу мастера в Москве, готового взять в ремонт видеокарту 1070, либо вынести ей окончательный приговор. Желательно восток, юго-восток. Подробности скину в личку.

3
Вопрос из ленты «Эксперты»

Поломка механической клавиатуры

При нажатии клавиш F12, backspace, enter, правый shift, правый ctrl (то есть весь вертикальный ряд в правой части клавы) прожимаются все клавиши что идут перед ними слева направо (например если enter, то прожимаются asdfghjkl;'). Клавиатура относительно новая, меньше года, по гарантии сдать возможности нет, не заливал, не ронял, внутри на вид всё полностью целое и никакие дорожки не отвалились, кабель менял, свитчи не при чем, менял их местами, нум лок и другие клавиши не залипли, сброс настроек клавиатуры не помог, к другому компьтеру подключал, та же проблема, так что проблема в клавиатуре, подсветка на клавише F12 светится и мерцает даже при выключенной подсветке. Ощущение будто клавиши забаговались на уровне железа самой клавиатуры или типо того. В гугле решения не нашел, везде как под копирку стандартные советы, так что может тут кто то знает как это чинится. Паять если что умею(хотя не думаю что понадобится), полное название модели PANTEON T16 RS HS Black.

Поломка механической клавиатуры
Показать полностью 1
4

Ремонт дрифтующего стика Dualsense

Приветствую! Прошу оказать помощь в решении проблемы дрифтующего левого стика геймпада dualsense. Заказал стик и перепаял его. Не помогает - дрифт сохраняется.

Поменял стики местами с правым, дефект не переходит. Значит дело не в стике. Возможно сталкивался кто с такой проблемой, что можно посмотреть еще на плате?

Печальная ситуация с HDD или почему бэкапов должно быть несколько

Привет всем. Со мной произошла необычная и неприятная ситуация.
Постараюсь не затягивать и рассказать её тезисно.

Менее года назад я смотрел Криминальное Чтиво лежа на диване с внешнего жесткого диска подключенного к ноутбуку. Из-за моей неуклюжести, во время просмотра кабель был резко выдернут и диск от внезапного "перекрытия кислорода" был поврежден (считывающая головка не успела вернуться в парковочную зону и залипла на одном из блинов). Происходит что-то по типу эффекта сварки и головка намертво приваривает себя лазером к диску.

Пример залипания

Пример залипания

Так как на HDD были важные данные объемом 1,8ТБ, я изучил вопрос и выбрал, наверное, оптимальное решение. Я отдал диск в лабораторию по восстановлению данных, заплатил 13к. Дополнительно приобрел внешний диск ADATA HD650 на 2ТБ, для переноса данных (основная история пойдет именно про него). Старый диск распотрошили без возможности восстановления, а информацию записали на предоставленный мною диск. Вот так на ровном месте я потерял более 20к деревянных.

Модель нового HDD я выбрал по отзывам и взял в известной торговой сети ("городсвязь"). Никаких фильмов с него смотреть не предполагалось, данные были успешно восстановлены и записаны на это "бэкап хранилище", которое я включал не более двадцати раз. Вот он, кстати:

ADATA HD650, который я приобрел рассчитывая на то, что он будет долго хранить мои данные

ADATA HD650, который я приобрел рассчитывая на то, что он будет долго хранить мои данные

На двадцать первый раз, когда я подключил Адейту к ПК, чтобы считать несколько рабочих файлов он тупо отвалился. Компьютер видит его буквально несколько секунд, затем диск переходит в режим защиты (мигает красная индикация). Ни один софт не идентифицирует устройство, хотя по звукам он работает как-будто нормально. Короче говоря, я был в глубочайшем тильте, ведь история с потерей данных буквально повторилась. Только в этот раз диск не падал, не подвергался никаким механическим воздействиям, я берег его как зеницу ока...

Я предполагаю, что произошла какая-то аппаратная ошибка, скорее всего из-за брака. Вероятно повреждены мозги (системная плата) и я имел намерения их починить. К сожалению, как оказалось ремонт HDD - дело не рентабельное. В городе десятки лабораторий по восстановлению данных, которые обещают вернуть мои данные за 15к (да, да... цены выросли). Они неплохо на этом зарабатывают так как люди несут немалые бабки, чтобы восстановить близкие сердцу файлы. Но я не нашел ни одной мастерской или мастера, который взялся бы за пайку платы с последующей заменой RAM на ней. Видимо, это не целесообразно и гораздо выгоднее восстановить данные за кругленькую сумму, чем возиться с поиском деталей донора и ремонтом.

На лево пойдешь - данные потеряешь...

На лево пойдешь - данные потеряешь...

По сему, у меня возникла дилемма, даже несколько вариантов:

1. Отдать диск по гарантии в магазин на экспертизу с последующей заменой товара. По понятным причинам магазин диск ремонтировать не будет, а просто отправит его обратно поставщику, а мне предоставит новый HD650. С данными в этой ситуации я могу прощаться. За них никто ответственности кроме меня не несет, как оказалось. Минус данные.
(в чьи руки попадет диск и мои данные - отдельный вопрос, кстати)

2. Отнести диск в лабораторию восстановления данных. Тогда диск намертво вскроют, я потеряю гарантию. Минус 15к за восстановление, минус 8-9к за новый диск. Итого около 23 тысяч рублей затрат.

3. Лаборатория отправляет продавцу официальное письмо с требованием вскрыть диск без потери гарантии для восстановления данных. Этот вариант самый мутный, т.к. по славам нескольких мастеров этот метод давно не практикуется. Сотрудники магазина тоже слышат о такой просьбе впервые и разводят руками. При успешных договоренностях я теряю 15 тыс. на восстановление.

4. Ремонт диска. Я успешно нахожу мастера, который починит или заменит системную плату на диске. Я не знаю стоимости подобных ремонтных работ, но наверное, это будет в районе 7к рублей (+ скорее всего понадобится диск-донор, с которого пересадят плату). В таком случае у меня будет реинкарнированный диск с данными, но неизвестно сколько он прослужит. Дополнительно я теряю на него гарантию и есть вероятность просрать все данные. Самый рискованный вариант, как по мне, но наиболее рациональный по стоимости: 7-15 тыс рублей.

Еще год назад я, вообще, не шарил в устройстве дисков и восстановлении данных от слова совсем. Изложенная выше информация основана лишь на моих предположениях и дилетантских познаниях. Вероятно, скудность моего опыта не дает мне найти еще какие-то варианты решения проблемы, в которую я вляпался на ровном месте.

Посему, я взываю к вашей помощи. Возможно, кто-то сталкивался с подобной ситуацией. Она не такая уж фантастическая, а весьма бытовая. Может, у кого-то есть знакомые мастера, которые могут взяться за работу или хотя бы дать совет.

Чтобы не грустить как этот котик, храните данные и на физическом носителе и в облаке

Чтобы не грустить как этот котик, храните данные и на физическом носителе и в облаке

Спасибо за внимание и следуйте совету котика.

Показать полностью 4
4

Chery tigo браслет поиск микросхемы

Приветствую. Принесли на ремонт не включающийся браслет. При вскрытие обнаружена микросхема с прогаром

Маркировку не видно последние 2-3 символа. По поиску TI951 выходит куча вариантов, но все не те. Микросхема имеет по 4 вывода с каждой стороны. Прошу помощи в опознание

Показать полностью 2
