После OPTIMAL50 появился OPTIMAL100. Двигатель совершенно другой конструкции (регулирования оборотов нет), мощность всасывания больше в разы. Шумноват, по сравнению с 50-тым.
мотор-колесо
шум от вытяжки (без фильтра и воздуховода)
замеры расстояний всасывания
Продолжение темы Дымоуловитель. Реализация проекта.
Новая "концепция". Использование максимального пространства внутри корпуса под систему фильтрации. Увеличение мощности и количество моторов-вентиляторов. Дизайн, ну тут я ничего не скажу. Делаю по наитию, ровные линии, четкие грани, простой, ровный цвет, без лишней, как я считаю, отвлекающей информации. В общем дизайнер из меня никакой).
Обратную связь с людьми держу всегда, потому что мне интересно, что и как необходимо усовершенствовать или доработать. Люди, которые покупали у меня эти фильтры для DTF принтеров, остались довольны. Мощности и "тяги" хватает.
Вот некоторый характеристики:
Габариты: 250×270×510мм;
Вес: без упаковки - 10 кг
Уровень шума, дБ: <32дБ;
Производительность: 130 м³/ч;
Макс длина воздуховода: 1,6 метра;
Эффективность префильтра: Класс F7 (96% для частиц 2мкм);
Материал дымоприемника: ПВХ на спиральном каркасе из высокоуглеродистой стальной проволоки.
Рабочая температура: -30 ... +100 С
Толщина: 0,12 мм.
Диаметр воздуховодов: 100мм;
Разрежение: 25мБар;
Материал корпуса: Сталь с порошковым покрытием;
Объем камеры для наполнителя (активированного угла) - 0.008 м^3.
Расчетная масса для заполнения фильтра 3,6 - 4 кг.

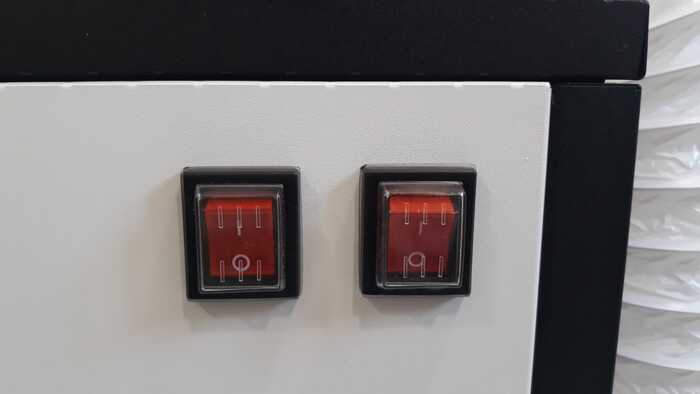

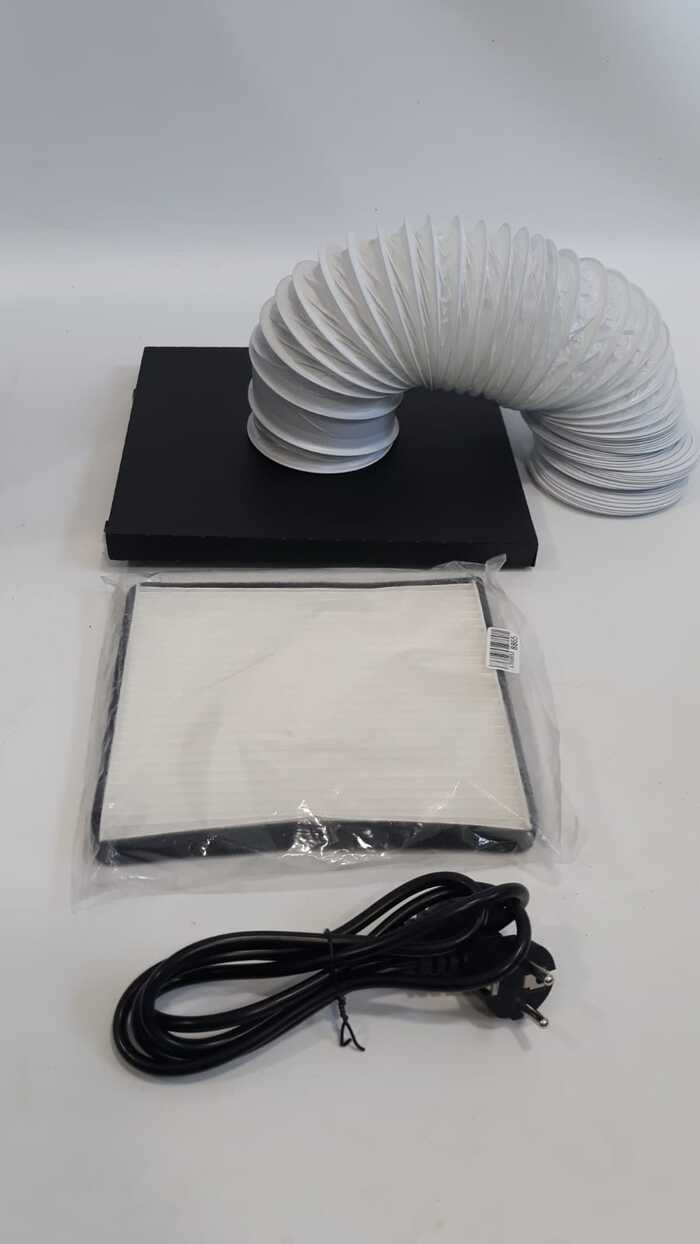

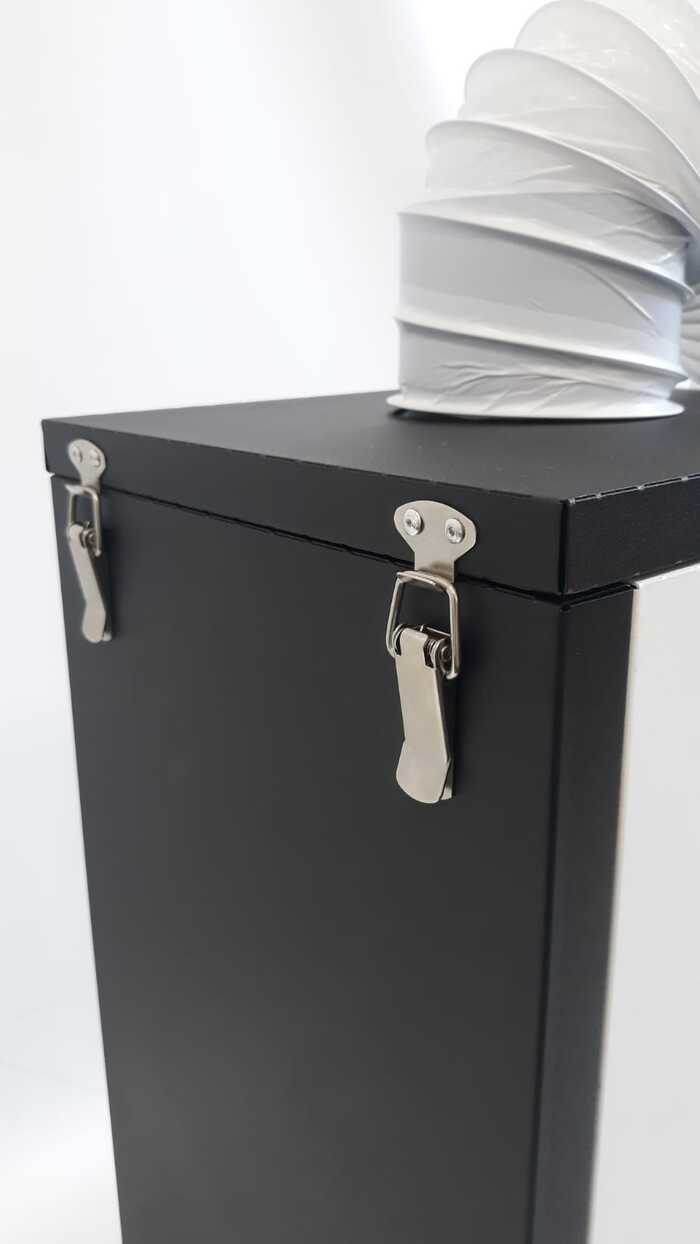

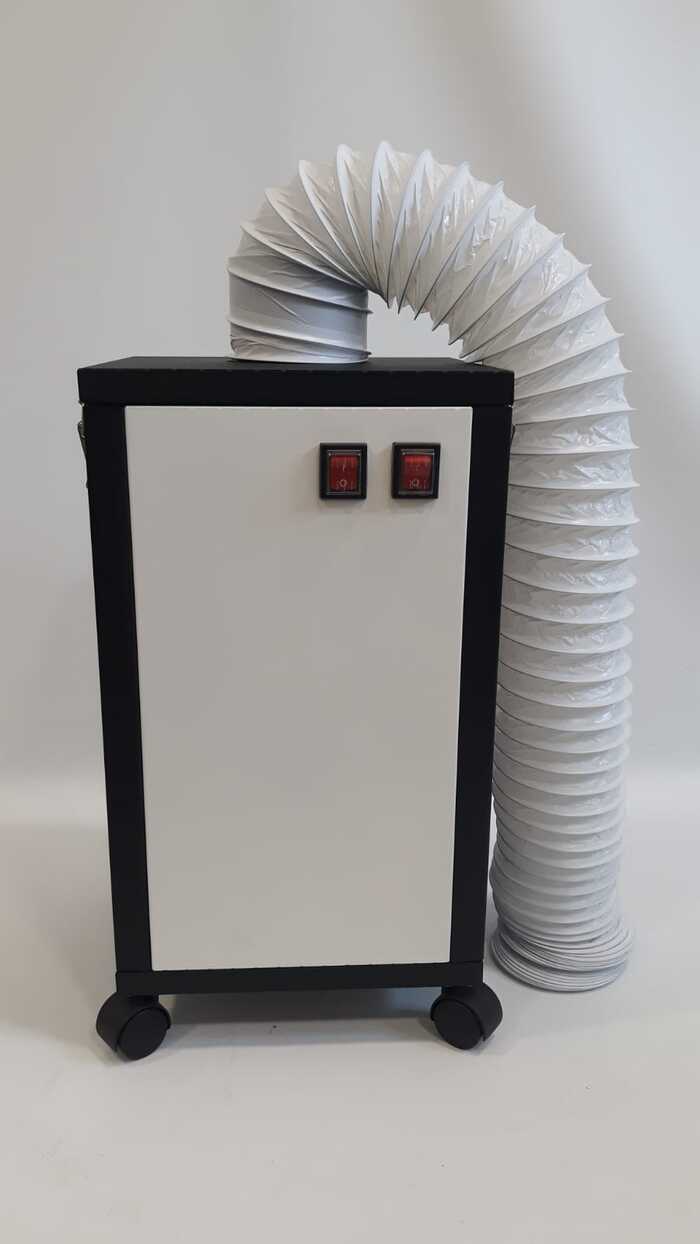

Вот новые фото в бело-черном)
Разрабатываю очередной вариант. Отличие от предыдущего это мощный мотор и огромный угольный фильтр. Более сложная конструкция без видимых элементов крепления. В общем буду смотреть по ходу конструирования.
мотор коллекторный типа улитки.
блок питания и регулятор оборотов
сверху будет вставляться на салазках корпус угольного фильтра

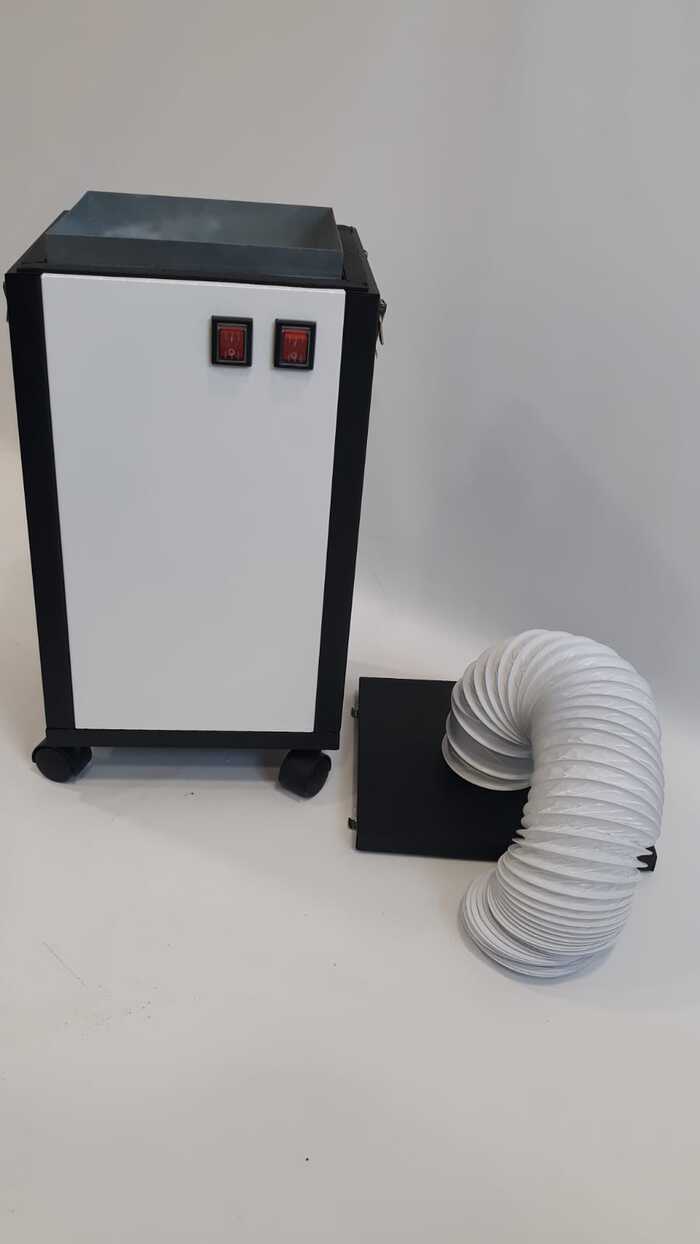

Много творческих людей, которые клеят, красят, паяют и при этом живут в небольших квартирах, сталкиваются с тем, что домашние часто ворчат, что мол пахнет, дымно и.т.д. Просмотрев рынок дымоуловителей я немного приохренел от цен. Получается что хорошую мощную, КОМПАКТНУЮ установку позволить себе может не каждый. Я просмотрел все бюджетные и не совсем модели. И решил сделать сам. Позвольте представить)
корпус из оцинкованной стали 0.7 мм.
Размеры 250х270х630. Внутри расположен блок с двумя съемными фильтрами (можно менять фильтры по мере их заполнения). Верхний фильтр от грубых частиц, нижний - угольный. Мотор мощностью 100 ватт, тихий и надежный. На корпусе расположен переключатель скорости. Также имеется гофрированная труба, растягивается до 2 метров.
Система проста и надежна как советский пылесос)
Название и логотип придумал за 2 минуты.
Конструктивная критика приветствуется !
Этот дымоуловитель служит для непрофессионального применения. Охватывает область, примерно соответствующую области коврика для пайки.
Что нужно для сборки?
🔹 Фильтр РУ-60М
🔹Мотор (высота коруса не более 40мм / корпуса 27,5мм/ вала не менее 2,2мм. Мы использовали мотор и блок питания от старого струйного принтера.
🔹Корпус и крыльчатка печатаются на 3D-принтере. Скачать
🔹Разъем для подачи питания
🔹 БП в зависимост от мотора 12-32 вольт
Демонстрация корпуса
Возможные ошибки и способы их устранения
Чтобы исключить проблемы с устройством, рекомендуем проверить следующее:
✅ Как крыльчатка сидит на валу мотора, нет ли проскальзывания со свистом или треском. Чтобы исключить проскальзывания капните каплю клея на вал мотора с надетой крыльчаткой.
✅ Подайте правильное напряжение на мотор. Если мотор требует 32 вольта, то рекомендуем питать его от БП 32 вольта. Меньшее напряжение – меньшая производительность.
_____________________________
❕ Основное сопротивление воздушному потоку создает фильтр. Фильтр РУ-60М действительно хорош, но сложно протянуть через него воздух. Если ваш двигатель оказался слишком слаб, то замените фильтр на более простой сохранив при этом распечатанный корпус.
Видеопроцесс создания дымоуловителя
...а не топорное "Будешь пить – умрешь, не поставишь пожарную сигнализацию – сгоришь, будешь переписываться за рулем – попадешь в аварию"
Решил сделать паяльную вытяжку - дымоуловитель, так как часто паяю, то вещь необходимая.
3D модель и небольшое подробное видео, положил тут: https://youtu.be/QcH5FLXNSOs
Небольшое описание:
Для начала, нарисовал модель будущей вытяжки в FreeCAD
Вырезал на ЧПУ детали.
Спаял проводами начинку а это: вентилятор, выключатель, разъем 12V, и светодиодную ленту для подсветки.

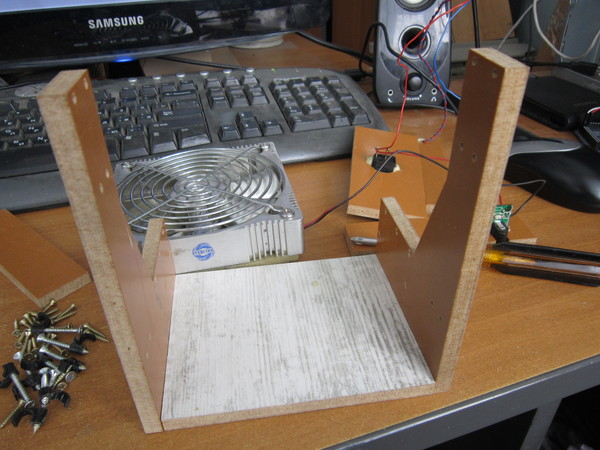

Далее собираю корпус

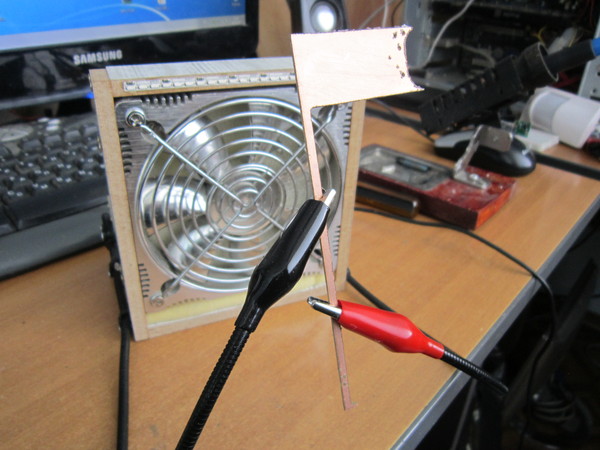

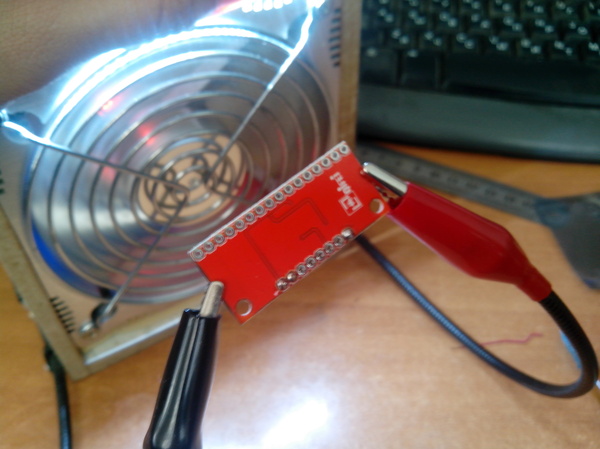

Готовая паяльная вытяжка - дымоуловитель

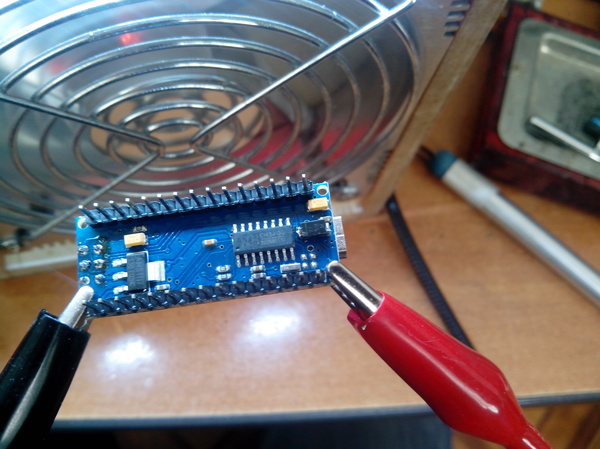

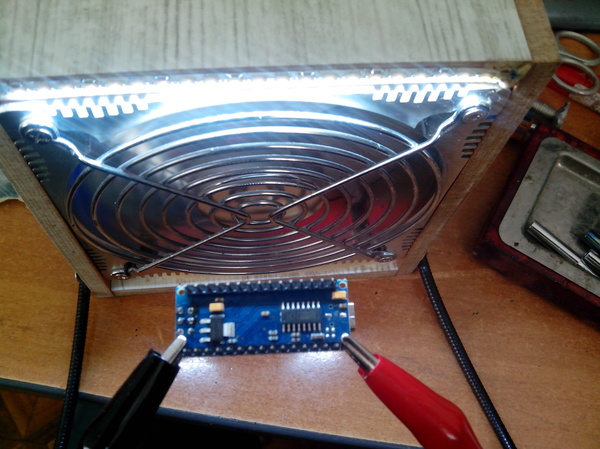

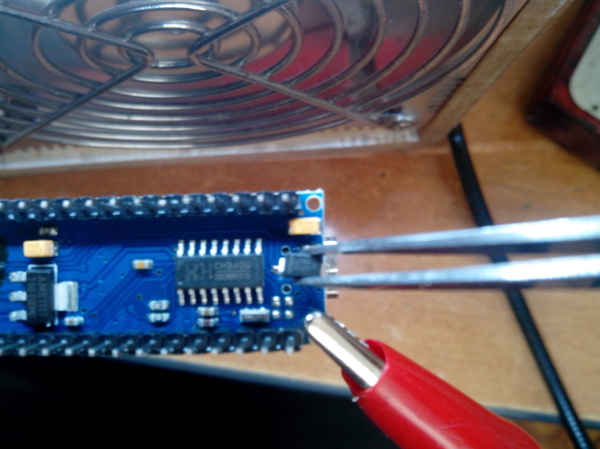

Ремонтирую Arduino nano, впаиваю сгоревший диод
------------------------------------------------------------------------------------------------------------------
Надеюсь, кому-нибудь пригодится мой пост. Спасибо за просмотр.
Если понравилось, подписывайтесь, задавайте вопросы, ставьте лайки, удачи.
------------------------------------------------------------------------------------------------------------------
