Доброго времени суток, дорогие пикабушники!

Прислал мне в ремонтики, дорогой наш пикабушник из Новосибирска, аппаратик самсунг S4, с просьбой переклеить стеклышко.

Писал он, что в Новосибе, никто браться не хотел, а если и хотели то либо модулем менять, либо пол царства просили...

Вот посылочка от него с магнитиком.

Вот так подбито стеклышко...

Вот самсунговские потрАшка.

ПотрАшка с обратной стороны.

Вынимаем из верхней части рамки модуля всю потрАшкамундию периферию. Камеру, да датчик приближения с динамиком.

Берем проволоку нихромовую и паяльный фен. Выставляем на фене 160 градусов, прогреваем стекло и проволокой срезаем стекло. Главное не срезать шлейф сенсора...

Стекло срезалось.

Проверяем. Дисплей не побился и сенсор работает.

Вычищаем этой желтой химикалией от уф-клея.

Проверяем на белом, не пригорел ли экранчик...

Берем новое стеклышко, не забывая убирать пылинки с экрана.

Наносим клей буквой Ж.

Если, при наливке клея, вдруг образовался пузырик, то просто его зубочисткой протыкаем или вынимаем его.

Не забывая про сеточки и кнопочки, ОЧЕНЬ АККУРАТНО прислоняем стекло, чтоб не было пузырей. Клей, под весом стекла сам растекается куда нужно. Выдавливаем лишний клей пальцами.

Запекаем с каждой стороны минут по 5.

Вылезший клей, со стекла смываем спиртом.

Все работает, все шуршит и стеклышко теперь новое.

Навалил меня всяким хламом, пока прием в ремонтики приостановлю (телефоны и планшеты), Ноуты буду брать. Вас реально дох... много, а я один. Народ уже некоторый долго ждет. Как доделаю, опять начну принимать заявки...

Почту напишу ТОЛЬКО (с ноутами можно и в ремонтики принести) для вопросов и консультаций... gepka2007@yandex.ru

Ноуты, планшеты и телефоны Леново не беру. Потому что, пока одно чинишь, другое ломается. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...

Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...

Есть у меня мой любимый смартфончик - люмия 1520!

Где-то около месяца назад уронил я его на асфальт;(Получилось вот такое несчастье

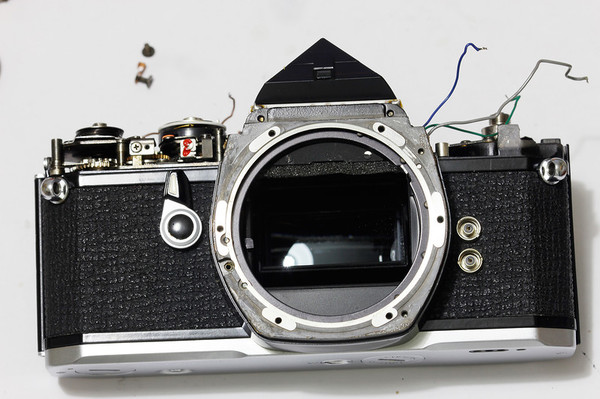

Добрался до МХ. Необходимо заменить старые уплатнения и демпфер. Что-бы это сделать, необходимо снять фокусировочный экран и пентапризму, иначе можно это все измазать клеем.

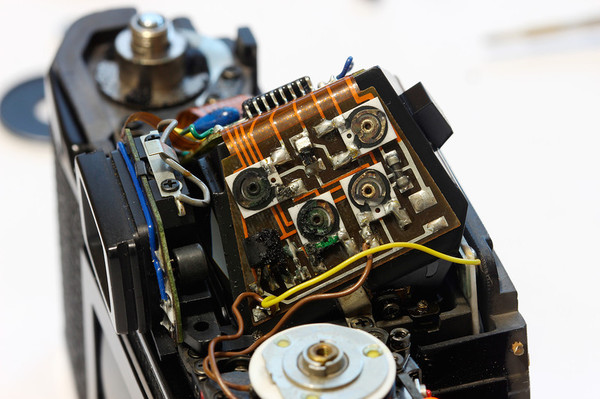

Снять пентапризму не так просто, нужно отпаять и снять платы экспонометра:

А тут видно пару фоторезисторов, в MG фоторезистор один, в центре. Видимо поэтому показания экспонометров немного отличаются - разный тип замера.

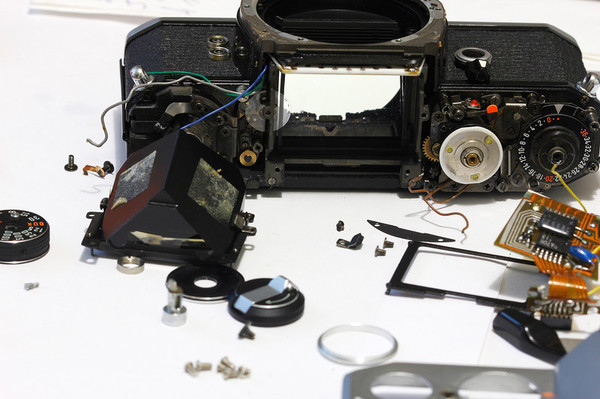

Дальше чистка, приклеивание нового поролона и сборка:

Это уже в процессе сборки. Видно новый демпфер.

Доброго времени суток, дорогие пикабушники!

Принес мне в ремонтики, дорогой наш пикабушник из Питера, Айфон.

Говорил, что крайне хреново нажимется кнопка вкл./выкл. и не работает задняя камера.

При разборе заметил, что нет скобки на разъеме кнопки хоум... Либо аппарат был в ремонте, либо аппарат восстановленный. Хозяин сказал, что аппарат в ремонте не разу не был...

Была гарантийная наклейка с иероглифами... Это я ее уже ободрал, а так была целая.

Вот потрАшка айфона 5s.

Смотрим, что там с кнопкой включения...

Просто выкрутился винт у металической планочки, которая держит кнопку.

Вытащил камеру и меня смутило то, что у шлейфа есть потертость на линии сгиба. Подумалось, что перетерся шлейф...

Счистил маску, там все ОК. Вставил обратно и она заработала.

Теперь с кнопкой разберемся.

Снимаем скобку крепления вспышки и резиновый уплотнитель рядом с кнопкой.

Хехе... Металлическая "палочка" про.балась, то ли китайцы забыли запихнуть, то ли сама выпала. Думаю, что забыли поставить, ибо сверху её держит экранный модуль...

Вот под микроскопом видно планочку и то место, куда вставляется стержень.

На этот случай нам пригодится КИТ набор ардуино...

Возьмем соединительный проводок для макетной платы...

Вставим его на место штыря.

Отрежем лишнее.

Проверяем на соплях и окончательно собираем обратно.

Все работает, все шуршит, кнопка нормально нажимается и камера теперь фоткает.
