Всем снова привет! Спасибо большое тем людям, что поддержали меня как плюсами, так и комментариями, реально мотивирует продолжать учиться :)
Хотел немного подождать, потому что как-то не очень два дня подряд одно и то же доить на плюсы, но решил доделать все-таки, потому что а) обещал в прошлом сообщении и б) тупо потом наверняка фотки потеряются/процесс забудется/написать забуду и т.д. Поэтому приступим, скорее всего по этому телефону это второй из трех, думаю, что все-таки переклею экран, но попробую сделать это без разборки, авось и получится.
Если не хочется заглядывать в предыдущий пост, расскажу вкратце, что было сделано - напаян сим лоток(криво, не работает), кнопка(чуть-чуть криво, работает), аудио разъем (сильно криво, но только щиток, работает). Нужно доделать и переделать - сим-лоток, кнопка включения, щиток на аудио разъеме и микро-юсб. Очень охота поменять динамик, но он до меня никак доехать не может :(
Итак, приступим!
Разбираю я снова телефон и мне прямо в руки выпрыгивает тот самый разъем. Мда, вот и поленился нормально закрепить. На фотографии не очень хорошо видно, но все контакты целые и луженые, поэтому зачистив площадку и достав в этот раз клей, решено сделать все нормально!
Наконец-то светло в нашем царстве темноты, и теперь видно, что все пооторвано, а еще видно, как высоко стоит щиток (как не надо делать, в общем, хоть и держится хорошо).

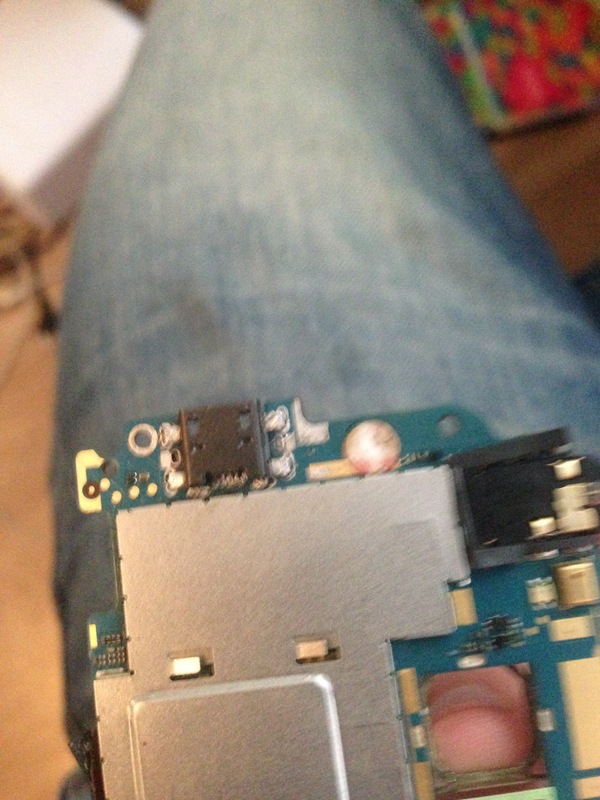

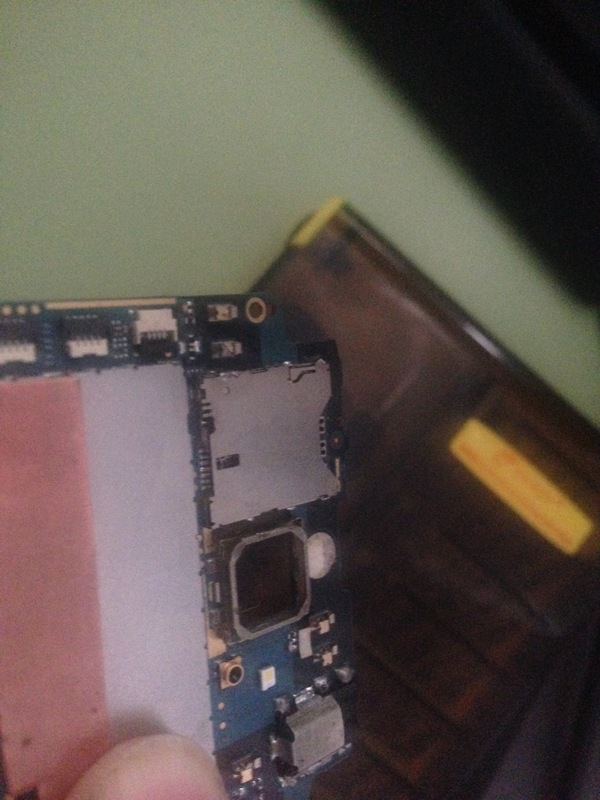

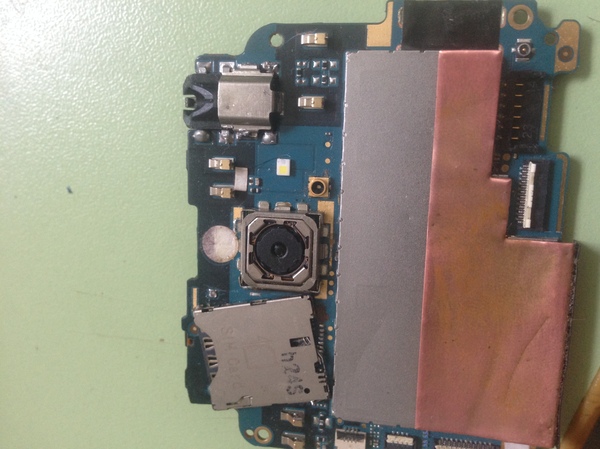

После некоторых матюганий, что здоровое жало паяльника туда не пролазит даже со снятым щитком, разъем крепко встал на место. Самое поганое место в нем - это два контакта справа, под пружиной, которая выталкивает сим-карту, пришлось паяльник засовывать в эту маленькую дырочку (а жало здоровое, даже несмотря на то, что я его сточил, напомню), и приглаживать ласково эти контакты, умоляя их прицепиться по-хорошему. Так же я решил в этот раз сделать поменьше фотографий одного и того же, да и фотать и паять не очень удобно. Поэтому на этой же фотке сразу можно заценить, как аккуратно встал щиток после того, как я убрал лишний припой и немного на эти контакты придавил. Из старого осталась только кнопка, к ней и перейдем.

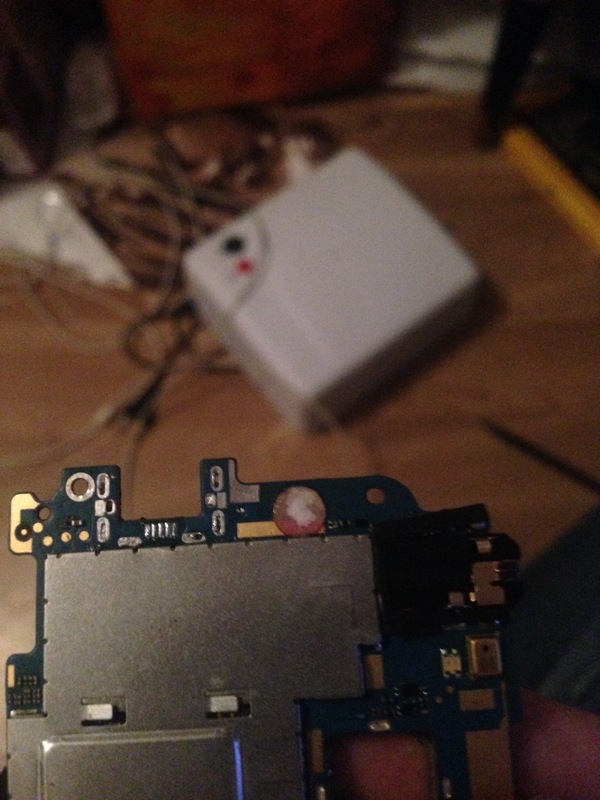

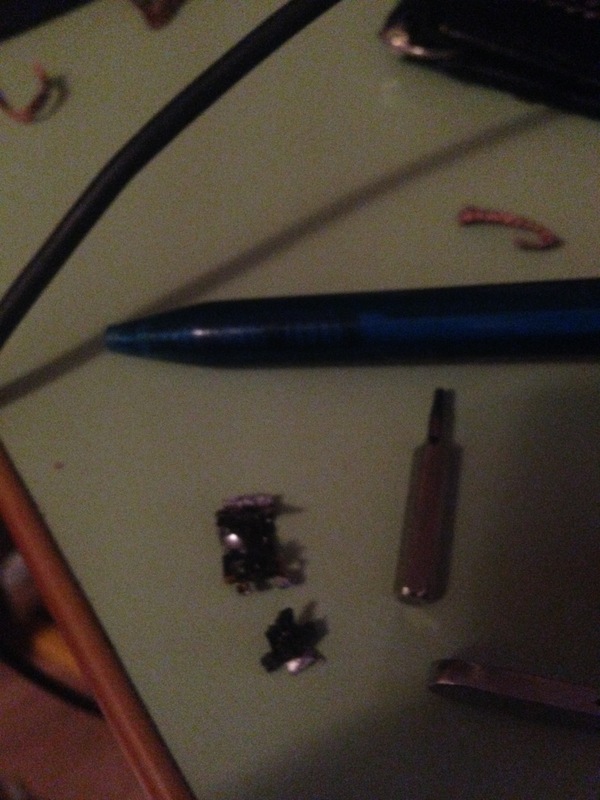

Этот разъем ну н-и-к-а-к не хотел выпрыгивать по-хорошему. Я его и паяльным феном, заэкранировав все вокруг фольгой, и паяльником с Вудом, как обычно, и снизу в сквозные дырки пихая, вообще ни в какую. В результате, после двух с половиной часов и абсолютном отсутствии подвижек (ну вот могут ведь, когда хотят, нормально запаять, я даже пожалел, что он внутри сломался, так крепко сидел) решено было раскусить его пополам кусачками(!) снизу и сверху и отпаять каждую часть отдельно. Звучит очень дико и кустарно, но помогло. На второй фоточке видно, что он внизу разломан совсем, а сверху было достаточно просто сильно согнуть, а серединка осталось отдельно, что позволило ее аккуратно снять с площадок.
Установка - это тоже целое приключение было, просто ужас. Разъемы хтц, которые я заказал на алиэкспессе и на которых было написано черным по белому htc one s micro usb 10 pieces lot (не знаю, зачем мне столько, но они были самые оптимальные по фоткам цена/качество), не входили в разъем! Контакты висели в воздухе миллиметрах в 2-3 от площадок. Сел я думать, что можно сделать, ведь разъем точно такой же, как и старый, но почему-то не входит. Через минут двадцать что было придумано - я откусил теми же самыми кусачками подогнутые части разъема, приложил - идеально! Напаяв, я заметил, что пока пытался запаять, нечаянно залудил золотую площадку рядом :D Вроде все работает, но все равно странно. Ну и еще наклейку заляпал флюс-оффом, пока протирал, но думаю, сервисы как-нибудь переживут такую потерю.

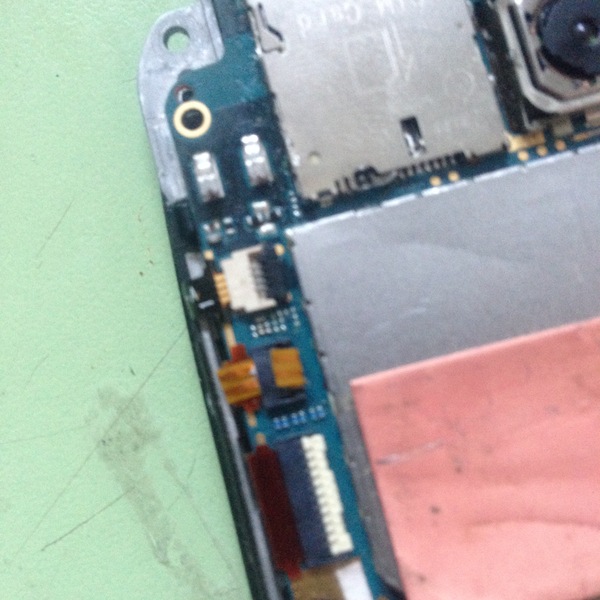

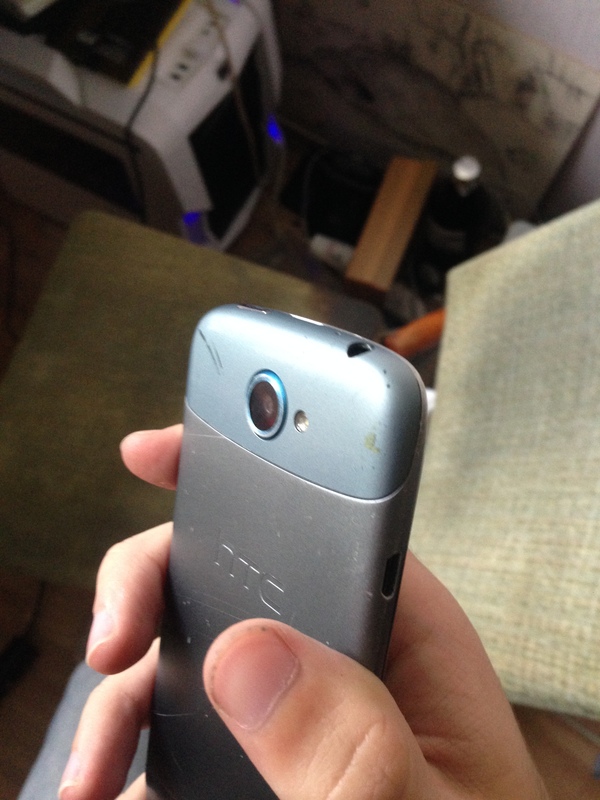

Здесь хорошо видно две вещи - какой он раздолбанный даже снаружи, и то, что крышка теперь встала нормально, уже хорошо. Теперь включает и проверяем.
Все проверил, и все, что менял, работает!!! Вот оно, счастье ремонтера (не знаю, как у опытных ребят, может со временем проходит, но я всю жизнь, когда что-то чиню, особенно сложное, радуюсь). Но через примерно пару секунд перестает работать тач - что за несуразица? Подумал я, заменяя "несуразица" более емким словом. Ну полезли разбирать, смотреть.
Куда-то выскочила защелка, прижимающая шлейф. *&^@#! Ну что поделать, после неудачных поисков в окрестностях, решено хитрить.
Взяв старый разодранный шлейф (он по толщине идеально подходил, по идее можно что угодно плотное изолирующее заткнуть) и вставил с двух сторон два маленьких кусочка по толщине. Запускаем иииии...

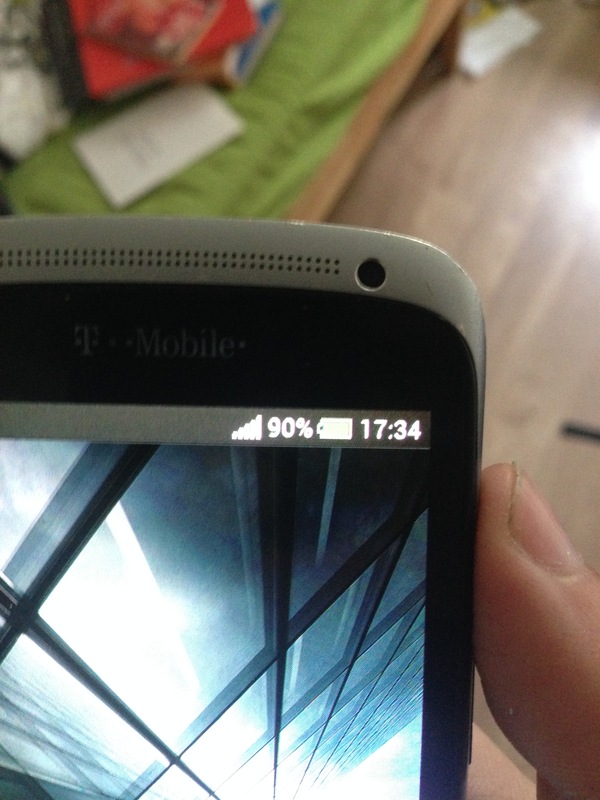

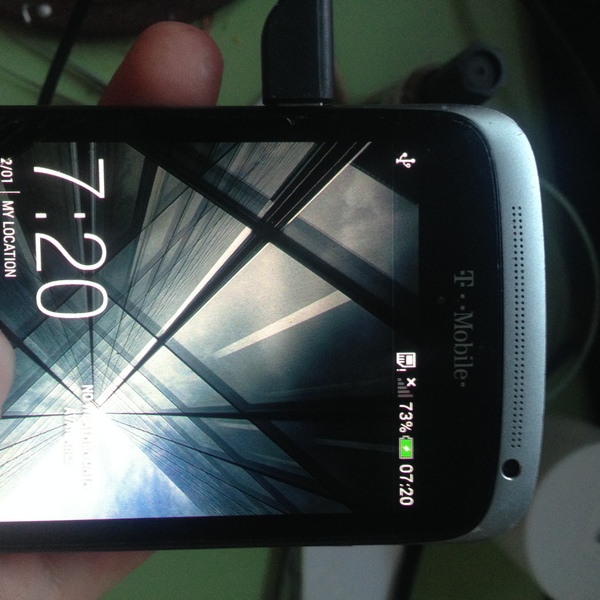

Все работает, все шуршит крутится, ура-ура-ура! На время разное не обращайте внимания, там я по юсб уже просто пытался разделы восстановить и еще по мелочи, и дата сбросилась на 1970 год. Да и симку пришлось достать и вернуть, потому что не моя.
Вай-фай я не посмотрел, да и боюсь теперь лазать туда, ведь работает, но переклеить еще стекло нужно ведь :( Облезшую позолоту на контактах залудить не помогло, кабель звонится, остается нижнюю площадку смотреть и если там все в норме, мб придется вай-фай реболлить, хотя это я делать боюсь еще больше. - блютус и радио работают, да и мак-адрес есть, мб в чем-то другом проблема, не знаю.
Мытарства по возвращению его с сенса 4.5 на сток я расписывать наверное не буду, все-таки гуглится, но если кто-то тоже застрял, то подсказать могу. На стоке кстати тот самый вай-фай не вернулся, грусть-печаль.
Вторая часть получилась тоже довольно большая, но внутри я практически закончил. То, что осталось - антеннку новую опробовать, как друг принесет с htc one m7, да и динамик в слот вложить новый в нижней панельке, это точно отдельного поста не стоит.
Еще раз спасибо всем кто доглядел или даже дочитал до этого места! В первый раз никто особо ничего не спрашивал, но если в этот раз есть вопросы - пишите, попробую ответить.
И да, пишите, стоит ли делать очередную переклейку, но на этот девайс? Все детали есть, клей-печка есть, лезть в рабочее боязно, но если будет спрос - обязательно заползу и все раскурочу :)
