Попросили починить микрофон - Enbao EU2700TX, "Глючит после падения", осмотрел всё, напрягла катушка индуктивности, у неё определённо расколот сердечник (на самом деле, ощущение как-будто его пытались "подкрутить"), решил начать с замены этой самой индуктивности, но не могу понять, какой тут номинал, измерить нечем (да и толку, если она, вероятно, повреждена?). Буду признателен, если кто подскажет, куда копать.
Керамические конденсаторы SMD ввиду их малых габаритов иногда маркируются кодом, состоящим из одного или двух символов и цифры. Первый символ, если он есть – код изготовителя (напр. K для Kemet, и т.д.), второй символ – мантисса и цифра показатель степени (множитель) емкости в pF. Например S3 – 4. 7nF (4.7 x 10^3 Pf) конденсатор от неизвестного изготовителя, в то время как KA2 100 pF (1.0 x 10^2 PF) конденсатор от фирмы Kemet.
Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V …. Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.
В общем случае керамические конденсаторы на
основе диэлектрика с высокой проницаемостью обозначаются
согласно EIA тремя символами, первые два из которых указывают
на нижнюю и верхнюю границы рабочего диапазона температур, а
третий – допустимое изменение емкости в этом диапазоне.
Расшифровка символов кода приведена в
таблице.
Примеры:
Z5U – конденсатор с точностью
+22, -56% в диапазоне температур от +10 до +85°C.X7R – конденсатор с точностью ±15% в диапазоне
температур от -55 до +125°C.
Маркировка электролитических конденсаторов SMD.
Электролитические конденсаторы SMD часто маркируются их емкостью и рабочим напряжением, например 10 6V – 10 µ F 6V. Иногда этот код используется вместо обычного, который состоит из символа и 3 цифр. Символ указывает рабочее напряжение, а 3 цифры (2 цифры и множитель) дают емкость в pF.
Срез или полоса указывает положительный вывод.
Символ Напряжение
e 2.5
G 4
J 6.3
A 10
C 16
D 20
E 25
V 35
H 50
Например, конденсатор маркирован A475 – 4. 7mF 10V
475 = 47 x 10^5pF = 4.7 x 10^6pF = 4. 7mF
Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.
Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.
Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в пикофарадах (пф), а последняя цифра — количество нулей.
Возможны 2 варианта кодировки емкости:
а) первые две цифры указывают номинал в пФ, третья — количество нулей;
б) емкость указывают в микрофарадах, знак р выполняет функцию десятичной запятой.
Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.
Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может
указываться непосредственно в микрофарадах (мкФ) или 8 пикофарадах (пф) с указанием количества нулей. Например, первая строка — 15, вторая строка — 35V означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.
Маркировка Танталовых SMD конденсаторов.
Маркировка танталовых конденсаторов состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:
За ним следует трехзначный код номинала емкости в pF, в которомпоследняя цифра обозначает количество нулей в номинале. Например, маркировка E105 обозначает конденсатор емкостью 1 000 000pF = 1.0uF с рабочим напряжением 25V.
Емкость и рабочее напряжение танталовых SMD-конденсаторов
обозначаются их прямой записью, например 47 6V – 47uF 6V.
ЗЫ: Взял где взял, обобщил и добавил немного.
(Простите за плохое поведение.) - водка - зло.
Берегите себя и своих близких!
Принесли на ремонт киев. Заклинил затвор.
В нем ковырялись, но прям сурового вандализма нет. Проблема типичная - ржавчина и застывшая смазка. Размочил бензином, высушил, прокапал силиконовой смазкой. Затвор заработал но как-то странно. Не успел понять что с ним не так как случилась беда:
В принципе отрыв тесьмы у аппаратов с таким возрастом можно ожидать не сегодня так завтра. И если бы он начал им снимать, то очень скоро притащил бы обратно. Оригинальных тесемок у меня нет (надо заказывать из Украины, но я как то не хочу связываться), поэтому применяю "ноу хау", которое испытал на своем личном К-4, который отлично работает уже год.
Замеряю размеры и вырезаю замену из фторопласта:
Закрепляю фторопластовые ленты тонкой проволокой и пайкой. Затвор собран:
Когда собрал, понял что с ним не так. На коротких выдержках (1/1250 - 1/25) не отключается замедлитель. Похоже кто-то разрегулировал механизм. Нужно найти проблему + настроить выдержки.
Так же убрать плесень из объектива.
После затвора взялся за дальномер. Разобрал, почистил все оптические элементы
Проверил юстировку на минимальной дистанции и на бесконечности.
Когда поставил затвор в корпус, решил еще раз убедиться в том, что все работает. И обнаружил проблему с поджигом вспышки. Зная, что синхроконтакты в Киеве 4 - слабое место, вынул затвор, разобрал и выяснил, что с ними все хорошо. Проблема оказалась в коротком замыкании в разъеме, которое было вызвано коррозией.
Заодно заменил изоляционную прокладку:
Дальше сборка. Вот этих двух "важных детелей" к этом Киеве не было. Я говорю о двух черных бумажках, прикрывающих щели между корпусом и затвором. Их лепили на все, без исключения, Киевы 4/4а/4м/4ам.
Перед установкой верхней крышки в щель между ней и корпусом вклеивается уплотнитель. Без него так же есть риск засветить пленку в фотоаппарате.
Тушка готова. Осталось перебрать объектив.
Надо сказать, что если бы не было неквалифицированного вмешательства, работы по ремонту было бы значительно меньше. Особенно это касается регулировки затвора. Если аппарат просто долго лежал без дела и затвор перестал двигаться, то достаточно его промыть в бензине и работоспособность восстанавливается. Такая работа обошлась бы раза в два дешевле. Но когда надо заново настраивать все режимы, времени уходит в разы больше. В данном случае проблему с настройкой затвора я смог выявить когда уже промыл его и заменил тесемки. Их, кстати, тоже в настолько старых фотоаппаратах обычно надо менять, хотя встречаются и в очень хорошем состоянии. Все зависит от пробега и условий хранения. А если уже сделан затвор, то нет смысла отдавать фотоаппарат когда у него не настроен дальномер или есть какие-либо еще проблемы. Т.е. я делаю так, чтобы можно было зарядить пленку и использовать технику по прямому назначению. Конечно, можно взять подобную тушу на авито и дешевле, но нет гарантии, что оно будет нормально работать. Опять же нести ко мне и чинить, не сегодня так завтора, когда оборвутся тесемки и затвор заклинит.
Объектив перебрал. Проверил юстировку - все ОК.
Плесень немного поело просветление, но на качество фото влиять не будет.
В общем фотоаппарат готов.
По приезду в командировку в Питер ноут отказался работать. Кто сможет сегодня посмотреть пациента или от рекомендовать достойного мастера, если сам занят/отдыхает? По понятным причинам нет желания нести в первую попавшуюся мастерскую.
Для минусов внутри.
В который раз упал телефон (в тридцатый). При подключении обнаружилось что телефон не заряжается. При детальном осмотре обнаружил что криво сидит конденсатор. Я его прижал и зарядка пошла. Кабы не было беды - отнёс в СЦ, вобщем припаяли другой кондер. Проверили - зарядка идёт. Дома обнаружилось что зарядка идёт только 22 секунды и дальше выбивает "ошибка зарядки","Charging error". Кто сталкивался с таким? Я грешу на неправильный кондер, мастер - на зарядное.
Добрый день. У меня ноут в какой-то момент перестал включаться, подключаю сетевой адаптер включается, стоит его выдернуть - ноут вырубается. Заказал новый аккумулятор, вставляю, ура включился, но подключив сетевой адаптер ноутбук пишет "Подключено, не заряжается".
Окей, думаю дело в системе, поставил linux ubuntu всё равно не заряжал.
Ноутбук Lenovo g580
Я теперь думаю, что дело в плате питания и накрывшемся транзисторе, но как узнать он ли это?
Помогите в преддверии нового года:)

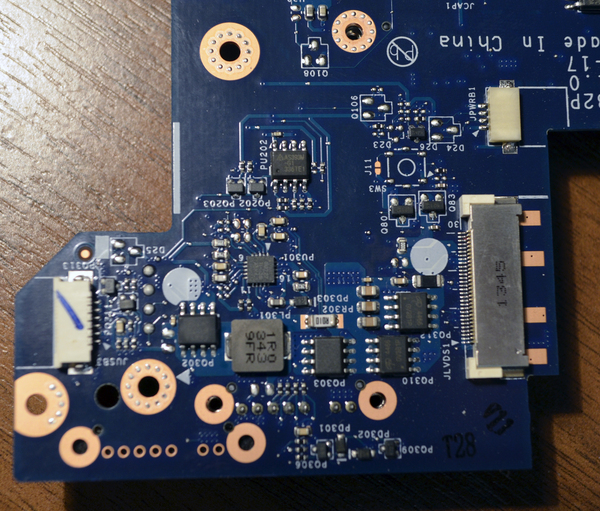

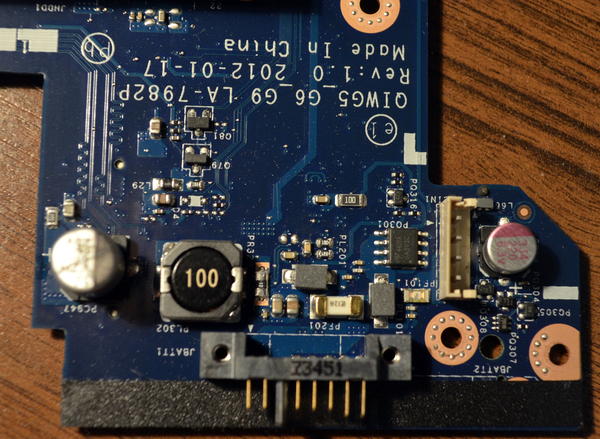

Прикрепляю фото материнки.
Отдам в хорошие руки...сиситемник..(только системник) е7300 - https://market.yandex.ru/search?clid=545&cvredirect=0&am...
москва. печатники. (без подарков не приходить) хочу Nokia кнопочный.

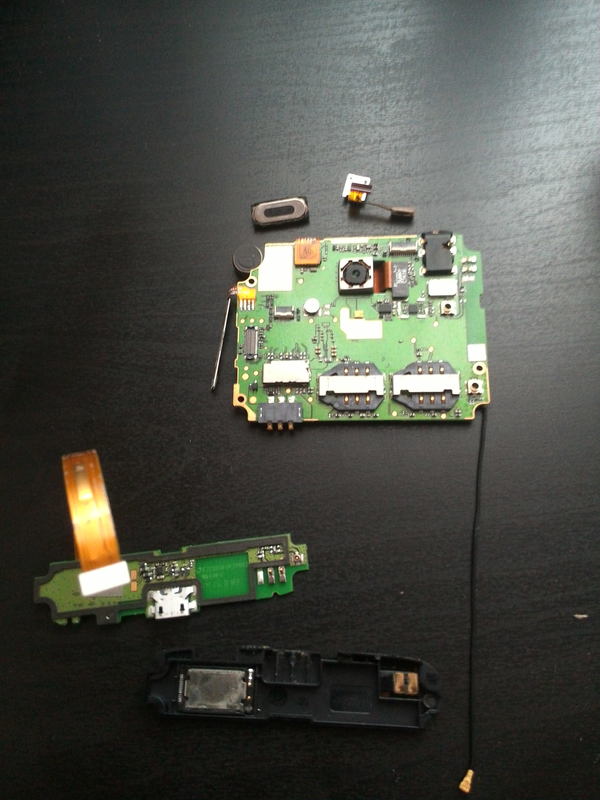

Был у меня этот телефон, к сожалению, я его разбил. Купил новый, а этот остался лежать. Я его расковырял и достал плату, динамики, кнопки, нижнюю плату. Живу в Анапе. Самовывоз.
