Предыстория в формате переписки:

Аппарат прибыл и первые же замеры подтвердили печальный диагноз: короткое замыкание по питанию процессора. А что, если виновник контроллер питания? Проверяем эту версию... Снимаем контроллер питания и снова делаем замеры.

К сожаление версия не подтверждается, короткое замыкание по прежнему присутствует. В отсутствии контроллера питания виновниками замыкания могут быть несколько конденсаторов, ну и наконец сам процессор, что крайне нежелательно, поскольку автоматически перечеркивает надежду на спасение информации...

За кадром осталась подача напряжения с лабораторного блока питания непосредственно в замкнутые линии для выявления неисправных элементов по нагреву. Увы, неисправных конденсаторов выявлено не было((((

Далее, начинаются размышления на тему: "Как же так случилось?"

Ну что же приступаем к демонтажу процессора... Забегая вперед, скажу, что не стал сразу отделять оперативную память от процессора, чем обрек себя на тройную перекатку. Замысел был следующим: снять проц не разделяя, на нижнем подогреве без использования фена. Если делать все быстро и аккуратно, то припой под оперативкой не успеет расплавиться и используя низкотемпературную паяльную пасту можно будет безопасно накатать шары и посадить проц на плату-донор вместе с нандом и еепромкой для последующего извлечения информации. Но все это, естественно, имеет смысл только в том случае, если в самом процессоре нет короткого замыкания.

Неразделенный процессор А8 был снят и зачищен от компаунда. Делаю замеры и........короткого замыкания нет! По крайней мере по тем линиям, где оно наблюдалось... Это конечно обнадеживает, но радоваться пока рано. Следующий этап: накатываем шары и готовим плату-донор.

Проверяем потребление платы без процессора:

Теперь паяем нанд и еепром

Сажаю процессор на плату и снова делаю замеры. Замыкания нет! Падения напряжений по основным линиям питания проца и оперативки в норме, можно подавать питание. Но при попытке запуска плата падает в ступор с потреблением около 500mA. Упс, что-то не так... Проверяю плату на ощупь, постепенно начинают калиться катушки индуктивности по тем самым питаниям, которые были замкнуты. Неужели все -таки проц приехал?((( Меряю напряжения PP_CPU и PP0V95_FIXED_SOC: 1В и 0,95В, здесь порядок, далее PP1V2_SDRAM и PP1V8_SDRAM, а тут по нулям.... Ну что-же еще один шанс есть! Снимаю проц и перекатываю его на свинцово содержащий припой с добавлением серебра, заявленная температура плавления 190 гр., снова сажаю на плату и затем отделяю оперативку от процессора.

К сожалению при демонтаже оперативки поплыли шары под процом и пришлось заново их перекатать.

Снова замеры на отсутствие КЗ и попытка запуска без оперативы. Наблюдаем характерное циклическое потребление на ЛБП:

Микросхему оперативной памяти меняю на заведомо исправную с донора и после контрольных замеров пробую запуск. Плата дважды пытается запуститься и на третий падает на шнурок:

А кто сказал, что будет легко?! Залитики - они такие залитики... Ну что же, пробуем шить с сохранением данных:

Есть запуск и самое главное есть данные! Быстренько делаем резервное копирование:

Уфф! Вот теперь можно обрадовать заказчика:

Этот смайлик как нельзя лучше иллюстрирует радость от полученного результата)

Всем удачных ремонтов!

Контакты в соцсетях: https://vk.com/gsm_fix_bypost

https://vk.com/mobile_01_remont

Все же некоторых пикабушников заинтересовало, поэтому продолжим.

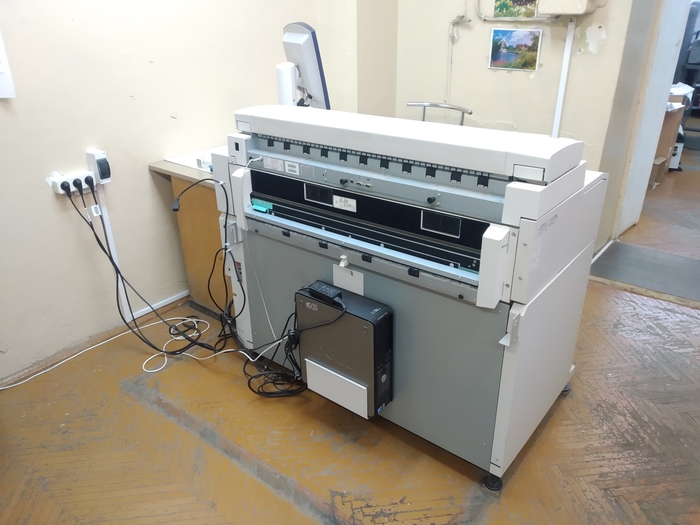

Тот-же 6279.

Ранее были жалобы на небольшие повторы изображения в диаметре тефлонового вала. Разбирать было лень ибо совсем небольшие были, но... время пришло и решено их устранить.

Начинаем, в этот раз работы сильно больше и к сожалению она не менее ответственная.

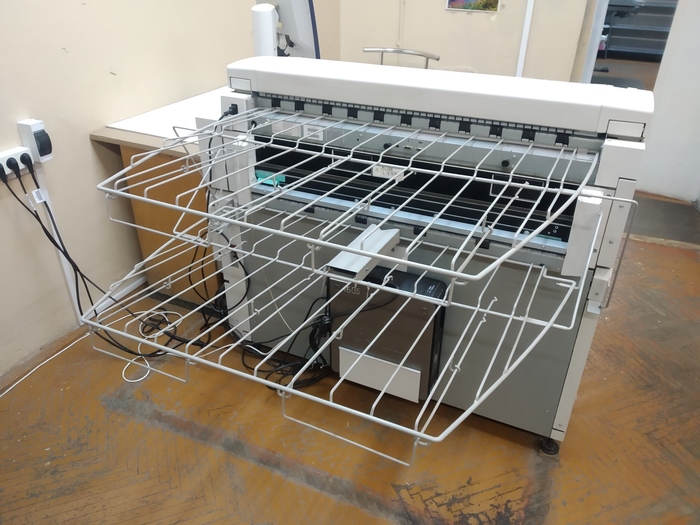

Для начала нужно снять корзины оригиналов и копий.

Контроллер не мешает его оставляем ( под ним кстати за  металлической стенкой три мощных блока питания 24, 5 и 3.3 В), отсоединяем питание сканера и USB кабель от него к контроллеру.

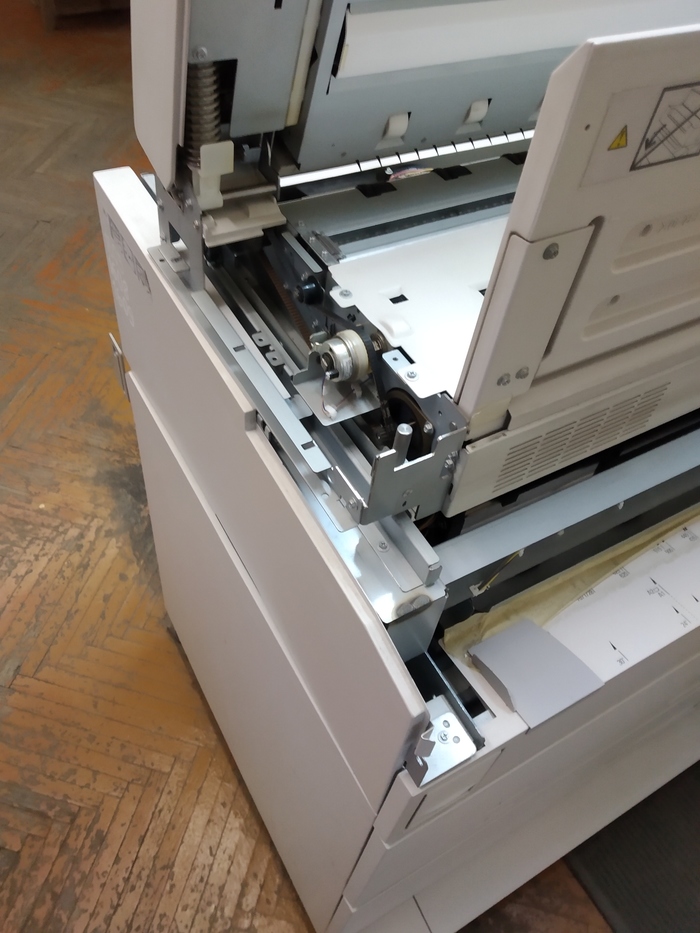

затем снимаем крышки на торцах сканера и передвигаем его вперед для доступа к блоку закрепления

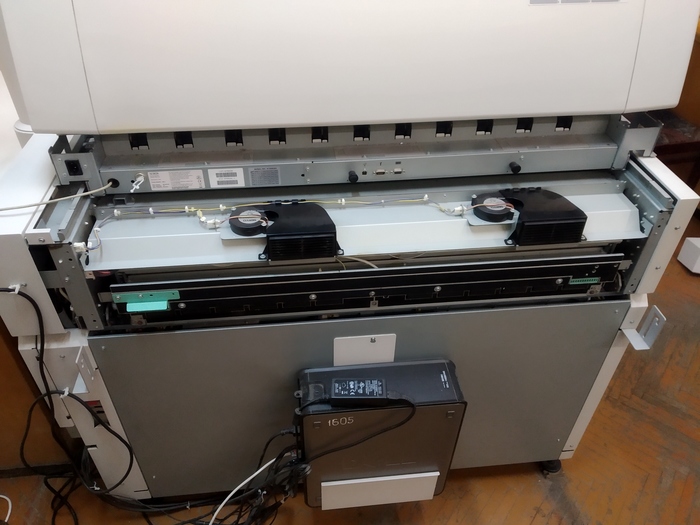

Видим вытяжные вентиляторы, отсоединяем их разъем и снимаем

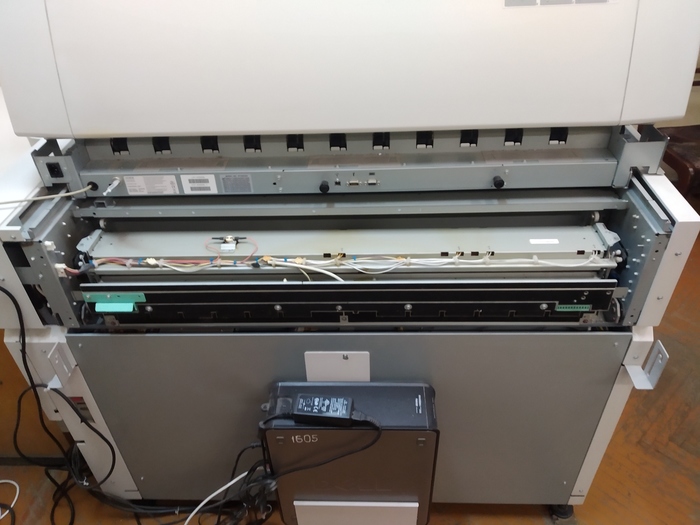

Под блоком вентилятора не интересная крышка она-же теплозащитный экран, а вот под ней уже интересная крышка с четырьмя термодатчиками и термопредохранителем.

Тут же начинаются косяки, разъемы которыми присоединяются термодатчики к косе проводки от времени и температуры становиться хрупкие и разваливаются в руках, мне повезло  развалился только один из них, его придется восстанавливать

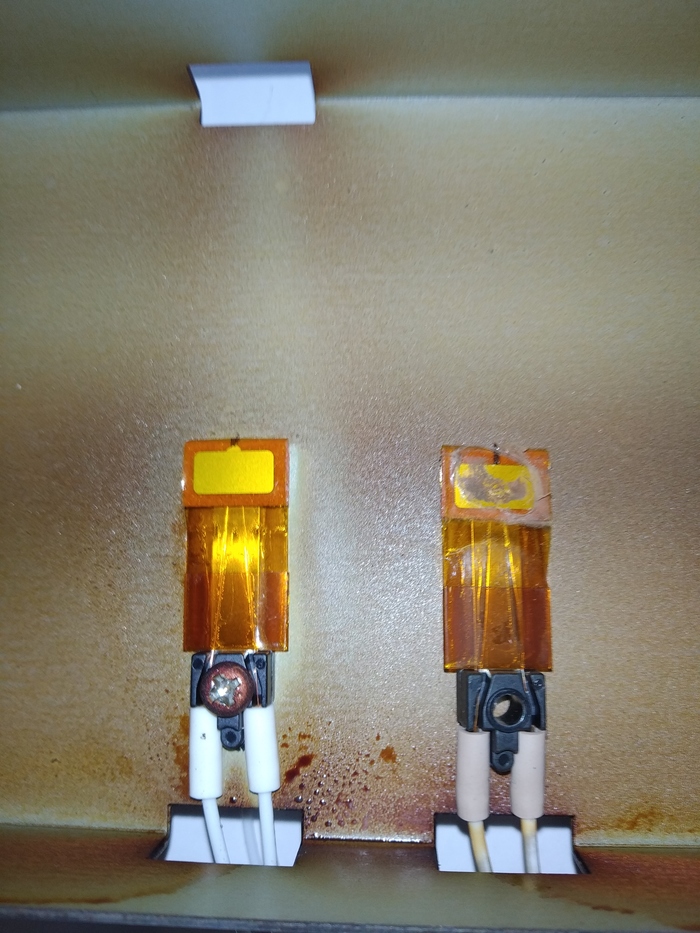

Снимем крышку и видим что термодатчики превратились в тыкву, черное пятно пригоревшего тонера красноречиво говорит об этом (хотя их все равно менять)

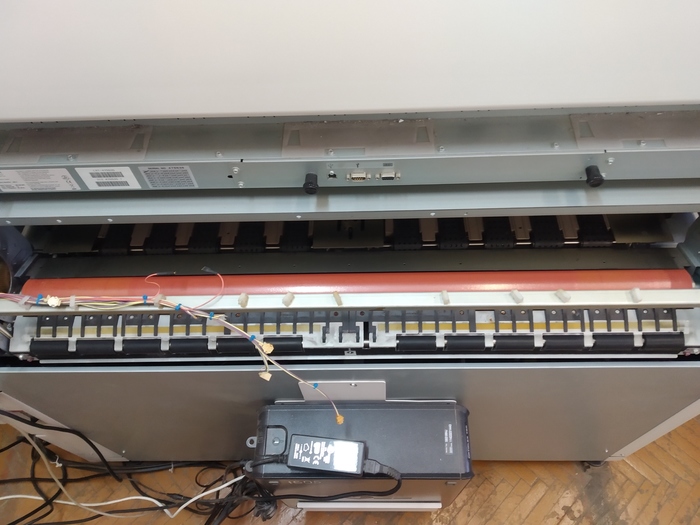

Под крышкой уже видим виновника торжества нагревательный вал, он же тефлоновый вал, стальной вал с тефлоновым слоем, вал покрыт пригоревшим тонером, а также на нем следы протертые термодатчиками и пальцами отделения бумаги, с учетом того что комплект в наличии чистки не будет, будет замена.

Сейчас будут самое веселое, для того чтобы снять вал, нужно достать лампы, длинные и хрупкие, которые не стоит трогать руками, и да их в нем 3, для того чтобы можно было греть не весь вал как в меньших собратьях, а например только центральную часть для узких рулонов. лампы на разъемах

Слева от держателя ламп виден скользящий контакт для разрядки бумаги что ли (вот честно не помню куда он идет, но явно не на корпус), поскольку вал стоит в пластиковых втулках которые в свою очередь крутятся в подшипниках. Лампы всегда снимаю с креплением чтобы не париться потом с их правильной расстановкой, отвертка для масштаба.

Снимаем вал и меняем, вот он красавчик

Запихиваем лампы от греха подальше назад и начинается веселье с заменой пальцев отделения бумаги и термодатчиков, на соответствующих крышках.

С термодатчиками все просто - их четыре и перекрутить их дело пяти минут на фото новый и старый

С пальцами отделения бумаги (для дотошных - с верхними пальцами отделения бумаги) веселее, их шестнадцать :(, на фото новый и старый прекрасно виден износ.

Мусорка на заднем плане не зря, всегда поражался, пальцы меняются комплектом, в комплекте шестнадцать пальцев, приходят в индивидуальной таре - коробочка в коробочке мягкий пакетик, в пакетике палец, один, а всего их шестнадцать... ну ксерокс ну блин... понятно что они ломаются хоть и редко но...все же как-то расточительно

Очень радует что пальчик с держателем откручивается от планки что значительно облегчает их замену ибо снимать стопорное кольцо и доставать палец с пружинкой на планке тот  еще секс.

Поменяв пальцы, собираем в обратном порядке, не забыв восстановить разъем, на все про все ушло 3 часа. Разборки реально много, но и меняется вал достаточно редко.Чистку и сборку уже не снимал ибо не так интересно, повторы ушли и все довольны. Если есть вопросы спрашивайте :)

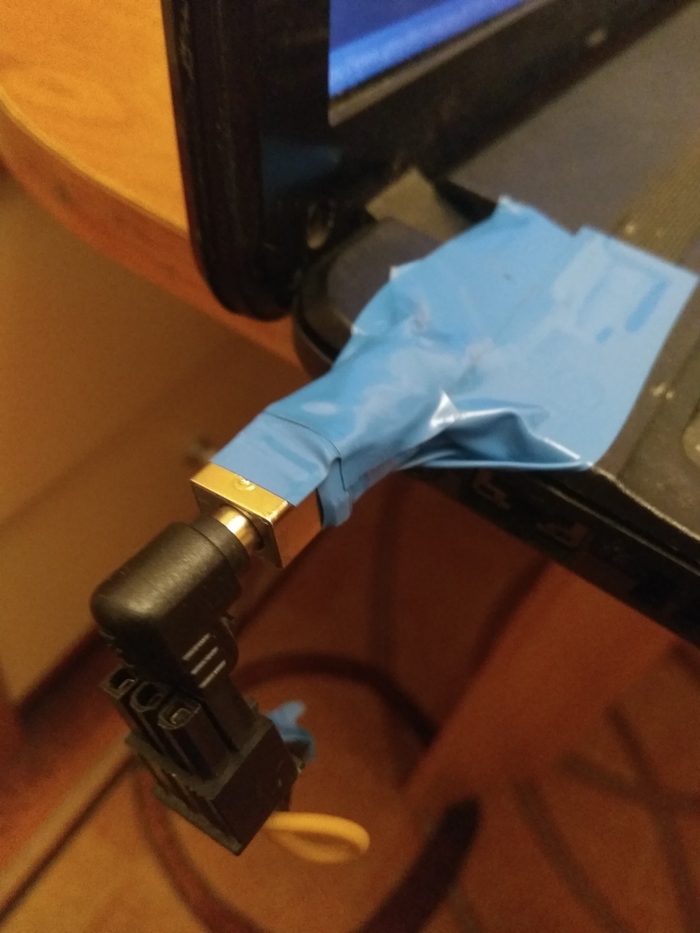

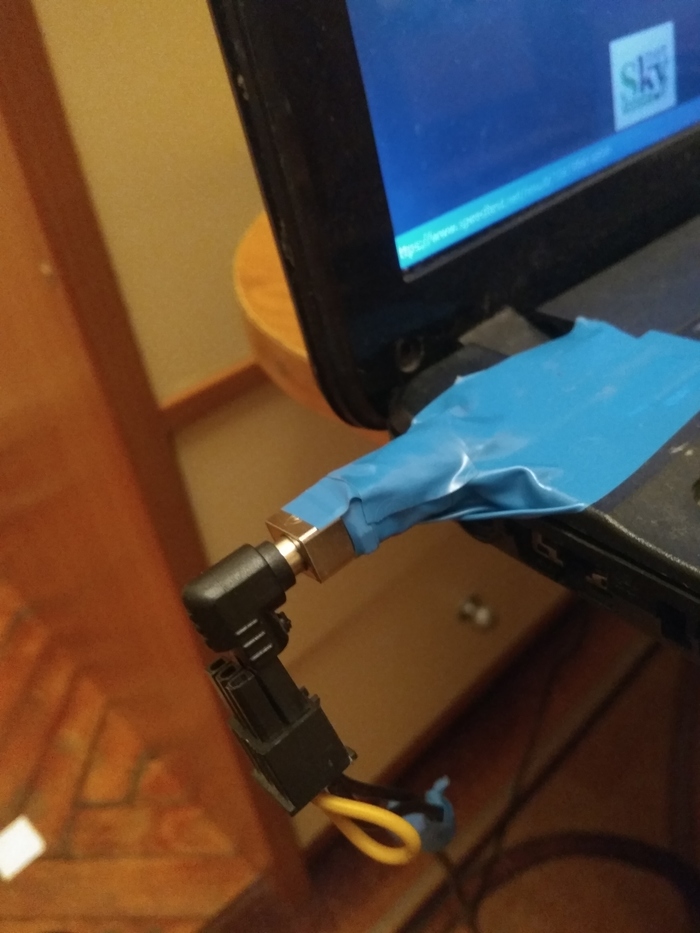

Принесли ноутбук на чистку,попросили сделать аккуратно.разьем зарядки выведен из корпуса,в него вставлен разъем для припайки в блок питания.он вставлен в 6pin разъем.6pin разъем на скрутке напрямую примотан к блоку питания.и все замотано изолентой для надёжности.

Купил телевизор на второй день переодически стало выскакивать это-

Вопрос -это техническая поломка или проблема ОС? Сдать по гарантии или это лечится своими силами. Заранее благодарю за дельный совет. Извиняюсь за качество фото и ошибки.

Всем привет) Принесли объектив на ремонт, с довольно распространенной проблемой - уронили с тушкой на оъектив.
Сам объектив:

Результат на фото:

Чтобы это поправить, нужно разбирать. Приступаем:

Разбираем до основания и вытаскиваем все элементы. Также разбираем всё со стороны байонетного кольца

После проделанной работы пробуем аккуратно выкрутить смещённую резьбу. У меня не получилось, да и часть копруса была пластиковая. Пришлось аккуратно продавить до конца смещенную резьбу, проще говоря сдвинул на один шаг резьбы вниз.
Объектив в разобранном виде:

Иногда после таких падений нарушается геометрия объяектива, и в таком случае мало что можно сделать. Объектив конечно можно будет собрать, но работать он будет плохо - клинить, плохо крутиться и ну и конечно же резкость гуляет. Но тут как говорится пронесло))

Далее собираем всё в обратном порядке и проверяем

Не забываем про возможную пыль и отпечатки на линзах при сборке

Готово)

Ремонт прошёл успешно, объектив снова радует клиента) Всем добра и поменьше поломок
