Знакомый принес планшет Huawei с проблемой после падения не работают наушники. Не буду показывать разбор и прочее оно не важно. Собственно вот что нашлось

Разбираем на составные части чтобы было проще паять

Зачищаем лак и подпаиваем дорожки на месте обрыва. Прямо стыт в стык ибо шлейф статично лежит ему двигаться не положено и паять мычки смысла нет

Сажаем на место коннектор и готово. Собственно цена нового шлейфа около 150р однако его нигде не найти даже на АлиЭкспресс а ещё тут всех делов на 15 минут. Всем добра

Всем привет, захотелось поделиться своей работой и продемонстрировать свои кривые руки. Итак, поехали. Сегодня в ремонте у меня смартфон Samsung Galaxy A5, по нынешним меркам - уже старичок, с простейшей проблемой - не заряжается. Телефон был передан мне моей ученицей, начинающим мастером Ксенией, которая ввиду своей неопытности не решилась делать его самостоятельно и передала аппарат мне. Будем менять разъем.

Осмотр показал почти полное отсутствие контактных площадок, будем наращивать.

Снимаем разъем

И зачищаем контактные площадки поглубже

Чтобы нарастить отсутствующие контакты.

Силовые линии питания + и - наращиваем проводами потолще

И слегка придавив их и придав более плоскую форму - заливаем их маскирующим лаком

Чтобы просушить его под ультрафиолетом для закрепления

Маской закрепляю поэтапно, дабы случайно не сместить уже припаянные провода. Закончив с силовыми линиями, перехожу к остальным контактам, которые наращиваю уже проводом потоньше

После чего снова заливаю маскирующим лаком и сушу, а после сушки зачищаю лезвием

И добавляю еще немного лака по краю для укрепления

После чего можно припаивать новый разъем

Снова укреплять припаянные контакты лаком и подключать к источнику питания

И убедившись что все работает - собирать и отправлять заказчику.

Весь процесс в итоге занял около 40 минут и обошелся заказчику в 500 рублей, если бы это был клиент с улицы, то конечно для него это стоило бы немного дороже.

Живу и работаю в Краснодаре. С радостью отвечу на любые вопросы. Пост создан исключительно из шкурных интересов - собрать плюсов и наработать клиентов ))) Можно минусить! Всем добра!

Не так давно ремонтировал блок питания увлажнителя и делал простейшую автоматизацию с помощью модуля esp 8266.

Плату тогда собирал "на коленке", сейчас же пошел прогрессивным путем, и занялся проектированием платы на компьютере в сервисе easyeda.

Составил схему, подобрал элементы, сделал трассировку дорожек.

Заказал плату в jlcpbcb, с доставкой обошлось в районе 600 рублей, пять плат стоили 2 доллара.

Около трех недель ожидания и платы на руках.

Качество на уровне, дорожки и шелкография читаемы.

Платами доволен, расскажу о косяках, которые были внесены мною и как их исправлял.

Из глобальных ошибок:

1. По незнанию некоторых вещей, стабилизаторы ams1117 на 3.3 и 5 вольт соединил неверно, выход Vin был соединен на GND - пришлось резать дорожки и проблема ушла.

2. Управление увлажнителем реализовано коммутацией минуса питания БП, и следовательно минус с блока заходит на плату управления, и с помощью мосфета IRF540NPBF и esp8266 идет управление подключением минуса.

Также через плату идет 12 В и 32 В, и как раз с дорожкой для 32 В немного косяк - ее ширина получилась 0.4 мм, что катастрофически мало.

По расчетам, для тока около 2 А ширина дорожки должна быть минимум 0.77 мм, а лучше 1 мм.

3. Еще неверно соединил reset esp8266 и поэтому около часа не мог запустить модуль на прошивку.

4. Некоторые площадки под элементы отличаются от нужных, вроде делал под smd 0805, но некоторые получились 0603.

В итоге все глобальные несоответствия устранил и в следующей версии платы это исправлю.

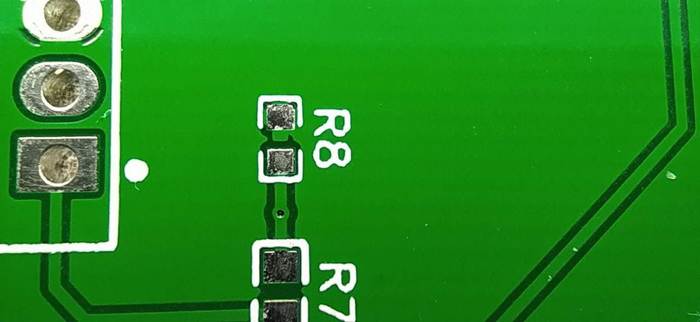

Вот отличия "пятаков" под smd.

Не очень скоро были подобраны элементы для платы, согласно задумке.

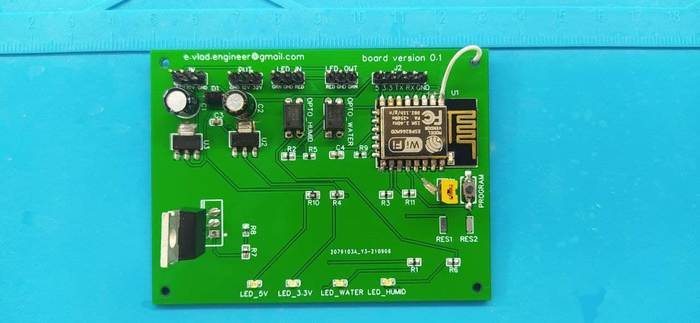

По итогу все элементы запаяны и дальше продолжен этап тестирования и написания программы.

С разных ракурсов.

Плата в работу

С помощью arduino IDE код, написанный согласно задумке, загружен в устройство, используя внешний программатор.

Теперь реализовано две функции - включение/отключение.

И контроль наличия/отсутствия воды.

Тесты с поднятием/опусканием поплавка, для имитации окончания воды в увлажнителе.

Исходные коды добавлю после устранения косяков в коде и на плате.

p.s. Не смог пока устранить наличие "паразитного" напряжения от блока питания увлажнителя на плате управления, при "разорванном" минусе через мосфет.

Всем привет!

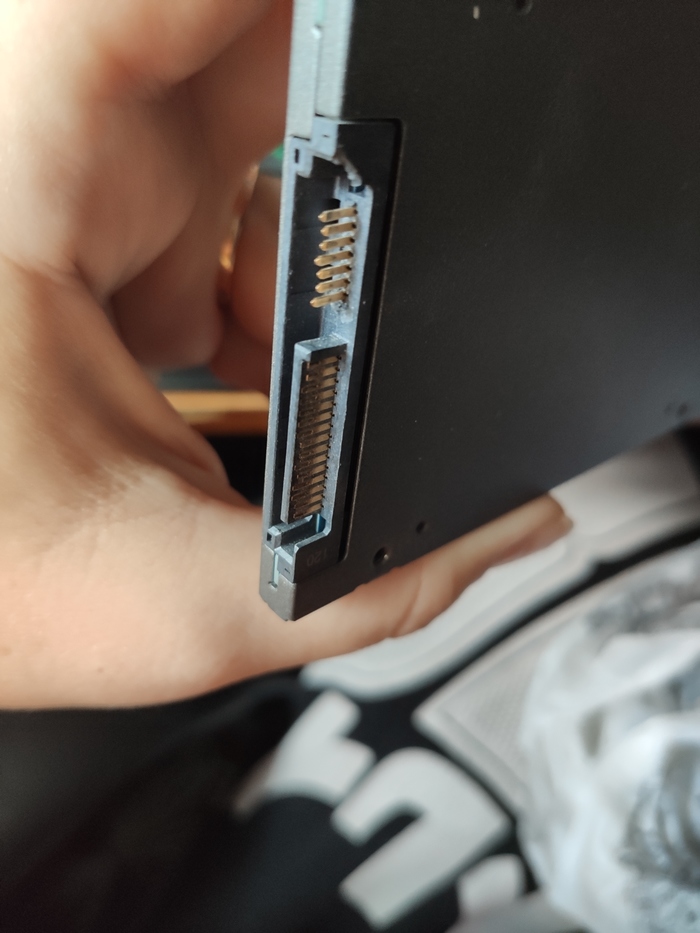

Можно пользоваться этим ssd или нет? Один знакомый сказал, что нельзя, будет замыкание и кердык всей инфе. Другой сказал вытащить осколок, приклеить на супер клей и радоваться жизни

Предистория ремонта такова: первое время монитор включался через раз, потом отказался запускаться совсем. Включался и мерцал логотип LG. Располовинил БП. После вскрытия корпуса БП враг был виден невооружённым взглядом(вздувшийся конденсатор на 25V 68uF).

С другога блок питания донора был снять такой же конденсатор с таким же номиналом и блаполучно заменён.

После замены конденсатора всё заработало нормально.

Прошу не закидывать сса*ыми тапками, авось кому поможет) всем бобра!
