Скачать Фотографии Acer Aspire ES1-111 Quanta ZHK DA0ZHKMB6C0 без сжатия можно по ссылке: https://devicedb.xyz/dev/tags/da0zhkmb6c0/
Поиск schematic, boardview, bios
Telegram: @DeviceDB_xyz https://t.me/DeviceDB_xyz
Привет всем! Был такой набор бит с отверткой, но со временем отвертка начала прокручиваться в основании.
Вот я и озадачился выбором нового набора, и прошу подсказать знающих людей. Есть наборы с алюминиевой отверткой, не будет ли она опасна в плане статического электричества, или КЗ для электроники? Или всё же лучше с пластиковой отверткой, если так, то посоветуйте набор с надежной, чтоб не проворачивалась в месте соединения с битодержателем. Заранее спасибо за помощь дилетанту.

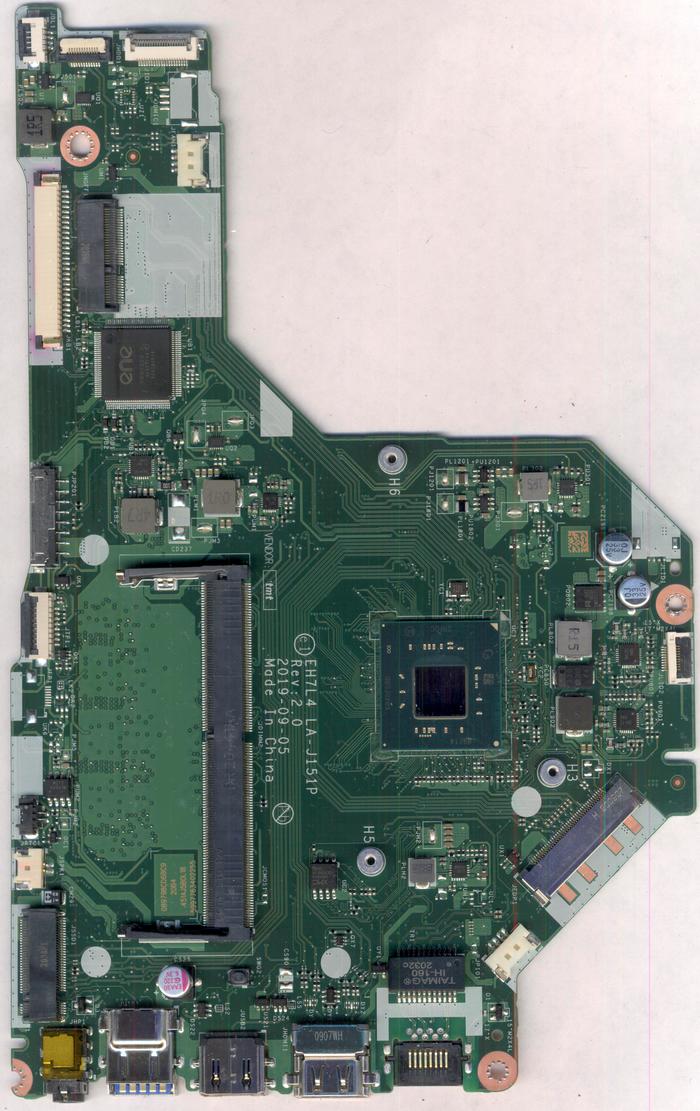

Скачать Фотографии Acer Aspire 3 A317-32 EH7L4 LA-J151P Rev 2.0 в оригинальном размере без сжатия можно по ссылке: https://devicedb.xyz/dev/tags/la-j151p/
Запросы на поиск (Search queries): schematic, boardview, bios
Telegram: @DeviceDB_xyz https://t.me/DeviceDB_xyz
Доброго времени суток, возможно ли как-то логически определить какой должен стоять конденсатор ? Имеется монитор Acer v223hqv, платформа 4h.ok302.a03, e162032 vol.3

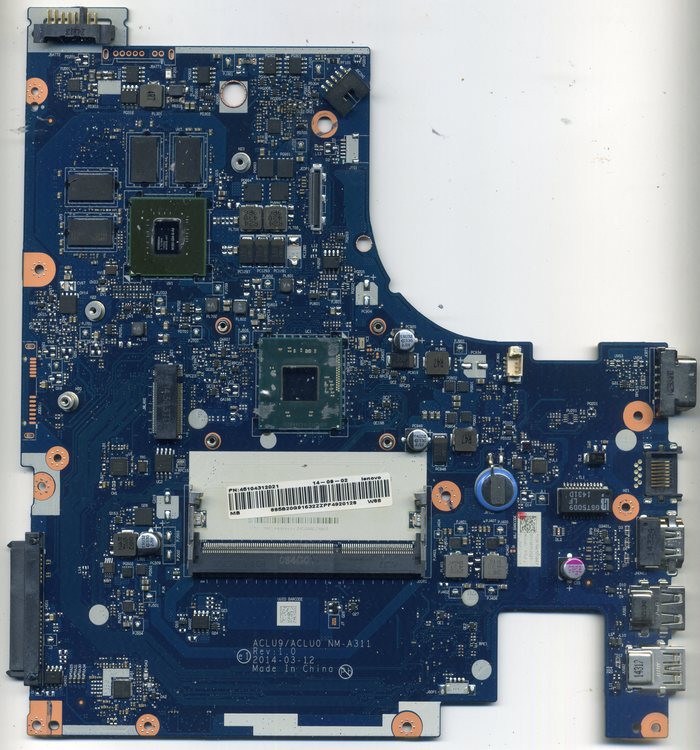

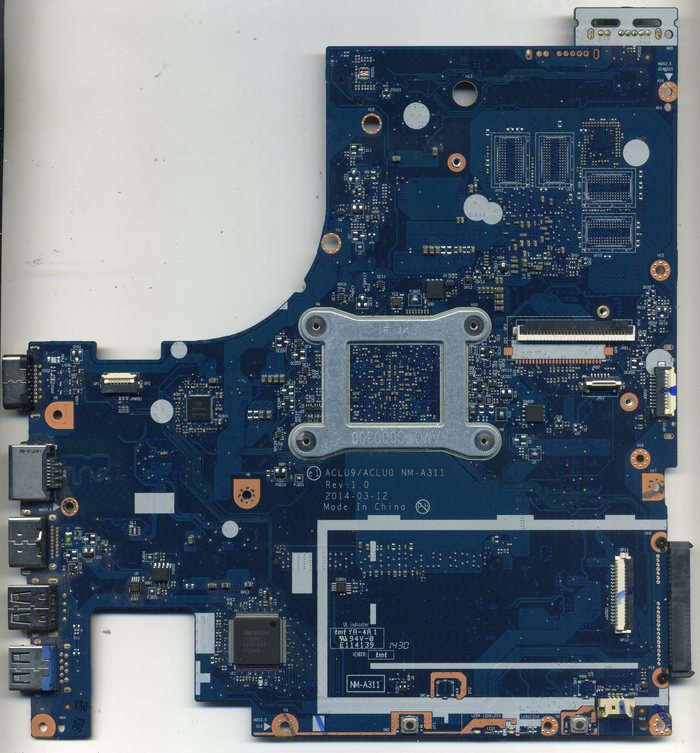

Скачать Фотографии Lenovo g50-30 ACLU9 ACLU0 NM-A311 DIS Rev 1.0 2014-03-12 в оригинальном размере без сжатия можно по ссылке: https://devicedb.xyz/dev/tags/nm-a311/
Добрый.
Я давно как то писал о том, что плата у Iphone XR жирная и намного устойчивее к падениям, нежели те же иксы или 11 прошки.
Так вот.
Брехня всё это xD
Телефон прибыл из дружественного сервиса, для которого я делаю сложные ремонты.
Владислав прива!)
Кирпич упал с дивана на пол. Высота ну сколько там? Сантиметров 40 не больше и сразу же перестал включаться. А если и включался, то спонтанно перезагружался.
При подключении к зарядному кушает хорошо, 1.8А
Все эти симптомы связаны с отвалом процессора, но что бы в этом убедиться окончательно, нужно его чуток погреть)
Разбираю:
Если подключить к блоку питания, то телефон начинал зависать на 170мАмперах. Это говорит о том, что есть инициализация процессора и он работает, но ожидает команды на полноценный запуск. А значит либо отвалился контакт под ним или что то другое неисправно, но по опыту работ с этой моделью скорее всего первое.
Но если сильно нажать на защитку охлаждения проца, то вот:
Понятно. Вытаскиваю плату и кладу на подогрев
Снимаю охлаждение
Оказывается в этот телефон уже лазали и меняли контроллер usb gidra (аналог u2)
Могло ли это сказаться в дальнейшем на неустойчивость проца? Могло. Всё зависит от того, как его меняли (отпаивали или спиливали).
Я, например, использую спиливание. Так надёжнее.
Штош. Выдергиваю процессор:
И зачищаю весь компаунд под ним
Некоторые моменты с облезшей маской пришлось доработать, чтоб не замкнуло при посадке
Далее обычная процедура зачистки компаунда уже на самом процессоре
И его ошаривание с последующей установкой на плату
После запайки нужно это дело проверить
Заипись. Завелось xD
Требую код-пароль для доступа к личным данным)
Шутка. Это нужно для полноценной проверки всего оборудования в телефоне, так как при неполной посадке процессора может не работать всё что угодно от камер до быстрой зарядки.
Сразу лезу смотреть последние логи паники телефона
Ну тут всё понятно. Паника четвёртого ядра процессора, а значит я поломку отдиагностировал правильно)
Можно запаивать охлаждение обратно, делать проклейку и собирать телефон
Готово
С Вас 8 тысяч.
Роняйте ещё xD
А пока что он полежит у меня ещё пару дней на тестировании.
Вот такая вот хрустальная ваза.
Связаться со мной можно по моему нику в гугле или написать в директ инстаграмма.
Там же мы с женой выкладываем текущие ремонты Вашей техники, которые тут показывать я не хочу.
Увидимся))

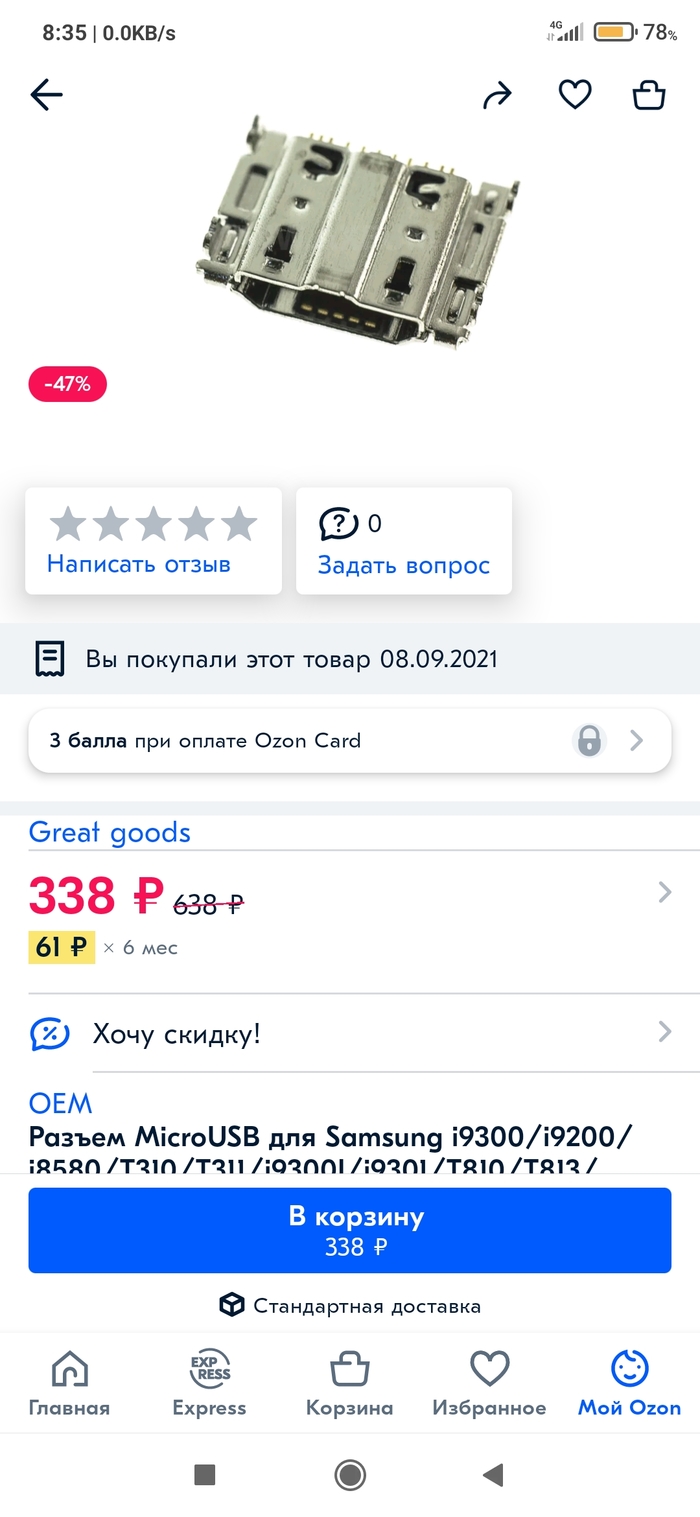

На днях менял разъем питания на таблете от Самсунга i9300 или SM-T819.
С покупкой проблем не возникло, только зачем делать такие хитрые разъемы, где половина ножек не используется, но тем не менее другие разъемы не припаять...

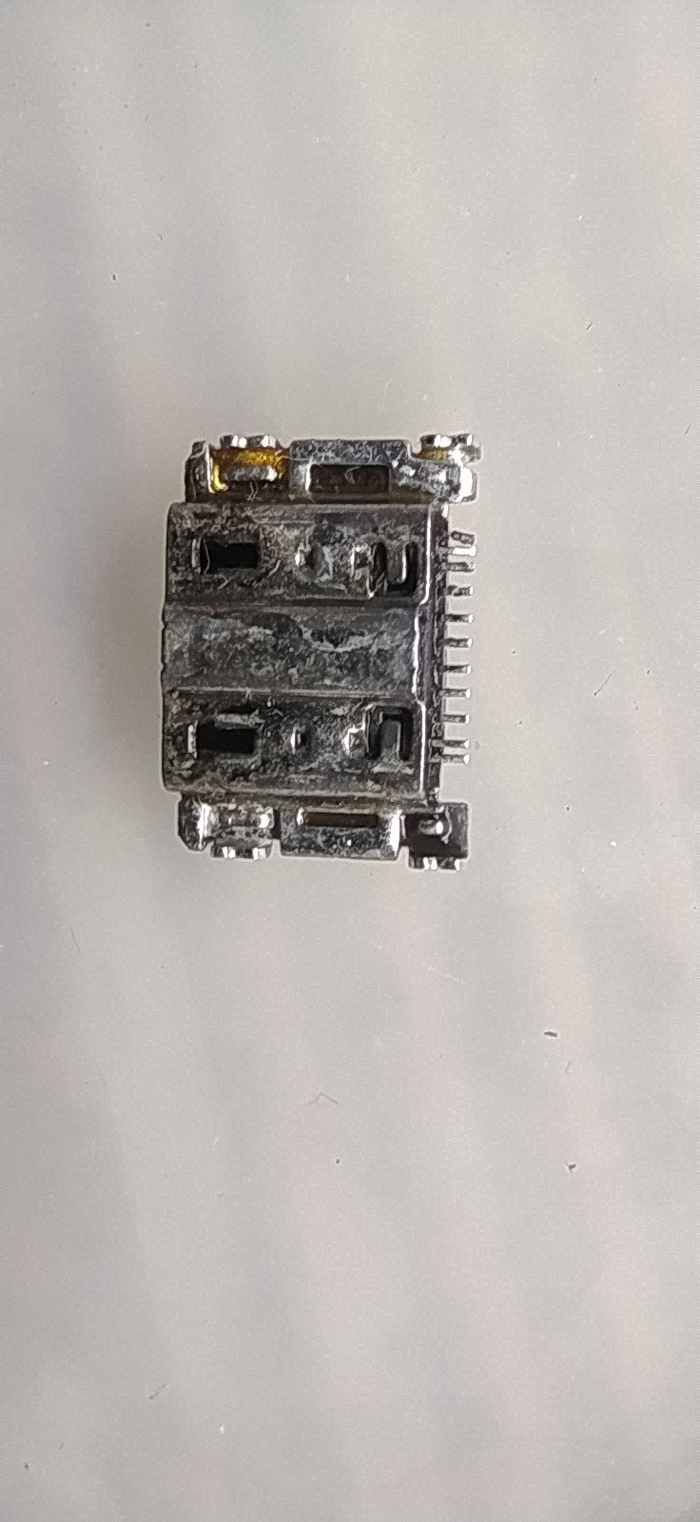

Спаян, но не сломлен
Запаян после прихода
Попала ко мне на ремонт вот такая нитра 580 после майнинга. Симптомы - при включении нет изо, вентиляторы не крутятся.
Разбираю и первым делом проверяю предохранители. Предохранители все живые. Идём дальше и делаем замеры сопротивлений по линиям питания. А в этом нам помогут картинки с замерами от замечательного человека vikonnote.
И тут у нас тоже всё в пределах нормы. Что ж, будем запускать и замерять напряжения. И вот тут всё печально Напряжение ядра(красное) и оба напряжения памяти(синее и жёлтое) отсутствуют. И тут я начал почему-то проверять с конца, проверкой почему нет напряжения ядра. хотя надо было вооружится схемой поднятия напряжений от того же vikonnote и проверять их по началу запуска.
Вот она. это сильно сократило бы время на ремонт.
Ну да ладно. Напряжение на ядро формирует шимка NCP81022. Вооружаюсь схемой и проверяю напряжение питания и сигнал EN.
Это 11 и 10 ноги соответственно. Напряжение питания составило 4,5в, а вот сигнал EN был равен нулю. То есть на микруху не приходит добро на запуск и надо искать где этот сигнал формируется.
Небольшая ремарка. Напряжение питание в 4,5 вольта это очень мало для этой микрухи, но в силу неопытности я на тот момент не обратил на это внимания и начал поиски источника сигнала EN. Но схем нет, ну или я плохо искал, и найти его я не смог. И занялся поисками напряжений на память. На память идёт 2 фазы и каждая формируется шимкой apw8722a.
Проверяю сигнал включения на 7 ноге. Иии, его нет.
Формируется он шимкой питания pci-e (не уверен что это питание pci-e, если что поправьте), на схеме напряжений отмечена зелёным. Там стоит NB671, на чипе маркировка AEA*. Последний символ может отличаться. У меня стоял AEAH.
И что мы видим? Основное питание 0,9в она выдаёт, а вот на 4 ноге отсутствует PG, который является сигналом на включение apw8722a.
Делаю вывод что она неисправна и меняю. После замены появляется PG, появляется EN на apw8722a и поднимаются напряжения памяти(синий и жёлтый). А вот напряжение ядра нет. При этом сигнал EN на 10 ноге появился. Тут я подумал что шим неисправна, заменил её, но результата это не принесло. Напряжения не поднялись. И нет бы обратится к схеме на микруху, полез искать в интернете. И вот на каком то форуме нарыл что VCC на 11 ноге должен не меньше 5в. не 3,3, не 4,5, а именно 5+. у меня же там было 4.5в.
Поиски источника VCC привели меня к линейному стабилизатору 1117. На выходе у него вообще 3,3в. Но через пару секунд, как потрогал щупами, напряжение подскочило до 5в и о чудо, появилось питание ядра. Делаю вывод что стаб глючный и меняю его. После замены он стабильно выдаёт 5 вольт, напряжение ядра есть. Собираю карту, подключаю и... Вентили крутятся, картинка есть, тест на бублике проходит. Ремонт окончен и карта вернулась к счастливому владельцу.
П.С так как на момент написания я уже заклеил конверт собрал карту, то фотки для статьи надёргал из интернета.
