Мой 3D принтер⁠⁠

Привет, лига 3D принтеров! Хочу немного рассказать про свой 3D принтер. Может кому будет полезно, может кто даст советов.

Купил я его в конце этой зимы, сразу после китайских праздников за 26k деревянных. Пришёл Почтой России, в целости и сохранности. Ссылку где купил, дам в комментариях, если хотите.

По сути это клон Ultimaker из алюминиевых профилей. И максимально удешевлённый.

Добавил "корпус" из пвх панелей.

Вот так, картонно, он выглядел пару месяцев назад, почти оригинальная комплектация:

За это время много чего поломалось. В основном - напечатанные детали из комплекта. Уже перепечатал наверно половину. Основная серьёзная поломка которая была - механизм протягивающий пластик. Как оказалось, "расплавился" он от горячего двигателя. Сначала были небольшие признаки недоэкструзии. Настройки слайсера и чистки сопел результатов не давали. И решить недоэкструзию путем добавления мощи двигателю, оказалось полным фейлом.

Печатать замену было довольно интересно. Доработка напильником и пластиковые хомуты сделали свое дело.

Убитые детальки:

Вот так это выглядит сейчас:

Да, оси крепятся напрямую к двигателям.

Головка экструдера, переделал неделю назад:

Головка немного отличается от стандартных. Купил трубку (не знаю точно как это называется) чуть подлиннее. Радиатор и нагревательный блок, прикрутил жестко с дополнительными гайками. Теперь сопло легко меняется, без танцев с ключами и плоскогубцами.

Вентиляторы переделать, ещё руки не дошли.

Вид сверху на блок с подшипниками скольжения:

Знаю смазки много. Это пока что единственная деталь которая люфтит. Есть идея подшипники пропилить вдоль, чтобы лучше прилегали к осям. Из-за люфта на подшипниках, сопло шатается на доли миллиметра, но этого хватает чтобы портить мелкие круги. Не знаю заметно ли это на картинке:

Кишки:

Принтер с двумя блоками питания. Один для стола на 24 вольта, подключен через реле. На 12 вольт - от светодиодной ленты. Тот что был в комплекте, оказался слишком китайским.

Добавил вентилятор для охлаждения драйверов двигателей. Без него были пропуски шагов по x y - осям из-за перегрева, при многочасовой печати. Сейчас пока пропуски излечились. Пока просто лежит, прикрутить ещё руки не дошли, может всю электронику спрячу аккуратно в коробку.

На днях пришел новый механизм для подачи пластика и драйверы. Поставить и настроить пока тоже руки не дошли.

В общем, мой принтер постоянно меняется и дорабатывается.

Свежие игрушки с thingiverse:

Показать полностью 10
[моё] 3D принтер 3D печать Хобби Длиннопост
21
72

Моё первое творение⁠⁠

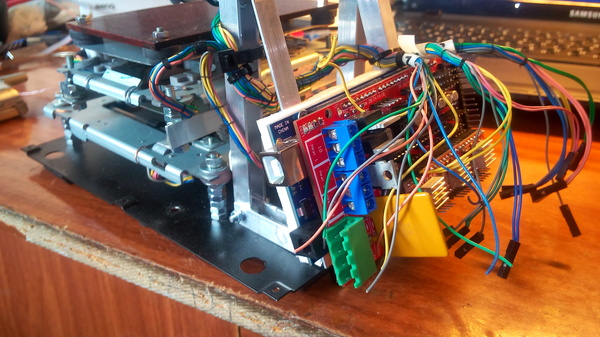

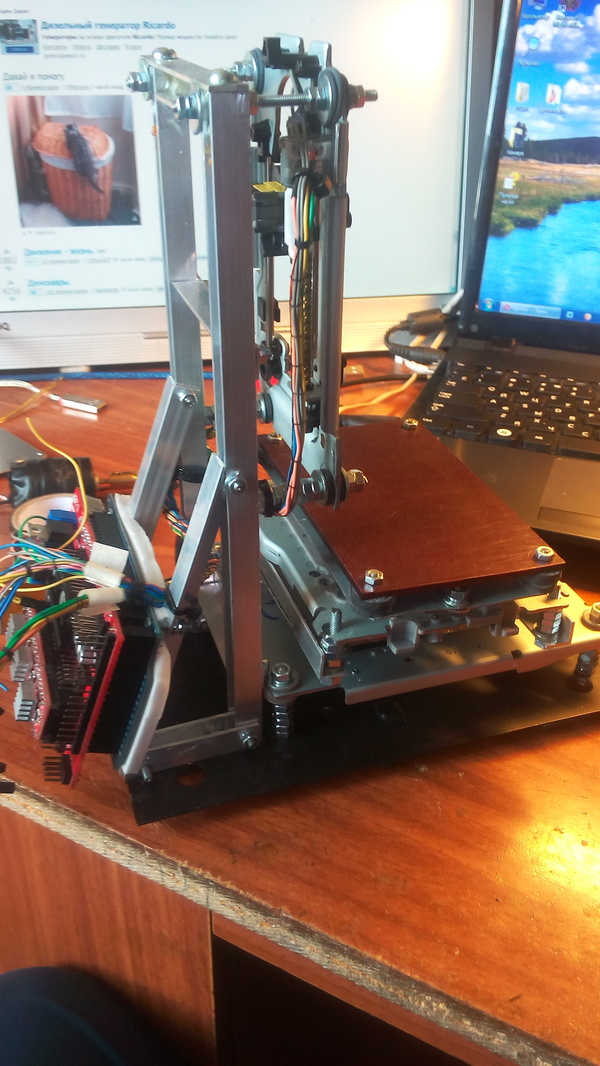

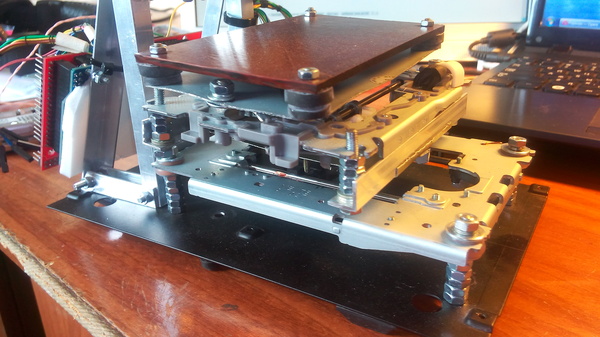

Всем привет. Выкладываю на критику своё творение. Собираю давно и довольно лениво, потерял интерес, так как думаю работать не будет (слишком тяжело для таких приводов) и проще было собрать большой и полноценный (планировал на маленьком печатать части для большого).

Очень хотелось бы получить любые советы по сборке и настройке. Пока меня ничего не останавливает, до настройки ещё руки не дошли )). Экструдер с проволокой пришли на днях.

Показать полностью 3
3D принтер Печать 3D печать Своими руками Длиннопост
23
57

DIY 3D Printers. Или как выбрать принтер для самостоятельной сборки.⁠⁠

Предисловие: Данный пост дался мне с большим трудом. С начало я не мог найти все OpenSorce и RepRap проекты, а когда нашел зашился их сортировать. А потом не мог разобраться как их классифицировать. Но раз статья вышла, то все же разобрался.

Так же данным постом я открываю серию статей "3D ликбез", которые в дальнейшем будут дополнены и войдут в состав книги. Поэтому убедительная просьба - задавайте как можно больше вопросов, и дополнений, все они попадут в книгу.

Сортировать проекты я решил по кинематике (а так же название самых популярных принтеров или родоначальников кинематики) и схеме передвижения HotEnd и Bed (печатающей головки и нагревательного стола). И в данном разделе я не буду подробно разбирать плюсы и минусы каждой кинематики, это тема отдельного поста. (Фото к каждому принтеру вставлять не буду, так как не хватит лимита, количество принтеров огромно. Расскажу и покажу лишь самые интересные)

Внимание!!!!!!! Очень много текста, Очень! Я предупреждал. И не говорите что не предупреждал. Больше конечно названий и ссылок, чем текста,  но реально дофига!

И так, приступим.

XZ-Head; Y-Bed (Prusa kinematics)

1. Prusa i3 - опять же рассказывать особо нечего, самый распространенный и популярный принтер на сегодняшний день. Вы посмотрите сколько его вариаций существует, и это без учета разнообразных коммерческих клонов.

http://reprap.org/wiki/Prusa_i3

1.1 3i2xz - приемник Prusa i3

http://reprap.org/wiki/3i2xz

1.2. Adapto - Prusa с алюминиевой рамой, на этом все, едем дальше.

http://reprap.org/wiki/Adapto

1.3. Abbas - более большая версия Prusa на алюминиевом профиле (260mm x 260mm x 200mm)

http://reprap.org/wiki/Abbas

1.4. E1x

http://reprap.org/wiki/E1x

1.5. Echorap - принтер, примечателен тем, что в качестве каркаса используются трубы и специальный крепеж. В принципе в наших реалиях их можно заменить на хромированные трубы и систему крепления "joker".

http://reprap.org/wiki/Echorap

1.6. FoldaRap - Алюминиевая Prusa, которую можно взять с собой в поездку.

http://reprap.org/wiki/FoldaRap

1.7. Graber i3 - Фанерная Prusa i3

http://reprap.org/wiki/Graber_i3/ru

2. Prusa Mendel - Даже не знаю, стоит ли что то о ней нем говорить. Оригинальная первая Пруса Мендель, на сегодняшний день пожалуй устарела.

http://reprap.org/wiki/Prusa_Mendel

2.1. HardyGraph - продолжение Prusa i2, только с более жестким объемным каркасом из шпилек (Уже не актуален)

https://github.com/HardRainbow/HardyGraph
http://reprap.org/wiki/HardyGraph

2.2. Air 2 - акрил, основан на Prusa i2.

http://reprap.org/wiki/Air_2

2.3. Artifex - основан на Mendel Max

http://reprap.org/wiki/Artifex

2.4. BAM (Big Alu Mendel) - Большой алюминиевый Мендель, отличительной особенностью, что собран он на основе алюминиевого конструктора makeblock, у нас о нем мало кто слышал.

http://reprap.org/wiki/BAM

2.5. Ecksbot

http://reprap.org/wiki/Ecksbot

3. Mendel90 - Очень популярный принтер, отличается достаточно прочным каркасом, причем за основу берут фанеру, МДФ, ДСП, иногда алюминиевый композит.

http://reprap.org/wiki/Mendel90

4. Printrbot - Супер минималистский принтер, жесткости никакой, но печатает, и деталей не много. Плюс признан самым дешевым и простым

http://reprap.org/wiki/Printrbot

4.1 Wallace - Те же яйца только в профиль

http://reprap.org/wiki/Wallace

5. Haeckel - аналог RigidBot. Последний - чисто коммерческий проект, и для него на thingiverse есть модели. Для экспериментов, я бы себе такой собрал, так как очень просто закрывается снаружи панелями, да и можно использовать любой другой профиль, даже стальной. Плюс доступ к основным частям тоже осуществляется без проблем.

http://reprap.org/wiki/Haeckel

6. ToyREP - малюсенькая Пруса.

http://reprap.org/wiki/ToyREP_Build_Manual
http://www.thingiverse.com/thing:945156

7. GolemB и GolemD - первый, на сколько я понял из описания - Бетонный! корпус для 3D принтера! Кто там жаловался на хлипкость акрила? Смело берите бетон и заливайте свой принтер)))) Второй проект - закрытый корпус, одновременно являющийся каркасом для все той же Prusa.

http://reprap.org/wiki/GolemD
http://reprap.org/wiki/GolemB

8. HELLOPRINTER - принтер - трансформер, много всяких функций, разнообразные размеры.

http://reprap.org/wiki/HELLOPRINTER
https://github.com/hello3dprintingworld/helloprinter

9. Hugo - Очень странная Prusa

http://reprap.org/wiki/Hugo

XZ-Head; Y-Bed C консольно закрепленным HotEnd (половинка Prusa)

1. Smartrap mini - даже и не знаю что о нем рассказать, конструкция достаточно хлипкая, много косяков по печати. Ближайший аналог - MC3 от мастер кита, все что сказано об этом принтере полностью подходит к Smartrap.

http://reprap.org/wiki/Smartrap_mini

2. Ormerod 2 - корпус из алюминия, остальное тоже самое

https://reprappro.com/documentation/ormerod-2/
https://github.com/reprappro/Ormerod

3. Eventorbot - Печально известный принтер. По кинематике схож с Felix 2.0. Известен тем, что создатель взял пред заказы но не справился с объемом. Данный принтер далеко не все смогут собрать самостоятельно, но конструкция в принципе не плоха.

http://reprap.org/wiki/Eventorbot

4. AtomX - Расположение осей отличается от названия категории, но все же HotEnd закреплен консольно, схема аналогична с универсальными фрезерными станками

http://reprap.org/wiki/AtomX

5. ETSII UPCT Printer

http://reprap.org/wiki/ETSII_UPCT_Printer/es
https://github.com/UPCTmakers/ETSII-UPCT-3D-Printer

XYZ-Head

1. Alto - Интересный проект, Отличительной особенностью является то, что стол абсолютно неподвижный, а головка перемещается во всех трех плоскостях, причем механика "классическая" - ортогональная

http://reprap.org/wiki/Alto

XY-Head; Z-Bed (Ultimaker kinematics)

1. Ultimaker original и Ultimaker 2 - так же крайне известный и очень хороший принтер.

https://github.com/ultimaker

2. Ultimaker 2 Aluminum Extrusion 3D printer - очередной клон, но на другой раме, принципиальных изменений нет.

http://www.thingiverse.com/thing:811271

3. Eustathios Spider и HercuLien - Большие ультимейкеры, с большим сообществом, грамотной конструкцией, одним словом достойные принтеры, хочу себе такой собрать)

https://github.com/eclsnowman/Eustathios-Spider-V2
https://github.com/eclsnowman/HercuLien

4. Ultimaker TI - Мой собственный проект. По сути компиляция лучших решений, и адаптация по цене и конструкции для Российского сообщества. (Открытие проекта планируется 20 июля 2016)

http://vk.com/ti_printers

5. HackerBot - Достаточно топорный вариант Ultimaker'а с корпусом из алюминиевого корпуса, с чертежами можно ознакомиться здесь:

https://github.com/OSHW/HackerBot/

6. Black Panther QR - Интересная конструкция, особенно подвес стола на тросах, мало где такое увидишь

http://www.openbuilds.com/builds/black-panther-qr.1807/

XY-Head; Z- Bed  (Core XY и H-bot )

Я не буду разделять их на две категории, так как одна механика появилась из другой, и сути не меняет. А так же эти принтеры очень похожи друг на друга, поэтому не знаю стоит ли расписывать плюсы и минусы. В целом механика достойна, сейчас становиться все более популярна. К минусам могу отнести только длину ремня, но раз работает, то особых проблем нет.

1.SmartrapCore - простой как лопата и дешевый принтер, корпус из МДФ

http://www.thingiverse.com/thing:651117

2.D-Bot Core-XY 3D Printer - Очень лаконично и законченно выглядит данный принтер, плюс судя по количеству собранных экземпляров, принтер популярен. И внушительное рабочее поле 300x300x325mm.

http://www.thingiverse.com/thing:1001065

3. Project Locus - монструозный принтер. Нужно больше золота диагональных распорок. Но размер внушительный 300x300x300 мм или 1 кубический фут.

http://www.thingiverse.com/thing:961364

4. CoreXY Cube и PrntQB V2 - Два проекта как братья близнецы похожи. Отличительной особенностью является вынос ремней (CoreXY Cube) или тросов (PrntQB V2) за габарит корпуса. Имея домашних животных или детей, такой принтер я бы делать не стал.

http://www.thingiverse.com/thing:393155
http://www.thingiverse.com/thing:368902

5. Frax 3D - Несколько раз натыкался на него, корпус из листового метала.

http://reprap.org/wiki/Frax3d

https://github.com/frax3d/Frax3D


6. Sandwich200

http://reprap.org/wiki/Sandwich200

7. X3D XS COREXY Printer - фанерный корпус, очень топорный, чем то напоминает SmartrapCore.

http://www.thingiverse.com/thing:730199

8. Garpom

http://reprap.org/wiki/Garpom

9. Остальные принтеры на данной кинематике можно посмотреть здесь. Не стал их всех расписывать так как чертежи и модели есть, а вот описание и комьюнити скудное.

XY-Head; Z-Bed (MakerBot kinematics)

2. VULCAN 400

http://www.thingiverse.com/thing:1460354

XYZ- Head (Delta Принтеры). Опять же, большинство из этих принтеров похожи друг на друга, слегка отличается корпус и крепление диагоналей. Большое комьюнити, есть поклонники.

1. Rostock - с него все началось.

http://reprap.org/wiki/Rostock

2.1. Rostock MAX

http://reprap.org/wiki/Rostock_MAX

2.2. Rostock mini

http://reprap.org/wiki/Rostock_mini

2.3. Kossel

http://reprap.org/wiki/Kossel

2.3.1 COssel

http://reprap.org/wiki/COssel

2.3. 3DR - Напечатанная дельта от RichRap's

http://reprap.org/wiki/3DR
https://github.com/RichRap/3DR-Delta-Printer/

2.4. Rostock-Montpellier

http://reprap.org/wiki/Rostock-Montpellier

2.5. Rostock Prisma

http://www.thingiverse.com/thing:34146

2.6. Delta-Pi

http://reprap.org/wiki/Delta-Pi

2.7 Cherry Pi Delta 3D Printer

http://www.thingiverse.com/thing:210028

3. FirePick Delta - Очень интересный проект, привод диагоналей сделан по оригинальной схеме дельта принтера, именно эта схема применена в промышленных Delta манипуляторах.

http://reprap.org/wiki/FirePick_Delta
https://hackaday.io/project/963-firepick-delta-the-open-sour...

3.1 3d printer nelu - еще одна реализация вышеописанного принтера

http://reprap.org/wiki/3d_printer_nelu

4. THOR Simpson - Экспериментальная механика дельта принтера.

http://reprap.org/wiki/THOR_Simpson

5. Sculptr Delta

http://www.thingiverse.com/thing:1444028

XYZ- Head (Scara robot) Самые интересные и не обычные принтеры (роботы)

1. RepRap Morgan - Скара робот, очень быстрый, но требует колоссальной точности в передачах, иначе будет безбожно врать. Интересный проект, но далеко не как первый принтер.

http://reprap.org/wiki/RepRap_Morgan

2. Wally

http://reprap.org/wiki/Wally

XYZ- Head (ARM robot)

1. 3d print desktop robot arm(DARM) - Роботизирована рука - манипулятор. С тремя степенями свободы. Очень сложная математика, соответствен требует значительных вычислительных затрат от микропроцессора.

http://www.thingiverse.com/thing:1204552

Не принтеры...

1. Holliger - Вообще не принтер, а ЧПУ фрезерный станок, но полностью распечатан на принтере, к теме относится мало, но для общего ознакомления.(К стати преокт заброшен) Интересным техническим решениям я пожалуй посвящу отдельный пост.

http://reprap.org/wiki/Holliger

2. Cyclone PCB Factory - фрезерный станок распечатанный на 3D принтере для фрезеровки печатных плат.

http://reprap.org/wiki/Cyclone_PCB_Factory

З.Ы. Не забываем добавляться в "Лигу 3D принтеров", и выкладывать там свой опыт, а так же в новостное сообщество "3D печатники".

Любые вопросы, вы можете задать мне лично в VK: http://vk.com/tigeer

Всем удачи и спасибо за внимание, ваш ласковый и нежный Tigeer

Показать полностью 8
[моё] Длиннопост 3d Ликбез 3D принтер Гифка
26
14

3D-сканер из молока и смартфона⁠⁠

Возможно, это самая дешевая технология 3D-сканирования, которая может применяться в образовательных целях :-)

Смартфон, пластиковые контейнеры, держатель для телефона, веревка, клей, молоко и вдохновение — это все, что нужно для реализации "молочного 3D-сканера".


Два контейнера поставлены друг на друга. Емкости сообщаются через отверстие, через которое перетекает молоко. Жидкость «обрисовывает» контуры сканируемого объекта, а в это время камера смартфона фотографирует и передает снимки для обработки на компьютер.

Задача аппаратной части устройства — собрать множество сечений, а все «волшебство» 3D-сканирования происходит в программном обеспечении. Скрипт, написанный на Python и использующий библиотеку обработки изображений OpenCV, преобразует изображения слоев в трехмерное облако точек. Данные сохраняются в stl-файл и объект может быть распечатан на 3D-принтере.

Конечно, у такого 3D-сканера есть ограничения в применении. Не стоит использовать объекты, впитывающие жидкость. Для сканирования подойдут небольшие влагостойкие предметы, такие как резиновые мячики.
http://edurobots.ru/2016/04/3d-skaner-iz-moloka-i-smartfona/

3D-сканер из молока и смартфона
Показать полностью 1
3D сканер Обучение
3
10

Приглашение в Лигу 3D принтеров⁠⁠

Тридэшники - пикабушники всех стран объединяйтесь!

Совсем свежая и вкусная лига приглашает всех любителей 3D печати вступить в ее ряды. Для чего это было сделано? Для того, что бы собрать в одном месте интересные посты, горький и сладкий опыт людей, а так же оказывать любую посильную помощь.


Со своей стороны торжественно обещаю наполнять сообщество интересными постами и слезно призываю писать посты в лигу о ваших взлетах и падениях, давайте создадим уютное гнездышко с блекджеком, филаментом и печеньками.


Извиняюсь за очередной пост ниочем, исправлюсь.

Вот вам котика в 3D принтере. Кот мой, тег мое) Простите за качество фото, фоткал на блокнот.

Приглашение в Лигу 3D принтеров
Показать полностью 1
[моё] Лига 3D принтеров 3D принтер Кот Приглашение
28
4

Применение: 3D-печать в химии⁠⁠

Метод FDM обладает средним пространственным разрешением (как правило, 0.1 - 0.2 мм) и обеспечивает возможность изготовления деталей разной формы и уровней сложности. Огромные возможности 3D-печати делают ее весьма перспективной технологией в образовании и науке. Штучное изготовление уникального лабораторного оборудования, наглядных пособий, макетов, моделей (в том числе работающих механизмов с движущимися частями) – все это осуществимо даже широкодоступным методом FDM-печати.

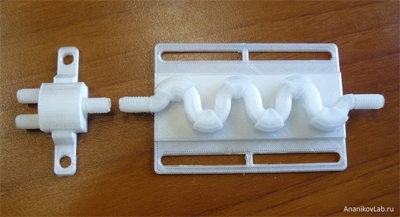

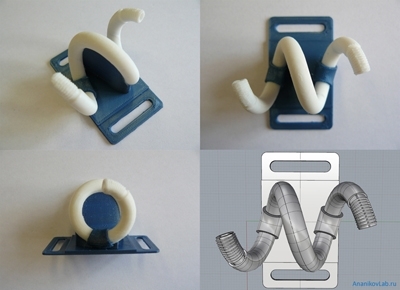

Спиральный канал с креплением, выполненный из двух различных полимеров за один сеанс 3D печати с помощью двух экструдеров, работающих синхронно. Показаны готовые изделия и трехмерная модель.

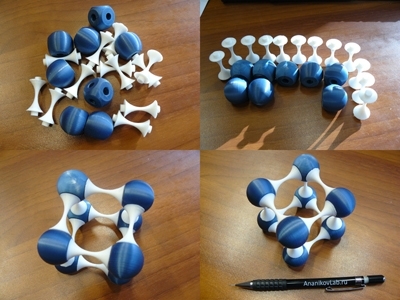

Шаростержневая модель молекулы, выполненная методом FDM печати из пластика PLA. Для получения более высокого качества модель изготавливалась по частям с последующей сборкой.


Высокая химическая стойкость некоторых полимеров (таких как полипропилен, нейлон, полиэтилентерефталат) в комбинации с методом FDM-печати хорошо подходят для изготовления небольшого химического лабораторного оборудования и химико-технологических лабораторных установок. Однако, действительно мощный потенциал 3D-печати раскрывается не при изготовлении стандартного лабораторного оборудования, которое можно купить, а при создании специальных изделий, таких как химические реакторы, смесители и другие элементы химических установок, разработанных внутри лаборатории для уникальных экспериментов.


Технология послойного направления -- достаточно зрелая, чтобы воспроизводить даже тонкие детали небольшого химического оборудования. Например, на рисунке приведена фотография смесителя с тремя входными и одним выходным патрубками. Диаметр внутренних каналов этого смесителя всего лишь 2 мм. Хорошо видны конические насечки на входных патрубках, причем высота этих насечек составляет 0.5 мм. Для увеличения эффективности смешивания внутри центрального выходного канала сделано миниатюрное винтовое ребро.

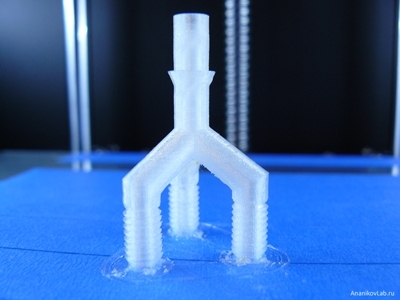

Смеситель-тройник в рабочей камере 3D-принтера, выполненный из полиэтилентерефталата

Смеситель и зигзагообразный микрореактор, выполненные из PET


3D-печать способна значительно ускорить экспериментальные химические исследования, потому что дает возможность изготовления даже сложного многокомпонентного химического оборудования прямо в лаборатории без существенных материальных затрат. Это касается как фундаментальных химических исследований, так и химико-технологических проектов. Для химической технологии 3D-печать предоставляет поистине уникальные возможности за короткий срок изготавливать серии реакторов или другого оборудования с различными конструкционными параметрами для поиска оптимального решения. Затраты на изготовление даже целых серий изделий методом FDM-печати несущественны по сравнению со стоимостью коммерческого лабораторного оборудования. Уже сейчас эта технология может выступать полноценным инструментом в создании научного химического оборудования

Показать полностью 3
