Готовая маска
Маска готова! Ремни прикреплены, ткань натянута. Завтра буду пробовать каково это дело при езде.
Длинновата получилась конечно, но в целом неплохо.
Показать полностью
3
Лига 3D-принтеров
3 393 поста
•
13 937 подписчиков
0 просмотренных постов скрыто
Близняшка
Уже наверное все начали забывать)
Вот такая статуэтка у нас получилась, 3д модель для печати приобрели вот тут:
https://boosty.to/andreykatharsis
Переделывали 3д модель для подсветки, печатали, обрабатывали мы, красила https://vk.com/s.kulikova5
Показать полностью
1
Продолжение поста «Impact GRIG-Sailfin»1
Вживую выглядит так
Специально для хлебушков, которые падают в синий экран при виде надписи «под сток 34мм мотор» и 25мм мотора на модели: НЕТ БЛТ НЕ УПИРАЕТСЯ!
Показать полностью
5
Женская версия Лич Кинга по вселенной Warcraft
Великолепный долгострой и ювелирная работа по склейке ибо там даже плечи собираются как матрёшка =)))
Принтер Anycubic mono X 6k печать и подготовка @Nospire <3<3<3
Материал Anycubic ABS
Высота 230 мм х 220 мм
Краски vallejo, citadel
Техника аэрограф + кисть
*здесь должна была быть вставка теста патоки из моего предыдущего поста*
Четыре разных металика + драйбраш и не только =)))
и конечный результат =)))
На столько была погружена в работу, что фото из процесса практически нет))) Только эксперименты с патокой и натирание жопки, чтобы была круглой)))
Ловите поцелуйчик, а мы дальше работать)))) <3<3<3
жду в своём ТГ канале ^^
Показать полностью
11
ЧБ версия Харли =)
Или тот момент, когда пришлось переделывать пол фигурки с нуля из-за того, что обувь была наклеена не на правильные ноги)))) На фоне другого проекта, что шёл параллельно она хоть и получилась серой и скромной, но не менее милой...
Принтер Anycubic mono X 6k печать и настройка @Nospire
Материал Anycubic ABS
Высота 160 мм х 80 мм
Краски vallejo, citadel
Техника аэрограф + кисть
По краске можно увидеть как мы пытались её снять... =((((
А потом следовал ряд запоротых партий этой обуви, не те настройки печати были, что при первой печати))))
А из нового - попробовали патоку с али =))) великолепная вещь, главное меньше контакта с руками иначе она начинает плавиться..
Но в целом она сделана скромно и мило..
Фото финальное делалось на лету впопыхах, все перчинки/соринки были убраны и никто из фигурок не пострадал.... ^^ Подтертые гетры, помятые шорты.... ММммммм =)
На очереди еще пара постов с Личом, лунтилята и не только...
Держите поцелуйчик =))))
Показать полностью
10
Игрушка для ребенка
Доброго времени суток, уважаемые любители 3д печати!
Как то раз пришло мне осознание того, что я до сих пор не распечатал своему мальчугану ни одной игрушки. Он, конечно, приватизировал некоторые мои неокрашенные танки, но специально для него я ничего не печатал. Тут же было решено исправить эту несправедливую ситуацию. Пару вечеров я потратил на культовом сайте в поисках чего-то интересного. Мне хотелось сделать игрушку, которая долгое время притягивала бы внимание ребенка. Машинок у него много, поэтому я больше смотрел в сторону роботов.
И тут мне попался он:
https://cults3d.com/ru/3d-model/art/robot-2022
Я понял, что это отличный вариант. Решено было печатать робота по частям и замагнитить конечности. Магнетизация принесла мне не мало боль дырка задница мучений. Я сначала выбрал слишком маленькие магниты, потом доставал маленькие магниты, рассверливал отверстия под большие. В процессе сверления отверстий под большие магниты было испорчено пару конечностей, в итоге я плюнул на все и напечатал робота заново в чуть большем масштабе. Я подумал, что собрать робота из деталей разного масштаба будет забавно. Ноги и голова были взяты меньшего размера, туловище и руки большего.
Не буду больше тянуть кота за хвост, переходим к фото.

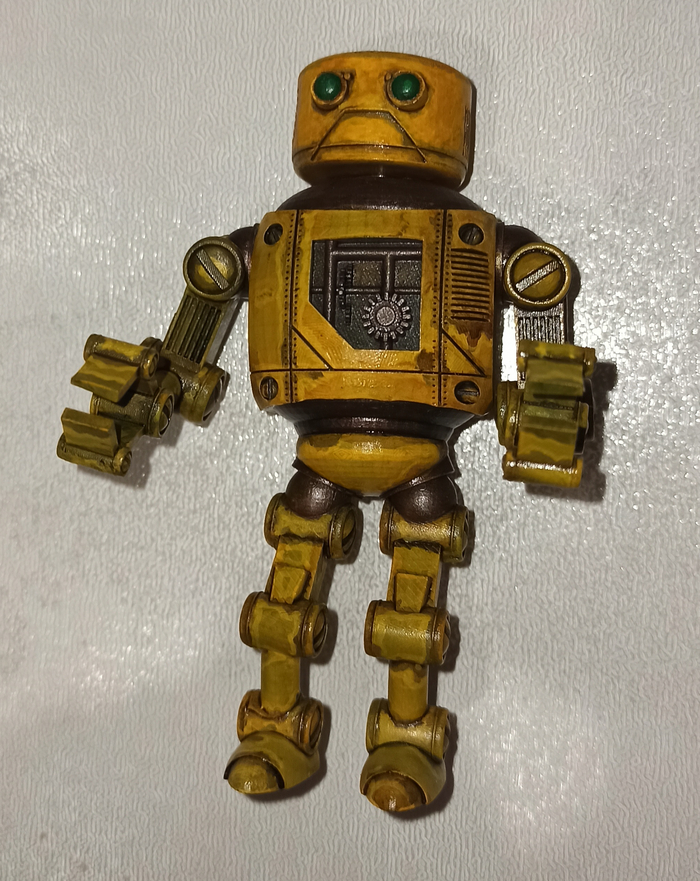

Робот после магнетизации
Цветовую гамму было решено взять такую же как у автора 3д модели. Грунтовку и базовый цвет нанес с помощью аэрографа, остальное кисть. Попытался сделать эффект ржавчины и т.п., получились или нет решать Вам. В конце покрыл двумя слоями лака из баллончика.

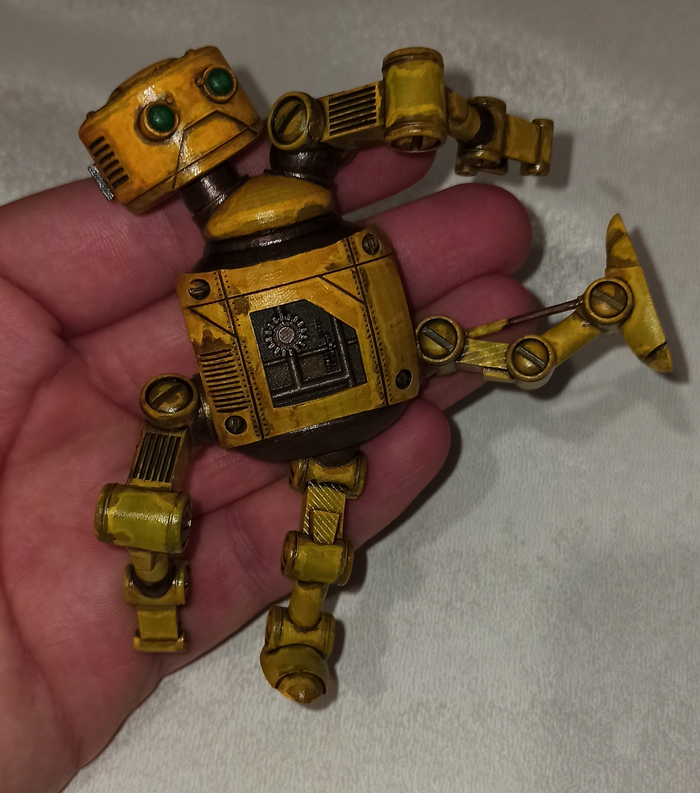

Итог проделанной работы
Игрушка ребенку понравилась, но через пару недель робот был заброшен в долгий ящик.
P.S. извиняюсь за качество фото, снимал на старый телефон при плохом освещении. Кому не хватило шакалов, прилагаю.
Показать полностью
9
Немного о FreeCAD
Много лет назад я пытался найти замену проприетарным CAD-программам и нашел несколько альтернативных вариантов, таких как LibreCAD, OpenSCAD, FreeCAD и т.д. Однако, ни одна из них не смогла полностью заменить популярное ПО, из-за ограниченного функционала, неудобного интерфейса, наличия только 2D-черчения и других недоработок, которые не давали возможности для полноценного проектирования. Но на этой неделе я вспомнил о замечательном проекте FreeCAD и хочу узнать, как у него обстоят дела сегодня. Сразу оговорюсь, меня интересуют в основном модули для машиностроения, всякие архитектурные вещи трогать не буду.
Структура интерфейса изменилась не сильно, но при запуске появилась возможность открыть и посмотреть различные примеры готовых моделей, большая часть функций и справки переведена на русский язык, что не может не радовать. Но к сожалению переведено еще не все.
Появилось много новых верстаков для различных задач.
Особенно радует Sheet Metal, который позволяет создавать листовые детали и выводить развертку.
Та же деталь в развертке:
К сожалению развертка пока не обновляется автоматически и нужно удалять старую и заново создавать при изменениях в детали. Набор инструментов конечно маловат, но для простых вещей вполне достаточен.
Создание и редактирование эскизов выполнено отлично, очень много инструментов для черчения и различных ограничений и параметризации, эта часть очень хороша, за исключением одного но - стандартная комбинация ctrl+c ctrl+v почему-то не работает(
Для копирования частей эскиза есть отдельный инструментарий:

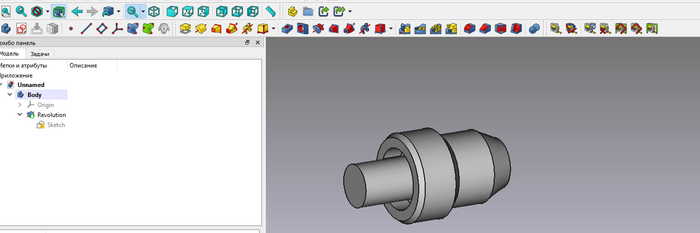

Операции с эскизом, по созданию твердотельной модели, вполне стандартные для CAD: выдавить, вырезать, вращение и т.д. для людей, знакомых с любой популярной CAD-программой, процесс создания детали из эскиза будет выглядеть знакомо. Так же есть фаски, скругления, несколько типов массивов и булевы операции.

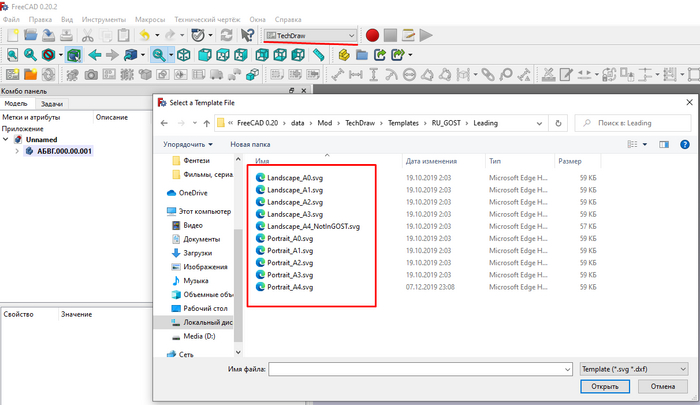

С помощью верстака TechDraw можно создать чертеж детали, в том числе с рамкой по ЕСКД:
К сожалению в чертеж не передается обозначение детали и наименование, так же я не увидел можно ли задать материал детали в модели, все надписи, включая масштаб, нужно делать вручную, простановка размеров почему-то организована хуже чем в эскизе, например чтобы проставить линейных размер нужно сначала выбрать две точки и только потом инструмент простановки размера. Может конечно я в чем-то не разобрался, но пока создание чертежей хромает. А если пробовать оформлять по ЕСКД, то окажется что хромает на обе ноги.
Появилась возможность создавать сборки из деталей на верстаке A2plus (есть еще Assembly 4, но как-то он менее удобен в использовании, хотя там есть возможность вставить стандартные изделия без переключения на верстак стандартных и есть массивы...). Есть ограничения параллельности, соосности, совпадения, под углом и т.д., в общем базовый набор для организации присутствует.

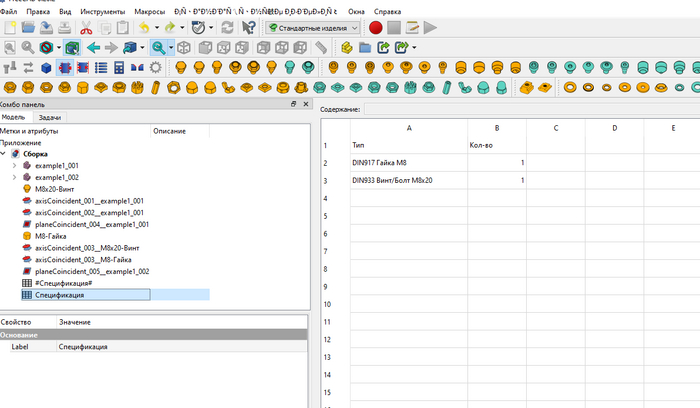

Там же есть возможность создать спецификацию, но почему-то модуль не добавляет стандартные болт и гайку, а спецификация представляет собой excel - табличку без разделения на разделы (сборочные, детали, стандартные и прочие).
Спецификацию можно создать в верстаке "Стандартные изделия", но собственно только они там и будут.
Кстати про сам верстак стандартных, это тоже вещь весьма неплохая, присутствуют болты, винты, гайки, шайбы и т.д., в том числе по ГОСТу, DIN, ISO, в общем есть из чего выбрать.
Еще одно важное нововведение для меня - верстак FEM. Теперь FreeCAD обзавелся прочностными расчетами, что является большим плюсом.
Я рад видеть, что проект продолжает развиваться, и особенно радуют новые функции, связанные с созданием моделей деталей. С моего последнего ознакомления программа ушла далеко вперед и может эффективно использоваться для моделирования деталей, например под печать на 3D-принтере. Что касается сборок, чертежей и особенно спецификаций (ИМХО) еще очень сыро . Может я конечно в чем-то не до конца еще разобрался, надеюсь все окажется лучше, чем на первый взгляд.

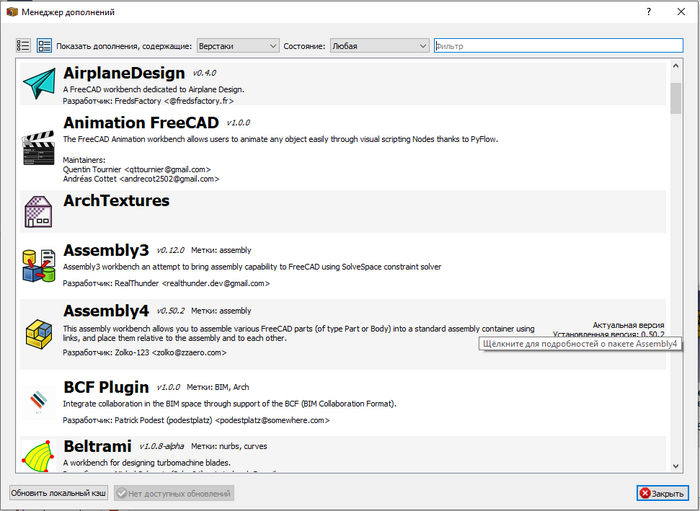

P.S. Верстаки Sheet Metal, Стандартные изделия, A2plus, Assembly 4 устанавливаются отдельно через менеджер дополнений (в панели инструментов), не знаю как по качеству, но количество различных модулей впечатляет.
Если кто-то знает как можно организовать полноценную спецификацию, буду благодарен за совет.
Показать полностью
15
3d печать для чайников. Часть 1. Вводная
Вы никогда не занимались 3д печатью, но вроде бы есть интерес. Не знаете, с чего начать? Тогда вам сюда.
Профи, не проходите мимо, уделите пять минут, чтобы, если что меня поправить.
Коротко, о себе. Про 3д печать знал, пару раз трогал напечатанное. Всё. Так было пару недель назад.
Перед вами двадцать часов печати. Крашено акриловыми красками.
Чтобы 3д-печать состоялась нужно:
1) модель
2) слайсер
3) 3д принтер
1 - модели можно рисовать и скачивать готовые.
Рисовать можно в программах по трехмерному моделированию (возможно слишком обширно объединил) они разные и имеют разные возможности и принципы работы. В основном их можно разделить на ПО для создания моделей (например блендер и другие) и твердотельное моделирование ( компас, солидворкс, фьюжен 360 и другие). Нарисованную модель необходимо сохранить как STL и можно грузить ее в слайсер. (Скачанные stl файлы в основном нельзя редактировать, т.е вы скачали модель и хотите ее поправить - это не так просто, впрочем иногда авторы выкладывают и редактируемые расширения моделей)
2 - слайсер это программа для работы с моделью для того, чтобы принтеру объяснить, что вы от него хотите. Знаю две, но их вроде бы больше ( кура и прюша). В них можно повернуть модель или несколько, расположить их на столе принтера и задать необходимые параметры печати. Их сотни, но если вы только вникаете в суть вопроса и тут для вас есть новые слова, то все параметры вам не нужны, достаточно базовых.
В основном вам требуются:
- выбрать тип пластика;
- температуру сопла (для каждого типа диапазон температур свой) для каждого конкретного пластика температура своя) для разных моделей из одного пластика температура может быть своя и давать разный результат. подбирается индивидуально методом проб и ошибок ( интернет полон советов очень широкого спектра);
- скорость обдува пластика ( пока не научился звать его филаментом) для разного пластика свои рекомендации. Плюс разница в желаемом результате. Хотите более прочное соединение слоев, обдув поменьше. Чтобы края меньше "плавали" больше.
- температура стола (не у всех принтеров стол с подогревом) (опция нужная и полезная) для разных пластиков разная в основном отвечает за печать первого слоя и адгезию (в нашем случае это прилипание первого слоя к столу). Если модель не будет держаться она может упасть или сдвинуться. Это конец данной печати, т.к. 3д принтеры не понимают модель и за ней не скоректируются. Для них печать это просто последовательность действий.
- скорость печати (для каждого принтера есть рекомендуемый диапазон) на начальном этапе превышать его верхний порог не рекомендую. А для первого слоя и повышения качества печати скорость можно ставить сильно ниже.
- скорость перемещения это скорость перемещения головки между циклами печати. Может сильно влиять на время печати модели, но у всего есть разумные пределы. Начните со скорости в два раза выше скорости печати.
- откаты ( они же ретракты) служат для оттягивания пластика назад в сопло, чтобы пластик не "лился" во время перемещения головки.
- тип прилипания к столу. Это дополнительные припуски к первому слою модели, для ее более надёжной и успешной фиксации. Можно не использовать если пластик хорошо липнет к столу на протяжении всей печати.
- поддержки. Это дополнительные структуры, которые нужны для печати "висячих" частей. Некоторые модели без них напечатать или невозможно, или одно из двух ( шутка юмора, примечание автора) крайне рекомендую покрутить модель в слайсере на тему лучшего подхода к печати. (Понимание придет с опытом) например, повернув модель на какой нибудь бок, возможно исключить необходимость поддержек.
После этого необходимо просчитать модель и сохранить результат - это и будет файл для принтера.
Касательно выбора слайсера, мне зашла кура. Моего принтера в прюше нет и я не смог найти необходимую конфигурацию для добавления его в прюше (возможно я немножко не врубился, но пока есть как есть).

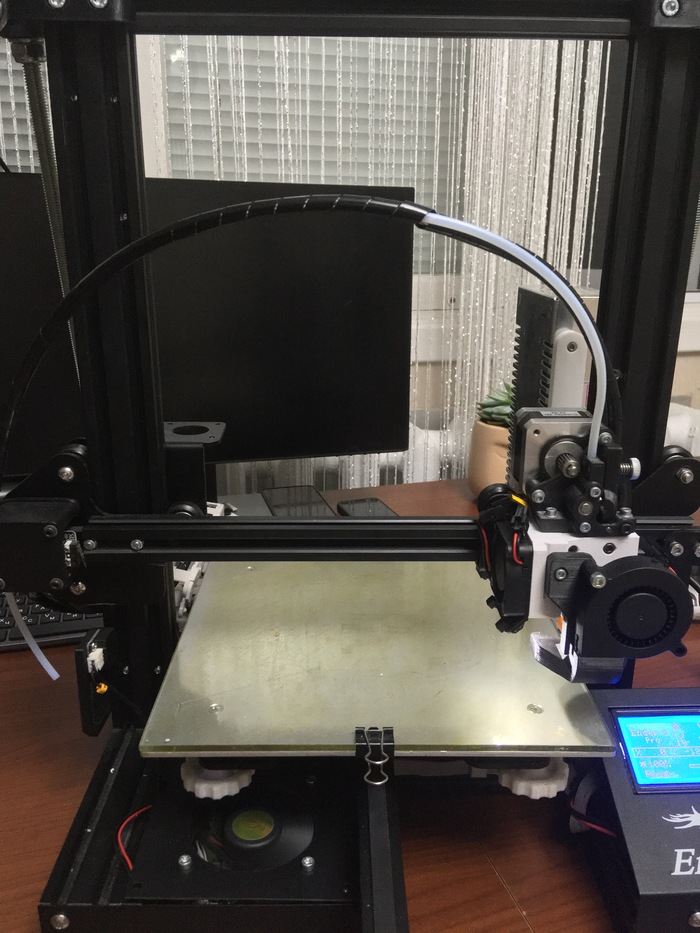

3 - 3Д печать имеет огромное количество неявных взаимосвязей. Посему, я бы рекомендовал недорогой, но новый принтер в качестве первого. Интернет полон предложений б/у, но во первых цены не сильно ниже, чем на новые, во вторых в большинстве из них были чьи то шеловливые ручонки и вносили туда изменения (хорошие/плохие) в данном случае вопрос в том, что разобраться в 3д печати может быть непросто, и добавить себе в изучение неизвестное количество неизвестных я бы поостерегся. О компетенции многих изменятелей конструкции и комплектации могут говорить объявления в духе. "Купил принтер, печатал мало, купил всё необходимое для апгрейда, разобрал, отдам так, просто времени нет собрать, но там дел всего ничего."
Что вас должно интересовать в принтере если вы полный нуб, как я ещё недавно.
- Цена. От 14000 есть достойные внимания модели.
- типы используемого пластика. На мой взгляд надписей PLA и PETG достаточно новичку.
- стол с подогревом это очень хорошо.
- размер стола печати. Очень важно, но с увеличением зоны печати сильно растет цена. (Если деталь не лезет в печать, попробуйте повернуть ее по диагонали)
- порекомендую наличие директа (это когда податчик пластика (это шестерня которая его пихает внутрь головки печати) стоит в самой головке печати, а не отдельно.
- стекло на столе это хорошо. Вместо оригинального это может быть обычное стекло.
Пишу с телефона в час ночи.
До встречи.
