Посмотрите на представленную программу на картинке и дайте ответ: через какое время выполнение команд внутри цикла «Повторять пока» прекратится? Также можно объяснить почему вы дали такой ответ.

#enjoyrobotics

Поскольку мы программируем на микроконтроллерах, на которых построены такие платы как Arduino или ESP32, то и рассматриваемые способы будут применимы как раз для них:

Самые простые и удобные 3 способа.

1. Использование аналоговых датчиков температуры вроде TMP36 или LM35, с подключением к аналоговому входу Arduino. Контроллер считывает выходное напряжение с них, преобразуя аналоговый сигнал в цифровой, а затем по формуле считается текущая температура (для каждой модели датчика она своя и ее можно найти в технической документации к купленному компоненту).

2. Использование цифровых датчиков температуры вроде DHT11 или DS18B20. Они могут быть подключены к Arduino с использованием различных проводных протоколов вроде OneWire или I2C. Данные с датчиков можно получить, используя уже существующие библиотеки под каждый из них.

3. Для измерения высоких или очень низких температур поверхностей/жидкостей используйте термопары и модули на базе микросхем MAX6675 или MAX31855, которые могут сравнивать их температуру с температурой окружающей среды (температура холодного спая). Эти модули могут быть подключены к Arduino по протоколу SPI.

Подписывайтесь на наш полезный и образовательный канал!

#enjoyrobotics

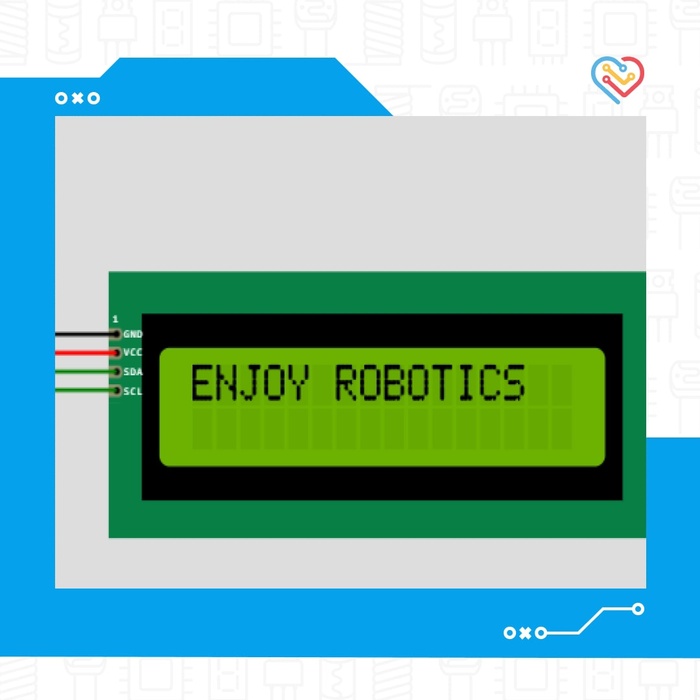

Мы используем такие дисплеи в наших обучающих наборах «Умный дом» и «Автополив» и потому иногда получаем обратную связь в виде вопросов касаемо запуска дисплея. Не у всех получается с первого раза, но в этом и смысл жизни, чтобы учиться и становиться лучше!

1. Чаще всего пользователи сталкиваются с отсутствием выводимых символов на дисплее, хотя код и подключение верны. Если ваш дисплей подключается по 4-м контактам, то, значит, он имеет модуль I2C интерфейса, припаянный с его обратной стороны: там расположен синий подстроечный (переменный) резистор, который отвечает за регулировку яркости выводимых символов. Маленькой крестовой отверткой его можно подкрутить до нужного вам значения, но не переусердствуете, ведь при максимальной яркости дисплей просто будет показывать закрашенные квадратики.

2. Более редкая проблема заключается в том, что некоторые дисплеи могут поставляться с микросхемами I2C интерфейса с разными адресами. Обычно, это 0x27. Но в редких случаях (в последнее время такие ситуации совсем не возникают, но мы упоминаем на всякий случай) помогает указание адреса 0x3F. Это указывается на этапе инициализации, в самом начальном разделе кода при объявлении переменных, констант, подключении библиотек и прочего.

3. Будьте внимательны при подключении: выводы SDA и SCL должны соответствовать выводам A4 и A5 на платах Arduino Uno / Nano соответственно, поскольку только эти выводы поддерживают двухпроводное взаимодействие по I2C интерфейсу.

P.S. Пишите о своих наиболее частых проблемах с данными дисплеями в комментариях :)
