Весной в продажу поступит новый ODROID-N2 на новой платформе -, возможно, процессоре Amlogic S922X.

Из-за проблем с поставкой оперативной памяти, компания аннулировала ODROID-N1 на процессоре RK3399, они решили заменить на ODROID-N2, используя новый процессор с поддержкой DDR4. На сайте производителя не представлена информация о процессоре и в интернете начала появляться информация, что возможно это новый процессор Amlogic S922X.

Устройство, как отмечается, станет одним из первых (а, возможно, первым) мини-компьютером на аппаратной платформе Amlogic S922X. Этот процессор содержит шесть вычислительных ядер в конфигурации big.LITTLE:

четыре ядра ARM Cortex-A73 работают на частоте до 1,8 ГГц, а два ядра ARM Cortex-A53 — на частоте до 1,9 ГГц. За графику отвечает графический чип ARM Mali-G52 с частотой 846 МГц.

Одноплатный компьютер будет доступным в 2-х комплектациях: с 2/4 Гбайт оперативной памяти DDR4. Возможен вариант с установкой флеш-памяти формата eMMC. Помимо встроенной памяти, можно подключать карты памяти microSD.

Среди доступных разъёмов: HDMI 2.0a для вывода изображения в формате 4K/60p, четыре порта USB 3.0, порт Micro-USB 2.0, гнездо для сетевого кабеля (имеется контроллер Gigabit Ethernet).

Среди поддерживаемых интерфейсов упомянуты: I2C, UART, PWM, SPI, S/PDIF, ADC, GPIO. Кроме того, есть инфракрасный приёмник. Габариты платы 90 × 90 мм.

Компания предоставит для платы образ Ubuntu 18.04 LTS с ядром Linux 4.9 и Android 9.0 Pie. Разработчики запустили Wiki страницу, сейчас она находиться на стадии разработки.

Цены на компьютер: модель с 2Гб памяти - $63, 4Гб - $79.

ARMLab - канал про одноплатные компьютеры в Телеграм

Добрый день!

С программированием, электрикой и электроникой никогда связан не был, но решил озадачиться изготовлением электронного устройства. Купил 3-д принтер, гору радиодеталей, ардуину, датчики и тд. и стал разбираться.

Сейчас выглядит устройство так:

от 4 батареек типа "D" работает система, включающая в себя: 3 ИК датчика(2 концевика и один активатор на препятствие (по взмаху руки запускается прибор)), коллекторный двигатель, драйвер к нему и ардуино(в последствии какой то микроконтроллер типа атмега или аттини).
Двигатель приводит в движение вал с трапецеидальной резьбой, по которому бегает гайка-муфта вверх-вниз, толкающая небольшой рычаг.
Проблема такая:
На холостом ходу(без усилия на гайке) гайка нормально и резво бегает вверх-вниз, все работает как надо.
Но как только к гайке нужно приложить бОльшее толкающее усилие, процесс замирает. Двигателю не хватает либо напряжения, либо силы тока, либо и того и другого, чтобы провернуть вал.

Имеется:
Ардуино уно
Драйверы двигателей:
FAN8082  Ссылка на описание
LM239D  Ссылка на описание
HG7881 Ссылка на описание - этот использую сейчас, т.к. другие не могут запустить ни один двигатель.
Коллекторный двигатель
(сейчас стоит тот, что поменьше, т.к. тот, который от шуруповертов даже запустить ни с одним драйвером не смог) их характеристики не знаю.

Датчики линии:
TCRT5000 на платформе LM393 Ссылка на описание
2 используются как концевики и 1 для бесконтактной активации устройства

Вопрос к знатокам: может быть ну его нахуй? какой драйвер нужно поставить или что вообще можно придумать, чтобы на двигатель выводилось бОльшее напряжение и бОльшая сила тока?
На данный момент максимум на двигатель выходит после драйвера 1 А и 1 В. Хотя, напрямую от 1 батарейки жрет 1.5 В и 2.3 А, 2 батарейки, в 2 раза больше соответственно и усилие на валу очень большое.
решение должно быть простое и дешевое.

В этой статье пойдёт речь о том как установить ОС на Raspberry pi.

Для начала нам нужно иметь при себе некоторые вещи, а именно: ПК с Windows, микро СД картачку минимум на 4 гб, лучше 8 и более также она должна быть 10 класса или больше (для ранних версий просто СД карту), картридер, интернет, а также саму плату raspberry pi для проверки правильности образа СД карточки.

Шаг 1: подключение СД карты

Вставте микро СД карту в картридер, а его в свою очередь воткните в ПК.

Шаг 2: фотрматирывание карточки

Желательно скачать программу "SD card formatter" но можно и стандартной опцией Windows, я расскажу как это сделать при помощи программы.

Загружаем программу с левого сайта например вот сылочка: https://sdformatter.ru/, далее устанавливаем.

Как только мы зашли в программу она сразу определит вашу карту (если она конечно вставленна в ПК) далее выбираем режим quick format и жмём кнопку "Format"

Ждем окончания процесса форматирывания (примерно 5-20 сек).

Шаг 3: подготовка к установки образа

Качаем программу Win 32 Disk Imager вот сылочка на оф. сайт: http://disk-imager.ru/download.html далее устанавливаем программу.

Шаг 4. Теперь идёт небольшое развлитвление на две части одна про RetroPie, другая про Rasbian.

ПодШаг 1: установка RetroPie

Заходим на оф. сайта: https://retropie.org.uk/download/ и выбираем версию своей платы (есть для плат с нулевой по третью) далее скачиваем образ. Так как он поставляется в архиве, его нужно распаковать и запихнуть в пустую строчку в программе Win 32 Disk Imager

Выбираем свою СД карту здесь:

И жмём кнопку "Write"

Теперь ждём окончания работ по записи всех файлов на карту.

Все готово, бежим встовляем карту в плату подключаем питание и у вас должна пойти загрузка системы RetroPie.

ПодШаг 2: установка образа Rasbian

Заходим на оф. сайта: https://www.raspberrypi.org/downloads/ и выбираем из двух окон (Boobs и Rasbian) выбираем тот самый Rasbian (рис. 1), потом выбираем что хотим его с гравическим интерфейсом(весит примерно 5 гб) (рис. 2) далее скачиваем образ.

Если хотим съэкономить нервы то скачаиваем Noobs (рис. 1), выбираем Noobs Lite (рис. 3) или просто Noobs (рис. 4) и загружаем. Далее делаем всё по инструкции ниже

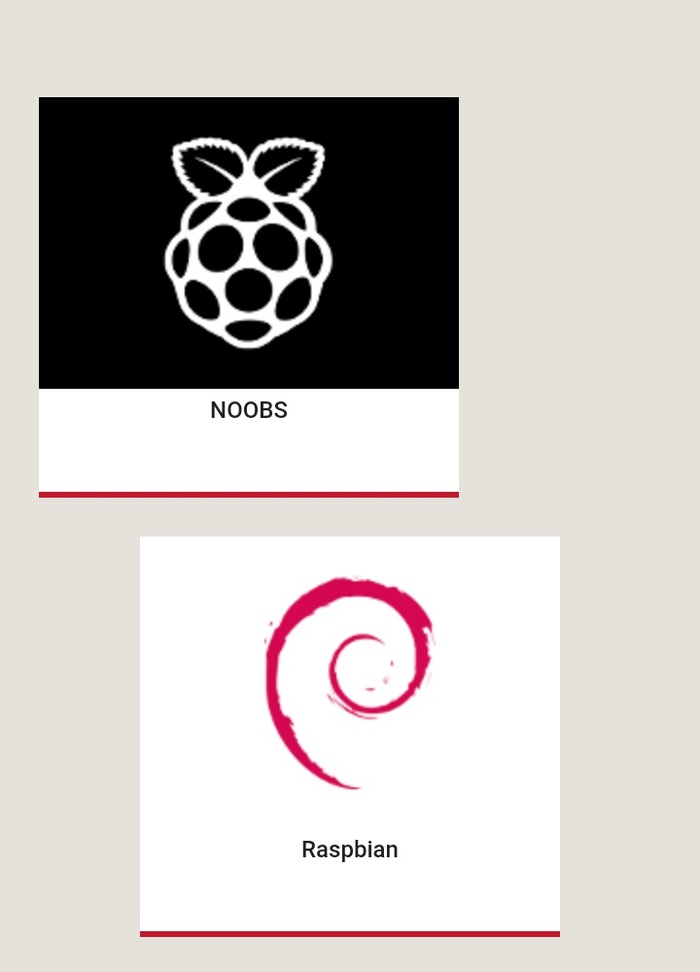

Рис.1

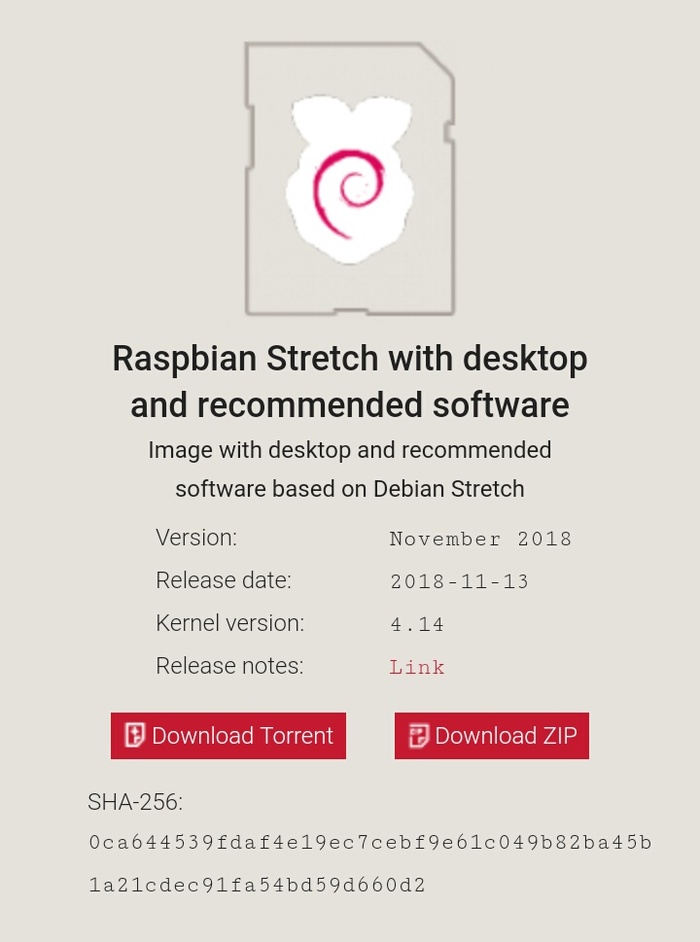

Рис.2

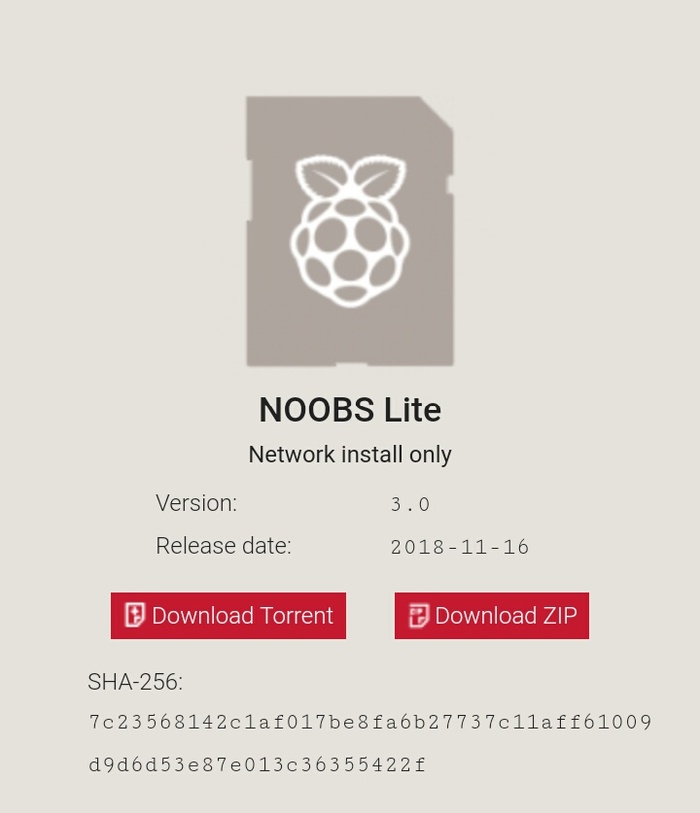

Рис.3

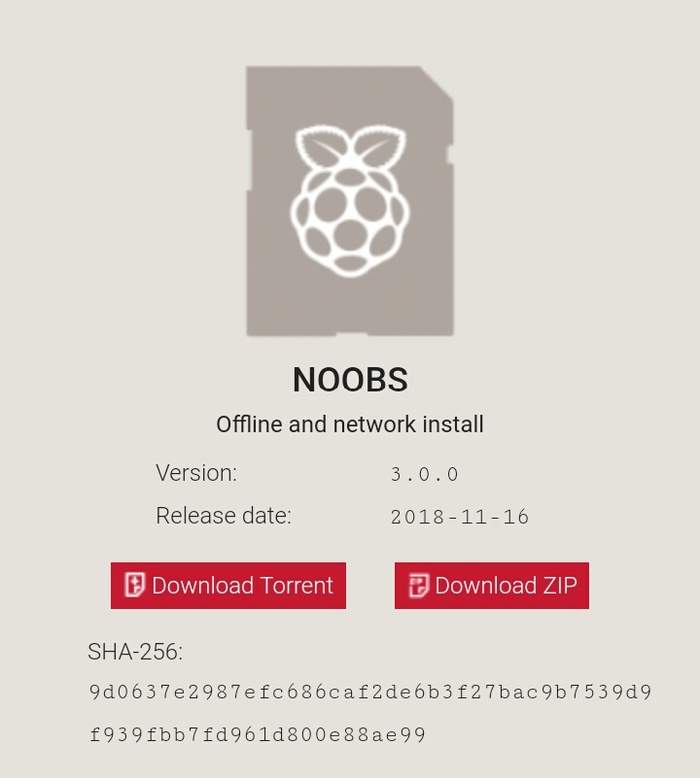

Рис.4

Так как он поставляется в архиве, его нужно распаковать и запихнуть в пустую строчку в программе Win 32 Disk Imager.

Выьераем свою СД карту здесь:

И жмем кнопку "Write"

Теперь ждём окончания работ по записи всех файлов на карту.

Все готово, бежим встовляем карту в плату подключаем питание и у вас должна пойти загрузка системы Rasbian или Noobs, смотря что вы выбрали (если Noobs Lite, то при первом запуске необходимо подключение к интернету).

Шаг 5: можно пойти и со спокойной душой пойто пить чай

Спасибо за чтение этого поста!

PS: статья будет редактироватся.
