Привет, Пикабу! С недавнего времени работаю электромонтажником, и хочу поделиться случаем с этой самой работы. Возможно, кому-то будет полезно.

Значит, ситуация. Загородный дом, ремонт уже сделан, осталось занести мебель и можно въезжать. Однако, незадача, не работают сенсорные переходные выключатели света Livolo (как на фото из интернета):

Выясняем входные данные. Черновую проводку исполнял неизвестный иногородний ноунейм и сейчас не берёт трубку. Проекта так в глаза и не увидели, есть только инструкция к выключателю на английском и небольшое пояснение на русском. Приехали в первый день, что-то потыкались, попрозванивали, но ни капли жизни в китайскую технику так и не вдохнули. На следующий день бригадир доверяет эту задачу мне и сажает разбираться. Начинаю расследование.

Итак, что я знаю о проходных выключателях и чем они отличаются от обычных? Если обычный выключатель расцепляет фазный провод, то проходной даёт току как бы два пути на выбор. Поэтому к нему идут три провода: фазный и два обратно в скрутку, на другой переключатель. Ко второму приходят два этих провода и фазный, который уходит на светильник. Главное, что я усвоил из этого знания: выключатели цепляются последовательно. Окей, рисуем под это дело технологичную монтажную карту кабелей, основанную на физическом расположении частей в пространстве:

Квадрат по центру - коробка со скрутками. Согласно ранее проведённым исследованиям на Ютьюбе о монтаже скруток, пробуем понять как они собраны в распределительной коробке. И молимся, чтобы предыдущий электрик сделал всё правильно.

Получилась вот такая картина:

Что это всё значит? Подключение выполнено кабелем ВВГ 3х1,5 стандартных цветов: сине-белый (с), белый (б) и жёлто-зелёный (з). Номера кабелей согласно нашей высокоточной карты. Итак, первая струтка: ноль, который пошёл напрямую от распределительного щита на светильник. Вторая - земля, которая так же идёт на светильник. Третья и четвёртая - те самые два варианта прохождения тока между переключателями. Скрутки без номера это участки щит-переключатель и переключатель-светильник. Если всё правильно, то мультиметр это покажет, когда вернёмся на объект. Теперь изучим схему из инструкции.

Вот она, опять же из интернета:

Разъёмы справа налево:

Com - соединение для сопряжение

L - приход фазы

L1, L2 - потребители

Земля (в него даже болт не был вставлен, так что без неё)

Что нам пытается сказать эта схема? А то, что если ты хочешь управлять светом из разных частей комнаты, то цепляй-ка ты нас, братан, параллельно. А ещё один проводок кинь, чтобы мы  общались друг с другом. Сопрягались, что называется.

Интересно, давай пофантазируем какими должны быть скрутки в коробке в таком случае и сможем ли мы объегорить схему существующую.

Итак, что у нас тут. Ноль и земля идут сразу на светильник, три фазных провода скручиваются в единое целое, жёлто-зелёный провод до переключателя используем как фазный и кидаем на светильник (2б-3з), синий используем для соединения переключателей (com). В таком случае у нас получилась бы корректная схема, прям как производитель завещал. Но так как вскрывать новенькие стены, искать коробку и восстанавливать заводскую корректность было бы решением, мягко говоря, непрофессиональным, пришлось импровизировать.

Сопоставив скрутки и пораскинув мозгами решение пришло: использовать жёлто-зелёный провод как фазный и технологично вкрутить его в пару к белому фазному на фазном переключателе.

Что ж, приезжаем на объект, прозваниваем провода и, да, предыдущий электрик всё сделал правильно. Воплощаем задумку, сопряжаем переключатели и проблема решена.

С этими выключателями был ещё один момент: некоторые светильники беспорядочно мигали. Оказалось, что это были модели выключателей с функцией дистанционного управления и проблема устраняется сопряжением с пультом.

Прошу прощения за непростительную вырвиглазность высокотехнологичных схем расположения. Фоткал на тапок при плохом свете и докручивал в редакторе вк.

Эта история приоткрыла для меня мир ремонта. Я в очередной раз узрел, как далеки друг от друга проектировщики и исполнители. Даже в стильном и классном доме.

Спасибо за внимание.

P.S. Баянометр ругался на фотографии аналогичного качества.

Всем привет. Продолжаю серию постов про ремонт в 4-х комнатной квартире.

Внимание! Очень длинный пост.

Предыдущие посты:

Сложности и ошибки ремонта в панельном доме про перепланировку

Сложности и ошибки ремонта в панельном доме. ч2. Перенос щитовой. про реконструкцию электрощитовой.

Про ошибки и сложности больше писать не буду, теперь речь пойдет о качественной электрике и слаботочке.

Еще в начале ремонта мы заказали дизайнера и вместе с ним мы сделали проект квартиры.  Сначала мы определились с планировкой и расположением ключевых мест в квартире, а потом слой за слоем проектировали отопление/электрику/сантехнику/вентиляцию.

Желтые уголки это камеры и их рендеры в проекте. Пока упустим этот момент.

На двух лоджиях у нас располагаются рабочие места, там будут стоять стационарные компьютеры.

В столовой будет большей телевизор на стене, по которому по задумке на новый год будем смотреть поздравления президента =).

Телевизоры так же на кухне и в спальне. В гостевой будет проектор, напротив дивана на белую стену.

В центре квартиры огромный шкаф для всего всего, что бы больше не было шкафов. Он будет вровень с дверными проемами, которые мы заранее передвинули.

Напротив шкафа, в прихожей, где камера 03, будет стоять новогодняя ёлка.

Теперь по порядку.

Начнем с освещения. Изначально я хотел использовать потолочные шайбы от Yeelight. Форма мне понравилась, и для пробы, я купил одну.

Попробовал, 2 дня поигрался с настройками и автоматизацией. После 5 дней использования пульт был ответственно спрятан ребенком, как позже выяснилось за диван, и управлять приходилось с телефона или по сценарию их умным радио-выключателем. Минус их выключателя в том что там задержка до 2-х секунд, это же пока сигнал в китай сбегает за разрешением...  а без интернета вообще не работает. Вот так вечером однажды пропал интернет, и мы сидели с фонариками потому что включить не могли, помогла только перезагрузка с выключением автомата. Перевел я эту лампу на обычный выключатель с разрывом фазы, теперь он включается сразу, но постоянно теряет подключение к хабу.

Теперь мнение поменялось об умных лампах и я решил что ставить буду только тупую лампу прямого действия - без режимов, настройки яркости, привязки к интернету и без пульта. Хотя идея управления состоянием света и тип люстры в виде светодиодной шайбы мне нравиться.

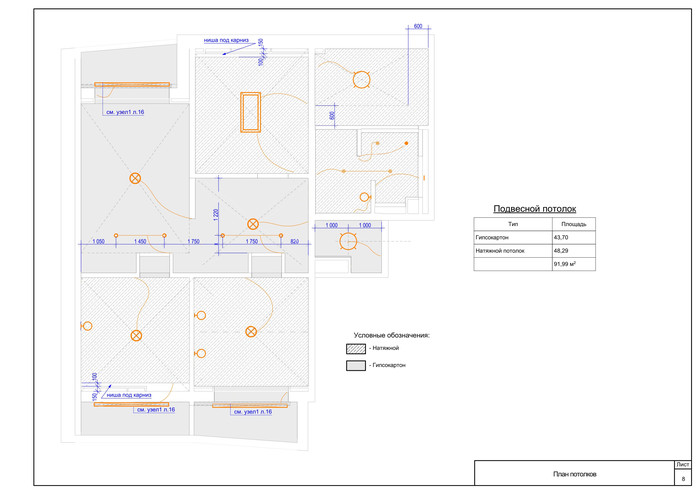

Схема освещения квартиры выглядит вот так.

По всем комнатам, как правило одна точка освещения в виде светодиодной плоской шайбы в центре комнаты.

* В столовой по центру над столом большая прямоугольная светодиодная люстра.

* В ванной подсветка зеркала, два точечных светильника и отдельно 2 точечных светильника над ванной.

* В детской (снизу слева) бра над детской кроваткой

* В спальне (снизу справа) две бра над кроватью.

* На лоджиях светодиодная лента в гипсокартонном коробе под потолком.

Посоветуйте пожалуйста тупую, но красивую светодиодную люстру (шайбу) на 2000 люмен с температурой свечения 4000 К.

На всякий случай сделали углубленный подрозетники для выключателей.
В качестве альтернативы выключателей Aqara я присмотрелся к радиоуправляемым бесконтактным выключателям Livolo.

Выглядят они эстетично, вставляются в обычный подрозетник (у aqara нужен был квадратный), управляются через 433 МГц, т.е. хоть с брелка, хоть с пульта, хоть с  Broadlink RM3. Но есть минус, состояние выключателя не известно, его можно только поменять. Решаемо ли? Как думаете?

Видите кружочек в центре? Реле срабатывает при падании пальцев в область. Бесит =) Но есть решение - между стеклянной панелью и платой они ставят фольгу и подключают ее к контактам реле. Получается индукционный выключатель. Когда проводите рукой мимо выключателя, он меняет свое состояние. Видео не мое, но демонстрирует принцип:

Решение с этими выключателями считаю годным,  хотя со считыванием состояния пока вопрос открыт. Купил одну штуку на пробу, за пол года использования пока только позитивные эмоции.

Господа, если вы видели или встречали аналоги таких индукционных выключателей с радиоуправлением и чтением состояния, напишите пожалуйста в комментарии.

Возможно есть смысл выкинуть начинку, оставить только фальгу с контактами и подключить радио реле? Я еще подумаю над этим.

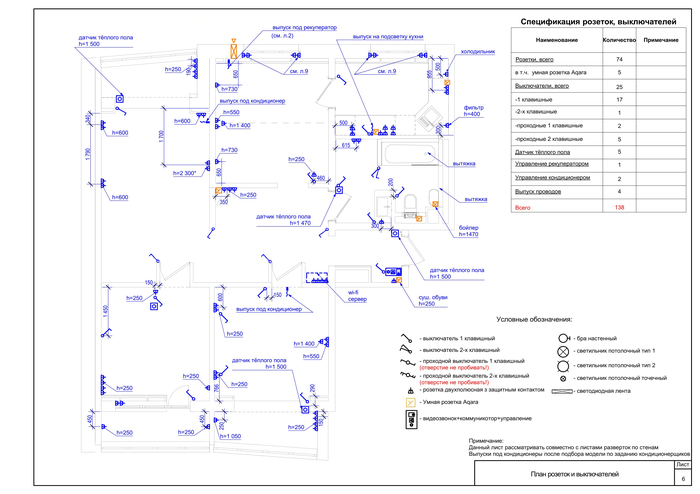

Теперь о розетках. Розеток будет много, мы в проекте насчитали их 74, по факту вышло еще больше.

В схеме есть буква У в желтом квадрате. Это планируемые умные розетки. Раньше думал что это будет розетка от Aqara. Но теперь, решили просто сделать углубленный подрозетник. Скорее всего там будет жить радио реле от охранной системы Ajax.
Умные розетки я планировал для: кофеварки, бойлера, сервоприводов на краны, розетки для Елки, розетка для сушилки обуви. При реализации, решили список обрезать до розетки для кофеварки и розетки для обуви.

Изначально (когда еще мечтал об Aqara Wall Socket) я себе выбирал розетки и всю сопутствующую периферию от Schneider Electric Sedna. Но у них отсутствовали hdmi-розетки и поиски вендора продолжались. Когда я нашел выключатели Livolo, посмотрелся к модулям по слаботочке:

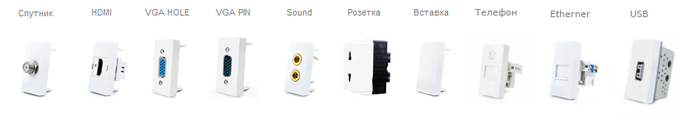

Я нашел все что искал. И будут у меня usb розетки при кровати (а не зарядка в розетке), и hdmi розетка для телевизора вместо трубы и торчащего hdmi кабеля в стене (так обычно делают). Эти модули компонуются по 2 в подрозетник, а потом ставится стеклянная рамка.

Рассмотрим более детально область у входа.

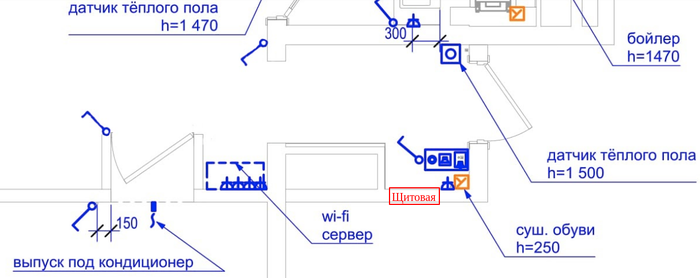

Если вы читали пост про перенос щитовой , она отмечена красным квадратом на схеме.

У входа в спальню сверху в шкафу, можно сказать в антресоли, располагается серверная. Оттуда, идет etherner кабель, под потолком, и примонтирована шайба раздачи wifi - Ubiquiti UniFi.

В серверную приходят etherner линии: 2-х ip видео камер, видеодомофона, охранной системы Ajax. Все линии что питаются по POE приходят именно сюда. Остальные линии etherner приходят в слаботочный щит: 3-х компьютера, 3-х телевизора, резервная линии интернета из подъезда, внешняя антенны интернета. Серверная и слаботочный щиток соединены отдельной веткой.

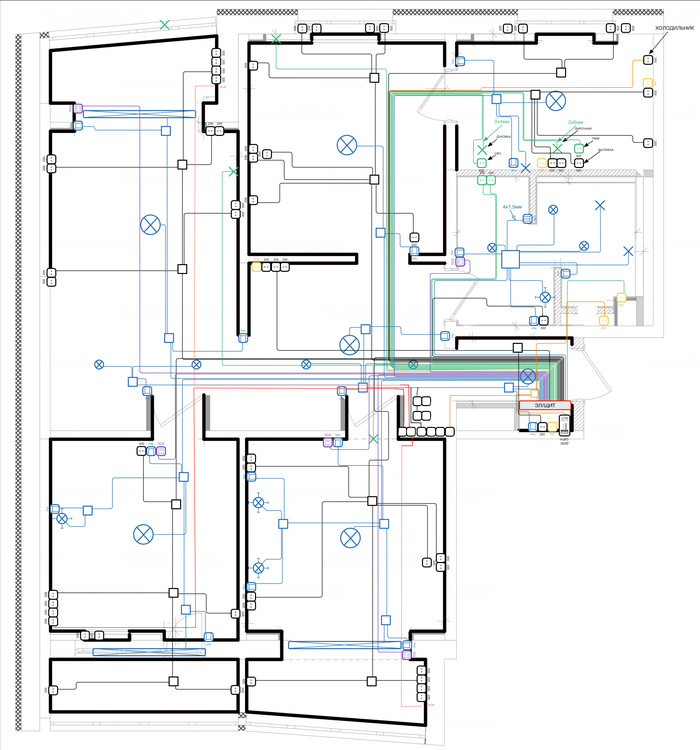

Трассировка электрики

Насмотревшись умных видео на youtube про правильные щитовые. Связался с автором канала, попросил помочь с проектом электрощитовой. Он согласился, конечно за отдельную плату. Но для того что бы сделать нормальный проект электрощитовой, сначала нужно сделать трассировку электротрасс.

Ну ладно, надо так надо. Заодно узнаем сколько материалов нужно закупать.

Не уверен что после публикации схема трассировки будет читаемой, прикрепляю ссылку на оригинал.

По расчетам нужно было:

ВВГнг 3х2,5 - 309,35 м

ВВГнг 3х1,5 - 198,59 м

ВВГнг 3х4 - 14,4 м

ВВГнг 3х6 - 15,4 м

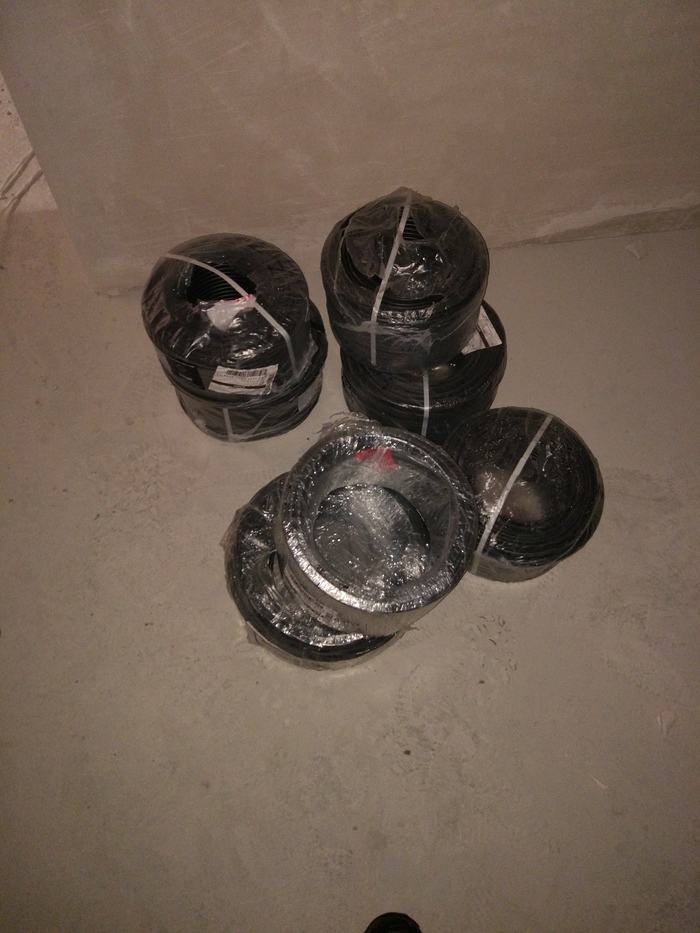

Итого вышло 530 м кабеля Это вот столько:

Хочу отметить, что при реализации разница все же появилась. Так как мы закупали бухты кабеля,  то его количество округлялось в большую сторону, и по факту если нужно 309,35 м кабеля, то покупали 3 бухты по 100 м и еще 25 м. Как оказалось оценка была более чем точная, и появился лишний кабель, который решили потратить на благое дело - дополнительные розетки.

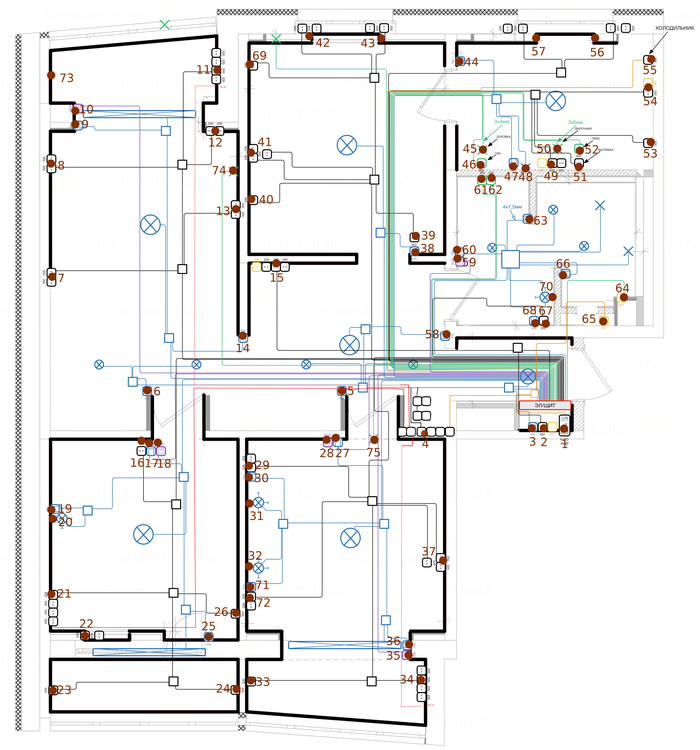

Дополнительно, я уже самостоятельно пронумеровал штрабы. Зачем? Для того что бы когда мы говорили с электриком по телефону, обозначения были не "вот та штраба что слева от выключателя", а штраба №28.

То же самое и с распаечными коробками. Пронумеровал и задокументировал в семейный архив для будущих поколений.

Не знаю передастся ли качественная картинка, прикрепляю оригинал.

Зачем такие сложности спросите вы?

Потому что я сильно много сделал что бы все помнить и являться единственным носителем знаний.

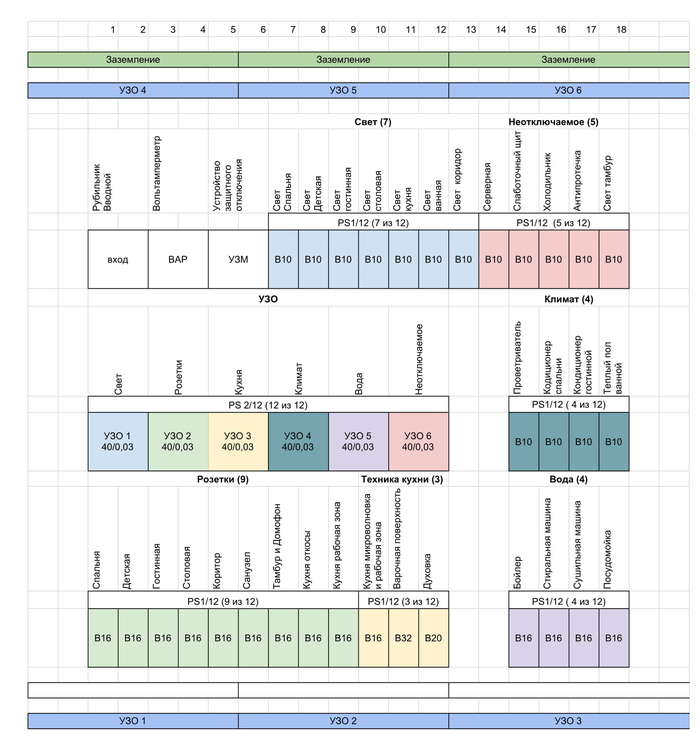

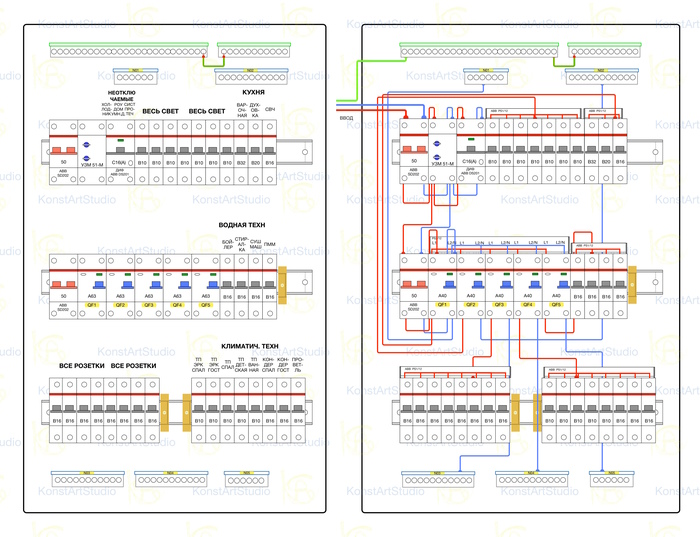

После трассировки, я получил на руки проект электрощита.

Оригинал прикрепляю.

Я попросил проектировщика добавить рубильник для отпуска, Вольтамперметр в проект не влезал и на не отключаемую ветку я просил поставить 1 дифф. автомат. Это были мои пожелание т.к. ничего не влазило.

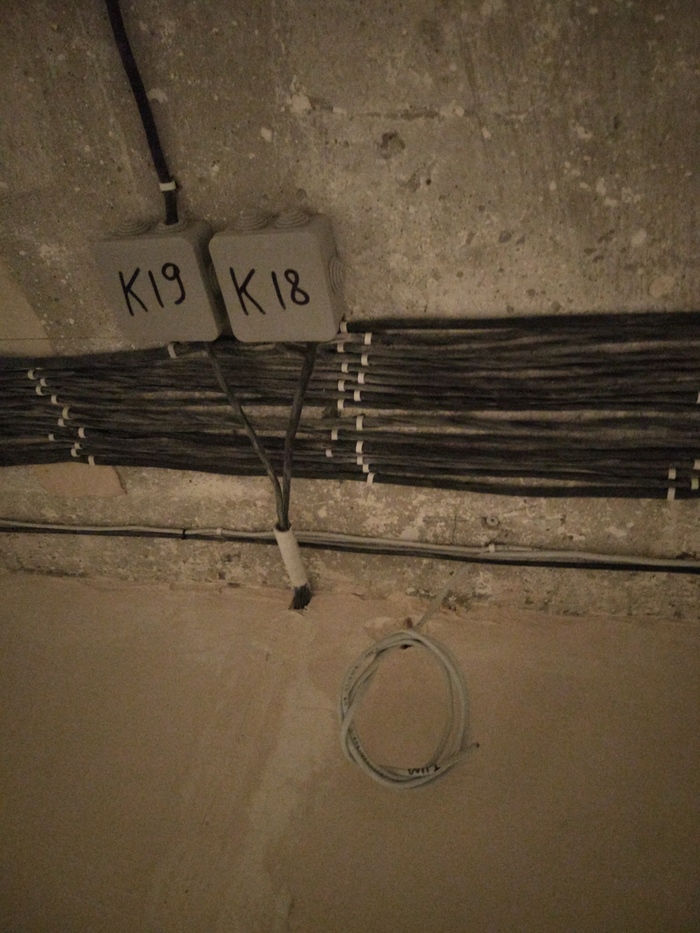

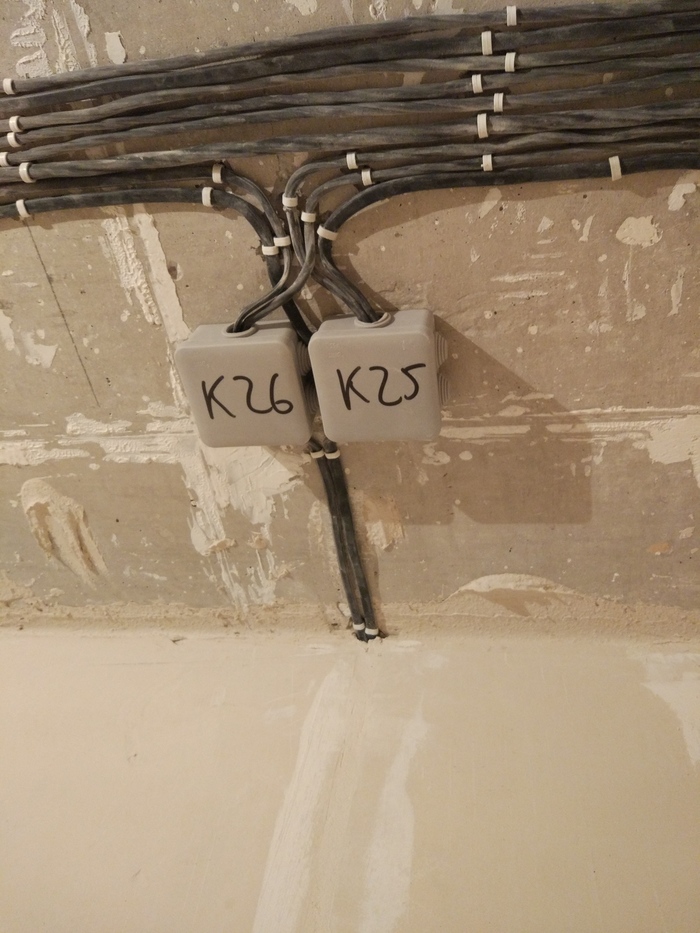

Прошло пол года. Сделали монтаж трасс. Каждая ветка пронумерована, каждая коробка тоже. Вышло кстати красиво.

Когда вопрос стоял, как соединять кабели в распредкоробке, у нас электриком возникли разногласия. Он настаивал на дедовской скрутке-спайке, я настаивал на wago 221 серии. В итоге все же удалось убедить в безопасности клеммников WAGO. Конечно оригинальных WAGO, а не с рынка прищепок.

Эти маленькие клеммники  могут принимать сечения до 4 мм² и выдерживать до 32 А. При условии что у нас автоматы максимум по 16А. Их вполне безопасно использовать для распред коробок как розеток так и освещения. К тому же они являются ремонтопригодными. Если вдруг мне нужно сделать новую розетку, или я сомневаюсь в качестве соединения.  Тогда мне не нужно обрезать сваренную часть кабеля и крутить заново, достаточно просто защелкнуть клеммник.

Приблизившись к моменту монтажа щитовой, с мелкими изменениями в трассах электроводки, мы с электриком немного поменяли конфигурацию щитовой. Прости меня проектировщик! Просто не хотел дергать по своим переделкам, сам задокументировал.

Убрали рубильник для отпуска (решил что мне все таки не трудно 5 узо выключить раз в год). И поменяли местами группу убрали теплые полы, кроме одного - в ванной, а место них поставили автоматы на не отключаемые ветки. И даже нашли место для вольтамперметра.

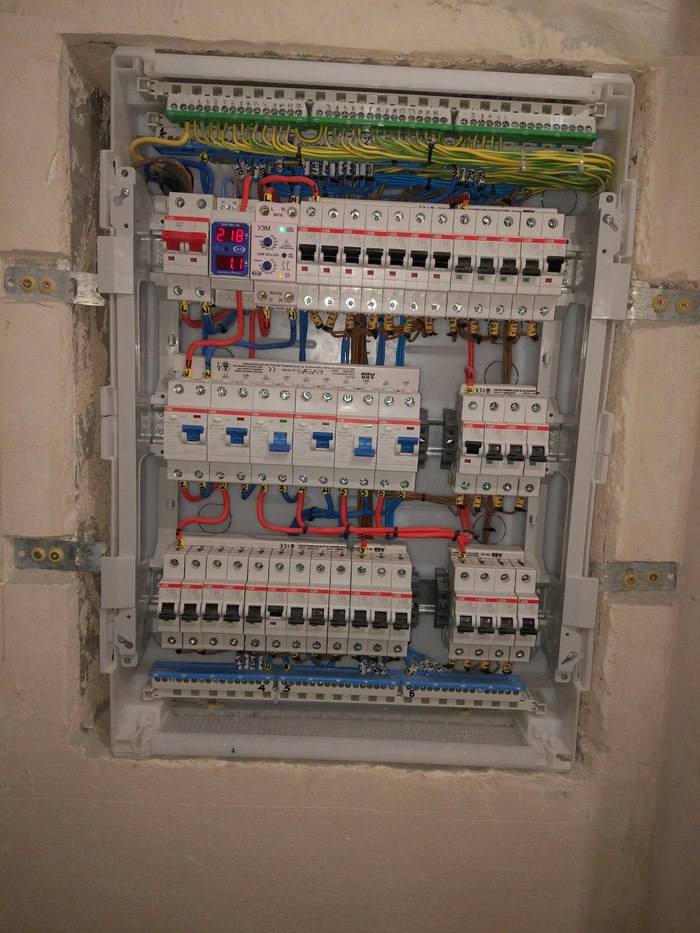

Вышло вот так, делал уже сам, поэтому не так красиво:

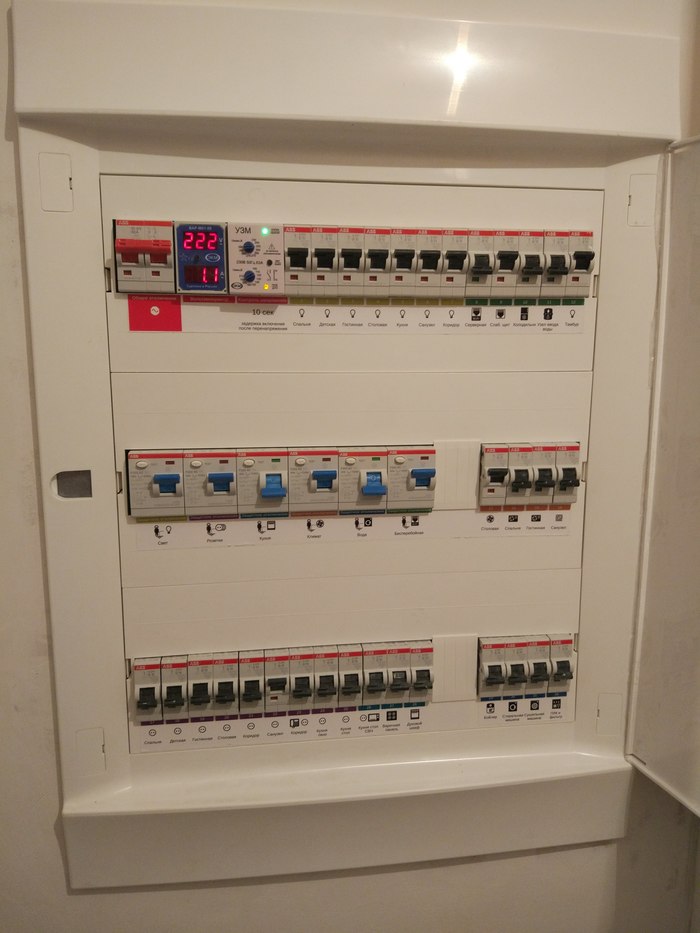

Ну и реализованный щиток. Желтые клипсы это нумерации веток. Я на свою голову купил клипсы на 6мм2 10. Дурак, на УЗО же у меня гребенка, там клипсы 6 мм2 не нужны. Надо было на 2.5 мм2  брать... Сползают при чихе. Ладно.. Мой косяк..

Хочу обратить ваше внимание на маркировку. В свое время, я наткнулся на просторах интернета на ребят, которые рисуют такую маркировку. У них на сайте есть инструмент для самостоятельного проектирования. Ребята большие молодцы, получилось очень годно.

Когда я изучал их инструмент, у них была не совсем рабочая версия и были только заказы через форум.

Заказывать мне было не интересно, рисовать я умею. Но всем кто не умеет, рекомендую ;)

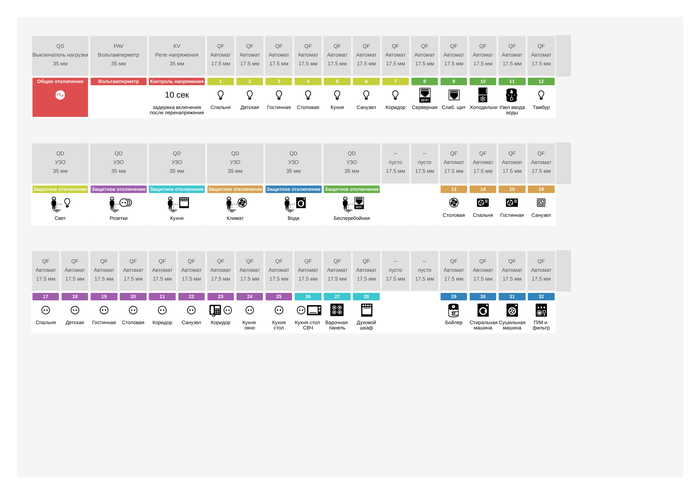

Подхватив идею html-верски с привязкой к mm, а потом экспорт в pdf и печать на самоклейке, я сделал себе наклейки с привязкой к цветам групп УЗО и номерацией линий. Некоторые иконки из Google Icons, некоторые из Font Awesome, некоторые просто png из интернета выдрал.

Вообщем напечатал я вот такое на А3:

Отправил в типограцию, где мне напечатали на А3 маркировку, оставалось только аккуратно вырезать и приклеить.

Такую же маркировку сделал и для слаботочного щитка.

Смог бы я сделать такую электрику без проекта? Сомневаюсь...

О климате.

В наружной стене столовой будет установлен рекуператор Prana 200G.

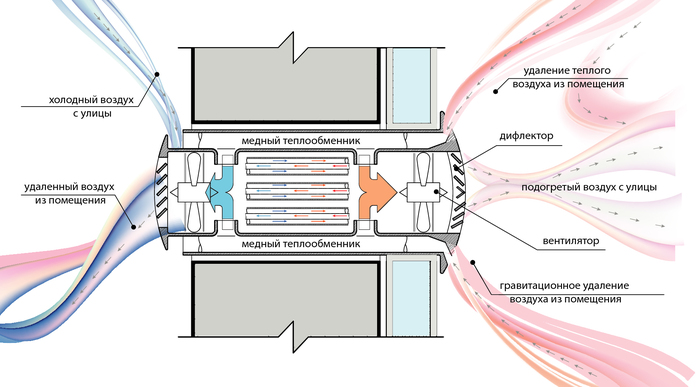

Принцип рекуператора: внутри трубы медная пластина, по внутреннему контуру воздух входит, по внешнему выходит. По пути следования воздух подогревается пластиной/остужается. Внутри есть моторчик который ускоряет воздухообмен с улицей, при желании клапан перекрывается, воздух не поступает.

Также будут два кондиционера: один в спальне, второй в гостевой. Тут нечего сказать, просто кондиционеры со сплит системой. Пока не выбрал.

О домофоне.

Стояла передо мной задача, совместить подъездную аналоговую трубку с видеодомофоном. Если сделать IP-домофон, IP-вызывную панель,  IP-камеры, тогда отдельно будет уродливая трубка подъездного домофона.

Если сделать аналоговый видеодомофон, аналоговую вызывную панель и аналоговую дополнительную камеру, то все работать будет на домофоне, но к камерам по хорошему только нужен видеорегистратор (NVR), но нет никакого доступа по IP, та и вообще с аналоговым сигналом что-то не хотелось возиться.

Долго думал как поступить, и нашел нечто среднее. Берем аналоговый видеодомофон Slinex SQ-04. К домофону, через блок сопряжения подключается подъездный домофон Cyfral.
У входа в тамбур ставим гибридную вызывная панель Slinex ML-20IP - она выдает аналоговый и цифровой сигнал. Внутрь вставляем флешку, и получаем типовую IP камеру, которая пишет всех кто проходит  мимо на внутренний носитель и по сути является частью охранной системы, но тем не менее картинку с него можно просмотреть на аналоговом видеодомофоне.

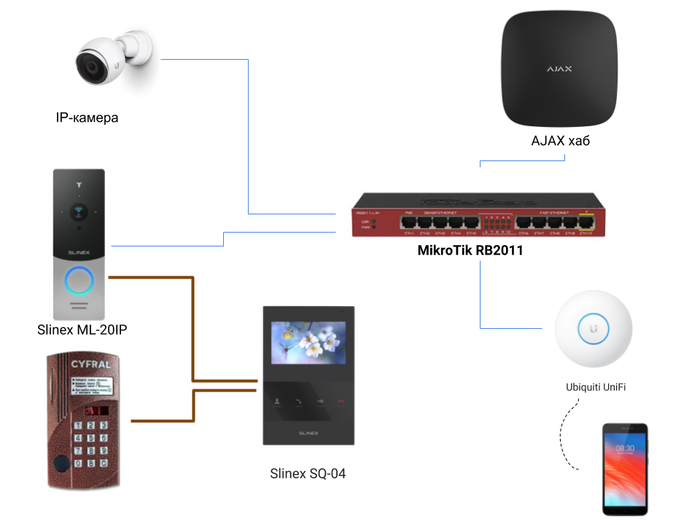

Схема получилась следующая:

Об интернете. Я хочу хороший, быстрый интернет и возможность подключаться в домашнюю сеть по VPN.
Есть у нашего дома проблема - у нас один монопольный  интернет провайдер, который никак не собирается увеличить пропускную способность канала до 1 Гбит/с. Раздает как бы 100 Мбит/с, но по факту хоть бы 20 Мбит/с получалось бы. Назовем его плохим провайдером.
Я узнал что на соседнем доме есть другой интернет провайдер, у которого есть 1 Гбит/с. Отлично! Назовем его хорошим интернет провайдером.
Но как к нему подключиться?

Пробовали предлагать провайдеру кинуть ветку, но он напрочь отказывается тянуть свою ветку в дом, путаясь в показаниях и ссылаясь то на главу жек/осмд что их не пускает, то  на договоренность с другим провайдером. Короче глухо...

Прикинул что нужно что бы протянуть кабель самостоятельно. Между домами около 150 метров, витая пара не подходит. Если кидать оптику, то нужно 2 медиаконвертера.
Ну ладно, дорого зато с качественным интернетом. Предложил оптику пустить за свой счет, прямо на балкон мне. Тоже отказались ссылаясь на некую страшную инженерную коммунальную службу, что режет кабели всем, кто бросит кабели по воздуху. Приехали... Ладно, с ними шутки шутить не будем. Будем искать что-то беспроводное или вообщем придется отказаться от затеи с высокоскоростным интернетом.

К счастью, в этом доме, где хороший провайдер,  у меня живут близкие родственники, которые пошли мне на встречу и мы решили организовали между нашими квартиру локальную сеть.

От провайдера приходит экранированная витая пара Cat 5е. Далее в защищенном месте установили вводной маршрутизатор Mikrotik RB850Gx2. Вводной маршрутизатор всегда в сети. К нему я подключаюсь по VPN извне. Вся внутренняя сеть закрыта от внешнего мира.

Далее два отвода, один на квартиру родственников и их потребности через их wifi роутер, второй к антенне wAP 60G. Эта очень интересная штука, позволяет создать направленный радиомост 60 GGz, по стандарту 802.11ad на расстоянии до 100 м в зоне прямой видимости со скоростью до 1 Гбит/с. При стоимости комплекта $205, заменяет мост из оптоволокна.  Частота 60 ГГц не является лицензируемой.
Эта коробочка ставиться на подоконник или монтируется на наружную стену здания, размеры у нее 185 x 85 x 30 мм. Если установить на улицу - на антенну вообще не похоже, скорее на метеостанцию. Такие маленькие размеры получились из-за высокой частоты в 60ГГц.

Кстати сейчас на улице пасмурно, замерил скорость в полнодуплексным режиме, держит 425 Mbps/476 Mbps. Итого 901 Mbps. Считаю хорошим результатом.

На этом прост про буржуйскую электрику и слаботочку закончен.

Спасибо что дочитали.

Всем привет! Хочу рассказать о своем «умном доме», а именно о взаимодействии Siri (голосового помощника iOS) и сенсорных выключателей с радиоуправлением Livolo.

Начну издалека) Идея управления выключателями с помощью Siri приходила в несколько этапов.

Пару лет назад я заказал на Али дистанционный блок управления (ДБУ) выключателями, он монтируется непосредственно в люстру, имеет пульт с 3 каналами управления. Плюсом было то, что теперь не нужно было вставать с кровати, чтобы выключить свет, но был и один огромный минус – настенный выключатель всегда должен был быть включен, т.к. коммутация происходила именно в ДБУ. Но я был вполне доволен, с учетом того что данный блок стоил всего лишь 6,5 баксов.

Кроме того, я наладил веб-сервер с управлением ДБУ с помощью Arduino, поиграл немного с управлением с помощью телефона, но активно не пользовался, т.к. это было крайне неудобно, проще дотянуться до пульта, чем лезть в браузер телефона.

После этого мне на глаза попался сенсорный выключатель Livolo, я заказал радиоуправляемый выключатель и пульт (Не реклама, это просто тот выключатель который я заказал). В отличии от ДБУ выключатель монтируется в стену и совмещает в себе функции обычного выключателя и радиоуправление. Я поменял все стандартные выключатели в квартире на выключатели Livolo. Очень доволен и пользуюсь по сей день, нравится то, что они практически бесшумные, не надо прикладывать никаких усилий для включения и выключения, на один пульт можно привязать до 3 выключателей. Сейчас у меня 4 выключателя и 2 пульта. Единственный недостаток это то, что если хочется воспользоваться пультом, его надо иметь при себе, а он имеет свойство теряться.

Тогда я решил интегрировать управление выключателями в homekit и управлять ими с помощью Siri, потому что у меня, как правило, телефон всегда под рукой или в радиусе видимости, функция «Привет, Siri» очень кстати. Вот тут мы и подошли к самой теме поста.

Дружил я Siri и Livolo в 3 этапа.

1. Купил Raspberry Pi3. Raspberry Pi3 - это самая затратная часть умного дома, 35-40 баксов в принципе не очень дорого, но девайс определенно стоит своих денег. Он используется в качестве сервера автоматизации homekit. Способ установки homebridge на RPi3 подробно описан на гитхабе (ссылка на первоисточник: https://github.com/nfarina/homebridge/blob/master/README.md). С RPi3 можно подружить практически любой, даже самый дешевый датчик, еще один плюсик малинке.

2. Подключил RF передатчик к RPi3. Передатчик заказал на Али за 1 бакс еще во времена использования ДБУ. Livolo сделали весьма замороченное управление своими выключателями, разбор посылаемого сигнала разложен на хабре «Зубочистка-детектив раскрывает секрет радиопротокола». На его базе написан скрипт на Pythone ( ссылка на первоисточник: https://github.com/midorineko/rpi_automation/blob/master/livolo.py).

Загружаем скрипт (мой скрипт слегка отредактирован под мои нужды) в домашнюю директорию RPi3 и начинаем тестить с помощью запуска из командной строки. Хочу заметить, что до малинки я никогда не пользовался Linux, что являлось еще одной дополнительной трудностью.

3. И самый важный этап: подружить скрипт Python с homebridge. Работает это так: Siri получает команду на включение света – homebridge запускает скрипт. Для возможности запуска скрипта python установил cmd плагин для homebridge (ссылка на первоисточник: https://github.com/luisiam/homebridge-cmdswitch2). После редактирования файла config.json получаем интегрированное в homekit управление выключателями.

После завершения всех действий добавляем homebridge в автозагрузку RPi3. Теперь мы имеем готовое решение для управления выключателями с помощью Siri.

П.С. 1) Пикабушники, подскажите, ПЛИЗ, на каком ресурсе можно создать блог, где я мог бы описывать свою реализацию «умного дома»?

2) В связи с маленьким рейтингом не могу добавить видео. Было бы кому-нибудь интересно его посмотреть (я его еще и не делал) ?

3) Мой первый пост, за косяки извиняйте )
