Нашел прошивку для этой модели, отформатировал флешку, но дальше никак не выходит установить.
Подскажите, кто-нибудь сталкивался с подобной проблемой?
Во время диагностики системы телевизор выводит ошибки:
Появился у меня он достаточно давно, более 10 лет назад точно. С 99% могу сказать, что это модель ZGW643, хотя могу и ошибаться.
Родной кабель был точно такой же, похожий на КГ. Но он намертво был засохшим, и практически полностью осыпавшимся. Вилка была не в лучшем виде. Из ручек на месте были только громкость и диапазоны, настроечной не было (точней был остаток). На ее место поставил от СКД-1=)
Возможно, название модели было на осыпавшейся части шильдика)
Мини-гайд по установке ламп. Лампы U - серии, с номинальным током накала 100мА. Все накалы соединяются последовательно, и через резистор подключаются прямо к питающей сети.
Радиоприемник получился легче и дешевле, за счет бестрансформаторного питания, но шасси заземлять нельзя, как и прикасаться к нему при работе. Также из-за этого металлическая задняя стенка имеет изоляционные прокладки.
Бакелитовый корпус немного пострадал от времени(
Первоначально, когда у меня он появился, было вытряхнуто куча пыли и паутины, и немного спирта для промывки КПЕ. Первое включение прошло без "спецэффектов", но в динамике был громкий гул, а шума эфира/станций почти не было слышно.
Понятно, что причина в электролитических конденсаторах, на тот момент поставил что было под рукой, из мертвого ATX блока, и подходило по параметрам. Все стало хорошо, не считая ухода настройки на КВ. - от старости контурная керамика потеряла тке ?
Недавно решил исправить положение дел, и вместо того, что напаял раньше, поставить "отремонтированные" оригинальные конденсаторы. К сожалению, не могу найти фото того процесса( Надеюсь найду, и тогда потом добавлю)
Нетипичное конструкторское решение для подстроечных конденсаторов, "неподвижная" обкладка - проволока в стеклянной или керамической трубочке, а "подвижная" это навитый на нее проводник.
Провода в тканевой оплетке взамен старых, лишившихся своей изоляции.
Переключатель напряжения сети
Две UCH21, преобразователь частоты и упч. На триодной половинке предварительный узч
УМ и детектор на UBL21, выпрямитель по однополупериодной схеме, на UY1N
Шкала, Москвы на ней нет...
Замена для индикатора включения.
Остается найти фото "ремонта" конденсаторов, и мини-видео в работе. Также надеюсь на помощь Г4-158 в этом деле), чтобы видео было интересней.

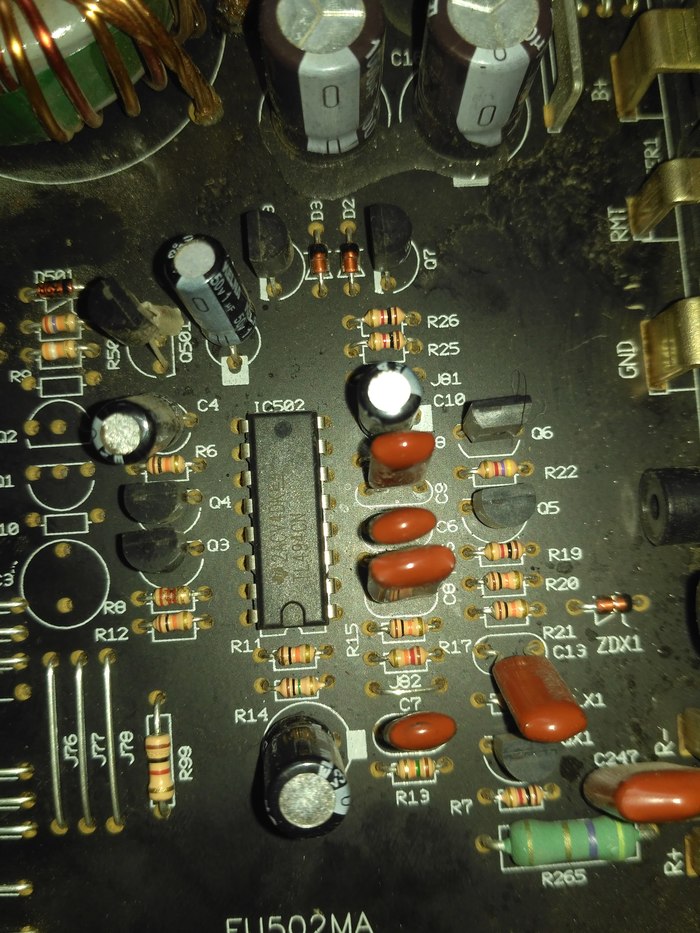

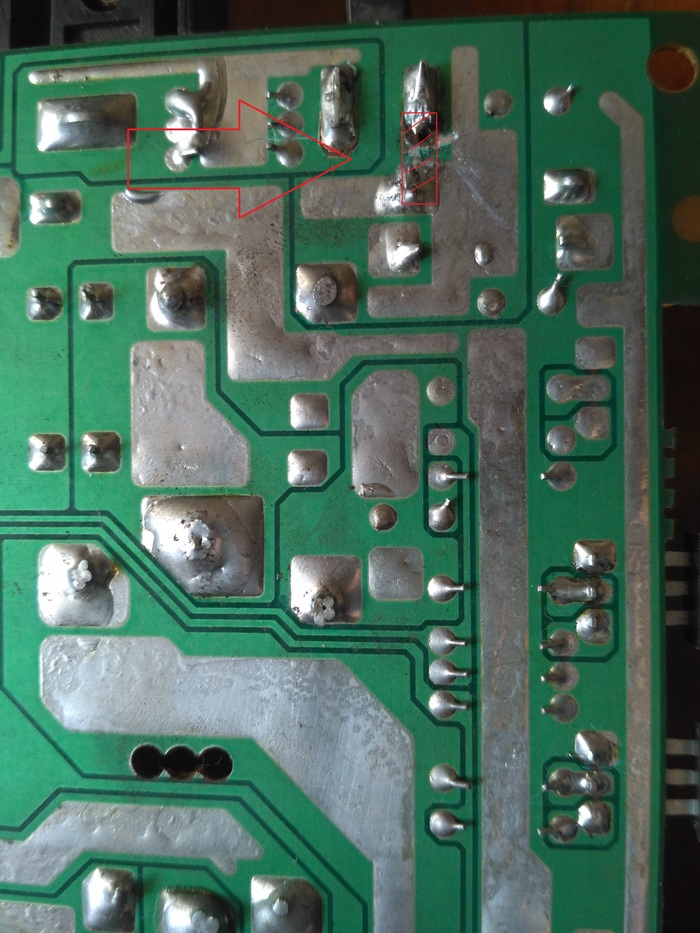

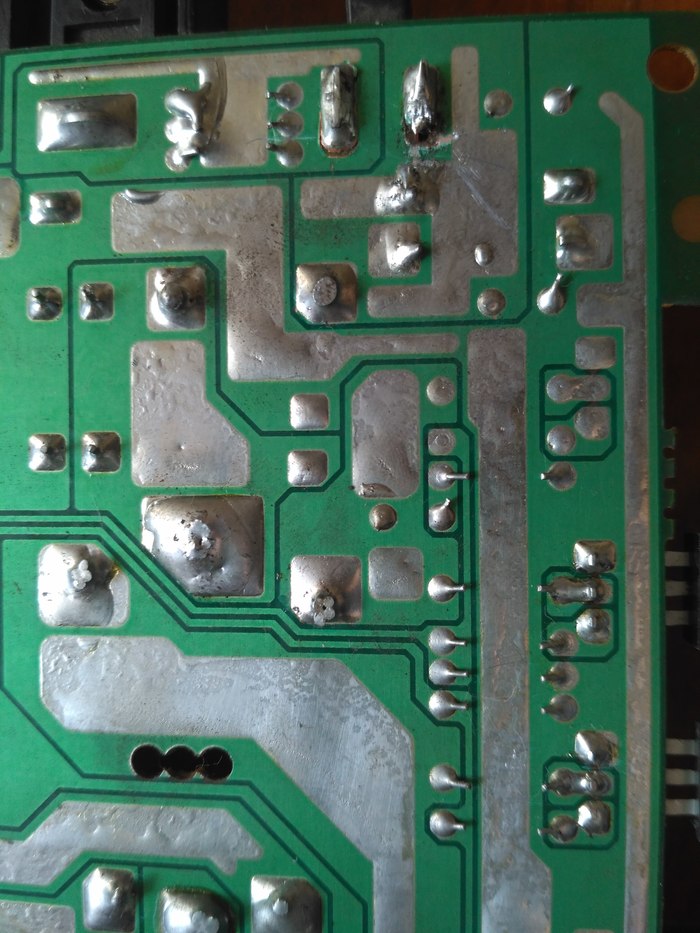

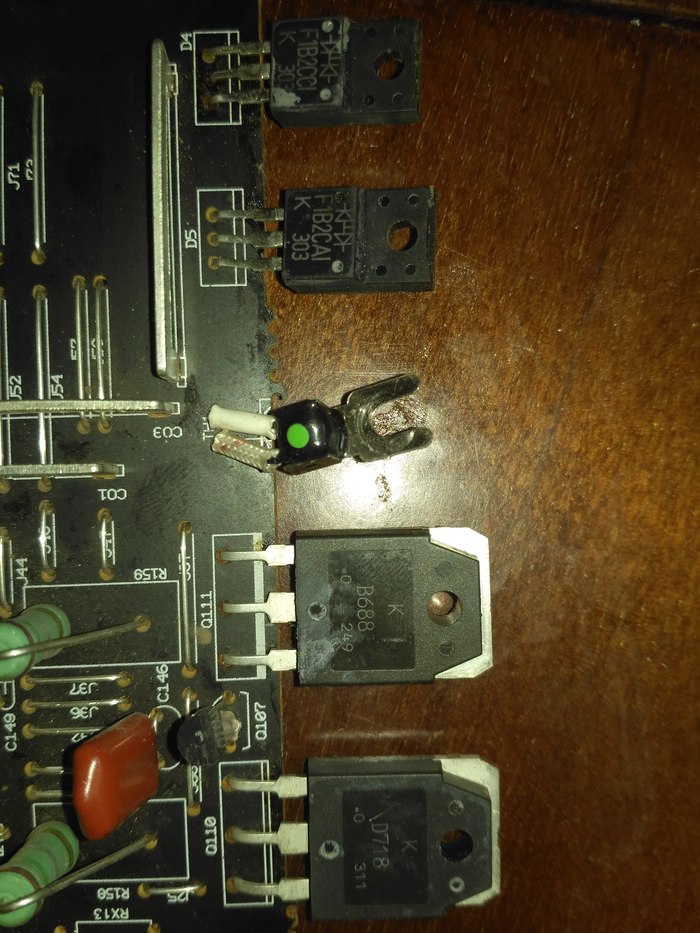

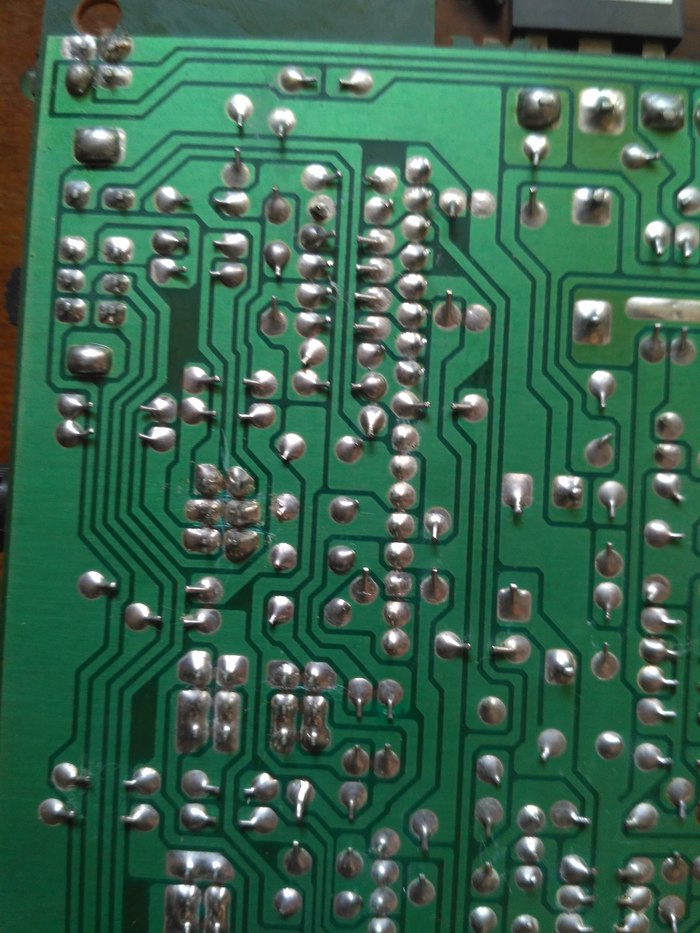

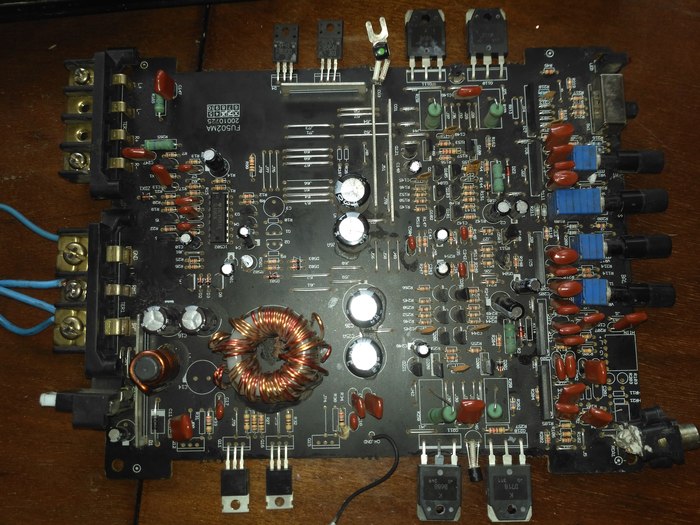

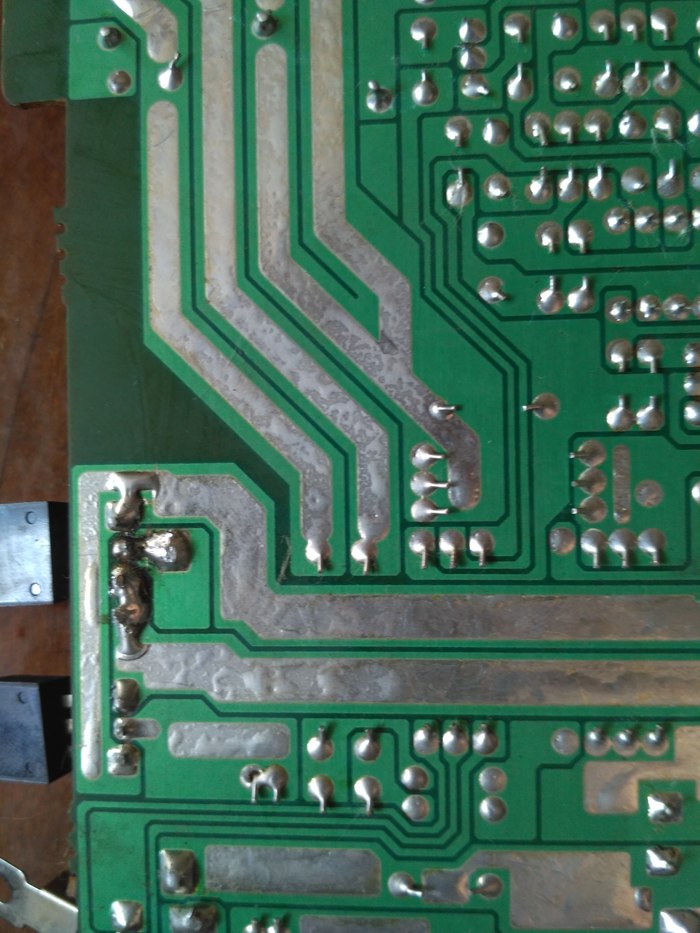

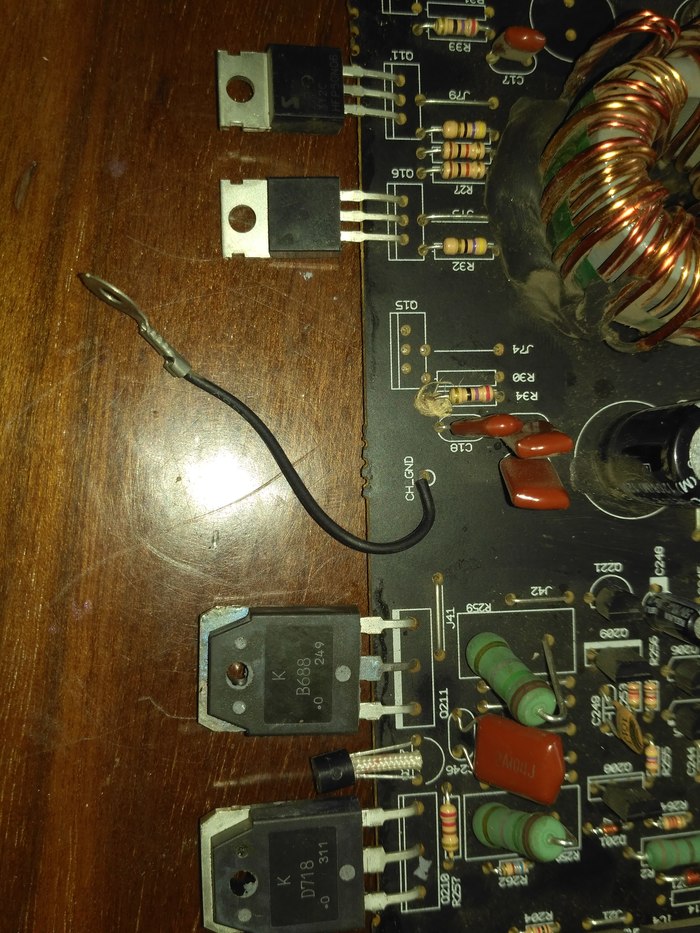

Всем привет! Говорю сразу о уровне знаний - чайник. Вообщем история данного усилителя такова... Начал, зимой, греться и через 30 минут работы на 50-70% мощности, уходил в защиту, решилась эта проблема заменой прижимных пластин частями радиатора от старой видеокарты и прорезкой отверстия в корпусе под кулер и установка самого кулера, работал он так отлично и не перегревался, потом, вот на днях, уходит усилитель в защиту (был не сильно горячий) и спустя некое время (минуты) сгорел предохранитель (20-ка), заменил при включении снова ушел в защиту при чем сразу же как только включился, разобрал подключил на прямую к АКБ без ничего, даже без корпуса и так же сразу уходил в защиту и перегорал предохранитель, почистил всё ватой и спиртом и где был припой наляпан счистил отверткой, но переусердствовал и появились мелкие сколы (подобные были и ранее без моего участия), после этих манипуляций подключал к АКБ и индикатор (лампочка) вообще не реагирует, смотрел видео и на одном из заметил что контакты были спаянные, а у меня там был скол как будто бы отбит и я его спаял но всё так же никакой реакции индикатора. Вопрос можно ли его восстановить и если да то что для этого делать? Все фото ниже. Заранее спасибо!

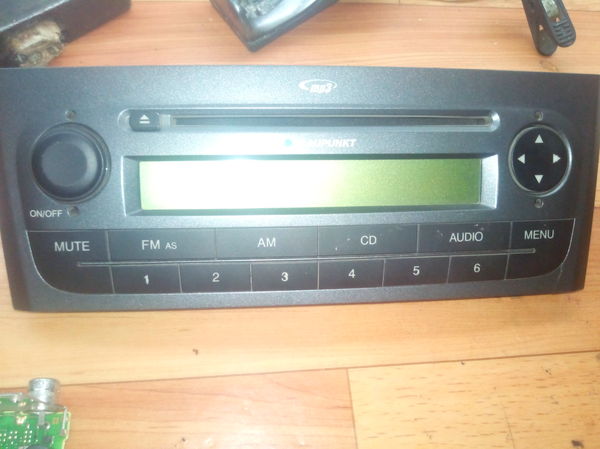

Помогите с проблемой! Есть плата от автомобильной магнитолы, Blaupunkt , я не особо селен в ремонте подобной техники, незнаю возможно она заблокирована, есть ли возможность как либо сделать из неё просто усилитель, без выпаивания микросхемы( TA 8276H).
Может кто то из пикабушников специалистов, сталкивался с подобными магнитолами. Очень нужна ваша помощь!
Заранее благодарю за удельные советы!
Может кто то ссылки на видео даст или на что то подобного рода подсказки!
День добрый господа. Первый пост на пикабу и сразу просьба о помощи. Починяю автомобильный усилитель звука Blaupunkt GTA-275, вышел из строя переменный резистор (при повороте хрип, пропадает звук). Выпаял его, виновник торжества на фото.
Не знаю как называется этот тип корпуса. Сдвоенный переменник 20кОм. В местных магазинах нет. Гугл помогать отказывается, поиском по картинке не вкурил как пользоваться. Подскажите где найти, купить такой, заранее спасибо.
