Здравствуйте. Сегодня будет первая вертушка.
1984 год.

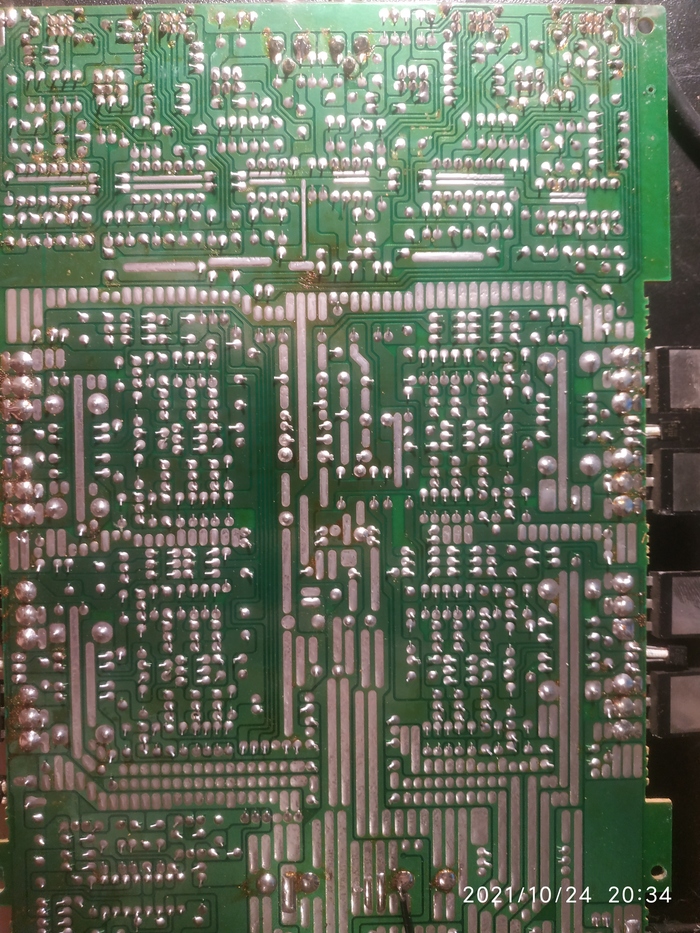

Механика работает. В одном канале постоянка, когда сигнал идёт через встроенный усилитель-корректор. Когда напрямую со звукоснимателя, всё нормально.
Электролит сдох. Меняем все)

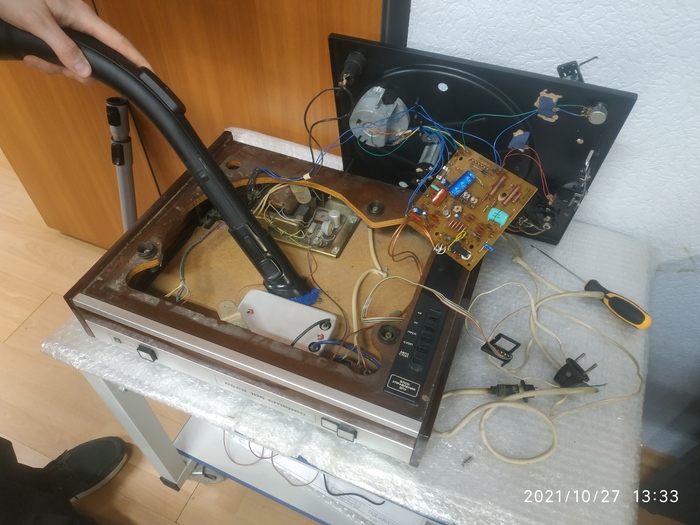

Но сначала пропылесосить

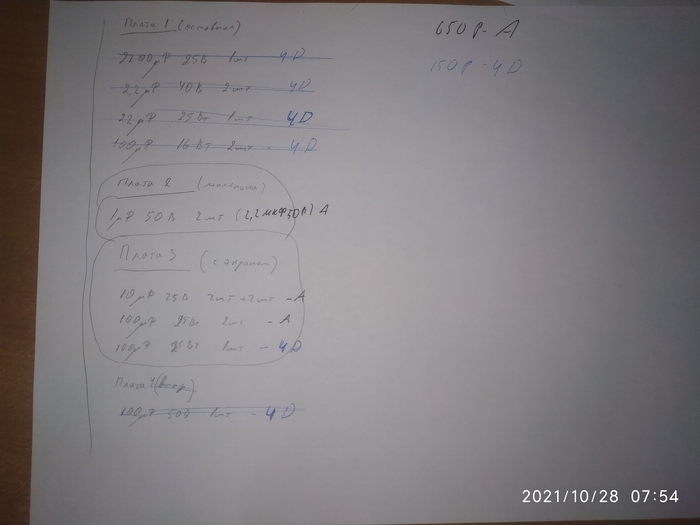

Кстати, если кому нужен список, вот он.
Зачёркнутые, это те, что мы сменили к тому времени, как я фоткал.

Разъём 5 Дин был весь в окислах, меняем на новый

Владелец хочет сделать переходник для подключения к Джеку, делаем. За ушки удобно расстыковывать.

Винтажная витая тройка)))
Небольшое отступление: как-то завод, где я раньше трудился, заказал на стороне кабельную сеть для изделия. Там были витые тройки. Так они свили реальные косички, как девочкам мамы заплетают. Это были в сумме километры свитого провода)))

Примеряем пластинку. В верхнем положении игла в начале пластинки не касается её. Но ближе к центру, касается. Где-то что-то неровное. Гнуть страшно, можно сломать. Регулировками вывести не удалось, точим втулочку в нужное место.

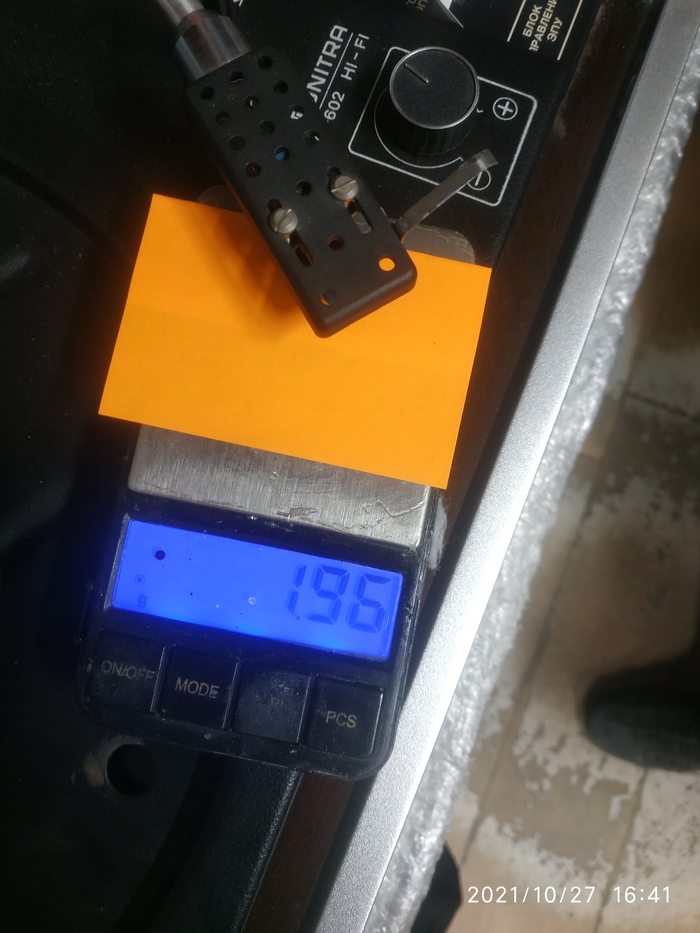

Дальше регулируем давление на пластинку

Также необходимо, чтобы игла была строго перпендикулярна пластинке. Фото с зеркальцем не сделал)
Ну и напоследок немного музыки. Барк, кстати, в продаже, если кому интересно)

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
https://ok.ru/profile/599484181266 я в ОК

Ссылка на скачивание в оригинальном размере без сжатия - https://devicedb.xyz/dev/file/2865-acer-aspire-3-a315-33-compal-la-f943p-dh5jl-rev-1a-photo-mb/

PS: Если кто то не может найти схему, биос, boardview - можете написать мне в Телеграм @DeviceDB_xyz https://t.me/DeviceDB_xyz, посмотрю по своей базе

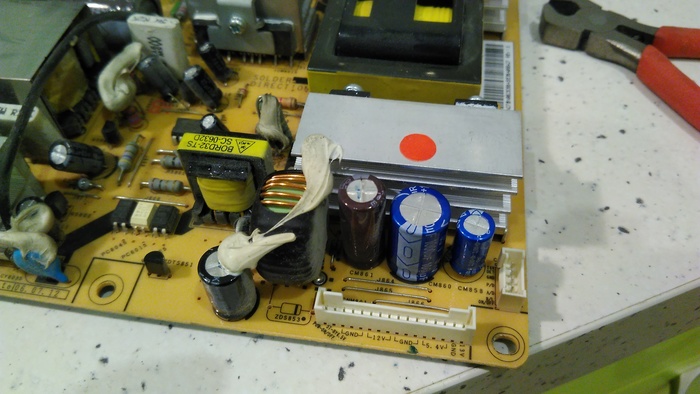

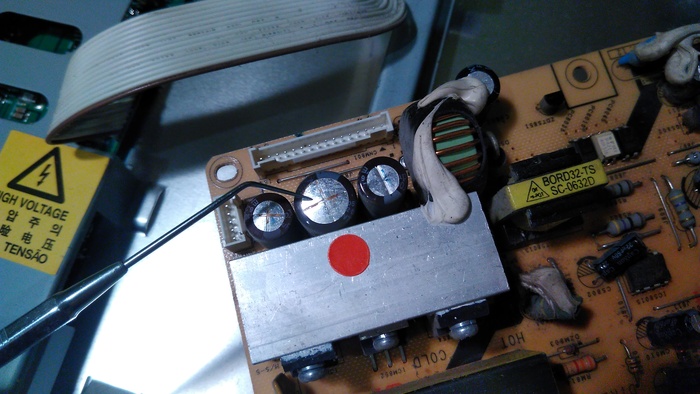

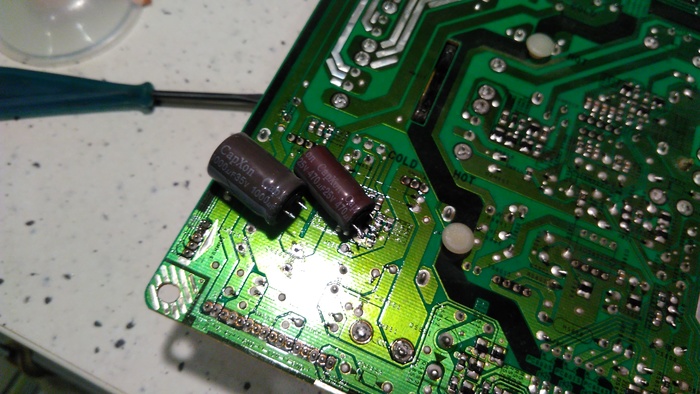

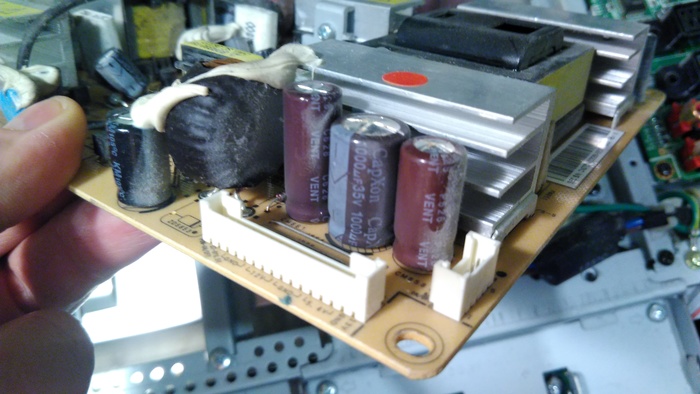

Решил в ЖК ТВ (старый) интегрировать плату DVB-T. Вскрыл корпус, вижу два кондера вздулись (как только не бомбанули хз) Сдул. Поставил новые + ещё один был под подозрением. Тоже заменил

Стоимость "ремонта" 85 рублей. Стоимость нового телевизора от 10 000.

Вообще, я хотел написать этот пост когда аппарат будет полностью готов, но тянуть больше некуда. Представляю вам аппарат с множеством лиц, с небольшими изменениями он был известен и как Ростов, и как Илеть, и как Санда, и как Снежить, и как Кливер, и как Иссык-куль но по сути это всё более или менее один катушечник.

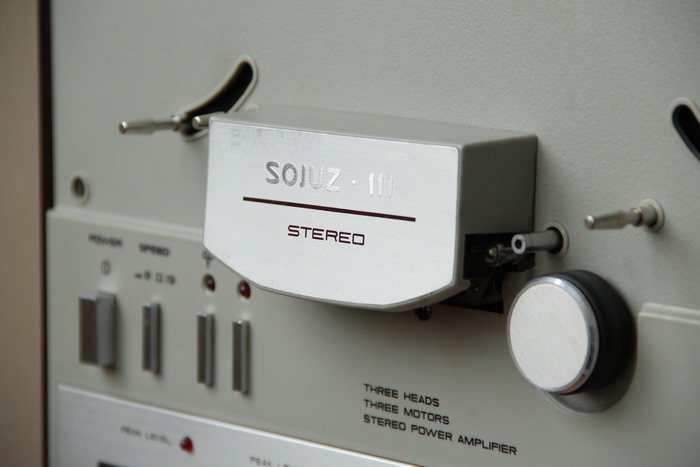

У меня вот под маркой Союз, да ещё и экспортный, все надписи выполнены на английском языке.

Приобретён он был зимой прошлого года, в нерабочем техническом и достаточно плачевном внешнем состоянии. Но всё было не так плохо как я думал.

Пластик был в ошмётках ржавчины с плёнки, а металлическая накладка покрылась каким-то налётом с брызгами(?).

По электронике работали только двигатели, и то по тому, что они запитаны сразу от трансформатора. А вот логика молчала полностью. Проблема оказалась крайне тривиальной - умер мостик в блоке питания.

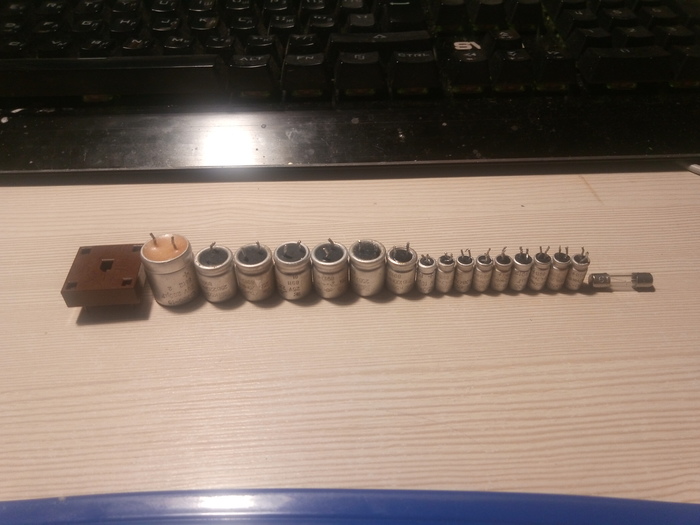

Трофеи. Были заменены все электролиты, кроме неполярных.

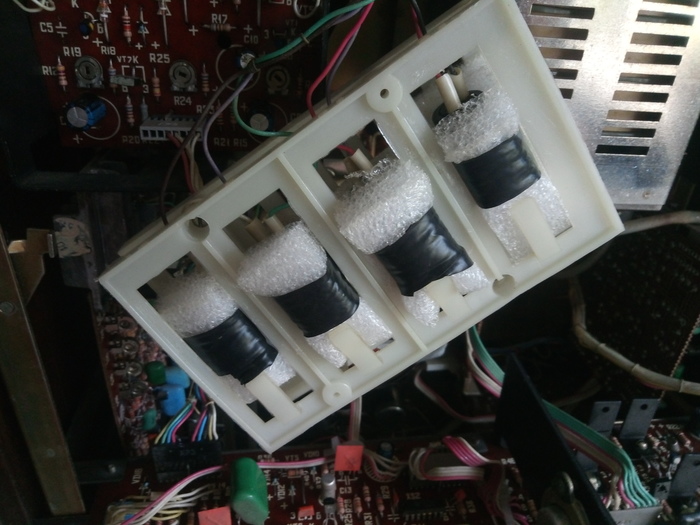

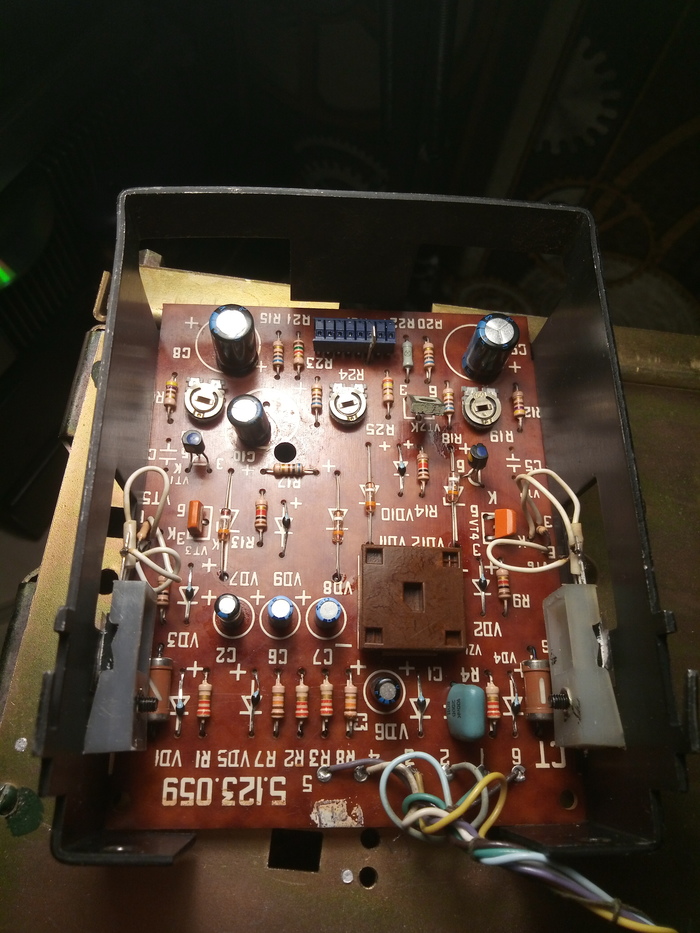

Конденсаторы по питанию пришлось поставить через проставки, чтобы они не болтались в кассете. Получились такие суши.

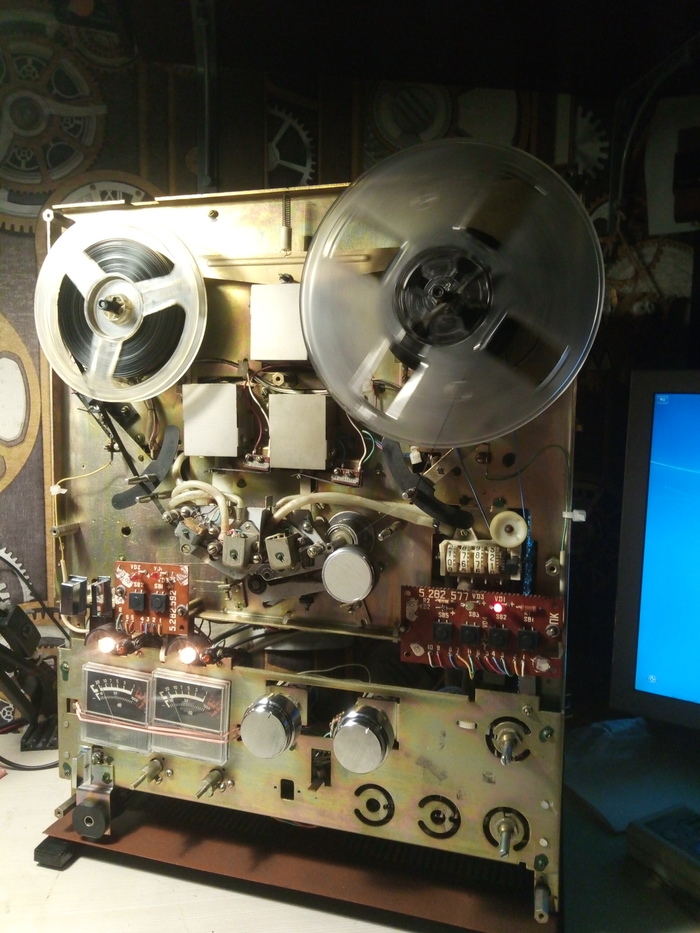

А вот так выглядит аппарат без передней панели.

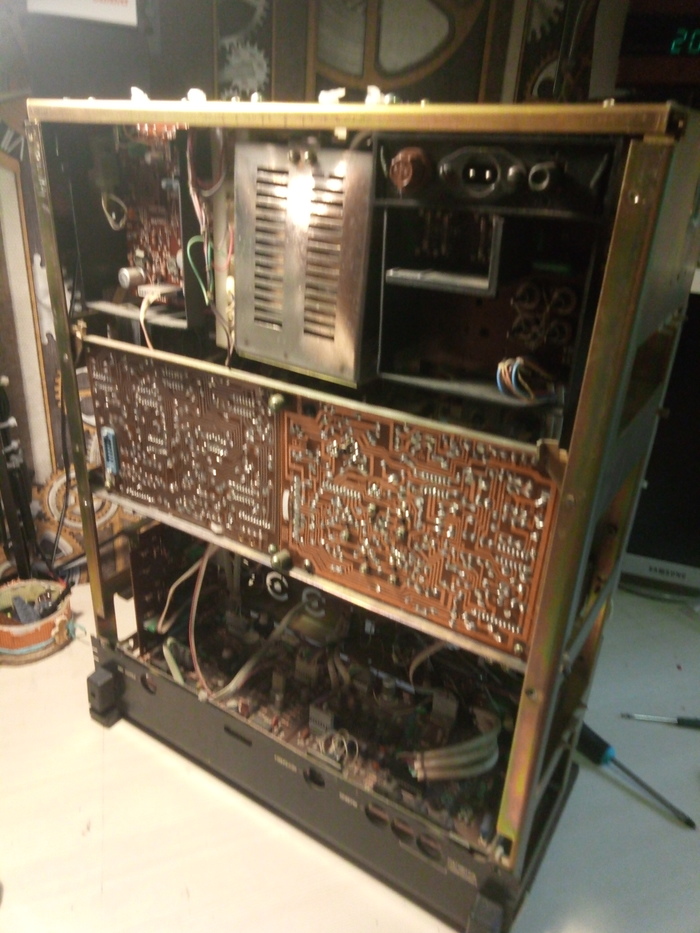

Сзади есть удобная калитка для быстрого доступа к платам.

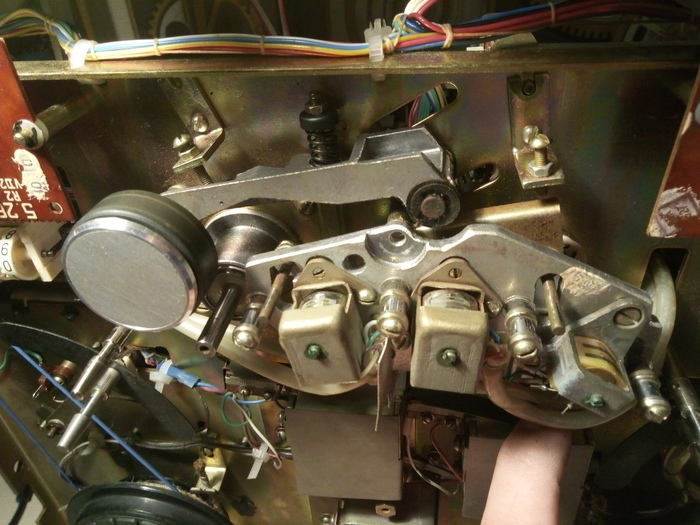

По механике пришлось отполировать тонвал, обводные стойки, направляющие, натяжители. В общем, всё что движется было подвергнуто тщательному осмотру с пристрастием.

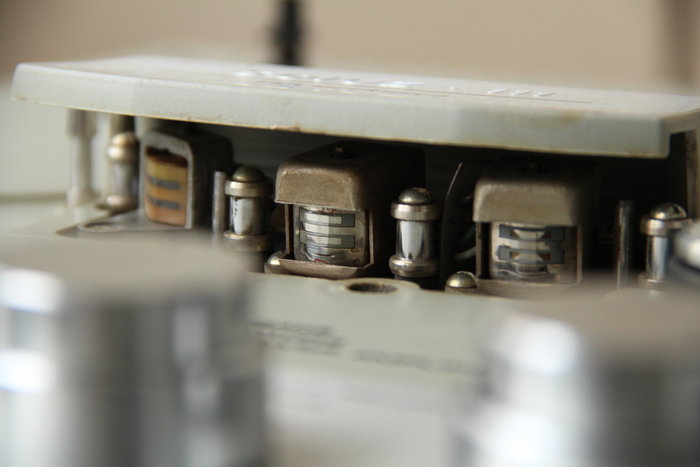

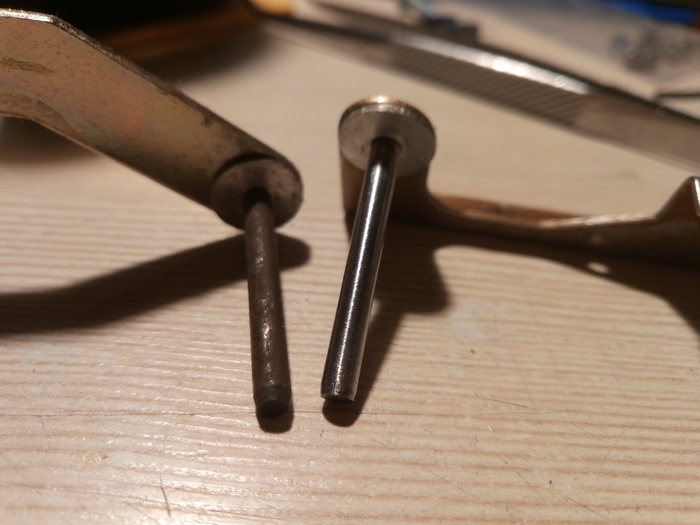

Тут можно увидеть состояние стоек до полировки.

И после.

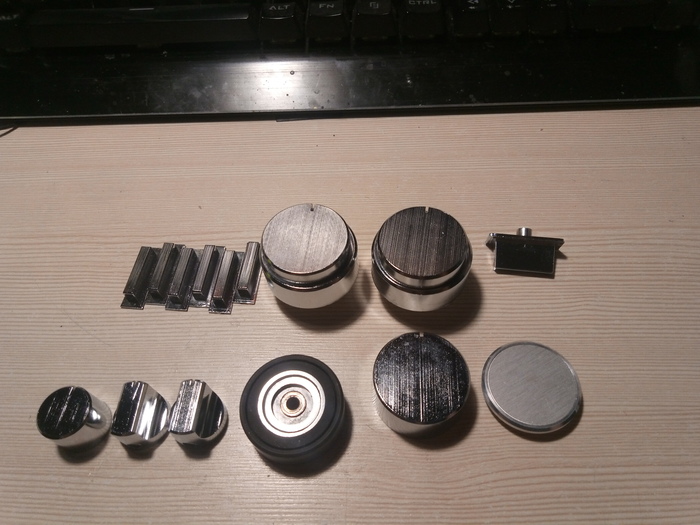

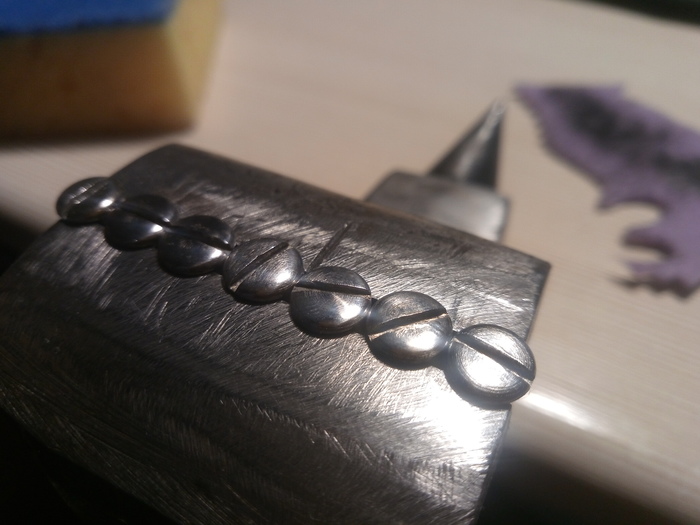

Конечно же, полировке подверглись не только внутренние детали, фурнитуру тоже подновил. Пластиковые ручки сильно не нуждались, а вот крепёж панели и ролика хорошо посвежели.

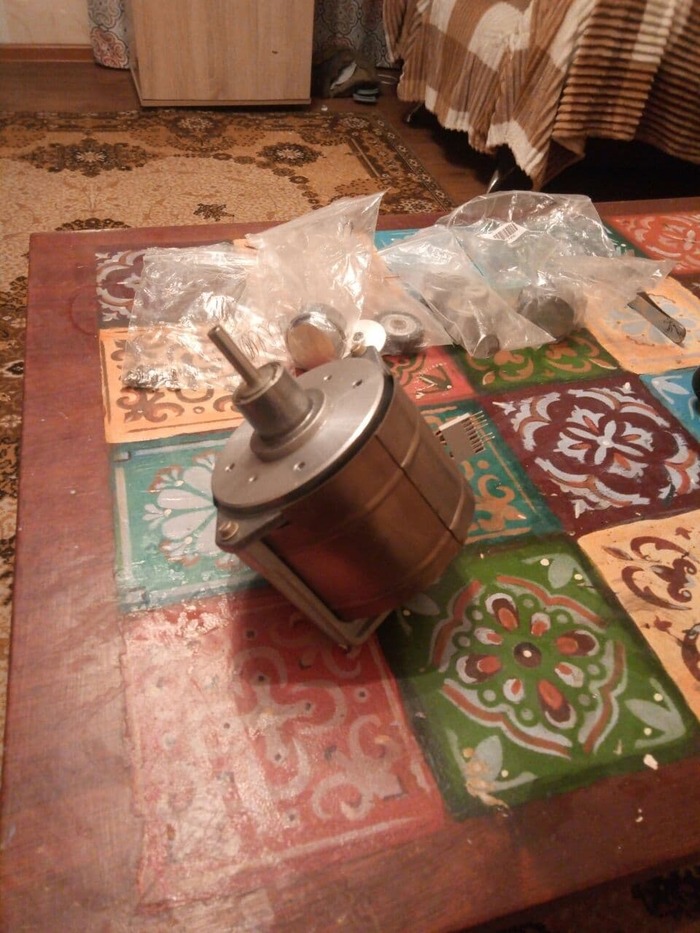

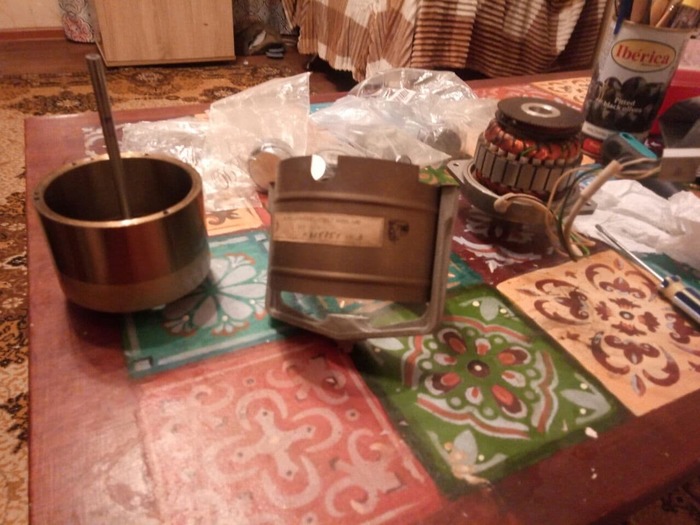

Ведущий двигатель был вынут из магнитофона.

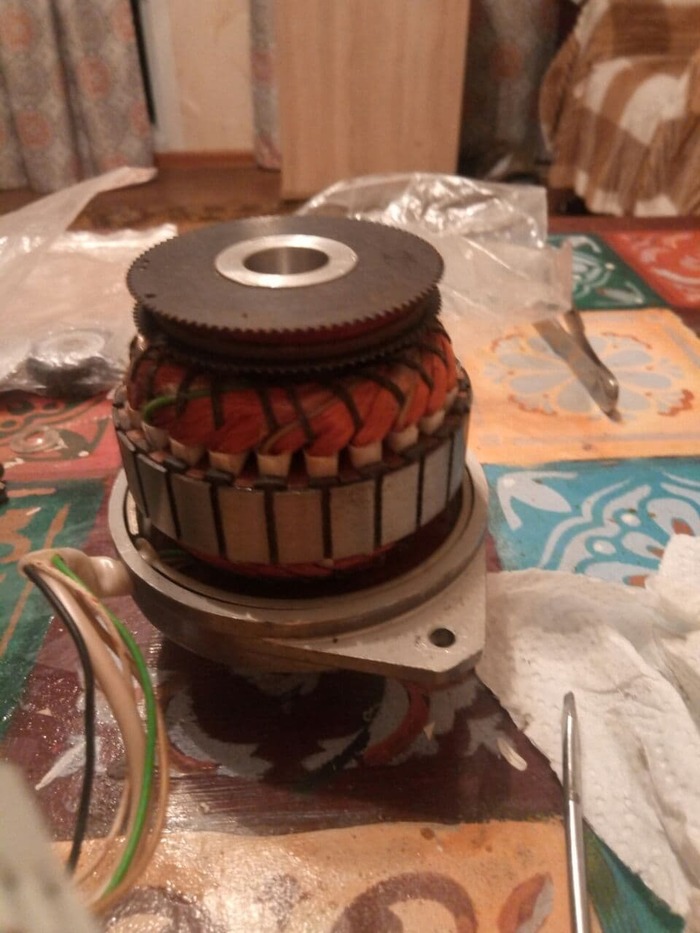

Разобран

Отмыт от старой смазки, смазан по новой и собран обратно.

После этой процедуры двигатель стал работать куда тише и приятнее. А выбег составил 31 секунду после некоторой приработки. Так же, пока я был внутри, почистил и смазал счётчик ленты.

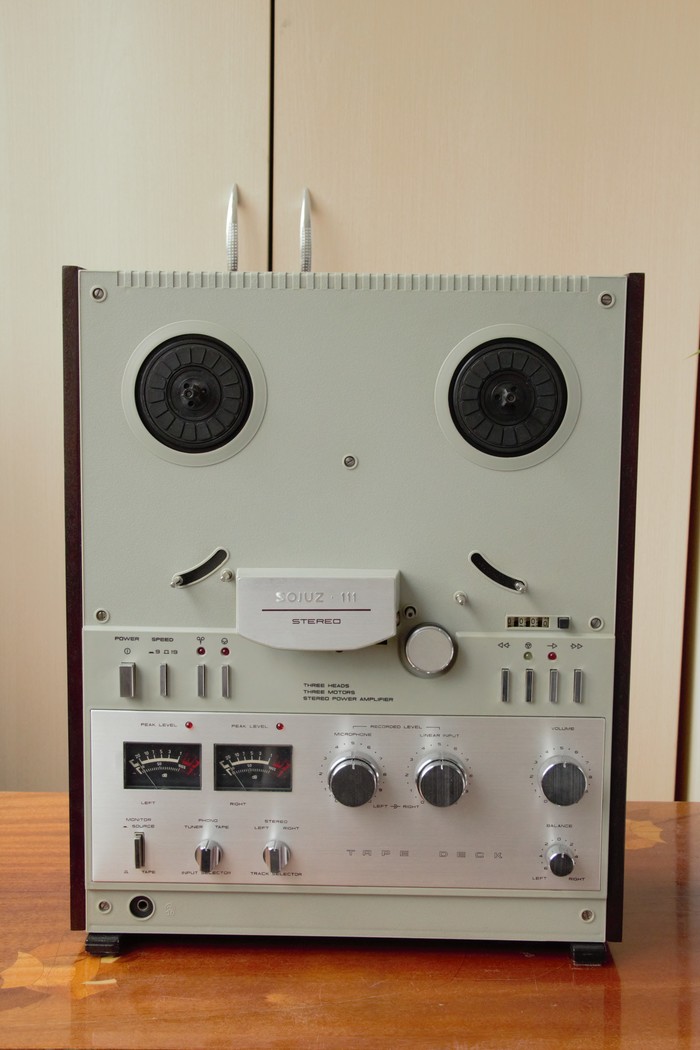

В итоге, после сборки аппарат стал выглядеть просто великолепно.

От налёта не осталось и следа.

В одном из стрелочников пришлось заменить лампочку подсветки.

На крышке есть небольшой дефект ближе к левой верхней части, но я готов ему его простить.

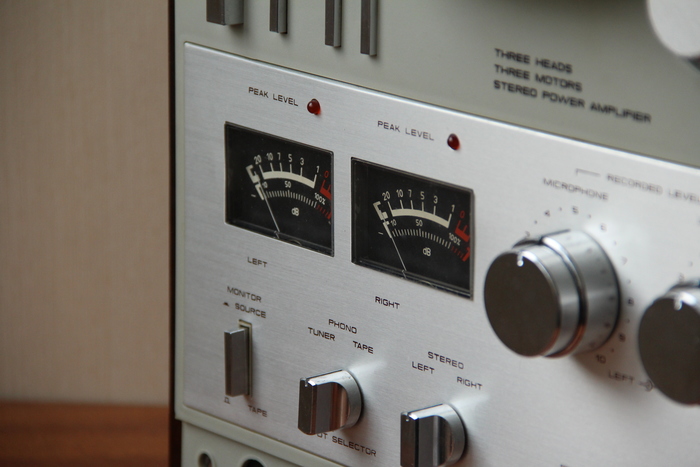

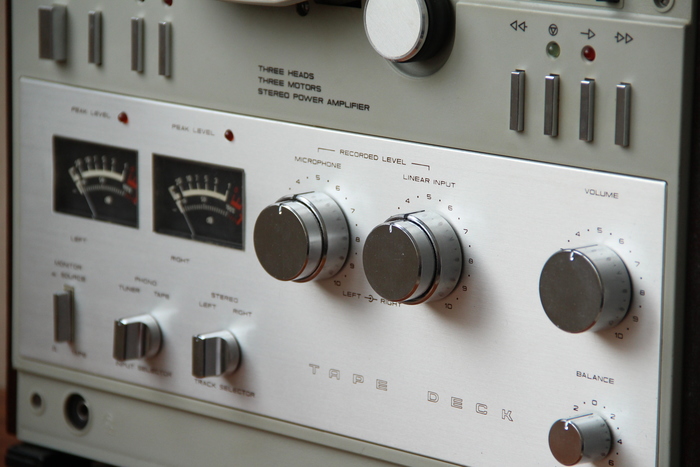

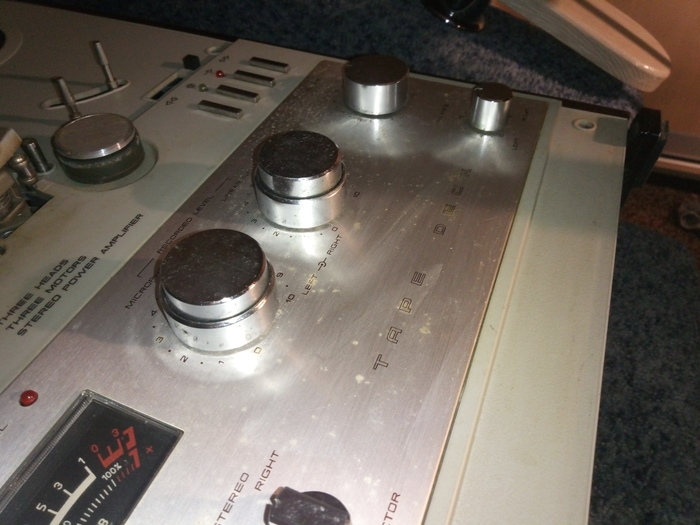

Кстати, на передней панели у него ошибка, усилителя нет, а надпись "STEREO POWER AMPLIFIER" есть!

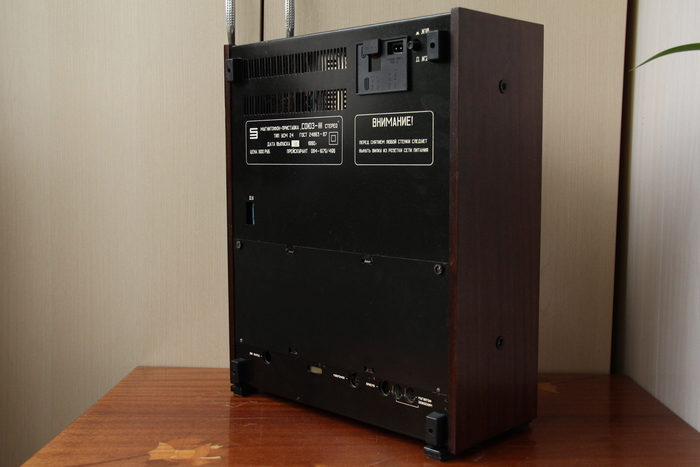

Сзади информация, гнёзда входов/выходов и заглушка. Если бы это был Союз-110, у него был бы ещё встроенный усилитель мощности.

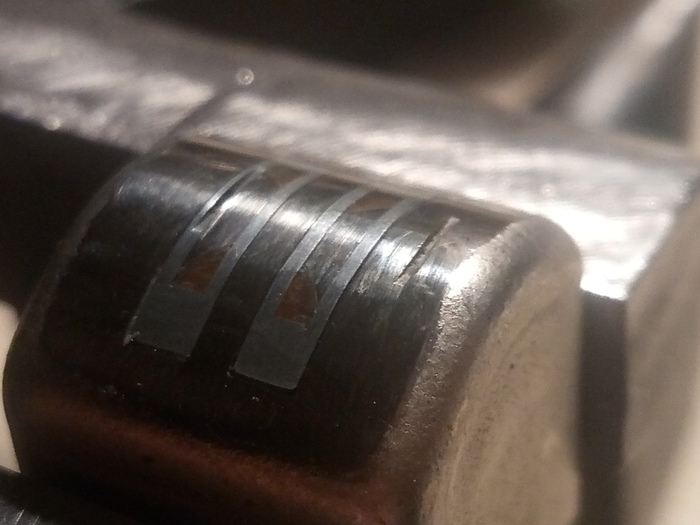

В итоге он пишет/воспроизводит, перемотки работают, и автостоп автостопает. Так почему же я сказал что ремонт не закончен? Всё дело в том, что такую технику не достаточно просто отремонтировать, её ещё нужно настроить, а у меня нет достаточного оборудования чтобы это сделать. Нужна настроечная лента, тензометр, хороший осциллограф и так далее. В общем, дел тут ещё не на один вечер. И по-хорошему, делать это нужно с новыми головками. По тому что на фото видно как выработаны родные, хороших верхов с них уже не получишь.

Спасибо что прочитали, надеюсь увидеть ваше мнение в комментариях.

Ссылка на скачивание в оригинальном размере без сжатия - https://devicedb.xyz/dev/file/2835-dell-inspiron-15-7567-gam...

PS: Если кто то не может найти схему, биос, boardview - можете написать мне в Телеграм @DeviceDB_xyz https://t.me/DeviceDB_xyz, посмотрю по своей базе

Добрый.
Сегодня очередной ремонт для пикабушника с довольно распространённой проблемой 6s серии айфонов - сам по себе пишет:

Из описания исходного поста было много предположений, что это из за аккумулятора, но предложив будущему клиенту самую простую удалённую диагностику, он решил обратиться ко мне за ремонтом.
Ну собсно телефон уже у меня))
Я как то давно описывал один из методов ремонта данной проблемы пару лет назад Iphone 6s. Замена wi-fi. А чо так дорого.
Так вот. Метод ремонта давно уже модернизировался на более простой, что позволяет экономить время и соответсвенно снизить стоимость услуги.

Как видно wifi тут работает, но телефон при его включении начинает дико греться в районе камеры, как раз там, где сидит микросборка wifi.
Нагрев ощущается даже горячим пальцем или через тепловизор:

Телефон вскрывается первый раз, а это значит, что аккумулятор так же будет под замену ввиду сценария его использования:

Иногда бывает, что телефон выключается и при такой проблеме на зарядке всегда показывает значок аккумулятора. Тут можно сразу предполагать проблемы с зарядкой, проводом, аккумулятором или контроллером.
Но основная причина при такой поломке вот такое потребление телефоном:

Он просто не успевает зарядиться. Потребление микросхемой wifi намного больше тока зарядки и через контроллер заряда, а так же через транзистор весь ток от зарядки идёт сразу на неисправную микросхему wifi. Более того, ещё и акб отдаёт чуть своего заряда, поэтому он не заряжается.
А если телефон и запускается, то при резкой нагрузке, ввиду его износа, заряд может прыгать или моментально разряжаться. Что и было у моего клиента.
Ремонт простой и сводится по большому счёту в наличие оборудования.
Вот собсно и проблемный чип:

Можно конечно срезать угол и удалить неисправный конденсатор или транзистор, но затраты времени на это слишком большие. Другое дело просто взять и снять это, правда сначала нужно прорядить компаунд вокруг этого чипа.

Тут на самом деле есть риск похерить все данные клиента, если таковы имеются, поэтому нужно либо аккуратно не задеть рядом стоящую четырёхлапую стекляшку arb (antirollback), либо сделать резервную копию данных на всяк случай.
Если её расколоть, то телефон упадёт в режим восстановления, так как из названия мы видим, что эта микросхема является аппаратной защитой от понижения неподписанных прошивок ios (отметил красным кружком xd)

В случае её кончины заменить можно, но нужно будет начисто шить телефон последней подписанной прошивкой.

Отпаиваю чип и защичаю площадку для установки "нового".
p.s: новых чипов нет, есть только снятые оригинальные б.у, а значит пора поковыряться в трупах xD

Эту плату хотел использовать для пересадок, но увы, пойдёт под распай))
А с 6s plus снимать не хотел, так как плата снята с жёсткого ударенного телефона и работоспособность чипа там под вопросом)

Нужно ещё наворовать плат))
Зачищаю и реболлю:

А дальше банальная установка на плату:

Чисто и красиво, всё как я люблю)
Wifi пока что работать не будет.
Теперь остаётся программная часть.

Так как серийный номер чипа заложен в микросхеме памяти, то её нужно либо отпаять и затолкать в программатор для отвязки, либо отвязать через разъём:

Эта коробка вводит телефон в инженерный режим, где можно через процессор получить доступ к чипу памяти.
При его активации можно увидеть разную цветомузыку:

Одной кнопкой делаю анлок wifi:

И выхожу из этого режима

Wifi заработал, а значит меняю аккумулятор, делаю проклейку от пыли

И собираю телефон

Вот такой простой ремонт получился.
Акб был 2017 года.

Итоговая стоимость ремонта составила 4500р и час затраченного времени с фотокарточками и соответственно видеоформатом этого ремонта, который мы с женой разместили в инсте.
Там же можно задать вопрос или обсудить текущее положение дел в столице))

@revizorro555, Ваш телефон готов и ждёт Вас.
А я жду денежки xD

Увидимся)

Здравствуйте. Связался с нами Пикабушник из Самары. Изучил наши посты и захотел перестроить свой приёмник.

Снял блок УКВ и отправил нам СДЭКом. У них там есть услуга "Посылочка XS". Дёшево и быстро.

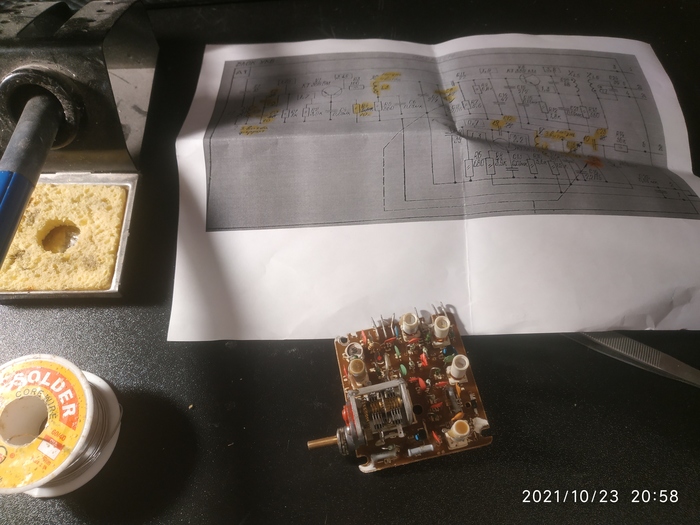

Плата приехала. Перестраиваем)

Клиент попросил отправить ему обратно вместе с блоком УКВ электролиты для самостоятельной замены на плате ПЧ, усилителя и источника.
Кстати, если кому интересны номиналы, то вот. Хотя от года выпуска и ревизии, они могут отличаться. Лучше, конечно, смотреть по факту, что там стоит с завода.

Вот фото с момента настройки) специально приобрели 214 Океан в хорошем состоянии (нет). Зато с антенной, шнуром и родными крутилками. Разобрали его для ремонта)

Когда-нибудь мы его починим))) и вы увидите, что получилось.

А пока небольшое видео работы платы:
Показан приём синуса 1 кГц на частотах 88 и 108 МГц (края диапазона) и приём станций.

Вообще, для такой работы нам необходимо 3 рабочих дня в среднем. В этот раз мы справились за один)

Пока всё) Спасибо)))

Скоро будут проигрыватели пластинок 0 и 1 группы, не пропустите!
