Приветствую, дорогие пикабутяне!
С чем может быть связана проблема по линиям +5V и +12V (FAIL) ?Что вы думаете? Прошу помощи коллективного разума всея Интернет-галактики.
Купил на авито старую AGP видеокарту, но продавец слукавил о состоянии ее.
Ожидаемо не работает. Карточка Nvidia 6600 ASUS на синем текстолите. Нашел сбитые элементы, остальное буду смотреть завтра на работе через оптику.
Вопрос - где брать схемы, бордвью на старые карты ? Может поделитесь ресурсами ?
Паять умею, о перекатке шаров на чипах пока речи не идет - нет навыков и оборудования. Поэтому тренируюсь на кошках, на более старых технологиях.
Подскажите в Москве или Химках мастера по ремонту. Стиралка набрала воду и выключилась, теперь ни на что не реагирует.
Вытащить контроллер и привезти смогу.
Здравствуйте дорогие технари! Мне очень нужна ваша помощь, друг по доброй воле отдал видеокарту sapphire pulse rx580 8gb, с симптомом нет изображения. После диагностики выяснилось что нет питания на контролер памяти.

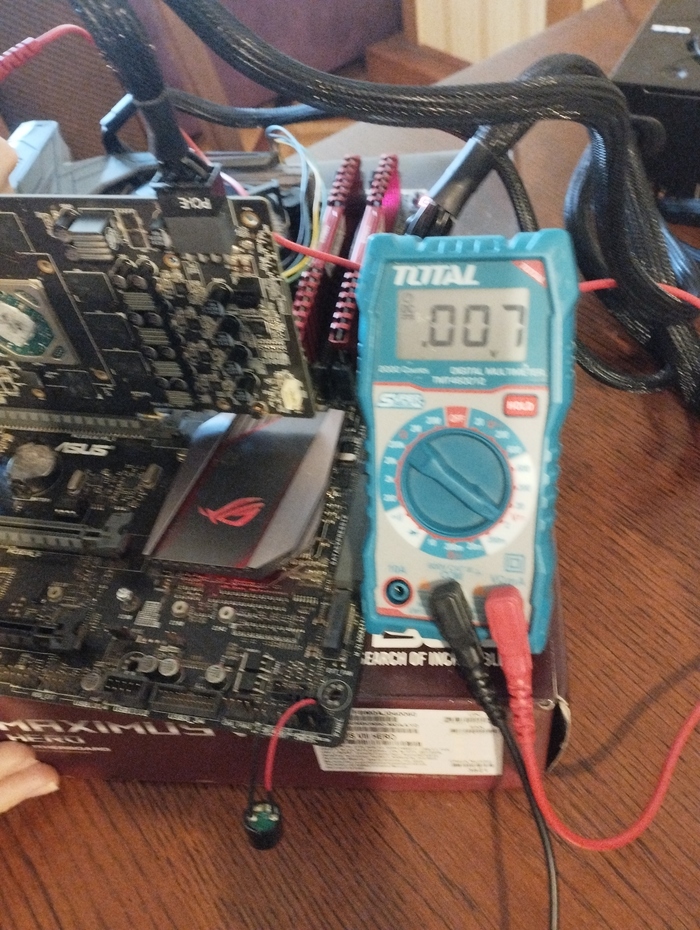

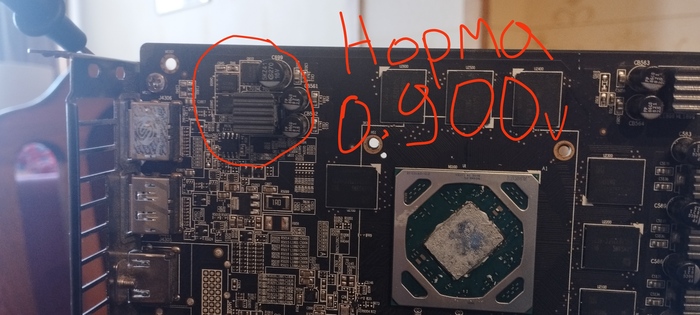

Все предохранители в норме, все остальные напряжения присутствуют. Норма для этого элемента 0.900v а у меня там только 0.007v.
Пожалуйста, помогите направьте меня в нужную сторону, за вашу помощь я буду вам очень благодарен.
(Сразу скажу, я не занимаюсь ремонтом, поэтому пожалуйста, не судите строго)
РЕШЕНИЕ: Я заменил шим на "аналог", вместо HBS1565 поставил ICE3B1565J. По ссылке из комментариев https://img.jdzj.com/UserDocument/2012U/winrisezly/Document/... я прочитал, что это аналоги, но, как оказалось, это не совсем так. ICE3B1565J не работает без конденсатора с ноги SoftStart на землю. Поставил 100nf и всё взлетело. На правильный путь натолкнул MyNameIsNikname, за что ему огромное спасибо.
Очередной упрямый блок питания на ШИМ HBS1565. Нет выходного напряжения, дутые выходные электролиты.

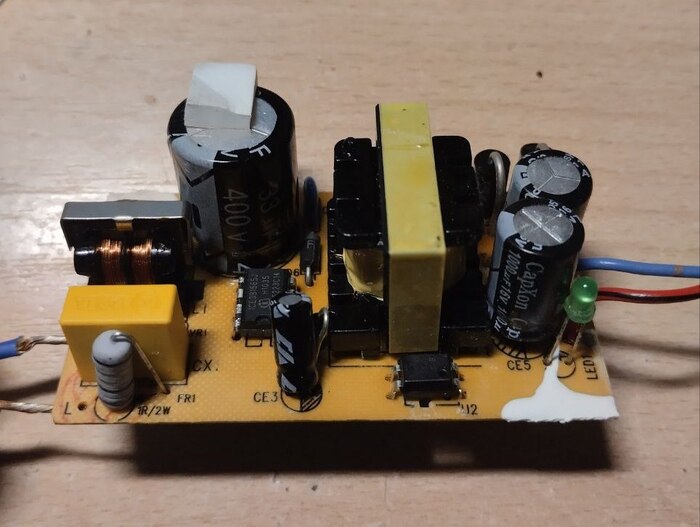

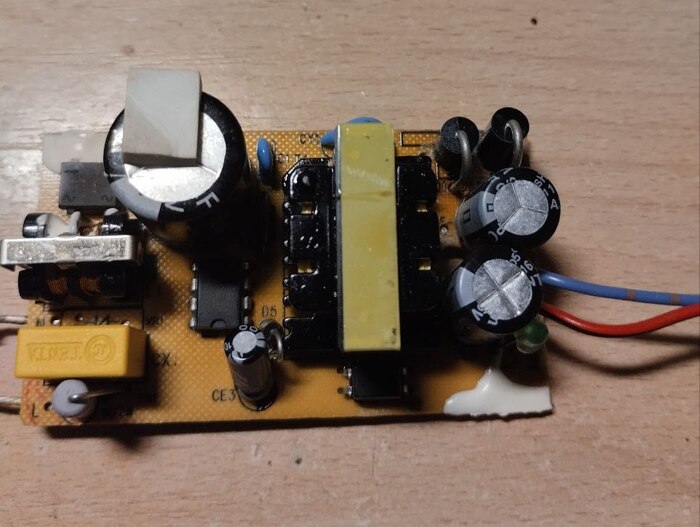

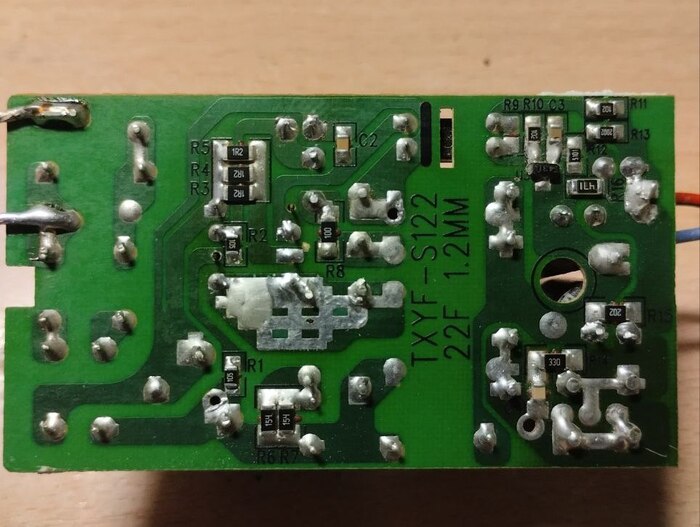

Внешний вид блока на фото. Маркировка платы THYF-S122 22F 1.2MM (вдруг кто поиском будет искать).
Заменил электролиты, на выходе ничего нет. Померял VCC на ШИМ, там ноль. Выпаял ШИМ, заменил на ICE3B1565J. Всё точно такое же, если не она же и есть. Включаю с новым ШИМ-нет выходного напряжения. Но появилось напряжение на Vcc ШИМ:

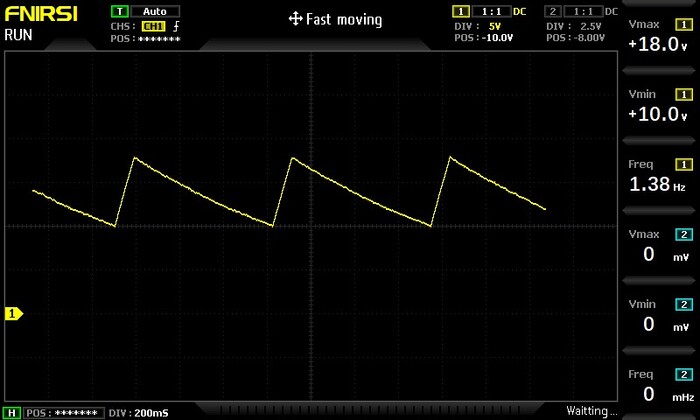

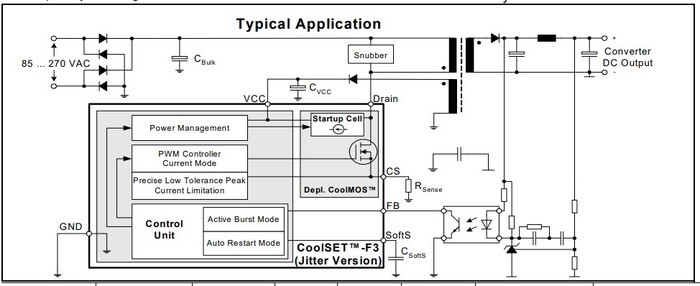

Странная пила, не могу понять, почему она "пилит". На ногах DRAIN микросхемы висит стабильное 314V. На FeedBack стабильные 5V, оптопара, видимо, ничего не блокирует. Микруха, как я понимаю, ничего не качает. Типовая схема из даташита:

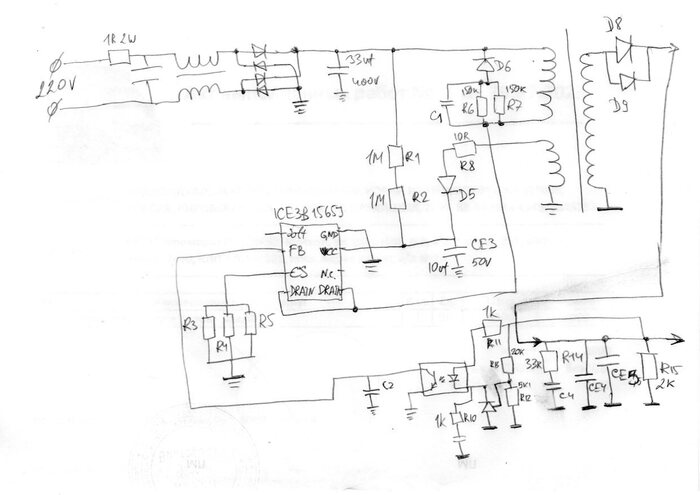

Срисовал схему собственно блока:
Художник из меня тот ещё, но понять, что это та самая схема и есть, можно. Добавлено только питание ШИМ через два резистора R1 и R2 по 1 МОм.
Все детали проверены, ёмкости заменены, кондёр по питанию ШИМ СЕ3 10uF 50V заменен дважды. Что-то я не врублюсь, куда дальше копать. Можно ли считать, что попался хреновый ШИМ? Как в этом точно убедиться?
Блок трёхсотрублёвый, экономической выгоды ремонта нет, ковыряюсь из спортивного интереса.
PS. Поставил CE3 на 470uf, питание ШИМ стабилизировалось 16V. Блоку похер.
Вопрос жизни и смерти, выручайте!
Года полтора назад собрали мне новый комп, если правильно помню, был SSD в качестве С и HDD, логически поделенный на D и E. Естественно, данные были в основном на последних. Жила-не тужила, места было еще достаточно. Вдруг угораздило меня подключить свой старенький смартфон, Xiaomi, чтобы перенести данные с карты памяти. Начала процесс копирования (на Е), вдруг в середине процесса выскочило сообщение об ошибке (точно не помню, но что-то об отсутствии сетевого подключения). Убедилась, что телефон лежит на месте, кабель не задевали, удивилась, кликнула по окошку. И тут увидела, что в "Моем компьютере" диск E пропал... а сам комп издает тихие звуковые сигналы, тихие и короткие, два с небольшим интервалом, секунд на 10 затихает и опять... При этом сквозь прозрачную боковушку видно красный мигающий индикатор (не все время).
Не зная, на что решиться, перезагрузилась, все осталось так же (((
Неужели нет вариантов восстановить данные, я в ужасе. Там все данные семьи, включая фотоархивы за несколько лет, копии давно не делались.
Остается только харакири сделать, если не заработает :((((
Господа, может кто видал такое нечто? Dc-dc с 3в до примерно 1.35в, стоит в диктофоне. Вход есть, на выходе ноль. Помогите определить маркировку и найти даташит.
Уже обращался в данное сообщество по поводу ремонта ноутбука с проблемой частоты в 200мгц и ошибки загрузки boot. Проблема оказалась в плате верхнего АКБ , он весь был в КЗ. Проблема с этим решена. Сейчас заметил странное поведение зарядного устройства. Заряжается импульсами через секунду , секунду работает -секунду нет. При подключении телефона через type-c ведёт себя так же. Где нужно искать проблему ? Может кто-то сталкивался с подобным на блоках питания ?
