Доброго временни суток! Сегодня на обзоре два простых, но как всегда, показательных ремонта двух видеокарт от подписчиков из г. Сочи и г. Иваново

Начну с GTX 1060) этот ремонт можно было бы назвать «слюни ксеноморфа» и сейчас поймёте почему)

Вот такая красота) попадание жидкости (за исключением дистиллированной воды) в места, где присутствует ток, всегда вызывает печальные последствия. И данный случай не исключение.
После отмытия наблюдается печальная картина-ядовитая слюна ксеноморфа растворила и элементы (конденсаторы и два резистора) и контактные площадки под ними

Отчищаю всё непотребство и подготавливаю новые установочные места

Так выглядет промежуточный результат

И вот все элементы на своих законных местах (с определением номиналов проблем не возникло-в мастерской была аналогичная карта).
Далее запускаю на стенде и видеокарта выдаёт изображение

Собираю и тестирую (снимки экрана сделать к сожалению не успел)

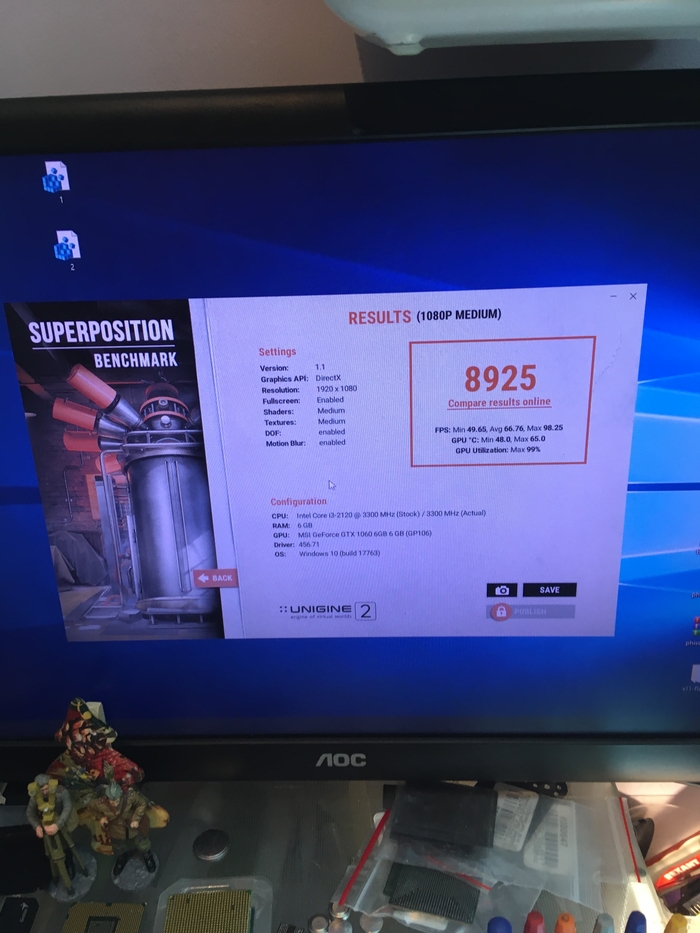

Все тесты пройдены успешно, ремонт закончен)

Двигаемся далее - RX 580.
На данной карте явных повреждений нет, замеры сопротивлений в пределах нормы, поэтому подключаю карту к стенду для замера напряжений

И вот обнаруживается отсутствующее напряжение. Смотрим маркировку шим-контроллера, формирующего напряжение на этой линии - APW8722. К нему имеется даташит.

Как видно из даташит для запуска необходимо напряжение питания Vcc на 5 выводе и высокий уровень на 7 выводе. Начнём с Vcc

И сразу бинго - на 5 ноге шим-контроллера короткое замыкание. Но в таких случаях надо убедиться какой именно элемент в коротком. Подаю с ЛБП необходимое напряжение с ограничением по силе тока, чтобы не выжечь пол платы случайно и... виновник найден и это не APW8722

Вот этот малыш. Для проверки его выпаиваю и сново измеряю сопротивление

Килоомы - значит мы на верном пути. Запаиваю новый конденсатор и подключаю карту к стенду

Напряжение появилось, а вместе с ним и картинка

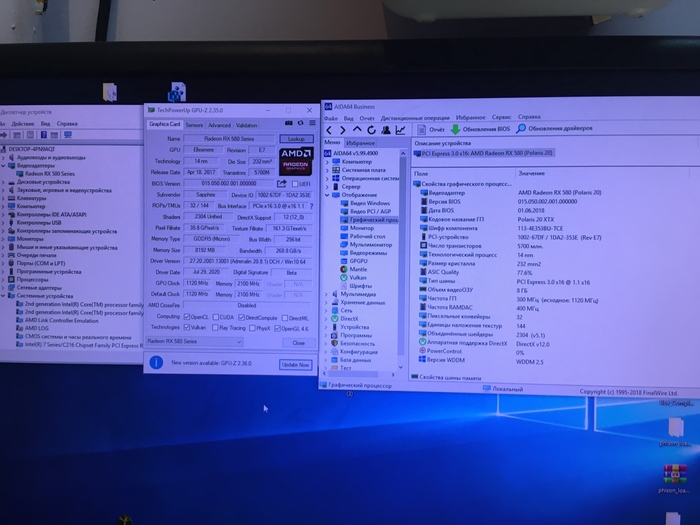

Карта успешно определилась, драйвера стали без ошибок

Ну и куда же без тестов)) как итог-всё отлично

P.S. Видеокарты в ближайшее время уедут к своим владельцам) надеюсь пост был полезным
Я в ВК - mafiyaforever

Прислали мне из магазина "Мировой Инструмент " уникальное предложение- купить шуруповёрт DORKEL DRA-12\11 LI за 990 рублей вместо 2000 .Решил рискнуть и купить его .Перечислил деньги-и вот прошло девять дней одного года и поступает мне смс-ка ваш товар прибыл в пункт выдачи ! ! ! Иду на следующее утро ,получаю красивую картонную коробку с аккумуляторным шуруповёртом внутри ! Приношу его домой вставляю подходящую биту и пробую завинтить саморез 3,5 мм в толстую 20 мм фанеру . Саморез не завинчивается ! ставлю сверло на 1- мм и пробую сверлить фанеру- фанера не сверлится-сверло не крутится хотя двигатель работает ! Хотел его сразу же его разобрать-все шурупы в корпусе шуруповёрта с головками под 6-гранную "звёздочку" . Пришлось вернуться в магазин и купить набор бит для шуруповёртов с битой типа "звёздочка". . .Отдельно такую биту надо заказывать за ранее , идёт она 3-5 дней.Наборы бит с магазине есть всегда. Ну ладно-хоть набор качественный от фирмы METABO. Разбираю шуруповёрт полностью смотрю-все шестерни планетарного редуктора целы и хорошо мазаны ,  мотор мощный . Регулятор регулирует чётко . Собрал его обратно. Он снова не тянет ни свёрла ни шурупы. Разобрал ещё раз . Вынул из него мотор придержал пинцетом вентилятор на роторе и попробовал покрутить шестерню на валу мотора-крутится... туго но крутится . Беру тогда мощный паяльник, твёрдый бессвинцовый припой  снимаю шестерню с вала мотора . Потом лужу припоем вал мотора и отверстие в шестерне и аккуратно горячим паяльником надеваю шестерню на вал мотора . Собираю шуруповёрт и пробую завинтить саморез в фанеру-завинчивает чётко. Ставлю сверло на 10 и пробую просверлить фанерку-шуруповёрт не тянет...Хорошо у меня в запасах нашёлся пустой контейнер для аккумуляторов 18650 .подходящий к этому шуруповёрту и 3 аккумулятора с никелевыми полосками на контактах и малым внутренним сопротивлением - где-то 25 миллиом . Ставлю аккумуляторы в этот контейнер, припаиваю никелевые полоски к плате ВМС-и всё готово шуруповёрт тянет сверло 10 мм как миленький. Фанерка за полминуты просверлена насквозь! ! ! Так что при покупке дешёвого китайского шуруповёрта надо сразу припаивать шестерню к валу мотора и менять аккумуляторы на силовые с внутренним сопротивлением менее 30 миллиом . . .Измерять все параметры аккумуляторов лучше интеллектуальной зарядкой Litokala . Или можно сразу менять аккумуляторы шуруповёрта на силовые с током 15-25 ампер. Те сто там стоят-пригодны только для игрушечных машинок или для фонарей -но никак не подходят для шуруповёртов

Доброго времени суток! Расширяем территориальные границы и сегодня на ремонте видеокарта GTX1080 MSI прямиком из Пензы.

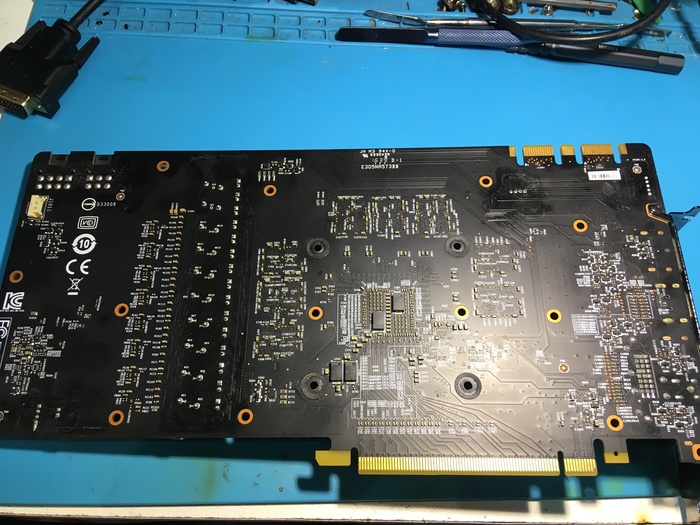

Со слов владельца не выдает изо, разбираю и провожу осмотр. Обращаю Ваше внимание, что на первоначальном этапе диагностики необходимо измерить сопротивления основных линий питания и сейчас поймете почему)

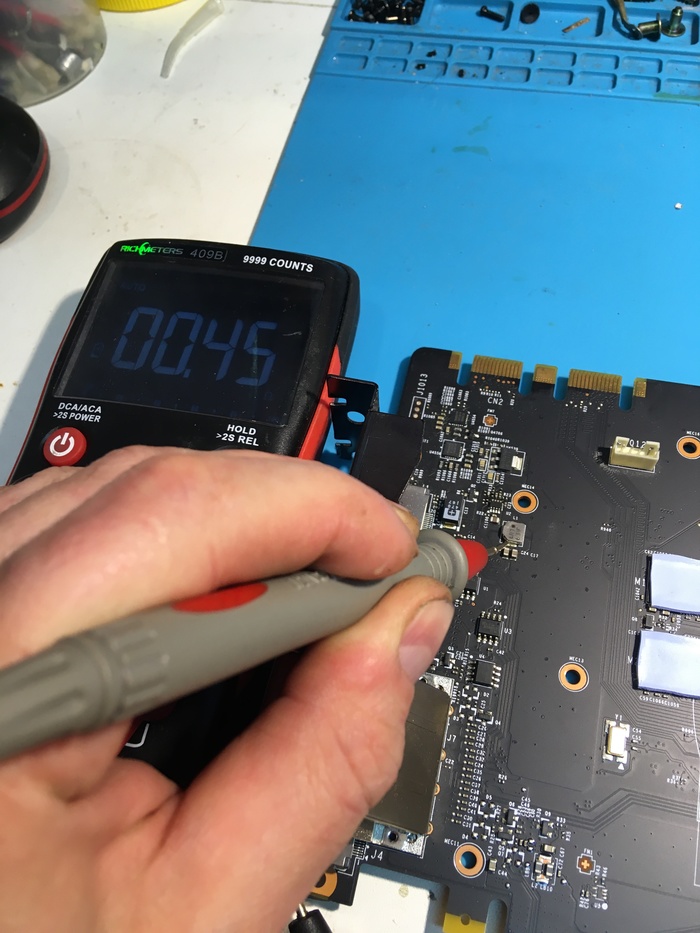

И, как можете видеть, на дросселе для формирования 5 вольт присутствует короткое замыкание, и соответственно нет 5 вольт - нет основных напряжений.

В таких случаях, чтобы выявить виновника заниженного сопротивления на линию подается напряжение с ЛБП и либо путем тепловизора, либо супер теплочувствительным пальцем выявляется наиболее нагревающийся элемент (прошу опять обратить внимание, начинающие радиолюбители часто принимают сопротивление питания ГПУ за короткое замыкание, поверьте просто оно очень низкое)))

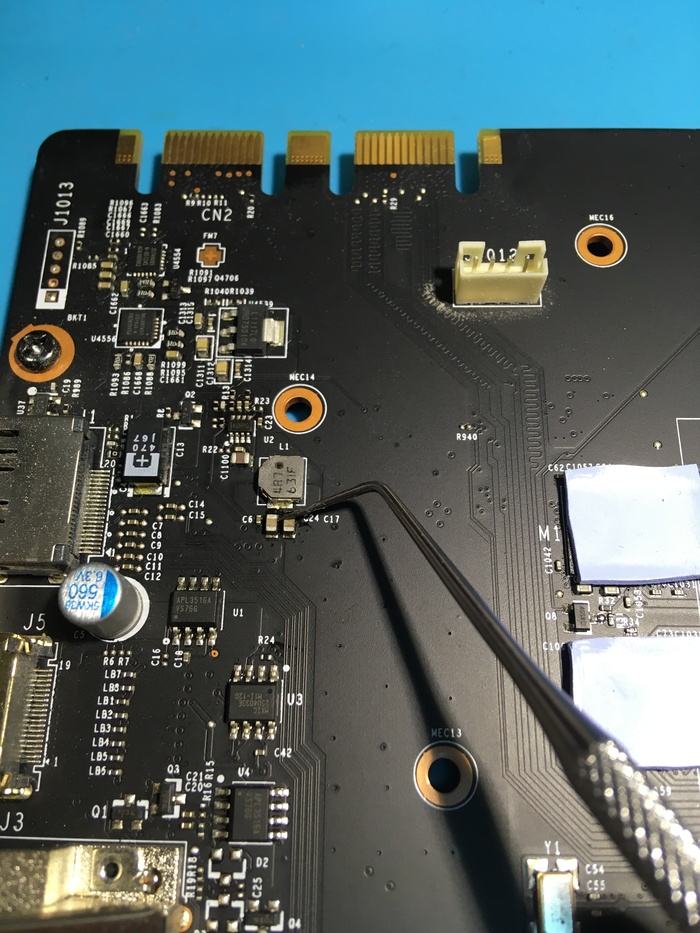

А виновники всего ремонта оказались совсем близко

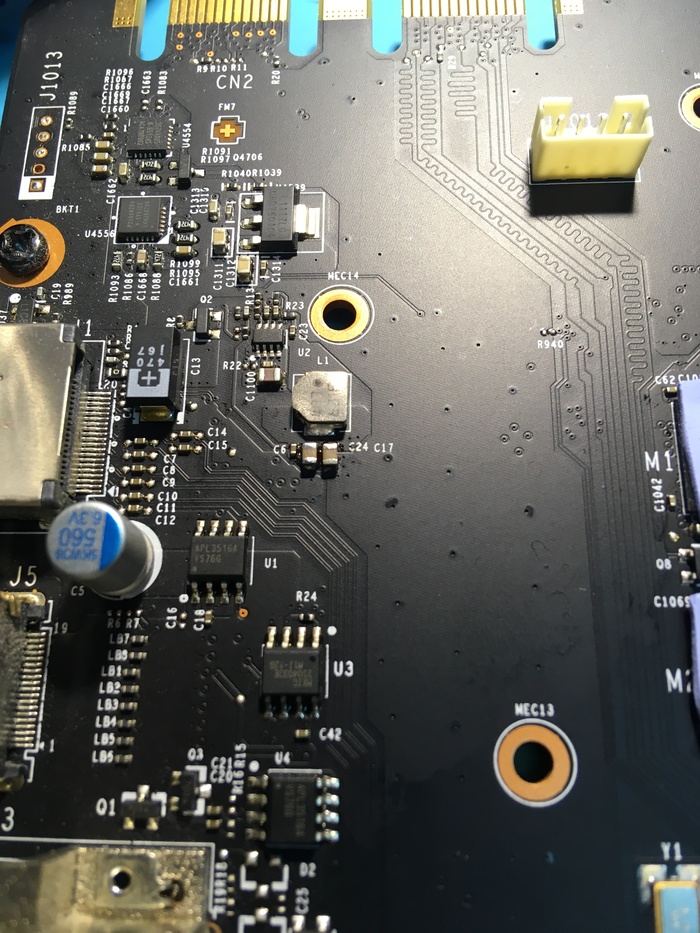

Два керамических конденсатора) по внешнему виду вполне себе целые, по факту вместо емкости стали резистором) Соответственно снимаю их, чтобы убедиться, что короткое замыкание ушло

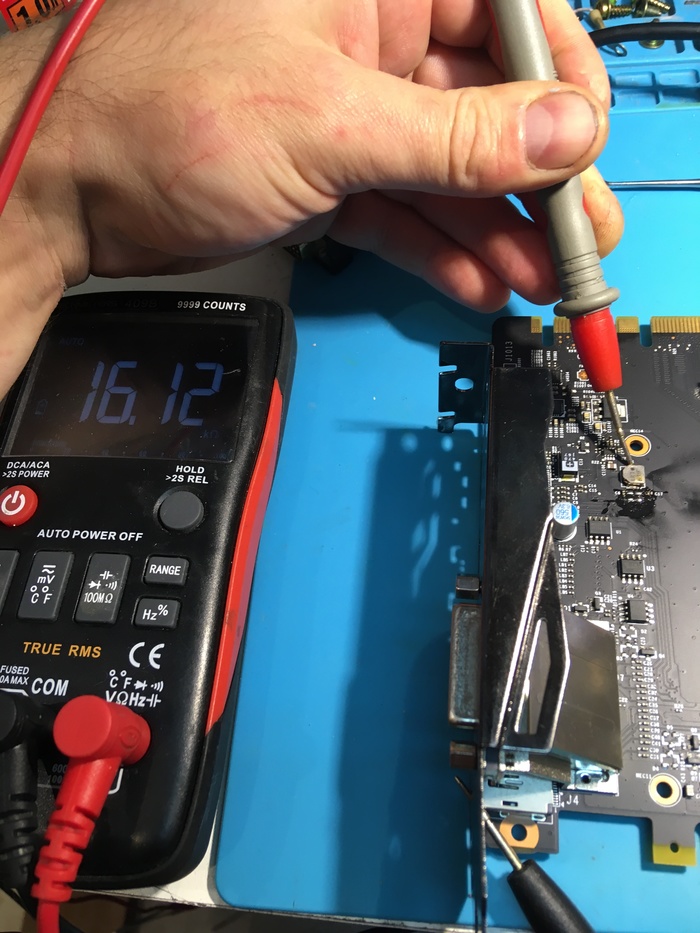

Как и положено-килоомы. Ставлю новые конденсаторы и подключаю видеокарту к тестовому стенду

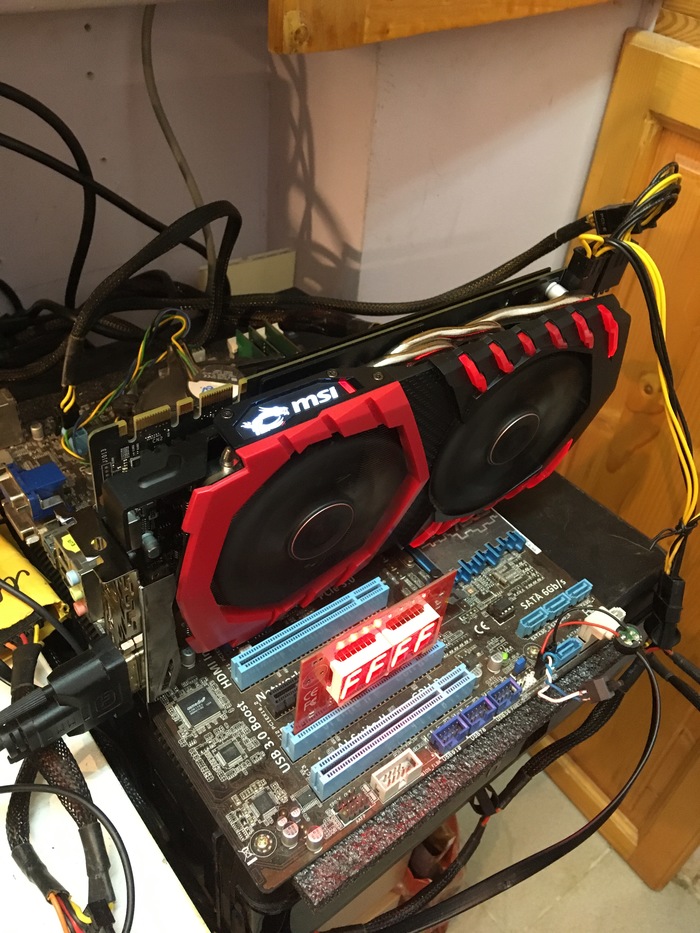

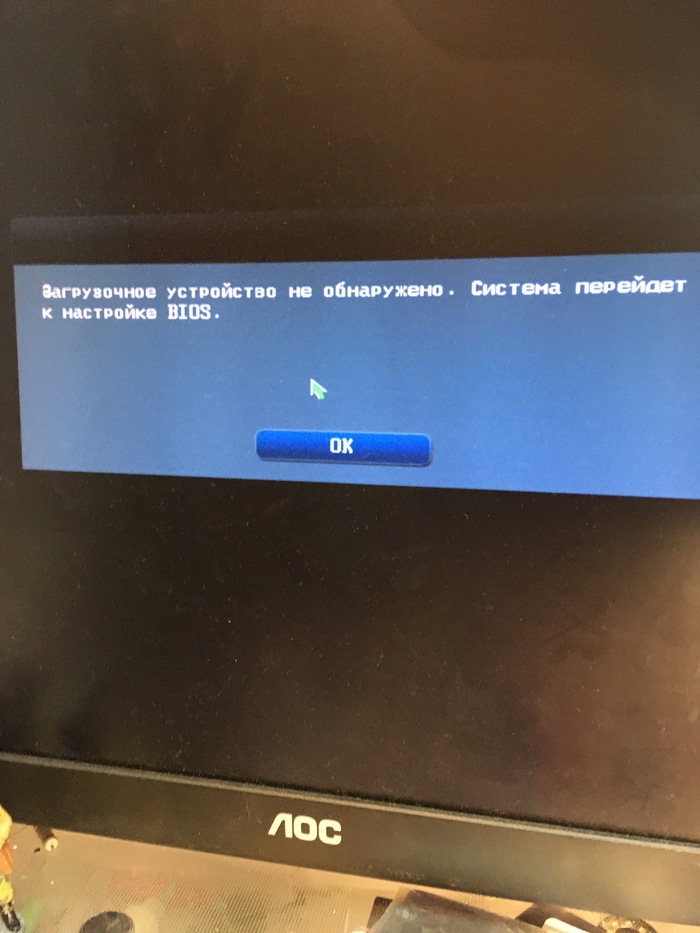

Появились необходимые 5 вольт и картинка) Далее собираю видеокарту и тестирую

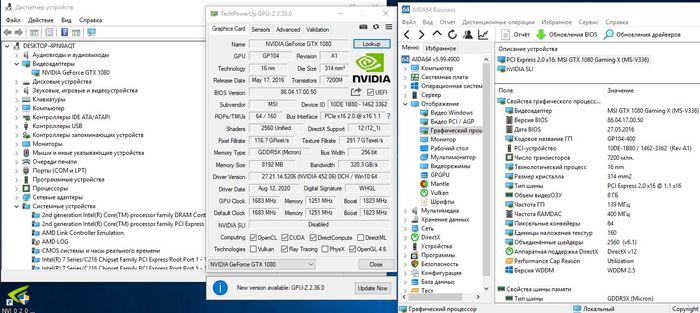

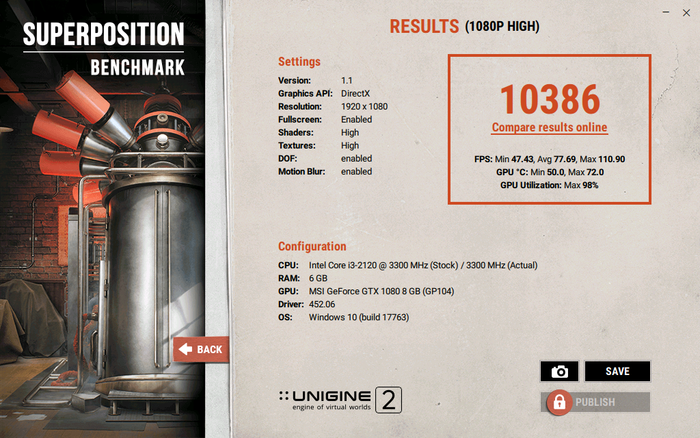

Тесты пройдены успешно и ремонт на этом закончен)) в ближайшее время видеокарта уедет назад к своему владельцу)

P.S. как можете видеть - даже такой маленький элемент как керамический конденсатор при должном стечении обстоятельств может стать причиной неисправности видеокарты) надеюсь пост будет кому-нибудь полезен.
