Приветствую всех! Прошу помощи в ремонте преобразователя напряжения.

Имеется китайский PoE видеорегистратор, который состоит из двух плат: одна плата это PoE коммутатор + преобразователь напряжения 48В->12В для питания второй платы, вторая непосредственно сам видеорегистратор.

Неисправность следующая: при подаче питания жёсткий диск не может запуститься. Слышно что мотор его раскручивает, потом останавливается, потом снова раскручивает и так в бесконечном цикле. Мультиметр в этот момент показывает колебания от 12.5В до 11.5В. При этом сам регистратор загружается и работает, но HDD не видит.

При запитывании платы от стабильных 12В дефект пропадает. Я так понимаю проблема в DC-DC регуляторе 48В->12В, но знаний для диагностики не хватает, поэтому прошу совета куда смотреть, что проверить? Думал на электролиты, но они на вид не вздутые.

Регулятор напряжения LMR16020. На фото плата с этим регулятором и его обвязкой (в верхней части).

Здравие желаю уважаемые спецы электронщики-железячники! Разобрал я блок питания, и увидал, что часть вентилятора закрыта какой то прозрачной фигней. Якобы для оптимизации обдува. Я вот не пойму, есть ли смысл в этом? Ведь перекрытие потока воздуха вентилятора ведет к снижению силы воздушного потока, и следовательно ведет к преждевременному износу блока питания. Может не устанавливать эту прозрачную пленку, при замене вентилятора? Выскажите пожалуйста свое компетентное мнение. Ибо я далековат от этой области знаний. Вот фото с просторов инета.

Доброго времени суток, мои дорогие друзья и моя надежда!

В очередной раз думаю решать проблему со своим компьютером, не решаюсь менять комплектующие, так как не могу точно понять, в чем проблема.

В один "прекрасный" вечер мой комп - сдох. Просто сижу, играю, все хорошо, производительность на обычном уровне - далее просто выключается, как будто свет выключили.

Включаю - не включается, тут уже есть много разных сценариев:

1. нажимаю кнопку питания - вращается кулер секунд 20 и комп вырубается. При этом даже клавиатура никак не загорается, монитор тоже не реагирует.

2. нажимаю кнопку питания - идет включение, загорается клавиатура и монитор буквально секунд 40 и вырубается в 0 опять.

3. нажимаю кнопку питания - все работает, ничего не вырубается, и просто работает, как машина на холостых, то есть крутится кулер. Монитор и клавиатура не реагируют, и все. Причем от кнопки выключить его не получается, только если на БП тумблер щелкнуть.

Далее тоже интересный факт, через два дня может опять все заработать. Вчера я доставал его после почти 4-5 месяцев неактива, и о чудо, он работал часов 5 в холостом режиме, скачивал игру, и часа 3-4 играл в валорант. Выключил я его сам, перед сном, а с утра он опять не хочет включаться и по очереди прям по всем сценариям.

Дело в том, что я живу в Китае и тут просто даже если есть мастера, то мы не смогли понять что это, либо я не могу популярно объяснить ( хотя я впервые сталкиваюсь с таким, по-русски то тяжело объяснить), то ли они вообще не шарят) а еще прикол в том, что когда я к ним приходил у них работала, но при стресс тестах вырубалось.

Я думал дело в видео карте, у меня была гарантия, отправил в магазин, официалы, сапфир на территории Китая, они сказали все окей, (два раза им отправлял, достал там всех).

Вот сейчас думаю менять или мать, или бп, надеюсь не проц :D

Комплектующие:

БП 500W - FSP - китайский какой-то

Видеокарта Sapphire AMD RX590GME - 8gb

Процесор - AMD R7 3700X

Мать - Mortar MAX B450 вроде. Один из сценариев включения - прикладываю.

Оперативка 16, 1400 частота.

Как опубликовать без рейтинга - не нашел.

P.S. посоветовали сначала купить пищалку. Закажу и отпишусь, как оно, какие команды выдает.

P.P.S. короче, пишу с этого компа уже, выдернул жесткие, планку оперативки и вуаля, опять врубился. Но все же сейчас закажу динамик. Спасибо всем за помощь!

Принесли на ремонт эвону диковинку молодёжную. Именуемой Brusko aspire FAVOSTIX. С жалобой что не заряжается. Акб внутри упал ниже 2В, но аккуратненько пришёл в чувства под покровительством великого iMax'а. Сам великий показал 900mAh влитых из 1000 заявленных. Запаял заряженных акб обратно, цигарка просит юсб.

Ну ок, на тебе юсб,

Показывает что пошла зарядка, но тестер юсб правдиво утверждает что это не так. Потребление 0.00А. Попытка включить заканчивается надписью check usb. В общем с подключённым usb включается, выключается и даже работает по назначению. Отключение в любом состоянии влечёт появление требования usb.

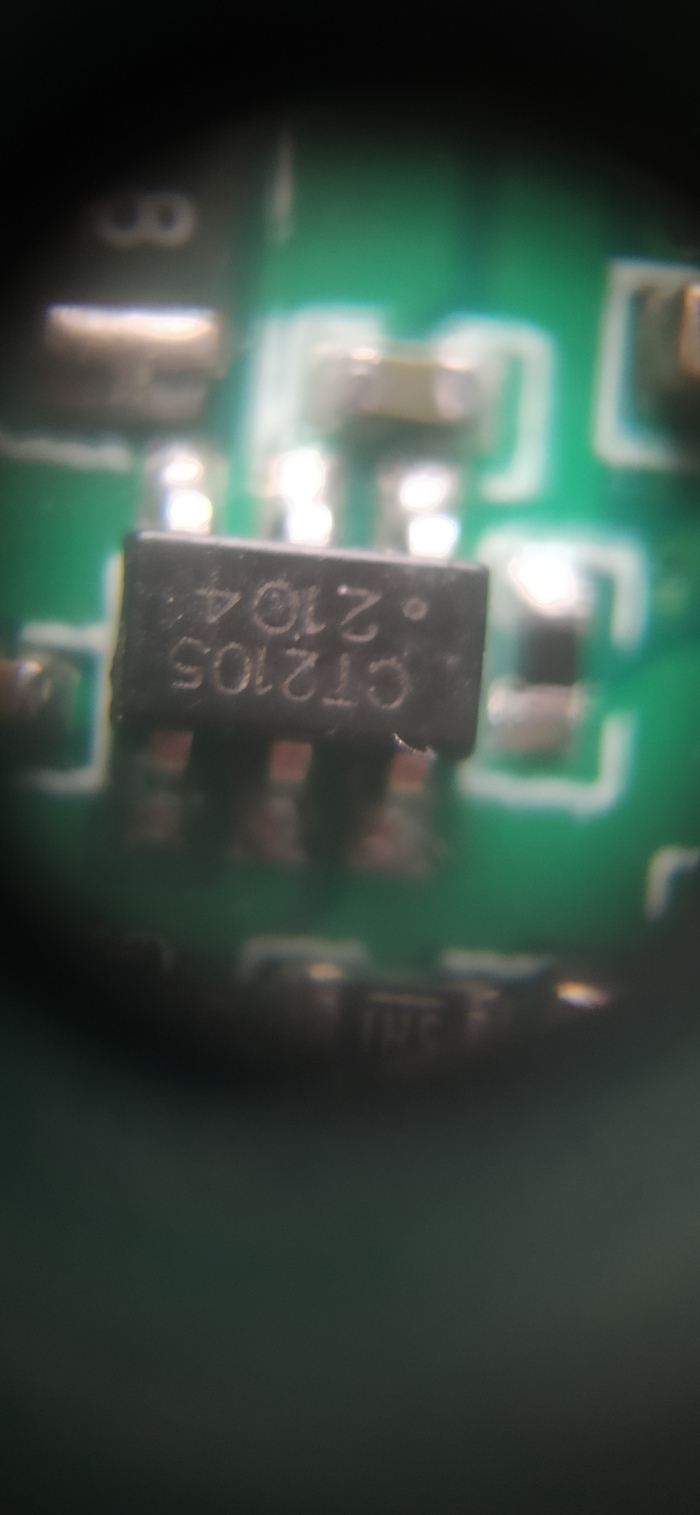

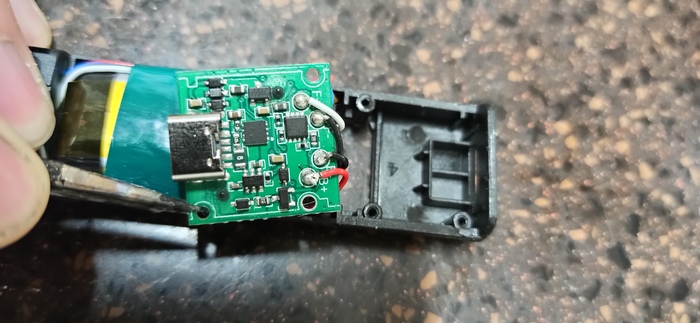

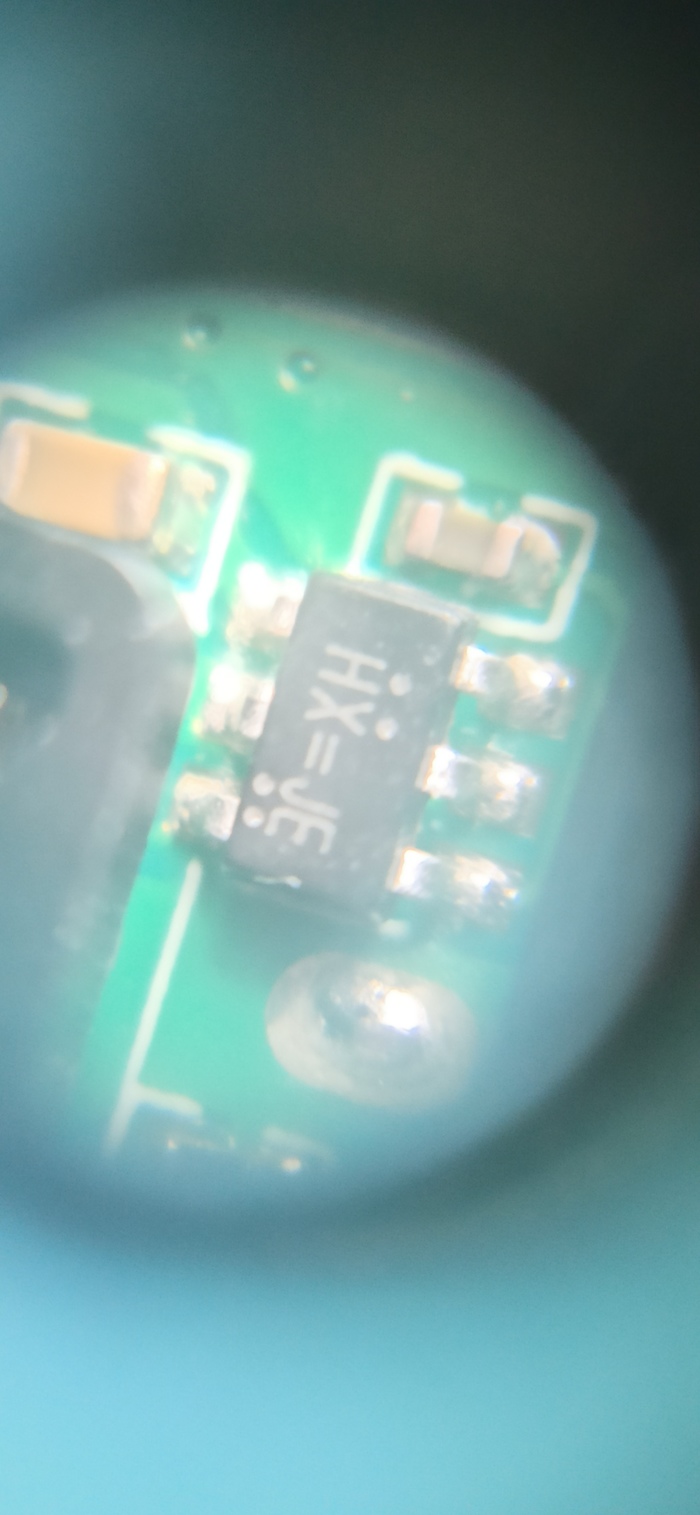

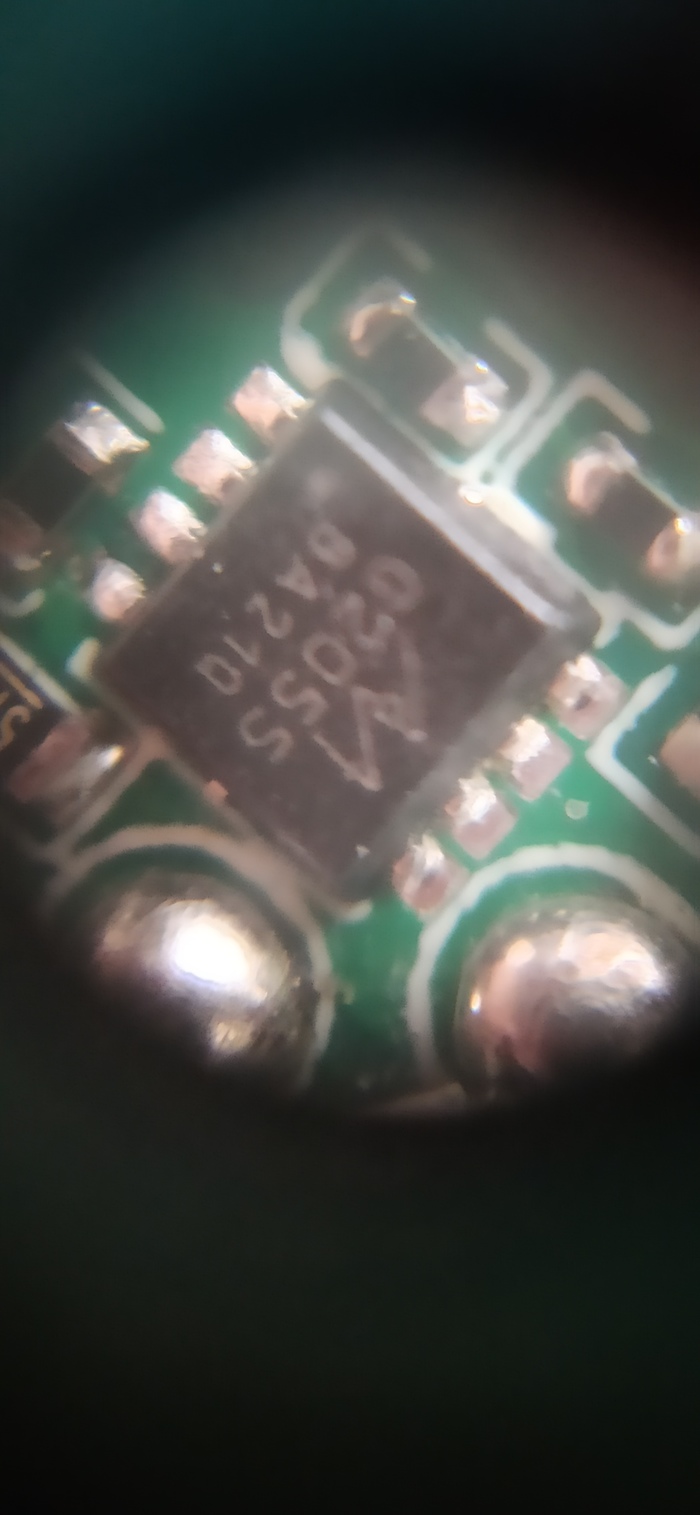

Ничего перегоревшего на плате нет, пред целый и 5В после него присутствуют. Дальше 5В идут на диоды слева от разъёма. Ни на одну из микросхем 5В не приходит при подключённом usb. Скину несколько фоток платы и микросхем на ней. Подскажите пожалуйста где что померить чтобы понять причину такого поведения.

Найденное видео с такой проблемой предполагало установку перемычки вместо предохранителя, но в этом поде пред целый, да и плата другой ревизии.

Картинка для привлечения внимания.

Приветствую сообщество!

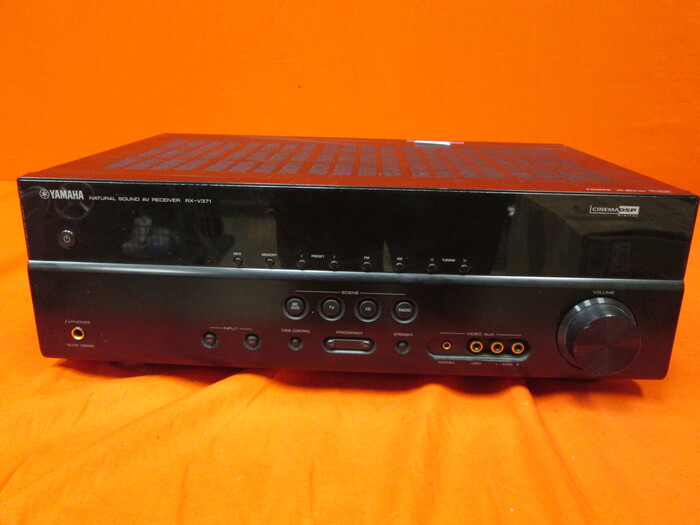

Имею такую связку устройств: довольно старый (2006 года) телик Самсунг, AV ресивер Yamaha RX-V371, медиаплеер, спутниковый ресивер. Между собой подключено по HDMI. Пульт Logitech Harmony, настроены сценарии включения устройств (включить ТВ, выбрать вход, включить AV ресивер, выбрать вход, выбрать звуковую сцену, включить источник сигнала – медиаплеер или спутниковый ресивер). Пассивная пятиканальная акустика SVEN.

Где-то с полгода назад стал замечать следующую картину: при включении нет звука, появляется через несколько минут. Спустя пару месяцев ситуация стала хуже: при включении нет изображения и звука, через некоторое время изображение появляется, звука нет. Такое ощущение, что всё начинает работать нормально только после прогрева.

Сегодня включил, сценарий отработался, но ни звука и видео нет, потом появился звук без изображения.

Если включить напрямую любой из источников сигнала к телевизору, всё ОК.

Куда копать? В городе ремонта радиотехники нет, до ближайшего сервиса по Ямахам полторы тысячи км по болотам и сопкам.

Здравствуйте! Не сталкивался ли кто-нибудь из Вас с подобной проблемой: при использовании тачпада, когда веду палец ровно, курсор колбасит из стороны в сторону. При плавном движении по диагонали получаются вот такие траектории:

Проблема не постоянная: то всё нормально, то снова шатает (я не пьющий). Никаких закономерностей я не заметил.

Ноутбук ASUS X550J, тачпад ETPS/2 Elantech Touchpad. Проблема наблюдается и в Windows 10, и на Ubuntu, поэтому грешу на электронику

Из оборудования имеется паяльная станция с феном и мультиметр. В схемотехнике кое-какой опыт есть, в основном теоретический.

Всем заранее спасибо!

Есть старый ноут, который очень хочется восстановить(Достаточно старый и китайский, чтобы на него не было клавиатуры. Для желающих приобщиться, гуглить 3q clutch, malata a802). У него полетела клавиатура, а когда я её расклеивал, в пяти местах повредились контакты, наложеные друг на друга, а в одном месте порвалась сама клавиатура(1).

В связи с невозможностью купить готовую клавиатуру(я искал, но не нашел, dok-6120 us-b) возникает идея- сделать новую клавиатуру. Полагаю, это можно реализовать с помощью smd кнопок или напечатать новую клавиатуру, как плату. В связи с чем несколько вопросов:

1) Сколько будет стоить напечатать новую клавиатуру из китая?

2) Каково сопротивление дорожек на клавиатурах?

3) Заменял ли кто нибудь пленочные клавиатуры на кнопочные?
