Ремонт Rowenta tn600
Сгорела микросхема. Сам подключил не то зарядник. Названия микросхемы нечитаемо. Может кто знает, что там стоит и где купить. Которая побольше.
Показать полностью
1
Сообщество Ремонтёров - Помощь
11 289 постов
•
14 657 подписчиков
0 просмотренных постов скрыто
Нужна помощь в ремонте материнки (предварительно звук. кодек) моноблока Dell 2320
Есть моноблок Dell Inspiron 2320. Мне он достался уже без звука.
Встроенная диагностика в момент, когда должен выдавать звук, молчит. Если вынуть память, то динамики пищат, т.е. сами динамики работают и подключены.
Аппаратные кнопки громкости есть, но при их нажатии на экране не появляются пиктограммы громкости. Если выбрать другой видеовход (аналог/VGA/HDMI), то пиктограммы появляются.
При установке драйверов (как автоматически найденных, так и rtl 2.82 c realtek.cz) в win 7, 8, 10, 11 в диспетчере устройств есть всего одно устройство HDA. Учитывая, что на материнке есть видео Geforce 525, я полагаю, что их должно быть два. В настройках звукового устройства указан всего один возможный выход: "Digital audio output на задней панели".
При подключении наушников Jack sense не срабатывает.
Материнка PEGATRON IPPSB-SFA. Согласно схеме, звуковой чип ALC269.
Схема есть. паять не умею.
Прошу подтвердить предположение о неисправности ALC269. Если кто-нибудь поможет с ремонтом в Волжском, буду признателен.
Если у кого-нибудь есть такой аппарат, дайте, пожалуйста, скрин из диспетчера устройств со звуковыми устройствами (одно? два?)
Показать полностью
1

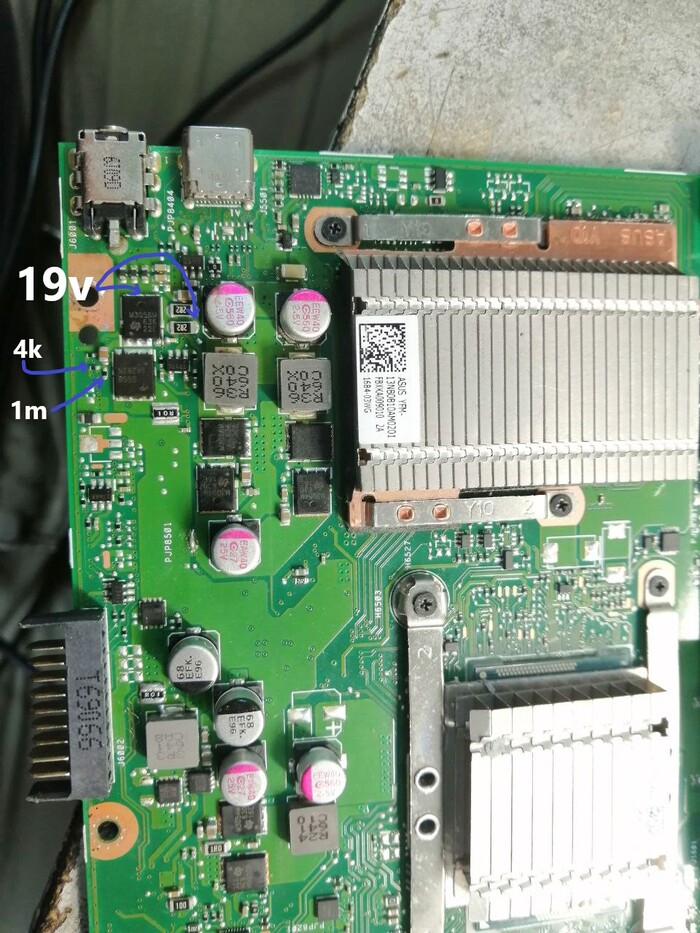

Помогите с ремонтом материнской платы ноутбука asus x540l
Платформа asus x540lj ver 2.1. не могу разобраться с выходными ключами.
нет управления мосфетами PQ8801 и PQ8802, емкость и резисторы в порядке, на GAte по "0", Gate звонится на BQ735.
запуска соответственно нет. обвязку самого bq735 проверил-не чего не нашел. Сам чарджер менял и на BQ725 и BQ735 (не новые, с доноров).
Напряжения на BQ735:
ACN-0,93
ACP-0,93
CMSRC-0
ACDRV-0
ACOK-0
AVDET-2,6
IOUT-0
BATDRV-0
SRN-1.32
SRP-1.32
LODRV-0
PREG-6
BTST-6
HIDRV-1.32
PHASE-1.32
VCC-19
Прошу помощи, PR602,603-не понимаю куда подтянуты, по Boarview уходят на пятак с другой стороны-не нашёл. Если подать питание на ac_bat_sys (pr8806) ноут оживает. Ключи естественно снимал проверял-живые
Показать полностью
2
Boardview
Всем привет. Возникла необходимость перепаять предохры на китайском игровом ноуте, пытаюсь найти плату в сети, безрезультатно. Быть может существует какой-либо архив Boardview о котором я не знаю? Просьба помочь ссылкой если знаете, спасибо.
Компьютерная помощь в СПб
День добрый, дорогие пикабушники. Ищу помощи одному долбодятлу, то есть мне, с починкой ноутбука. А точнее, ищу адекватного мастера в СПб, который сможет разобраться в моей проблеме.
Собственно, проблема в ноутбуке MSI GF65 Thin или в моих слишком гладких извилинах в обращении с ним. Как-то раз я задумал почистить своего работягу от пыли и заменить термопасту. Разобрал, убрал тонны пыли, поменял термопасту и протер спиртом шлейфы (какие уж не помню). Попытался запустить, но он не включился. И так еще пару раз. А потом из него выше святой дух, который заставляет работать всю технику. Дело в том, что я, придурок, забыл отключить его от аккумулятора. Можете накидать говна в мою сторону за такое действие (бездействие), это заслуженно. Как итог - он не включается. Я отдавал его одному знакомому мастеру, но он ничем не смог помочь. Вернее, по его словам "частично дохлый, на прозвон всё четко, а инициализироваться не может, Вся мелочь проверена, заменено всё подозрительное, Но плодов увы(, Запуск есть, нет изо и инициализации". Касательно оперативки: "Живая)На другую 100% оперативку тоже так же всё(". Прошивка биоса: "Проверено неоднократно".
Тем временем я издаю звуки отчаяния и беспомощности. Быть может кто-то из знакомых/известных лиц сможет помочь в этом?
Всем заранее спасибо!
Показать полностью
Установка чипа Picofly на Nintendo Switch
Сегодня кратко расскажу про установку нового чипа Picofly ,на основе Raspberry на игровую консоль Nintendo Switch.
Начну с того ,что это был первый мой опыт по установке этого чипа ,hwfly мною было установлено очень много , там все быстро и просто .

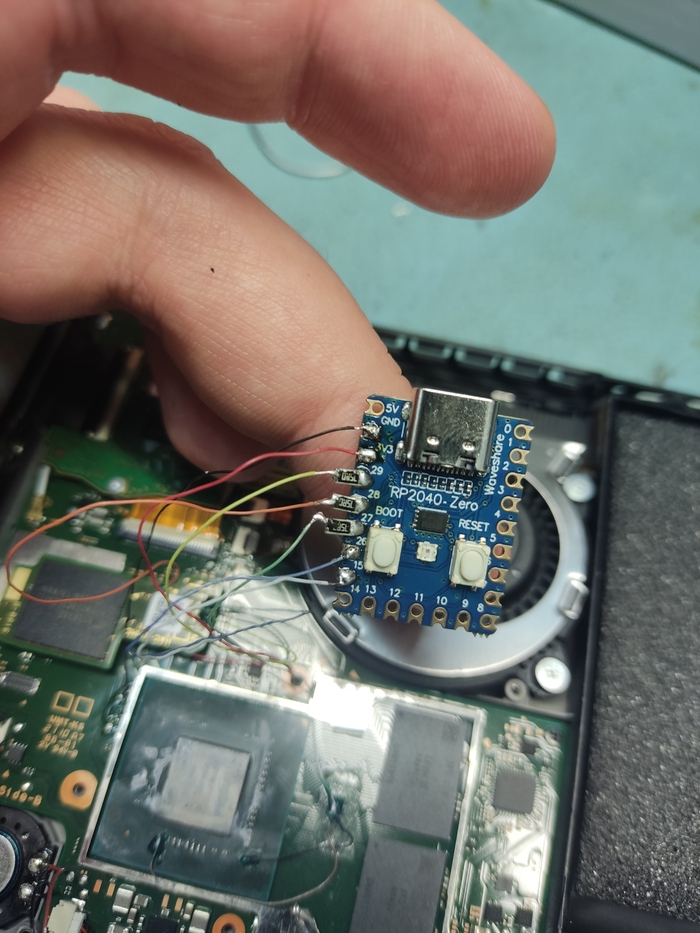

В данном случае имеем вот такой ,чип который был предварительно прошит через USB.
На этом фото я уже предварительно припаял три резистора к платке.

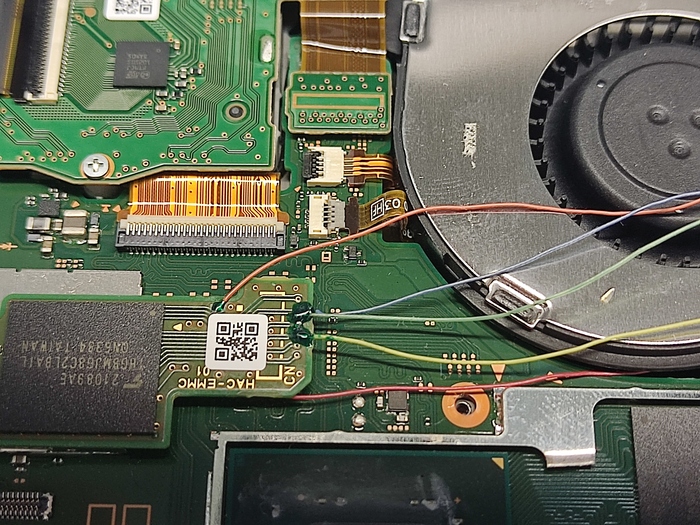

Далее необходимо припаять провода на плату emmc согласно инструкции,изолируем места пайки УФ маской ,выглядит это так.

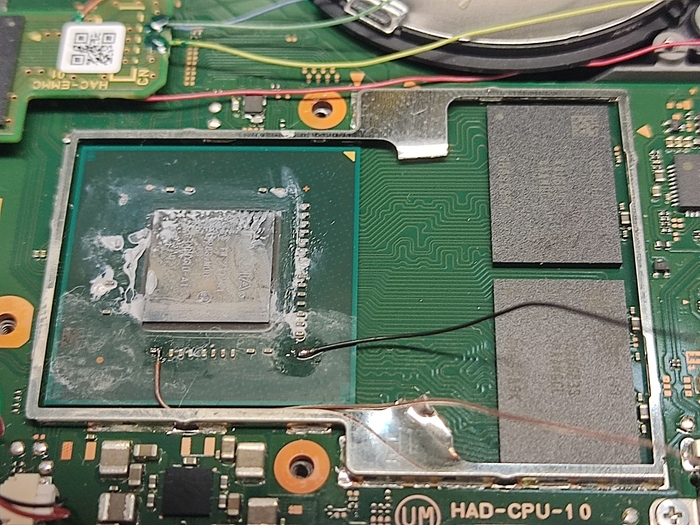

Следующим шагом припаиваюсь к конденсаторам на процессоре .
Конденсаторы на процессоре стоят в цепи питания и в определенный момент времени напряжение на нем "просаживается " на массу ,что заставляет процессор пропускать инструкции и как раз в этот момент чип подменяет загрузчик ,что собственно нам и нужно.
Далее нам нужен N канальный полевой транзистор ,с помощью которого и будет просаживаться напряжение питания процессора по сигналу с чипа.
Выглядит это примерно так
Но в моем случае одного транзистора оказалось недостаточно и после установки чипа происходила ошибка и приставка загружалась в стоковую прошивку.
Чтобы это исправить я подпаялся ещё к одному конденсатору по линии питания процессораи добавил ещё один полевой транзистор параллельно первому ,к сожалению фото не сделал в спешке ,придетсяповеритьмне на слово .

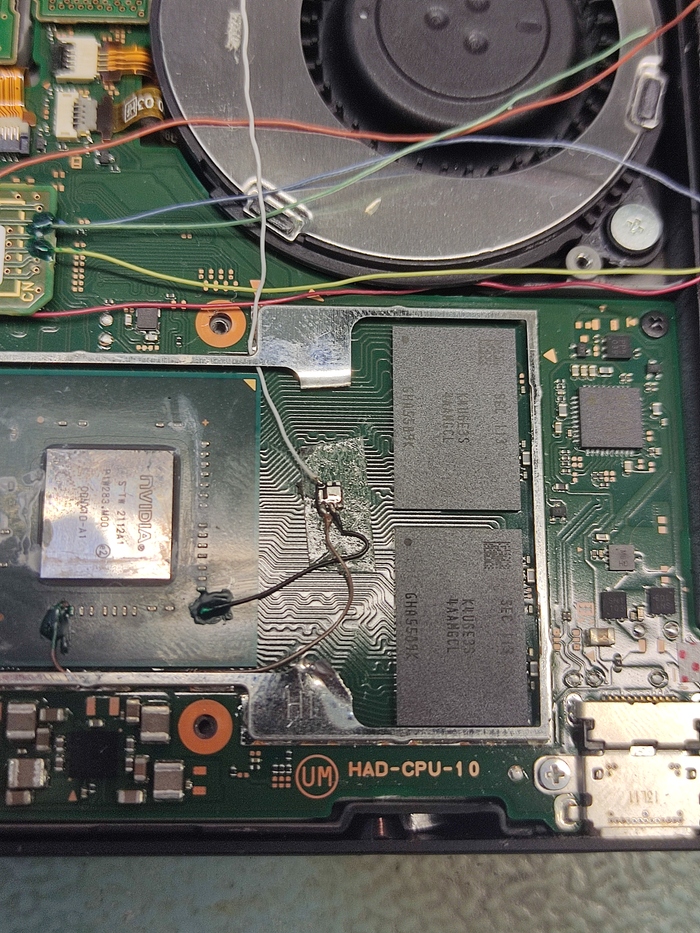

Вот примерно так выглядит конечный результат
После чего снимаем с платы кнопки и разъем usb и впихиваю это все в корпус консоли.
Изолирую все места пайки ,на транзисторах и процессоре с помощью УФ маски ,на чипе каптоновым скотчем ,чип приклеиваю на двусторонний скотч.
Ну и долгожданный NO SD CARD....
По итогу устанавливать этот чип более трудоёмко ,тем более ,если устанавливать как я без шлейфа на CPU , имея шлейф на CPU можно установить даже без микроскопа .
Спасибо за внимание!
По вопросам установки чипов на Nintendo ,контакт для связи со мной в моем профиле .
Показать полностью
7
Проблема с машинкой
Доброго дня всем. Случилась такая проблема, вчера машинка достирала, была нормально выключена. Сегодня на попытку включения ноль реакции. Т.е. не горит ни один индикатор, не светится дисплей и т.д. Подозрительных запахов нет.
Кабель в порядке, розетка в порядке.
В первую очередь, хочу спросить - есть в ней предохранитель?
Не откажусь и от других советов.
bosch wfr 2441
Увеличить батарею ноутбука
ДД!
Есть дружественный ноутбук Asus f509ja
Есть необходимость продлить ему время автономной работы, не прибегая к внешним аккумам (важно) и покупке другого ноута.
Внутри довольно много свободного места, я так понял под винт, но винта там нет и не будет.
Насколько реально подобрать бОльшую батарею, по размеру штатной + свободное место?
То есть такой же ширины, но длиннее.
Может купить два литиевых "просто аккумулятора" в размер и перепаять на них контроллер со штатной батареи (она там двухбаночная насколько я понимаю)?
Подкинуть ещё две "банки" в параллель не получится? Насколько я понимаю, нужны будут банки такой же емкости, как и штатные, а они туда не влезут по размеру.
PS фото и размеры аккума и внутрянки ноута в первом коменте к посту, как приаттачить их сразу в пост не разобрался.
Показать полностью
