Суть проблемы такова имеется материнская плата ASROCK H110TM-ITX R2.0 хочу подключить к ней матрицу N156B6-L0B Rev. C1, но lvds шлейфа в продаже не нашел, даже коннекторов подходящих в продаже на алике не встречал, подскажите куда копать?
Доброго времени суток, ремонтёры! :")
Обязательные условия сообщества выполняю:
1. Неплохо разбираюсь в радиоэлектронике, хорошо могу в пайку (за исключением BGA)
2. Есть термовоздушная паяльная станция)
Итак... Есть у меня ноутбук Татарстанской фирмы ICL(который по факту Clevo)
Год назад в него был всунут SSD и немного оперативки, но вот экран как был ужаснейший, так и остался.
Решил я заменить матрицу с TN которая там стоит, на IPS.
Сейчас там установлена LP156WH4-TLP2, это TN 15.6", 1 канальный LVDS, 6 bit. 40pin разъём

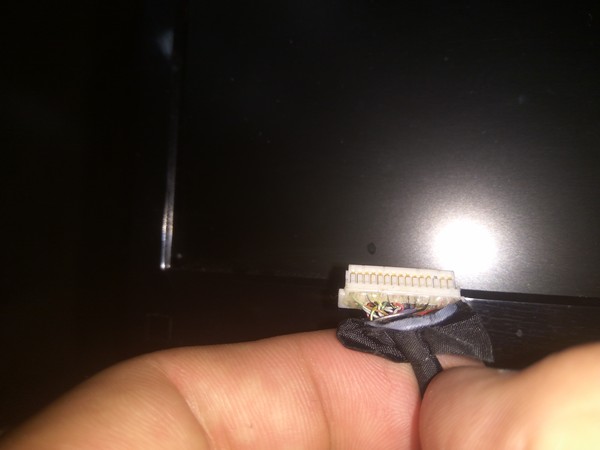

Вот пара фотографий
Хочется конечно IPS 1920*1080, но они все 2 канальные.
Поэтому я решил разобрать ноут, и глянуть.. а вдруг там разведены 2 канала LVDS, всё таки платформа китайская и очень унифицированная, всякое может быть.
только вот не смог точно определить...

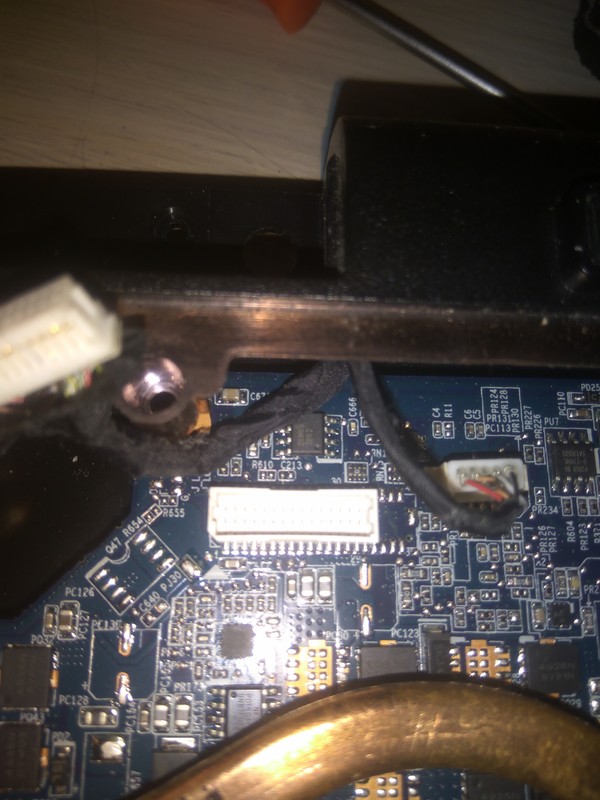

На материнской плате есть 40 контактных площадок, но распаян разъём на 30.
фоткал на китайский тапок, сильно не пинайте)
В самом же шлейфе от разъёма 27 проводов, судя по количеству проводов это двухканальный шлейф, так ведь? и fullHD матрица должна завестись без проблем?
И да, ещё один вопрос, не смог найти матрицу с таким же расположением шлейфа, у всех он идёт справа снизу, а у меня слева и выше...(ну там на фотках видно)
UPD: схему найти к сожалению не смог, модель ноута: clevo W25BEU
Приветствую тебя пикабушник.
Случилась со мной следующая ситуация:
Имеется у меня книжная половина ноутбука (материнская плата). Хочу к ней подключить матрицу и с этим возникает проблема. Разъем на мат.плате 20-pin DF13-20DP 1.25mm. Сейчас ищу разъем подключения DF13-20DS-1.25C, чтобы подключиться к материнской плате. Поиск и есть трудность.
Пока искал такой разъем, встретил шлейф с такими разъемами FI-S20S-DF13-20DS.
Если кто-нибудь может помочь с этой проблемой, буду благодарен.
Спасибо за внимание.
