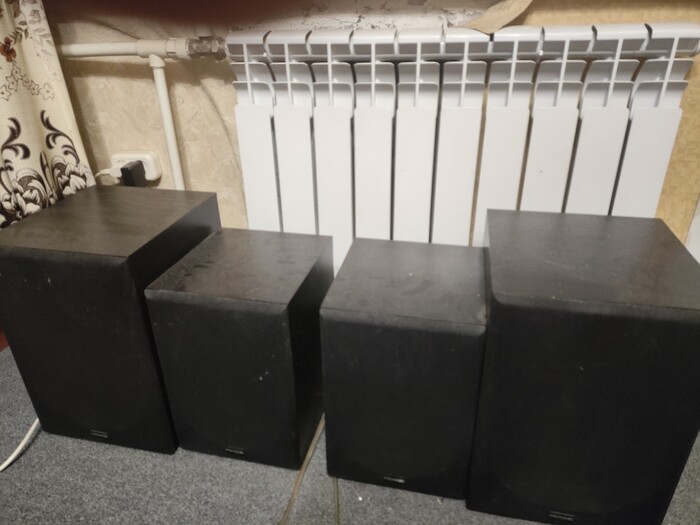

Здравствуйте, расскажу сразу суть вопроса, есть в общем и целом 4 колонки микролаб , 2 по 35 ватт от про 2 и 2 по 45 ватт от про 3. Так вопрос следующий, подскажите как их Вместе подключить , может посоветуете ресивер . Я просто далёкий от этого всего
Лет 15 назад появилась у меня акустика эта. Она мне очень сразу понравилась. Прошла со мной всю учёбу в ВУЗе, и сейчас очень хорошо себя чувствует.
Фоток будет не много, делал давно, не для поста.
Но, в прошлом году, я заметил, что звук изменился не в лучшую сторону, энкодер сбивается, ФНЧ и ФВЧ регулируются только на дисплее, на звук не влияет.
Что ж, будем ломать. Данная акустика состоит из двух пассивных двухполосниках и отдельностоящего усилителя.
Я разобрал усь, померил бочонки ёмкости, половина высохла. Заказал. Заказал модуль блютуса. Снял плату с энкодером, энкодер разборный, почистил. На фото видно, что можно отогнуть крепления, энкодер располовинивается. Спирто-бензиновая смесь хорошо всё чистит.
Пока ждал комплектацию, занялся колонками. Динамики чувствуют себя хорошо, но фильтрам стало плохо за 15 лет. Соответственно, АЧХ поехала, звук изменился. К тому же отклеились трубки и дребезжали.
Фазоинверторы проклеены, конденсаторы в фильтрах заменены. Внутри колонок проклеил синтепоном.
Дальше фоток не будет, будет только текст про подключение блютуса.
После замены всех посохших электролитов и апгрейда колонок звук стал, как будто только купил. Верха и низа регулируются.
В усе 2 канала, после подачи питания врубается первый канал. На него и заведём сигнал с китайского блютус модуля.
Плата блютуса питается +5 В. К моему счастью на питании дисплейного модуля усилителя стоял стабилизатор, L7805, или что-то подобное. Так как блютусный модуль ест 40 мА, стабилизатору плохо не станет.
Теперь мой старенький микролаб играет как новый, да ещё и беспроводным подключением обзавёлся.
Сейчас в работе автомобильный усилитель, который принесли с неисправностью "уходит в защиту". Случай интересный, у меня такого не было ещё пока. Как сделаю, расскажу.
С новым годом!!!
Пост про переделку Океана-222 тоже будет, как закончим. Ждём плату зарядки аккумуляторов для него.
Еще давно, когда учился я в универе, и на первом курсе мы изучали эту хитроумную штуку под названием Микролаб КР580ИК80, в которую нужно вводить команды в 16-ричном коде, а банальное сложение двух целых чисел превращается в адски запутанную процедуру. Эту штуку не любила вся группа, а особенно лабы сдавать на ней, для большинства в том время казалось, что эта вещь бесполезная и сложная, ведь сейчас огого какие компы мощные, да и языки программирования высокоуровневые... Но только спустя много лет начинаю понимать, что благодаря этому самому "старью" я могу разобраться, как работает процессор современного ПК, а ведь он по сути тот же микролаб, только размерами поменьше) В общем. иногда стоит использовать откровенно старые вещи. чтобы понять, как работают новые.
Фото сего шайтан-устройства прилагаю:
Всем привет!
Отдельный привет моим 10 подписчикам :)
Сегодня у меня в ремонте довольно популярная в своё время, активная акустическая система 2.0 Microlab Solo-3 MK3.
Немного технических характеристик заявленных производителем:
- компьютерная акустика стерео
- суммарная мощность 70 Вт
- трёх полосные колонки (скорее 2,5 полосы)
- материал корпуса колонок: дерево (MDF)
- диапазон частот 45 - 22000 Гц
Ну что же, довольно не плохо для компьютерных колонок. Ну и строгий классический дизайн не оставит равнодушным даже требовательного пользователя. Более подробно об этих АС можно почитать в интернете, я же перейду к ремонту.
Эта акустическая система досталась мне за не дорого :) Но и состояние у неё было так себе: трансформатор питания вырван, усилитель мощности сгорел полностью, и тоже был вырезан.
Эти колонки использовались как пассивные с внешним усилителем.
Усилитель от этих колонок выглядит сгоревшим :)
Наверное в колонки ударила молния :)
Разбираю активную АС:
Кто-то неистово боролся с перегревом УМЗЧ с помощью термопасты КПТ-8.
А вот и кожух от трансформатора:
Видимо не смогли отвернуть заржавевший винтик. Капля WD-40 и винт поддался. Собрал трансформатор.
Ну что, я перед выбором: ремонтировать полностью сгоревший усилитель на TDA7265, или же собрать новый на микросхеме LM1876. А для этого обратимся к даташитам на эти микросхемы, и посмотрим, что лучше:
TDA7265:
- Диапазон питания (до ±25 В)
- Большая выходная мощность 25 + 25 Вт при суммарном коэффициенте гармонических колебаний 10%, сопротивлении нагрузки 8 Ом и напряжении питания ±20 В.
- Нет шумов при включении и выключении
- Низкий ток потребления в режиме ожидания
- Защита от короткого замыкания
- Защита от перегрева
Ну вот, как видим здесь нет тех 35 Вт/канал, о которых говорит производитель. Всего то 25 Вт в пике, и с дикими 10% искажениями.
LM1876:
- Диапазон питания (от 20В до 60В, до +/- 35В в двухполярном исполнении)
- Выходная долговременная мощность 20 Вт/канал (зависит от питающего напряжения)
- Коэффициент гармонических колебаний при выходной мощности 2х22 Вт всего 0,1%
- Защита от перегрева
- Защита от замыкания на выходе
Да, LM1876 может показаться менее мощной микросхемой, но практически при той же мощности, что и TDA7265, обладает очень маленькими искажениями, всего 0,1% от всего сигнала. А TDA7265 при искажениях 10% и слушать то не захочется. Решено, собираю усилитель на LM1876!
Схема довольно простая, я собирал её не однократно, звук хороший.
Так же хотелось бы ввести в схему усилителя и блок защиты АС.
Схема тоже не сложная. Зелёным шрифтом написал какие элементы я использовал при 12V питании. Так же хочу отметить, что схема защиты довольно капризна к питанию, поэтому использовал для её питания стабилизатор на 12V, установлен на печатной плате.
Сделал печатную плату усилителя. Размером чуть шире чем заводская плата АС.
Собственно дело за малым. Собрал все детали на печатной плате.
Ну и для сравнения с заводской платой АС:
Получилось не плохо: блок защиты имеет задержку подключения АС — это избавит от характерного щелчка при включении, и отключит динамики при аномальном постоянном напряжении на выходе УМЗЧ. Так же, с помощью реле здесь, реализована функция использования колонок от внешнего усилителя. Достаточно просто не подключать колонку к сети, а подключить к клеммам акустический провод от внешнего усилителя, т.е. использовать Microlab Solo-3 MK3 как пассивные колонки.
Переделки коснулась и задняя металлическая панель-радиатор АС. Так как колонки можно использовать как пассивные, то не будет лишним отключение сетевого шнура — что бы не мешался. С помощью ступенчатого сверла рассверлил отверстие для гнезда:
Идеально :)
Ставим плату усилителя на место. Соединяем все провода, проверяем монтаж:
Тестовое включение пройдено, аппарат работает как надо.
Приворачиваем радиатор на место:
Ну что сказать, хорошая работа! Звук чистый даже на максимальной громкости! Это заслуга микросхемы LM1876. Ну а за чёткость и детальность на высоких частотах спасибо купольному ВЧ динамику.
Немного критики: из недостатков этой АС могу отметить маленький уровень басов. Они есть, но мало. Середина и детальные ВЧ — на отлично! Ещё один недостаток: НЧ и СЧ динамики работают в одном объёме, отсюда и не полноценная 3-х полоска, а неизвестно откуда придуманные маркетологами 2,5 полосы. В итоге НЧ динамик мешает среднечастотному на большой громкости. В целом, конечно, не плохо. Но кому захочется низких и бархатных басов, лучше присмотреться к активному сабвуферу, и он станет отличным дополнением для Microlab Solo-3 MK3.
Проделанной работой и результатом доволен. Колонки подойдут и для прослушивания музыки, и для просмотра фильмов, и для игрушек.
Так же надеюсь, что статья будет полезной для энтузиастов и любителей хорошего звука.
Всем добра!
Добрый день.
Некоторое время назад потерял пульт д/у от своей акустики microlab.
Модель вот такая: microlab r7121
Обращался по данному вопросу к официальному сервис-центру микролаб в своём регионе, там мне ответили, что пульт от моей модели есть в наличии в Москве за 1300р)))
Цена меня немного расстроила.
Плюс они почему то не могут скинуть фотографию пульта, а посмотреть ее очень хочется, потому что могут прислать аналог, типа такого, и это ещё более менее. Некоторые аналоги размером с пульт от телевизора.
У не официалов, в интернет магазинах, цены на аналоги от 500р, плюс доставка.
Покупать оригинал за 1300 дороговато, пульт от телевизора для акустики не хочется.
Ребята, может у кого завалялся такой пульт как на первой картинке, белый?
С удовольствием куплю и оплачу доставку, посмотрите пожалуйста.
Спасибо всем неравнодушным.
Просьба не топите данный пост, пусть побольше людей увидет, может хоть до горячего дотянет?)
Отрицательные комментарии для выравнивания рейтинга прикреплю.
