Замена планки выжима сцепления на двигатель FMI154 125cc LF120 YX125 TTR125 часть 2⁠⁠

10 месяцев назад

Откручиваем крышку.

Двигатель FMI154 125cc LF120. YX125. TTR125.

Открываем крышку сцепления питбайка. И откручиваем винт.

Сцепление FMI154 125cc LF120 YX125 TTR125

Аккуратно снимаем планку, которая держит пластину выжима сцепления....

Сцепление FMI154 125cc LF120 YX125 TTR125

Далее вынимаем саму пластину -планку выжима, предварительно расслабив трос сцепления и регулировочный винт...

Сцепление FMI154 125cc LF120 YX125 TTR125

Далее берем INGF Plate Grip1 и из старой планки выкручиваем регулировочный винт и вкручиваем его в новую...

Планка сцепление FMI154 125cc LF120 YX125 TTR125

Регулировочный винт не надо сильно вкручивать. Не надо что бы он выходил за пределы планки. Так легче будет вставить пластину.
Всавляется быстро и не надо разбирать дополнительно ничего!
Главно, спокойствие.

Планка сцепление FMI154 125cc LF120 YX125 TTR125

Ставим фиксирующую планку. Прикручиваем. И регулируем сцепление...

Планка сцепление FMI154 125cc LF120 YX125 TTR125

Закрываем крышку. Готово.

Про Планку можно почитать тут:

Планка выжима сцепления на двигатель FMI154 125cc LF120 YX125 TTR125

Old MotoFILIN

2014г.

Показать полностью 14

INGFilin

Серия MotoFILIN

Планка выжима сцепления на двигатель FMI154 125cc LF120 YX125 TTR125⁠⁠

10 месяцев назад

Долго подбирали материал из которого изготовить пластину выжима сцепления. Как показала практика, что все моторы одинаковые внешне, но разные внутри.
Посадочные места имеют расхождения.

INGF Plate Grip1

Проблема, которая была - осталась в прошлом. Проблемой моторов 154FMI с аналогичным принципом выжима сцепления существует. Некоторым везет и она слетает редко или не слетает, но в основной массе - планку сдвигают нагрузки в сторону. Проявляется это так: выжал сцепление и оно остается выключенным и при отпущеном рычаге сцепления.... или просто не выжимается.
Мы сделали вариант с двумя точками опоры. Самое главное, что ничего переделывать не надо. Просто надо снять старую и поставить новую.

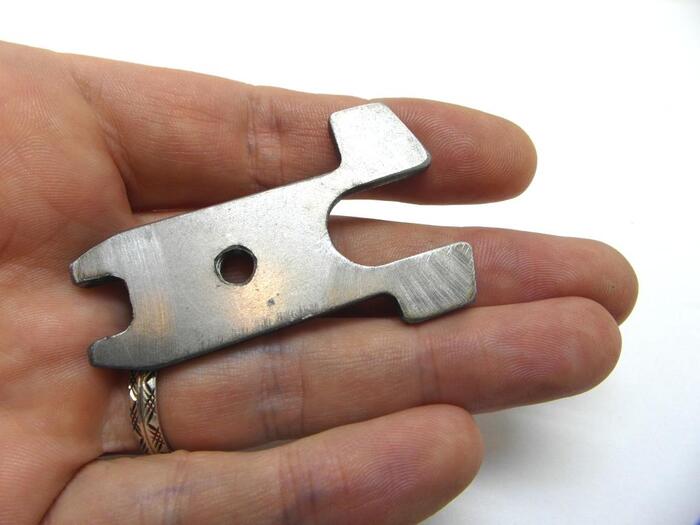

ING FILIN Planka 6814

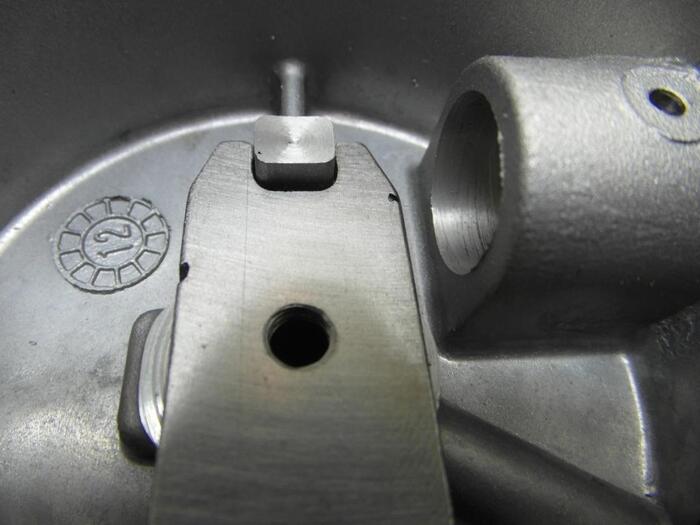

Такая конструкция не позволит пластине смещаться. Она зафиксирована в нижней части и верхней. Артикул изделия: INGF Plate Grip1

Планка выжима сцепления на двигатель FMI154 125cc LF120 YX125 TTR125

Планки выжима сцепления нашего производства для двигатей с объемом 125сс 154FMI поступают в продажу с 21 ноября 13года.

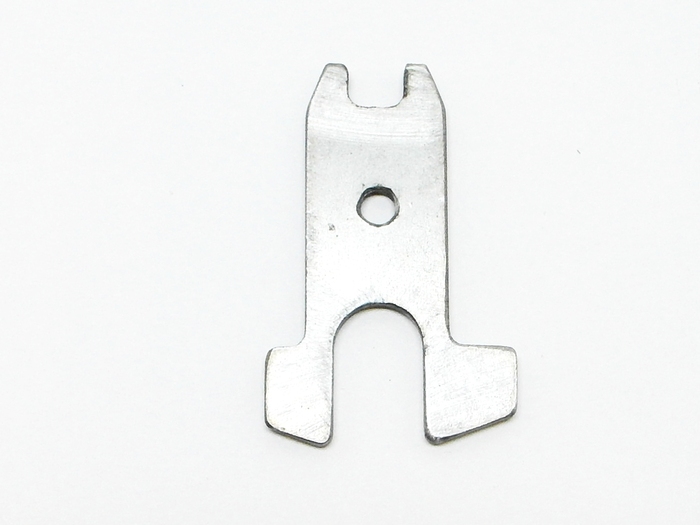

Планки выжима сцепления для двигателей с объемом 125сс 154FMI
