Доброго вечера, дамы и господа!

Сегодня речь о невключающемся телефончике.

Предистория - упал, выключился... И все.

Аппарат - Meizu M3s.

Вот такой -

На трещинки на модуле внимания заострять не стоит - модуль несмотря на них, жив-здоров.

Итак, разберем.

2 винта под "айфоновскую" звездочку в нижней части. Далее защелки по периметру, и не забываем вытащить лоток для симки.

Цепляем к зарядке тело, через usb тестер. Будем смотреть что там по потреблению, для начала.

А потребление у нас было 0,05А что говорит о том, что контроллер батарейку ищет, но... не находит.

Тактильно там и тут поподжимаем, и оп! 0,4-0,5А! Щупал в районе шлейфа батареи.

Взглянем поближе -

Тут кстати и внутряшку видно)

И еще ближе -

И вот оно.

От падения порвался шлейф батарейки.

Чтож...

Зачистим -

Ну и запаяем)

шлейф у нас однослойный, так что проводочками можно не морочиться.

Фото в процессе... далее напаял побольше)

следом сверху изолируем немного, и собираем тестово -

Все, пошла жара)

И больше "щупать" не надо, работает)

Потребление в 0,47А ограничено портом USB компа, если что. От зарядки берет почти ампер.

Вот такой вот ремонтик получился)

Ну и яблочко приносили, модуль махнуть.

Интересно с ним получилось - стекло цело, а LCD разбился.

Это уже с помененым модулем на фоне битого.

На этом все:)

Спасибо за внимание, и надеюсь, сей пост будет полезным.

До новых встреч в эфире, как говорится)

P.S. если есть какие-либо вопросы - пожалуйста - почта <мой_ник>@yandex.ru

Сегодня, после обеда, звонит телефон. Подымаю, знакомая тетка с почты говорит что для меня есть 3 посылки - 2 китай и одна наша. Приятно удивившись, сказал что отправлю кого-нибудь из домашних, бо сам на работе и никак не смогу забрать. Вечером, приехав домой, увидел. Небольшую посылку прислал Дед Мороз из Улан-Удэ @Dersuha (если я правильно написал ник). Кроме меня про посылку знала мама, сразу кинулись вскрывать коробку.

Магнитик с видом Байкала, небольшие шоколадные ништяки. Киндер не ел наверно лет с 10. Сразу улетел на холодильник.

Копаем дальше. Небольшой коробочек с изображением известного дворца в Тибете и неизвестными письменами и которых единственное что понятно так это "цай". Ну да, "кто цай не пьет - тот цьмо"

Не стал читать слух, абы призвал бы кого-нибудь.

Открываем, прессованый чай. По запаху что-то травяное. Оставим на потом.

Промеж всего лежал брелок Дарта Вейдера. Сначала не придал значения, ну брелок и брелок, в процессе ощупывания нажал на кнопку. Как оно завизжит и глазами пыщь-пыщь сделает, думал поседею раньше времени.

Интересный такой мешочек. Сразу предположил, что будут кедровые орешки.

Та-дам!!! Кедровые шишки и ...

... кедровые орешки

А это уже съеденный киндер и игрушка из него.

Спасибо большое за подарок сибирскому Деду Морозу, товарищу @gepka за организацию, и всем остальным что прочитали. Вот мой котэ Кузя.

Здравствуйте.

Прошу прощения что взываю о помощи здесь.

Но я просто уже не знаю что делать.

Итак:

ноутбук ASUS X502C

был куплен новеньким в магазине ДНС вроде

1-через ~месяц, перестала грузиться винда, отдали по гарантии, починили или заменили хард (как я понял)

2-через ~месяц, перестала грузиться винда. Загрузочная флешка, виктория, смарт ужасный (скрины прикрепил), прогнал на BAD BLOCK, стало все хуже в разы. Пошел в магаз, купил новенький HDD лаптопный (тонюсенький) на 500GB за 1850р. Ставлю винду, полет нормальный.

3-через ~недели 2-3, перестала грузиться винда. Загрузочная флешка, виктория, смарт не красивый, прогоняю и картина ужасная. Отношу по гарантии менять, где то через 1-2 недели приходит смс что все готово. Прихожу, дают лист и шурую в магаз, дают такой же хард. Запускаю через загрузочную, открываю викторию, прогоняю на БЭДЫ, все ОК! Ставлю винду, полет норм.

4-через ~месяц, DISK ERROR, запускаюсь через флешку, виктория показывает страшные цифры.

Если есть знающие люди, подскажите пожалуйста. Прошу глупые советы не давать ибо сам их знаю)

первоначальный хард не помню какой был, все остальные HGST

Еще добавлю, в последнее время очень долго запускается с загрузочной флешки, 30 -60 мин.

Аппарат пришёл со слетевшим загрузчиком, после неудачного обновления по воздуху.

Делать будем с помощью программатора RIFF Box 2.

Запускаем JTAG Manager, заходим в "Обновления".

Далее в менеджере обновлений, ищем резуректор файл для нашего телефона. Скачиваем.

Выбираем наш девайс в меню с права. На вкладке "Восстановление", смотрим распиновку. JTAG контакты располагаются под наклейкой.

Подпаиваемся в соответствии с распиновкой, цепляем кабель к боксу, аппарат запитываем от ЛБП.

Далее жмём "Восстановление", и жмём на телефоне кнопку включения. Тело определилось, пошло восстановление.

Собственно всё. ))))

Здравствуйте пикабушники! Занимаюсь подработкой на дому знакомым ремонтирую компьютеры, телефоны. Пересилил себя и решил выложить процесс колхозной замены стекла, т.к. оборудования не имеется в наличии.

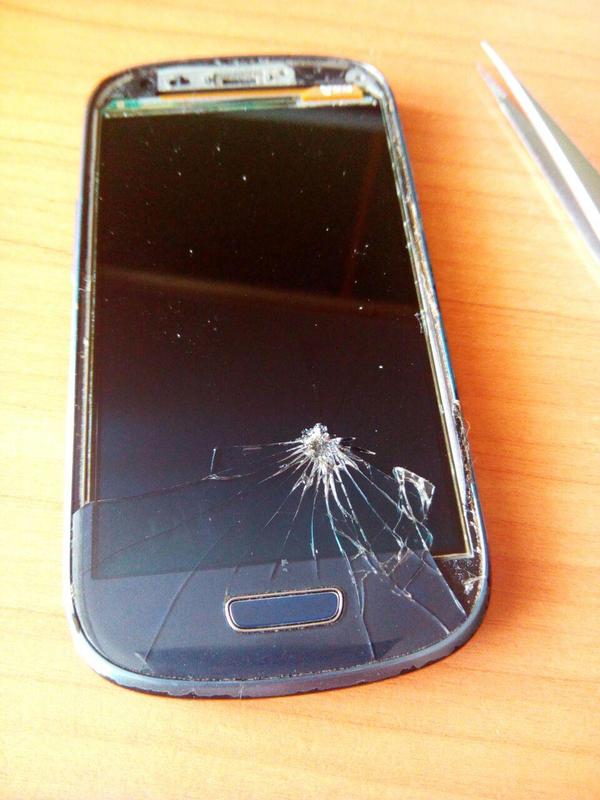

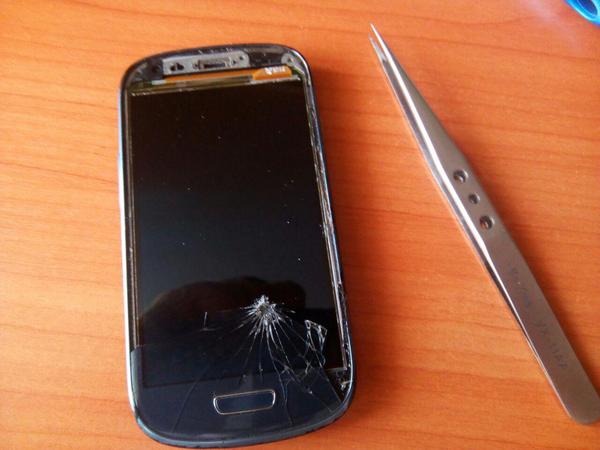

Итак, вот пациент. Выронили из машины на камушек. Стекло также клиент сам принес(правда очень плохого качества)

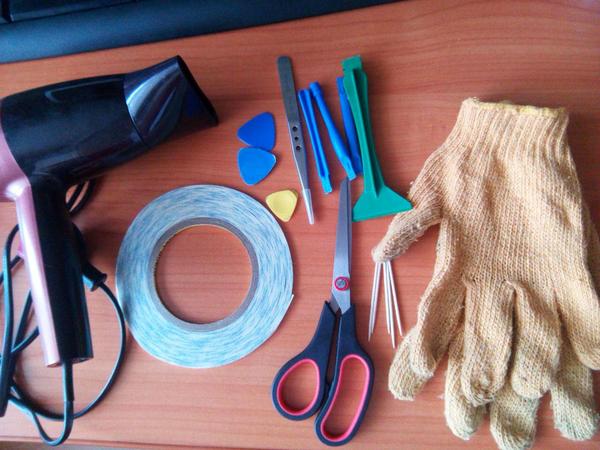

Вот что мне потребовалось. А на деле понадобилось только: Фен(1400W), скотч для тачей, пинцет, ножницы, перчатки и терпения.

Для начала грел феном минуты 3-4 равномерно на высокой скорости и далее аккуратно по кусочкам поддевал пинцетом медленно, т.к. там на клею и по краям еще скотч двухсторонний. Нужно очень осторожно, чтобы не поцарапать тачскрин или не наеб сломать дисплей. Ниже уже примерно на 70% отковырял.

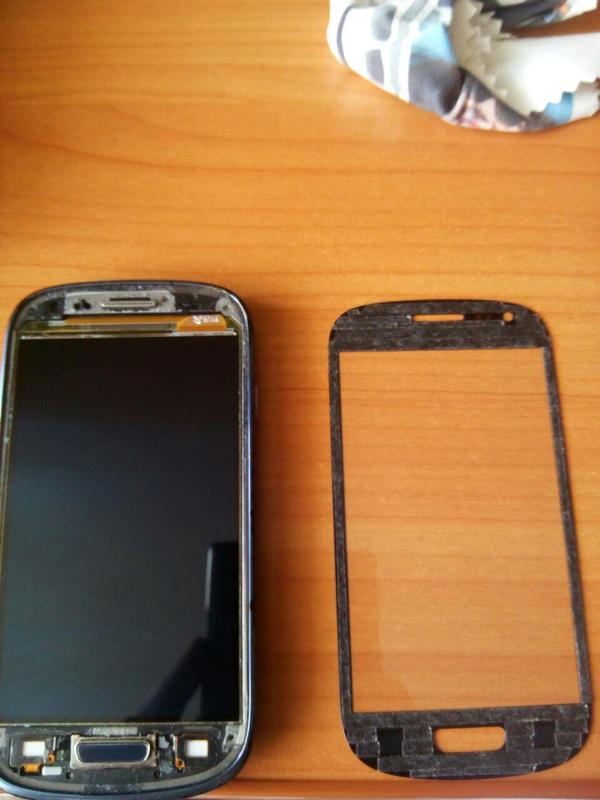

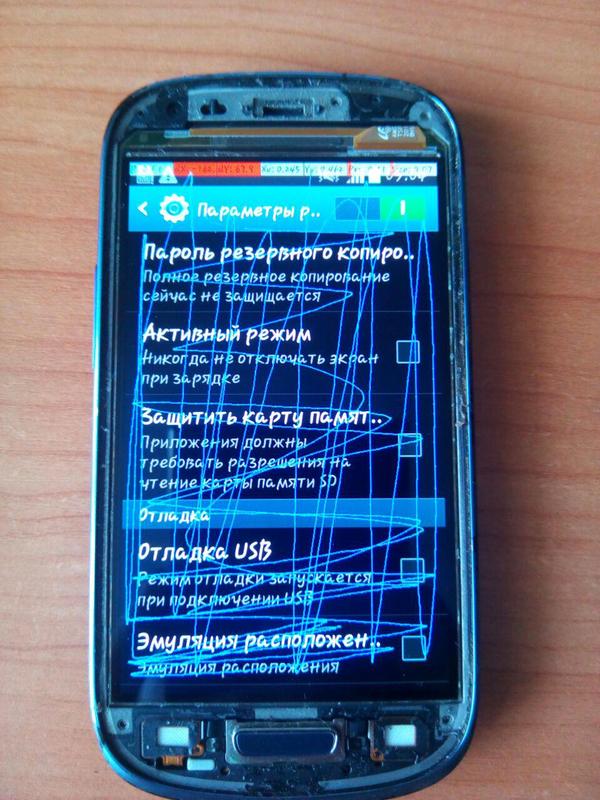

После того, как убрали все стекла, проверяем не наеб сломал ли модуль. Еще важно при отклеивании осколков не потерять сеточку для разговорного динамика и не порвать шлейф нижних кнопок.

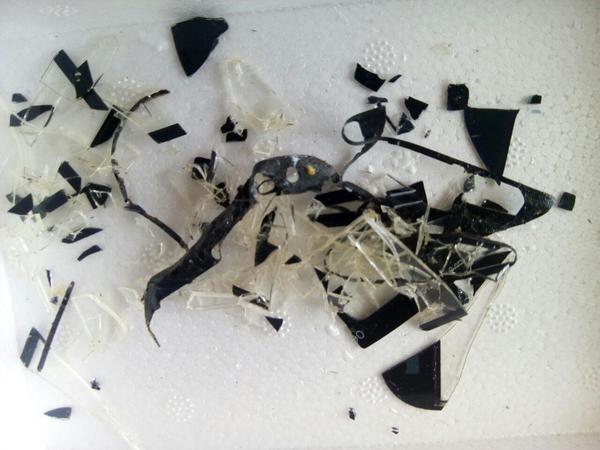

Вот все остатки осколков, скотча и заводского уф клея. Терпение друг мой, терпение...

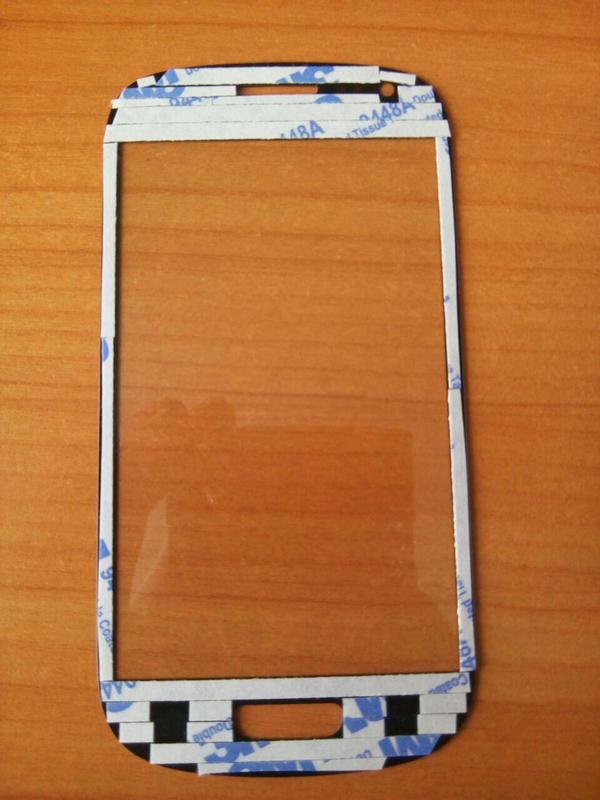

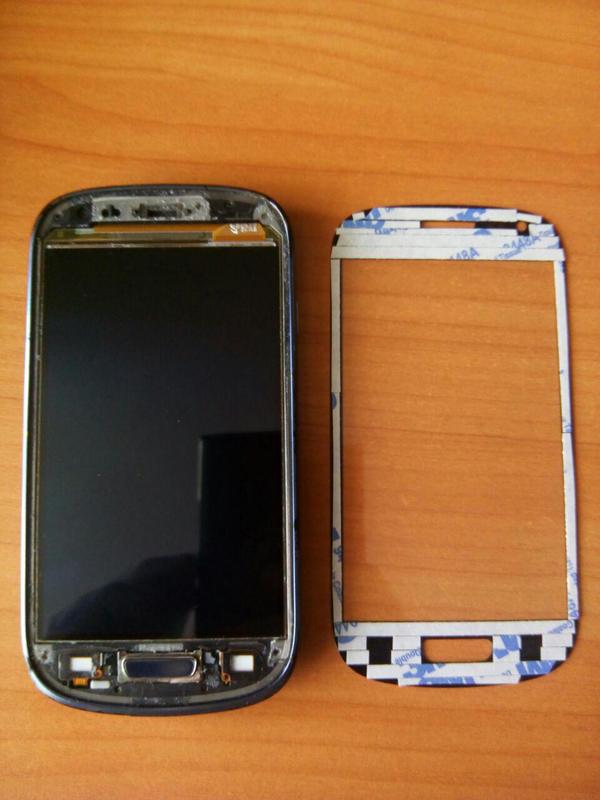

Далее наклеил скотч на стекло, проверил, нигде не выходит за границы и не попадает на кнопки и др.(хотя на фото видно что выходит за рамку)

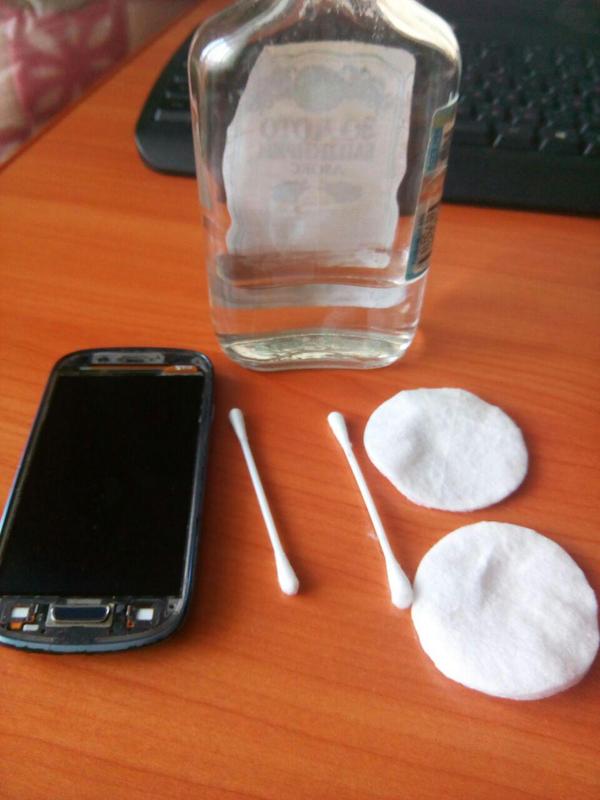

Далее чистим на телефоне место установки стекла. Ватными дисками протер дисплей, а палочками по краям от клея и всякого ховна. От дисков правда много махни(волос). В чекушке спирт. Тут главное не улить дисплей спиртом. Немного капнуть и протирать.

Отклеиваем защитный слой скотча и смотрим на ляпушки и мусор(пыль) под разными углами и на свет. Если есть, то убираем аккуратно. Также проверяем несколько раз и на дисплее и на стекле. Затем аккуратно приклеиваем.

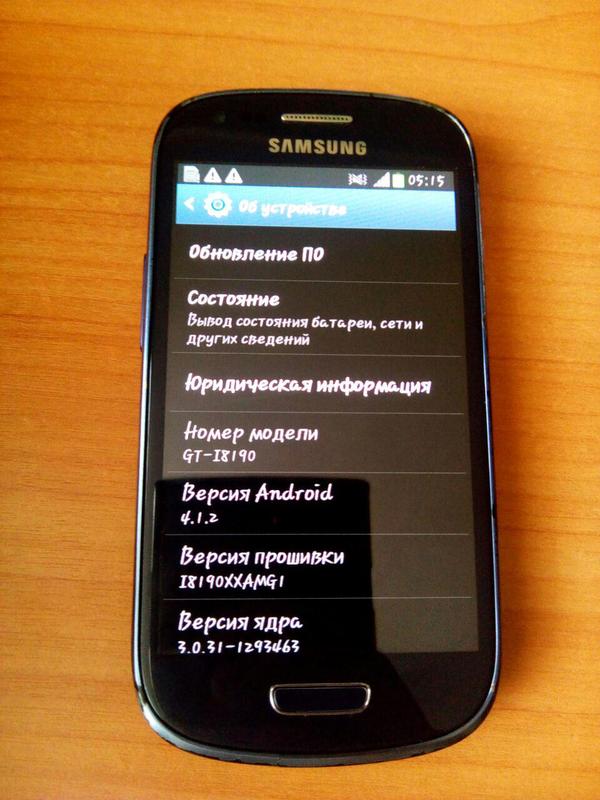

Вот конечный результат.

Все шуршит как с завода. Цветопередача и чувствительность в норме. Таким образом делал 1 такой же S3 Mini и 2 шт S3. Жалоб не было. За работу брал 500 руб. Прошу прощения за ошибки, и за колхозный ремонт. Просто хочется помочь людям сделать по цене и качеству более менее. В СЦ за такой ремонт от 2000 руб берут. Судите сами. Комменты для минусов присутствуют. Спасибо за просмотр.
