Лежу я на диване в 2019, а на ютубе зарубежные гитарные блогеры меряются количеством струн на гитаре (P.S: Jared Dines - Djent 2019), все поголовно играют на семиструнах, от брутальных корщиков до джаз фьюжен прогрессив металистов. А у меня его нет! Как так? Непорядок!

Первым делом мой глаз упал на Schecter Keith Merrow KM-7, красивейшая гитара.

Единственный минус цена > €1500, дороговато.

ESP LTD H-1007, красота, пассивные звукосниматели Seymour Duncan, 5-ти позиционный переключатель, струны в корпус, локовые колки, универсальная гитара одним словом, стоит правда €950, но ничего можно и поднакопить, думал я в 2019.

Наступил март 2020...

Пересылка гитары стоит €40, таможенная пошлина на товар личного пользования свыше 200 евро составляет 15% (950-200)*0.15 = 112.5 евро. 950 + 40 + 112 = €1102 с мечтой можно было попрощаться, потому что к этому времени я накопил лишь 50к рублей.

Полазив по авито и всяким мастерским за такую цену ничего толкового я не нашел. Где-то флойд, где-то активные звукосниматели, где-то трехпозиционник. Потом еще к мастеру тащить, ну его... Полистав интернет я наткнулся на статью в журнале Guitar World https://www.guitarworld.com/features/the-best-7-string-guita... в которой мне приглянулись Jackson JS22-7 и Ibanez Gio GRG7221QA. В городе в наличии они были, посещать магазины к тому времени было уже можно и я поехал посмотреть пощупать.

Jackson JS22-7 крутая метальная палка, очень брутально выглядит, мясно звучит, но на Ibanez-е мега удобный гриф и 5 позиционный переключатель, как я и хотел. На Jackson-е мне ещё не понравился толстый (для моих рук) гриф и его крепление к корпусу гитары, выше 20 лада просто не удобно играть.

Но это всё субъективно, смотрите, щупайте, слушайте и берите то что вам нравится, а я утащил домой Ibanez :)

Дома я подключил её поиграл, немного фонит на хайгейне зараза. Гейт решает, но я пошёл другим путем, ведь у меня после басухи (см. пост про Harley Benton) остался графит в аэрозоле.

Наученный опытом того, что потом эту хрень хрен ототрешь страховался по максимуму.

Прошло несколько месяцев, а мысли о курсе евро и ESP LTD H-1007 не покидали меня, ведь я хотел не бюджетную GIO, а средне ценовую Deluxe, Prestige так сказать. Тем более на кармане остались деньги после покупки гитары, решено! Страдать х*** так по полной - делаем из бюджетной палки - среднюю! :)

Полазив по русским интернет магазинам я нашел сет звукоснимателей на 6-7 тысяч дешевле текущего курса, докупил к ним дорогущих потенциометров CTS, дорогущий конденсатор и понеслась.

Мудрить со схемой подключения оказалось не нужно, вся коммутация сосредоточена на плате 5-ти позиционного переключателя. Конечно из-за этого не поиграешься с отсечками, полярностью, но оно мне было и не нужно.

Разбомбил гитару, чеб не пройтись графитом, лишний слой экрана не помешает :)

Распаивать землю решил по типу "звезда" поэтому протащил отдельные проводки с каждого звукоснимателя.

На плате площадки для распайки звукоснимателей были помечены как HOT, TAP и GND в инструкциях на официальном сайте Seymour-а подобных обозначений я не нашел и начал поиски в интернете. В каком-то видео о разнице в последовательном и параллельном подключении хамбакера я наткнулся на знакомые слова. Держите "скрин" :)

Время пайки

Вот такая получилась красота :)

Прошёл месяц или около того, уже на новой гитаре я записал несколько треков, но что-то она расстраивается и расстраивается, колки крутятся не так, как-то по китайски чтоли, бюджетно :)

Теперь в Японском ибанезе сделанным в Китае есть настоящая частичка Японии. Больше колков богу колков.

Субъективно гитара стала выглядеть "дороже", аж играть приятнее, изолентой заклеить надо GIO на бошке и сразу Стив Вай и Пол Гилберт попрет :) Как сказал один мой знакомый "GIO о таком и не мечтал" )

Бюджет всей этой затеи плюс/минус 50к, за эти деньги можно было найти что-то интересное на вторичке, но там бы не было сеймуров, локовых колков Gotoh, 5-ти позиционной переключалки и потенциометров CTS.

Естественно я сделал сравнение стоковых звукоснимателей Ibanez и сета Seymour Duncan Pegasus/Sentient, слушайте и решайте, что лучше.

https://soundcloud.com/garik-djan

Metallica - отсечка на нековом звукоснимателе https://soundcloud.com/garik-djan/ibanez-vs-duncan-metallica...

Carcass - бридж https://soundcloud.com/garik-djan/ibanez-vs-duncan-carcass-v...

Сидел я себе на изоляции посматривал ютуб и постоянно мне попадались видео о чудесных бюджетных гитарах Harley Benton, посмотрев цены не долго думая решил я прикупить себе бас для домашних записей и заодно пощупать эти гитары, цена вопроса 10 тысяч рублей (на тот момент) + доставка. Гитара приехала без проблем и достаточно быстро. На почте меня поразили габариты коробки и её вес.

Гитара красиво сделана, мензура и высота струн отстроена, лады не царапают, красота! Но из коробки гитара дико фонит, что меня ничуть не расстроило учитываю цену гитары. Нужно делать экран.

Фона стало меньше, но он не ушел совсем. Опытным путем я выяснил что фонит бриджевый звукосниматель. Разбираем и повторяем процесс.

После этого фона стало еще меньше, но он все же не ушел совсем. Проверил сопротивление графитового слоя, оно есть хм, вроде все правильно сделал, а потом до меня дошло, а экран то не общий! Чтобы не было фона земля должна быть одна и по хорошему соединена по типу "звезды" с единым центром, что бы проводники не создавали радио эффект становясь антеннами. За не имением небольших саморезов и клемм типа "О" (на самоизоляции 2 винтика не закажешь с доставкой), прилепил провод соединяющий экраны на изоленту. Вариант не очень надежный но рабочий. А для того чтобы соединить пикгард обклеенный алюминиевым скотчем использовал фольгу, которую разместил в местах его креппления.

Фон пропал и я наконец смог насладиться игрой на гитаре, но мне этого было мало, руки чесались сделать что-нибудь ещё. И я решил переделать темброблок чтоб как на дорогих гитарах. Закупил новые струны и дорогие потенциометры CTS в одном известном Самарском магазине.

Резьбовая часть у потенциометров 10мм, а отверстия 9мм, пришлось рассверливать.

Темброблок состоит из:

- Потенциометра CTS A 250 кОм - 3 шт.

- Моно-гнезда Jack Switchcraft - 1 шт.

- Конденсатора 0.047 мкф - 1 шт.

- Модификатора громкости (конденсатор на 470 пф, спаянный параллельно с резистором в углеродной пленке на 220 КОм для сохранения ясности звучания при слегка повернутой ручке громкости) - 1 шт.

Спаяно при помощи монтажного провода 0.35мм. Контакты у гнезда изолированы термоусадкой для длительной и надежной работы.

Поменял струны, отстроил высоту, мензуру, положение звукоснимателей. Всё! Пора остановиться и просто начать играть! Забегая вперед скажу меня это не остановило )

Фона нет от слова совсем, бас клёво держит cустейн. Не знаю что именно повлияло экран или новый тембрблок, но звук стал "объемнее" и громче.

Подведем итоги (цены указаны с учетом доставки):

Harley Benton JB-75MN NA Vintage Series - 13,200

Конденсаторы, резисторы, Graphit 33/200, Скотч алюминиевый - 2,070

Потенциометры CTS, Switchcraft mono jack, струны D'addario EXL165, ремень - 5,016

Итого: 20,786

Прошло несколько месяцев, а меня всё не покидало чувство, что что-то все ещё не так и я решил заказать звукосниматели Fokin. Выводы стоило оно того или нет делать вам, а я лишь приложу видео, сравнение звукоснимателей Fokin и Roswell на бюджетной гитаре Harley Benton JB-75MN

Приветствую господа струнодеры и любители DIY. Где-то год назад я перешел на полностью аналоговый звук. Тому был ряд причин, и одна из них как раз любовь к самоделкам. За это время в целом накопился нужный мне набор эффектов, но уж очень сильно я привык к главному плюсу процессоров - пресетам. когда одной кнопкой у тебя все выставляется в нужную комбинацию. Мой основной усилитель Revv G20 достаточно умный(в плане электроники) и позволяет гибко управлять им с помощью MIDI сигналов. Был вместе с ним приобретен простенький миди-контроллер с 4мя кнопками, которые я нарулил на конкретный набор настроек головы. Однако помимо этих 4 кнопок под ногами еще штук 6)

Погуглив я узнал, что есть девайсы, называемые loop switcher, которые как раз позволяют создавать пресеты из педалей, но ценник самого дешманского от Харли Бентон стартует от 200 бачей, что как то не греет. И тут посетила мысль - а не сделать ли мне свой.

Ведь по сути 4 кнопки на контроллере как раз перекрывают все мои нужды для живой игры.

Стал вопрос как все реализовать. Тут вспомнил, что уже несколько лет у меня валяется Arduino Mega. Там достаточно пинов, что бы всем управлять. Так же чудом там же завалялся экранчик.

На али было заказано 2 модуля по 8 реле, модуль энкодера и куча джеков.

Ранее на ибей я выииграл на аукционе неплохой педалборд SKB SP 8. Разобрав и осмотрев его я понял, что вполне туда все влезет. Начинаем вандализм)

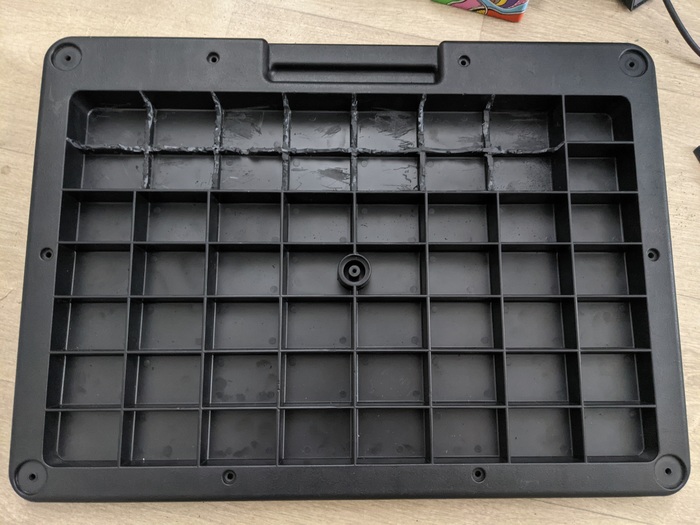

Подручными средствами удаляем лишние ребра жесткости, проклеиваем их алюминиевым скотчем, дабы уменьшить фон и начинаем монтаж

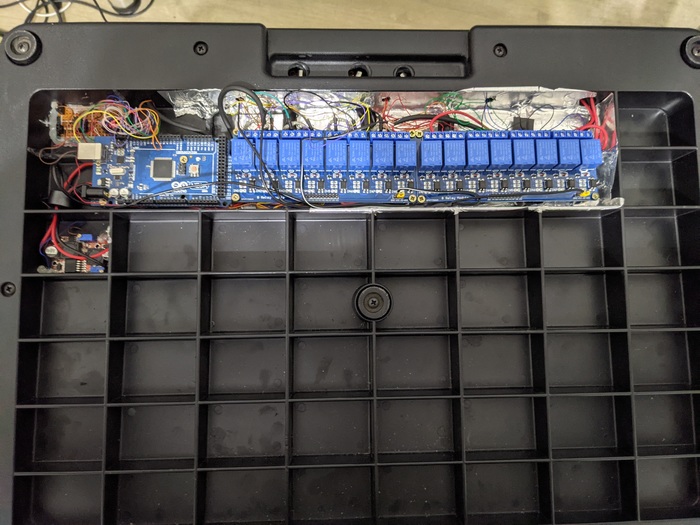

В целом электроника прекрасно поместилась, а в отдельном квадратике влез DC-DC преобразователь для питания реле(уж больно они прожорливые, и пина 5в от ардуино не хватало). Саму ардуино питаю напрямую от разъема питания.

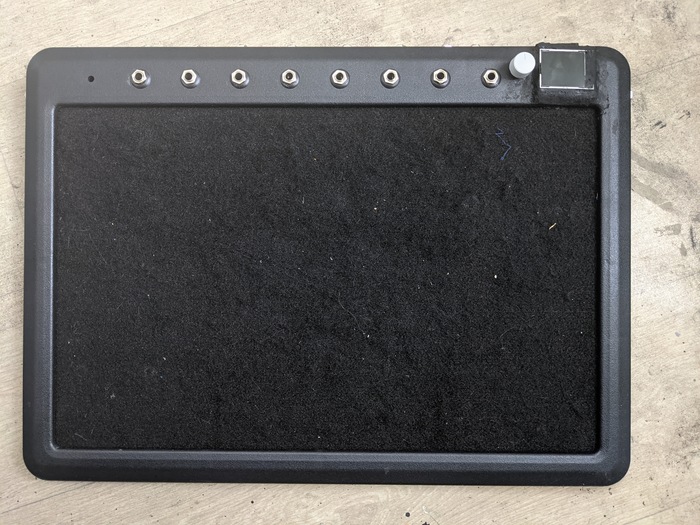

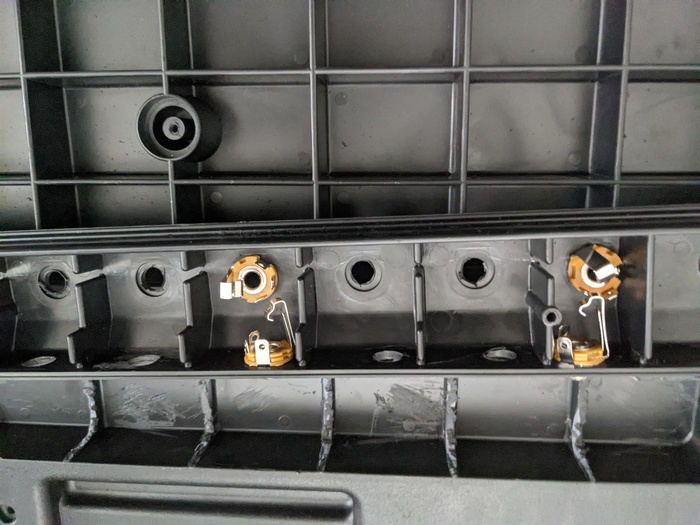

Так как борд разборной, то на лицевой части был произведет весь монтаж джеков, экрана и энкодера

Все щели замазал авто герметиком. Такой от суровый DIY)

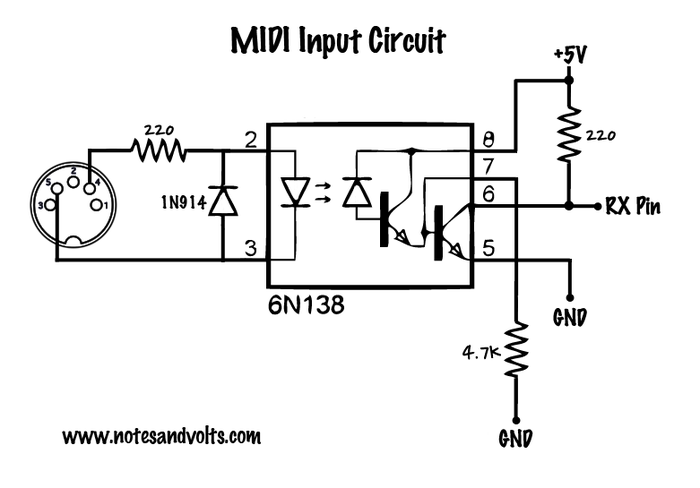

Что бы принимать миди сигналы был куплен 5-пиновый миди джек, пара диодов и микросхема 6N138. Собираем простенькую схему и ее выход отправляем на RX1

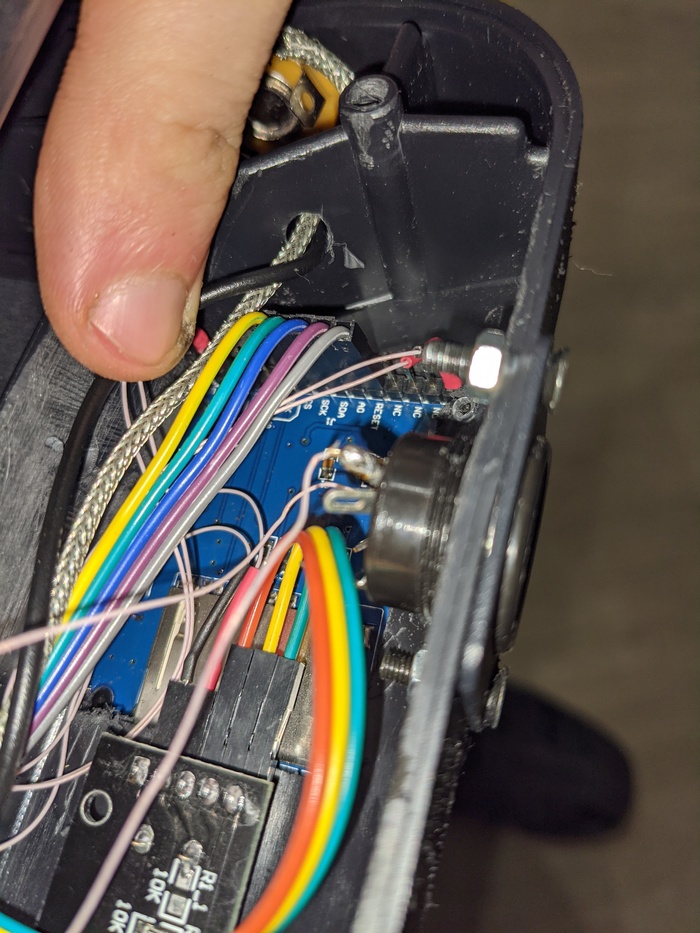

Я собрал на макетке. И тоже смонтировал сзади.

После пары вечеров отладки все окончательно завелось и теперь у меня есть борд со встроенным переключателем петель)

Вот небольшой видео-обзор
