Правильное отключение фаз питания видеокарты (Ремонт Thunderobot Zero на графике RTX 4080)
Привет, читателю!
К нам в ремонт попал типичный представитель "Китайского рынка" на платформе Quanta - ноутбук, который обещает много производительности, но стоит меньше конкурентов. Давайте же узнаем, почему так?)
Клиент пришел со следующей формулировкой - "Ноутбук потух во время работы, больше не включался. Относили в СЦ, там приговорили материнскую плату, нужна диагностика"

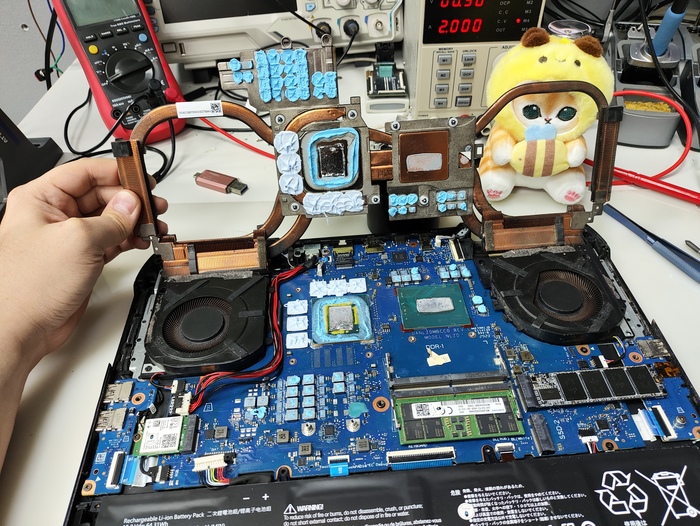

Вскрываем пациента и он сразу встречает нас несколькими сюрпризами:

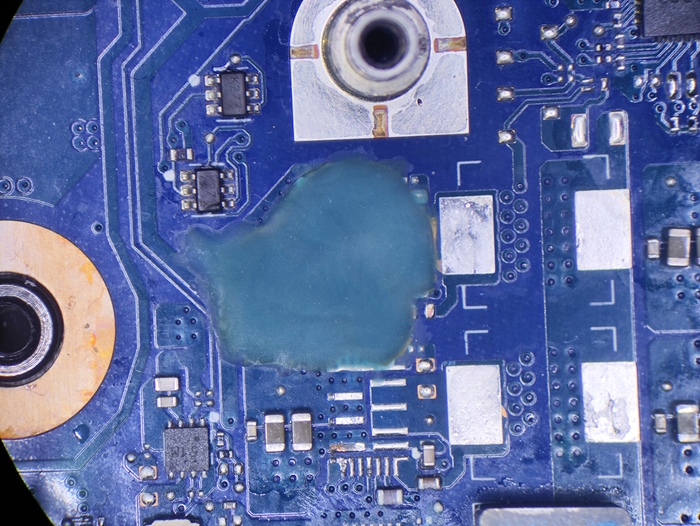

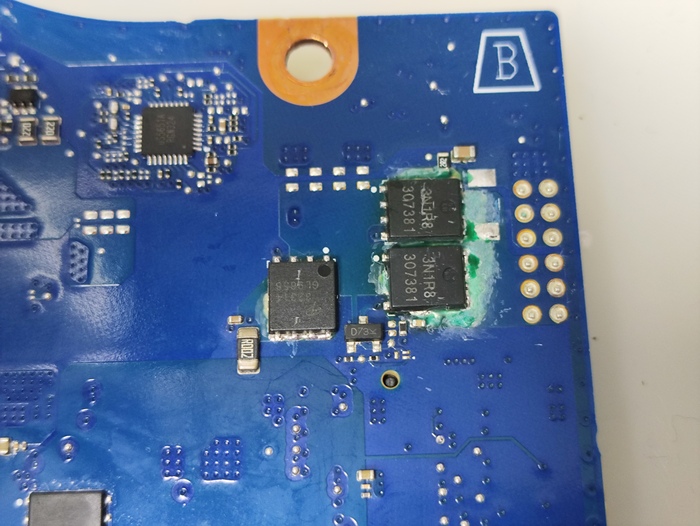

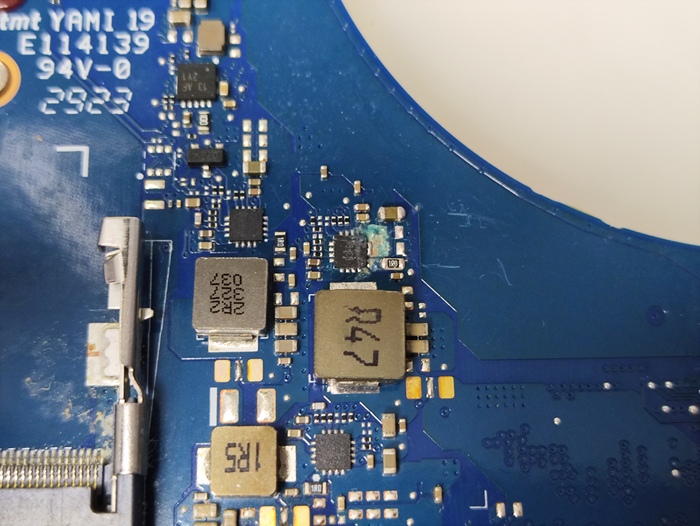

Прогар по входным ключам (типовая неисправность данной платформы, чаще всего, эти ключи остаются на топкейсе, буквально, прикипев к нему от взрыва). Пробитое \ восстановленное питание дежурки 3.3в, сквозной прогар фазы питания ГПУ.
Согласовываем с заказчиком цену на ремонт и начинаем с простого:

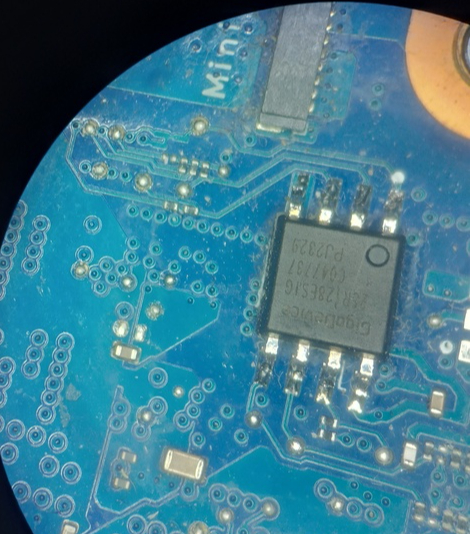

Возвращаем на место входные ключи, меняем шим дежурки 3.3в, заодно за кадром меняем хаб HM770 на новый (он сидит на питании 3.3в, очень повезло, что в данном ноутбуке он находится НЕ внутри процессора).

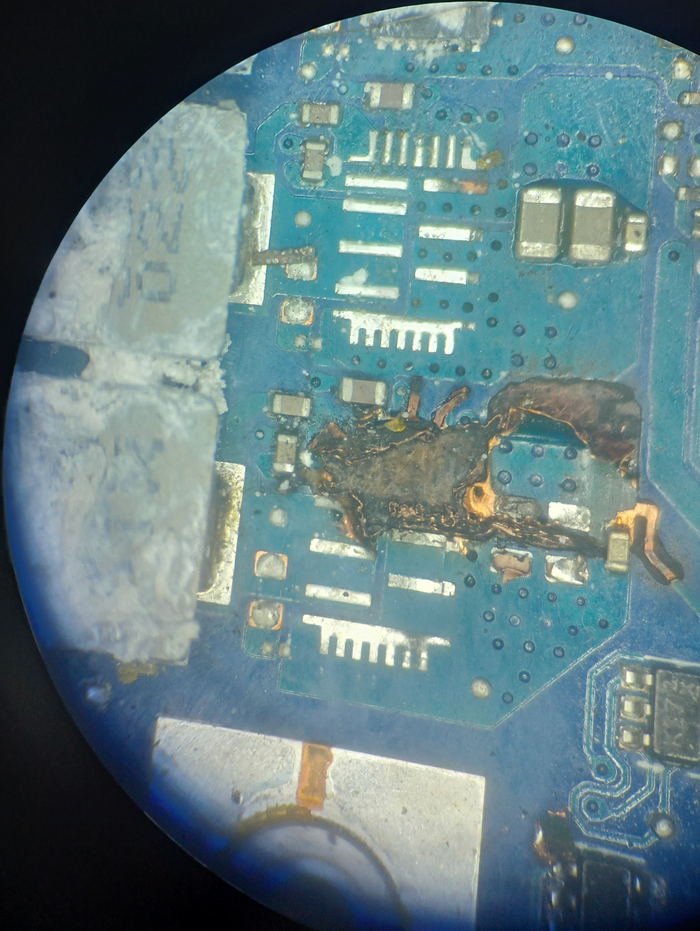

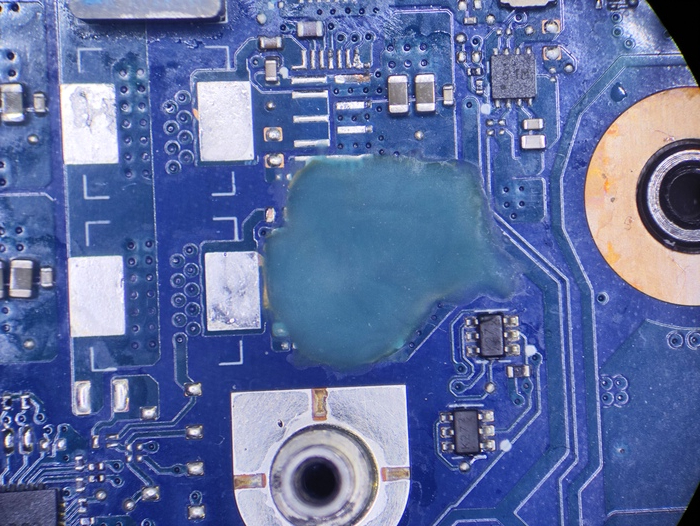

И теперь приступаем к самой интересной части, выпиливаем прогар (кстати говоря, тоже типовая неисправность данных ноутов, на каждом втором таком ноутбуке, который приносили просто в обслуживание - уже был прогар по этой зоне, но ноутбук продолжал работать без сгоревшей фазы) , чтобы оценить масштаб повреждений:

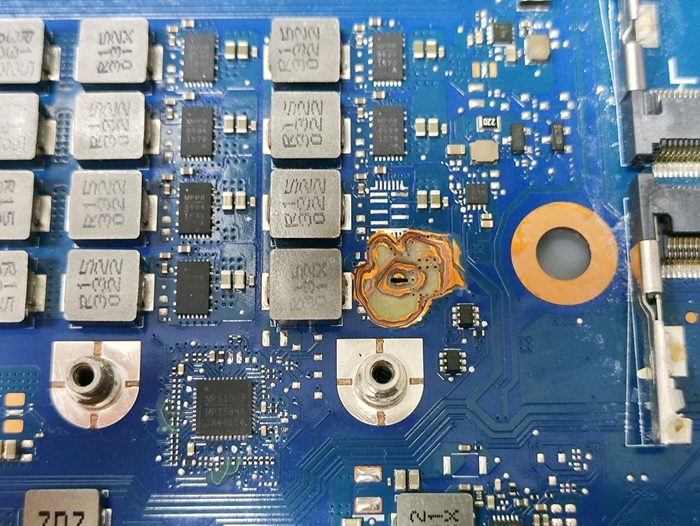

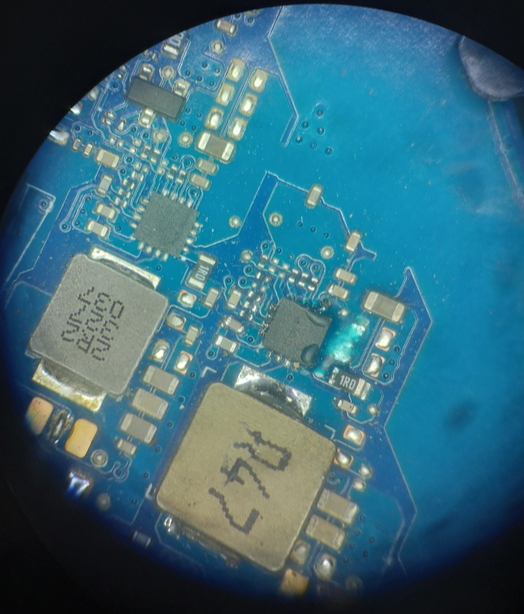

К сожалению, придется лишиться и второй фазы, её тоже задело :( Закрываем прогар, снимаем дросселя, поскольку это смешнее, продолжаем работу с системой питания.

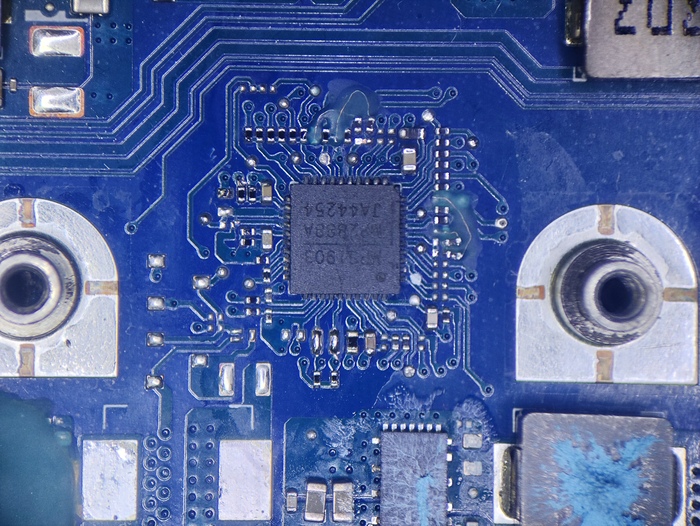

Шим-контроллер, который используется в данной системе питания - MPS MP2888A. Его особенность в том, что он содержит собственную прошивку, которая может меняться в зависимости от конфигурации. Но он имеет всего 10 выходов PWM, хотя на данном ноутбуке целых 12 дросселей (фаз?) на питании ГПУ. Путем опытных (или нет) вычислений получаем следующую картинку:

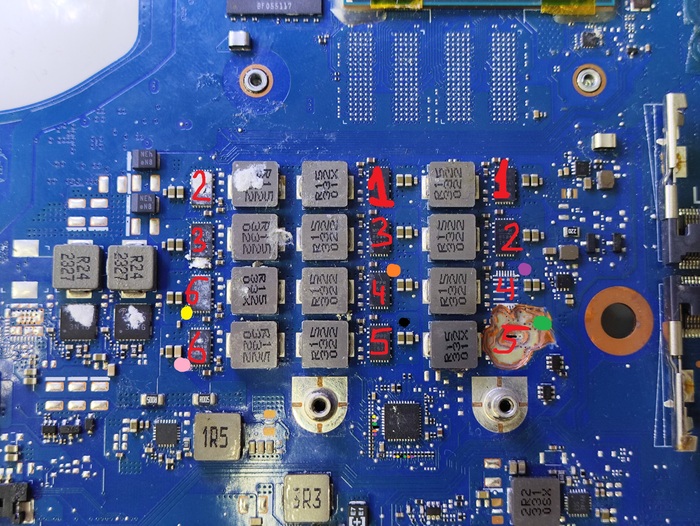

Используется всего 6 PWM сигналов, а контроллер думает, что управляет 6ю фазами, но на деле они все параллельны.

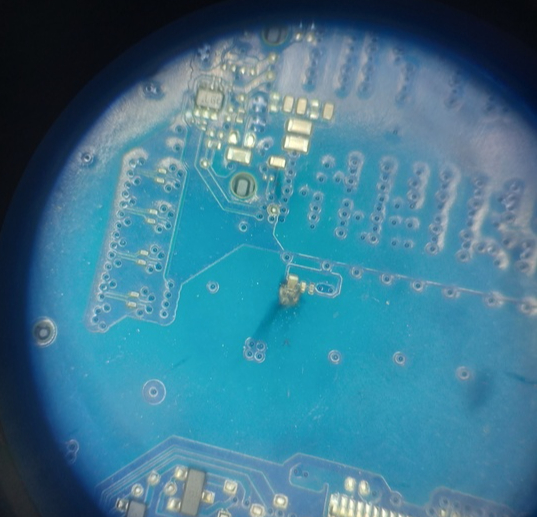

Логичным выходом будет полное отключение 6го PWM сигнала. Фиолетовый PWM и обратную связь перенести на желтый, а зеленый - на розовый цвет. Небольшая диаграмма, может, станет понятнее (нет):
А 6ую фазу отключаем насовсем.
На бумаге всё звучит просто, давайте посмотрим, как на деле.

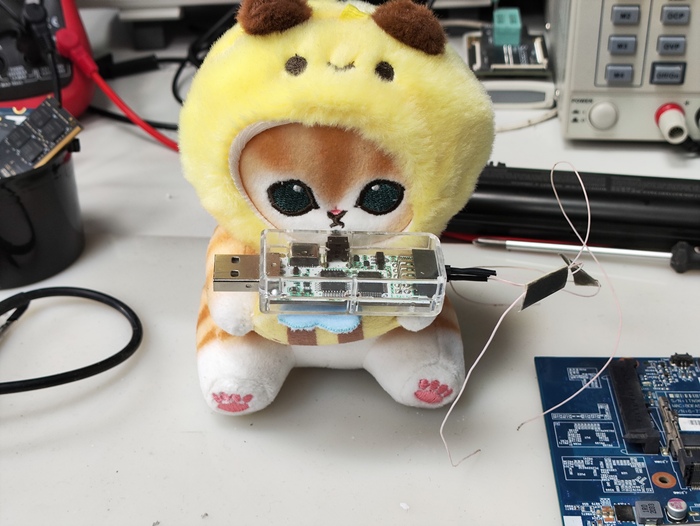

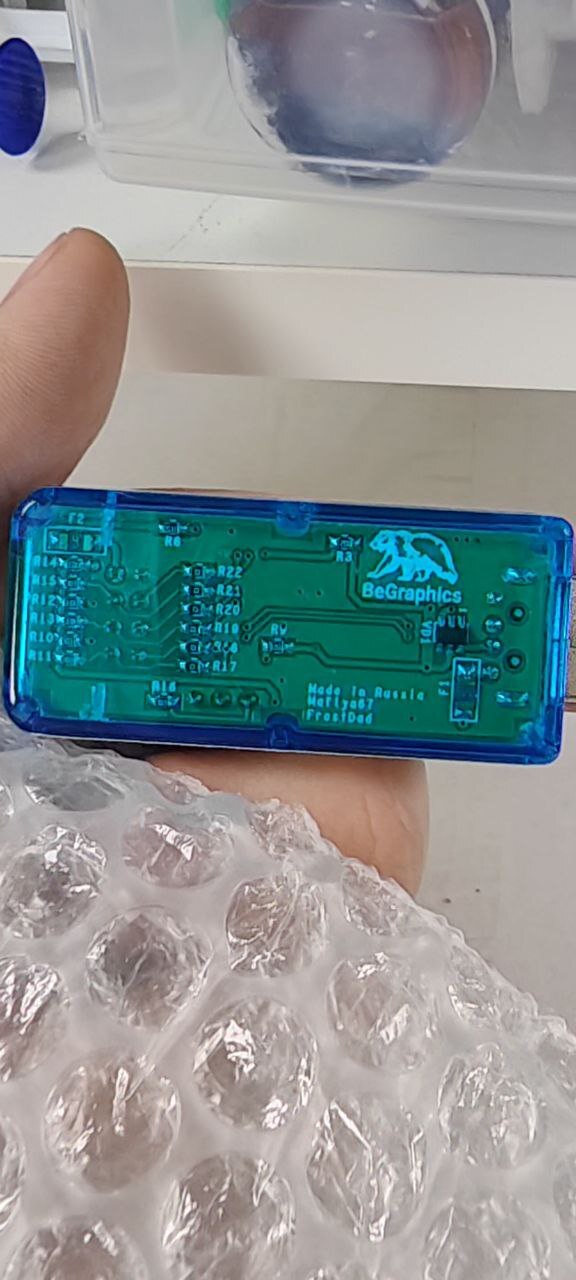

В этом нам поможет программатор для MPS:
И работник месяца. Справа предыдущая версия программатора.
Подключаемся к шим-контроллеру и прошиваем его:

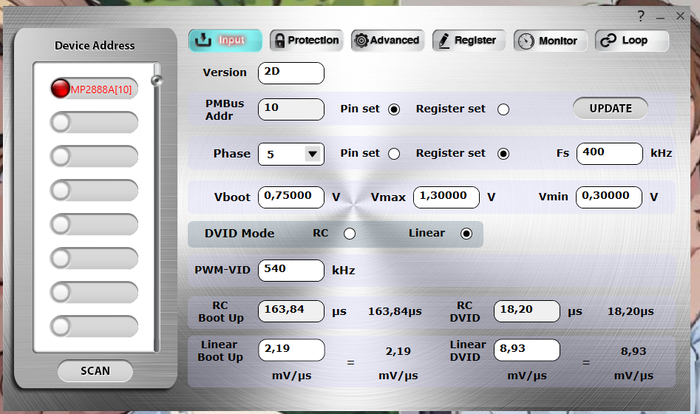

Выбираем режим на 5 фаз (5 PWM)

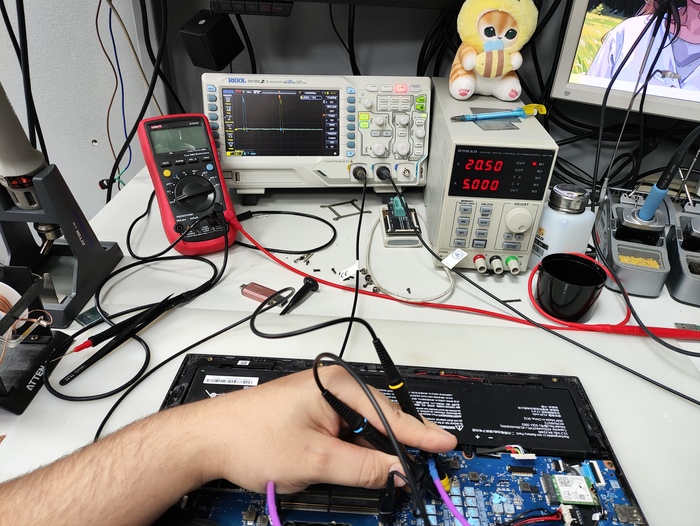

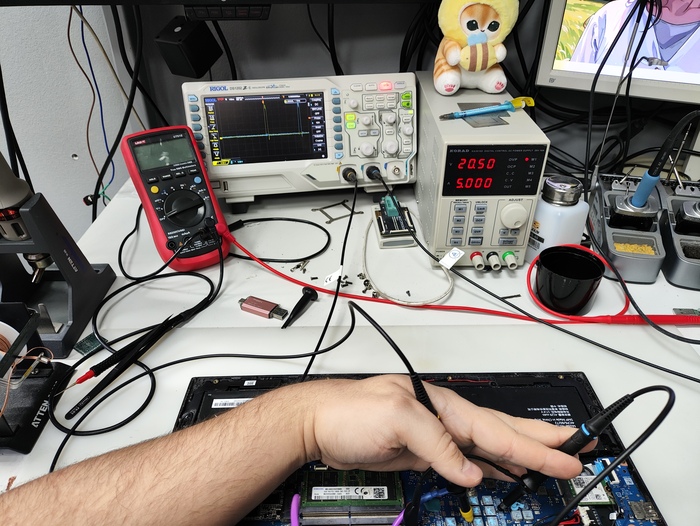

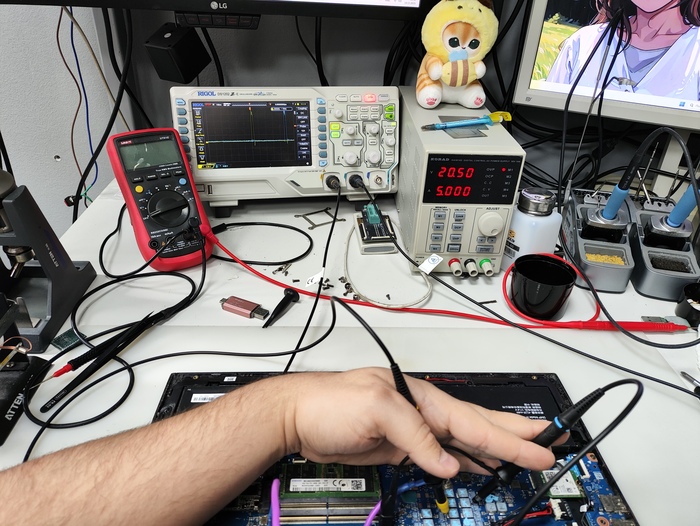

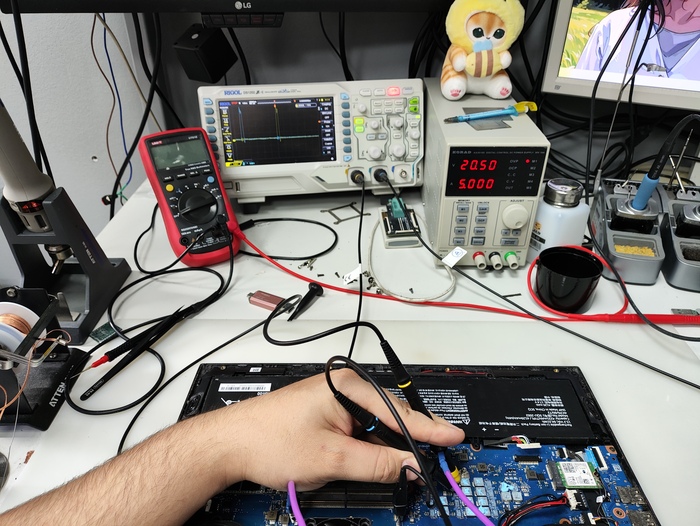

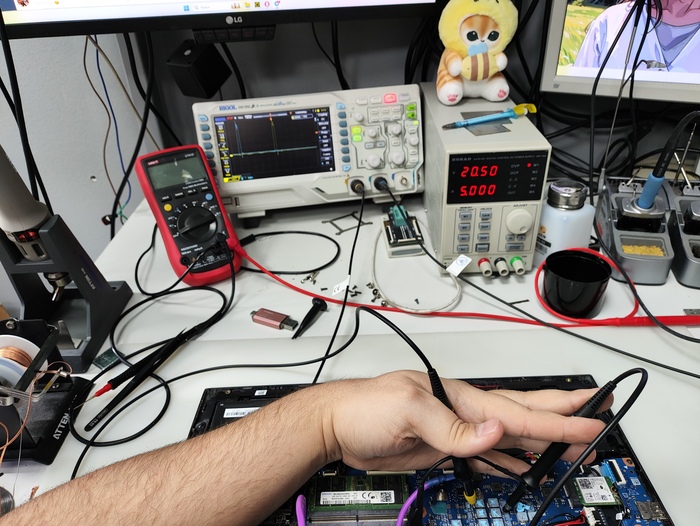

Ну и проверяем на работоспособность все фазы осциллографом:
Кто не любит видеоформат:

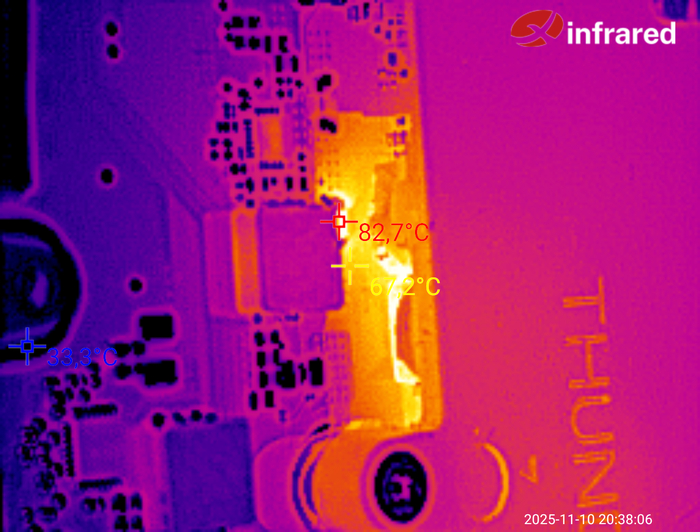

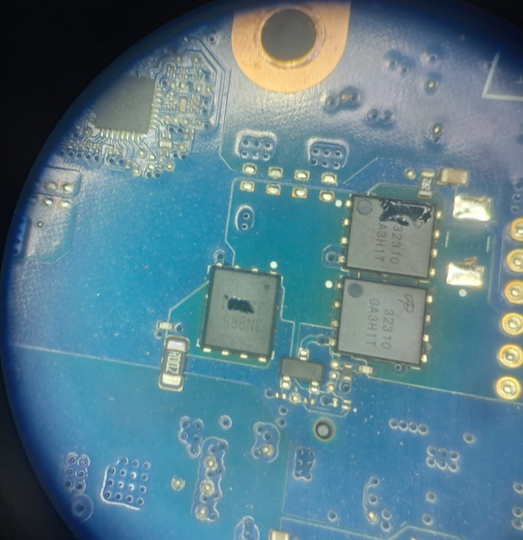

За кадром меняем дрмосы по 4,5 фазе (они подбились, похоже, при прогаре своего клона ). Включаем ноутбук и смотрим, как температура VRM отреагирует на подобное при условии нормального обслуживания:
Такие температуры для системы питания в ноутбуках близки к идеальным. Поэтому можно оставить родной биос ноутбуку, не урезав производительность видеокарте.
Собираем ноутбук и приводим в нормальный вид:
Жидкий металл на ГПУ, ловушка, фазовый переход на процессоре, жидкие термопрокладки.

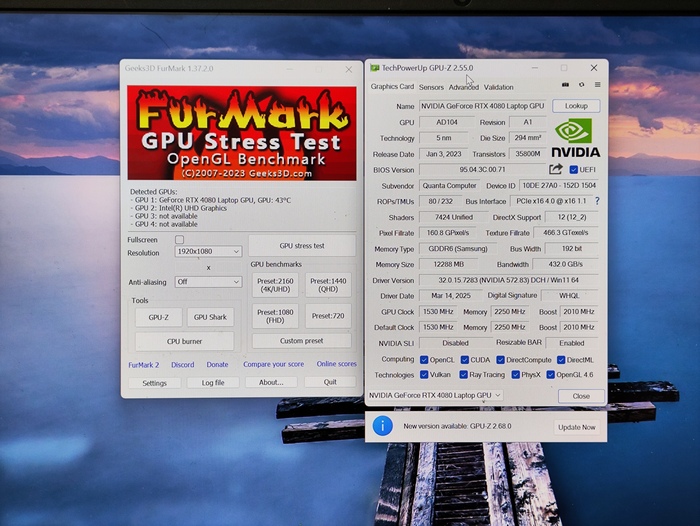

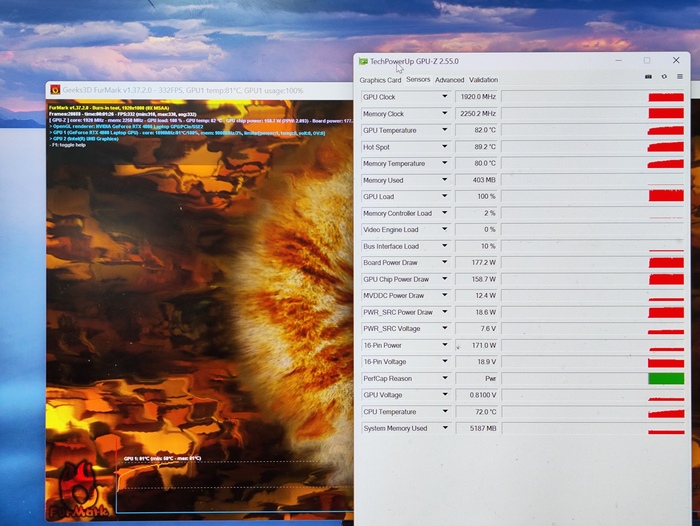

Температуры при полной нагрузке на видеокарту, при этом, весьма достойные:
Всего 7* хотспота при 175W потребления видеокарты.
На момент написания поста ноутбук уже выдан более месяца назад и имеет температуры ниже заводских при работе :)
Стоимость ремонта с учетом нового хаба, полного обслуживания и 3 месяцев гарантии составила 36 тысяч рублей.
