Прошу помощи. Нужен номинал отсутствующего smd элемента в правом нижнем углу цп. Якобы из-за его отсутствия не стартует память на материнке. Тестовые Q-Led светодиоды на мамке проходят тест цп и загорается диод dram.

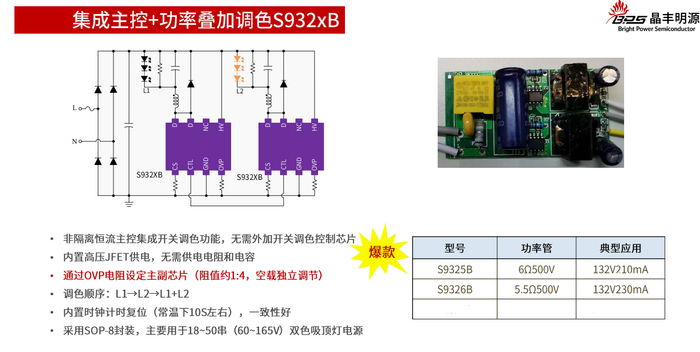

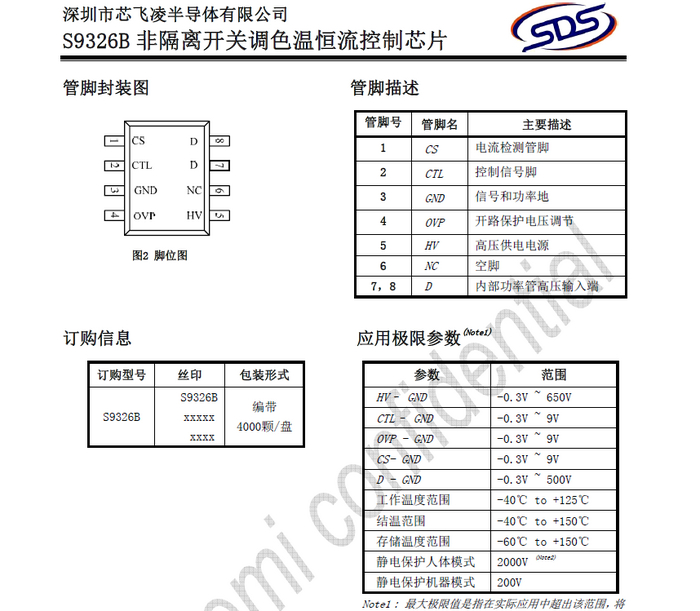

Собственно вопрос, видел кто-нибудь в продаже Поднебесной сию мелкосхеиу: S9325B ? AliExpress?
Интересный неизолированный ПАРНЫЙ LED драйвер, работает в люстрах с двумя цветовыми температурами. Блоки, конечно, копеечные - но идут долго. Мне бывает проще микросхему сдуть, чем объяснить клиенту почему нужно подождать. Забавная коммуникация двух драйверов, резистором задаётся кто первый включается, и организуют совместно переключение D1+D2 -> D1 -> D2
Имеется такий вот ноут HP ProBook 440 G4.
Вдруге ни с того них с сего начал выдавать Error - постоянно горит светодиод что подключена зарядка и при попытке старта имею 7 морганий Caps/Num. По ErrorList - The embedded controller couldn't find valid firmware. Гугль молчит как партизан.
По советах из англоязычного форума - раскидал ноут, отключил абсолютно все - и навесное, и куллер, и матрицу - вообще все.
При подключении питания без батареи - 1 раз мигает всеми индикаторами, потом - ошибка. При подключении батареи - зразу загорается индикатор зарядки.
Подскажите куда копнуть чтобы понять какой контроллер умер)
Либо совет - к гфициалам стоит идти или там только мать предложат поменять?)
Redmond 650s робот пылесос
Не включался, при разборке выявлен в обрыве r14(возле кнопки включения) , заменён на 30 ом, обнаружены следы влаги, промыта плата изопропиловым спиртом, проработал дня 3, перестал заряжаться как со станции так и напрямую.
Предположение что нет команды на зарядку, проверена цепьот аккумулятора до контакта зу, проверены диоды, транзисторы на кз, сопротивления на обрыв, u7 скорее всего контроллер заряда, но по маркировке 5433l 9AM A7ZS не нашёл даташит. На 3 ноге сидят q13 q15 в обвязке которых сопротивления 977, 390,182кОм, схему бы и сравнить... 5 нога u7 приходит на u10, связанную через q27, q28 с u10, которая в свою очередь 4 выводом связана с плюсовым контактом зарядки, а 1,2,5,6 обьеденены и через индуктивность и диод приходят на плюс АКБ. Минус АКБ уходит на 7 ногу u7(контроль тока заряда)
Паяльник и фен, тестер dt9205a, китайский определитель электронных компонентов, блок питания 0-22в, 0.01-3а, микроскоп, осциллограф 1с-68, ударная дрель)
Знания... Закон Ома для участка цепи, 1,2 закон Киргхофа. Пока жив.
Принесли на ремонт ноутбук, при запуске экран просто загорается белым. Внешний монитор от ноута работает, т.е. видюха рабочая. Коннектор 40 пин. На контакты 2,3,4 питание 3,3 вольта идет. Может есть способ как то наладить матрицу? Модель LTN156AT05.
Мать Asrock b560m pro4, проц i5-11600. При нахождении в пк дискретной видеокарты просто перетыкаю кабель dp в слот на матери - старт есть (звуки загрузки винды слышны и горят все индикаторы), но изображения нет. Включаю в биосе параметр IGPu Multi Monitor - старта так нет даже до биоса. Независимо от того, вставлена вк или нет. Пробовал сбрасывать/шить биос, пробовал запускать с одной планкой ОЗУ, перетыкал плашки в разные слоты во всех комбинациях - вообще никак не заводится. Это из-за кривой мамки?
Ребят, подскажите, может знакома проблематика или как провести диагностику в домашних условиях?!
Купил в прошлом году ноут dell g15 5511
Недавно вылезла такая проблема, после включения и не продолжительной работы нижняя часть экрана начинает глючить, при чем при смене герцовки на 120 она может доходить до центра экрана, при 60 герцах линия шириной в палец.
Непонятно что глючит, видео карта или экран/матрица.
Видео прилагаю...
Если есть сервис в мск хороший пикабушный подскажите
