Лазерная ЪУЪказка
Года три назад я своей кошамбе собрала указку из говна и палок лазерного модуля, кнопки и двух батареек в картонном корпусе, склеенном из коробки от старого телефона. Батарейки тогда запаивала наглухо, потому что не знала, на сколько времени их хватит. Получилось, что двух батареек ААА хватило на примерно три года при регулярном использовании.

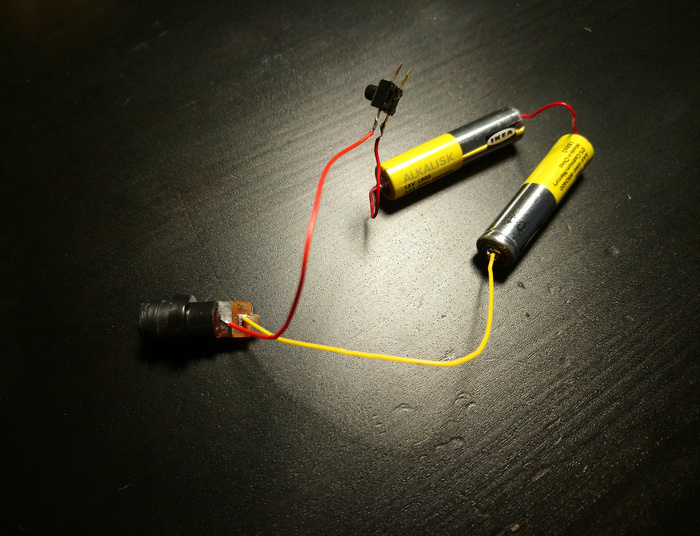

Вот так вылядел разобранный старый вариант:
На логично возникающие вопросы типа "Нафига? Купи за 100 рублей готовую", сразу отвечу, что от избытка энергии, от нехер делать, потому что могу - выбирайте любой )

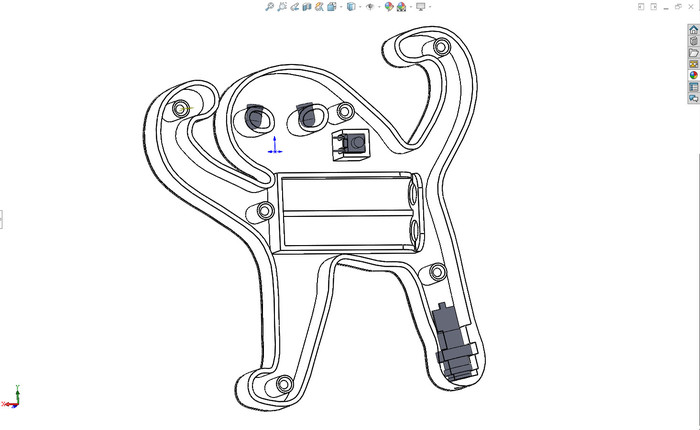

В общем, берем картинку мемасика, Solidworks и штангенциоркуль, измеряем, примерям, материмся и получаем простенькую сборку из двух нужных нам деталей (на картинке крышка снята):

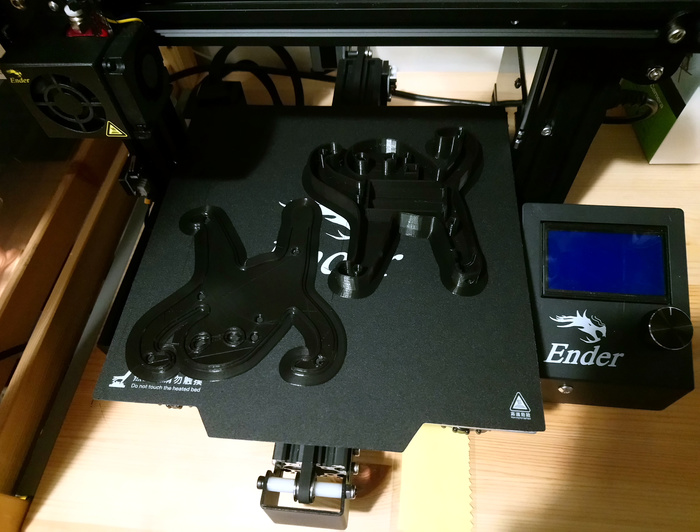

Печатаем корпус и крышку на 3d принтере (у меня Creality Ender 3 Pro).
Пластик - черный PLA. Печать заняла 6,5 часов.
Внешняя часть корпуса и крышки получились очень ожидаемо хреновыми, потому что печатались обе детали внутренней стороной наружу точности ради. Сама затея была просто концептом: получится собрать - не получится, так что я не жалела поверхности - экспериментировала со шкуркой, ацетоном, скальпелем и паяльным феном. Ничем хорошим дело не кончилось - белые разводы и по прежнему неровная поверхность. Потом подумала, может, стоит обклеить чем-то типа ворсистой ткани или бархатной бумаги...

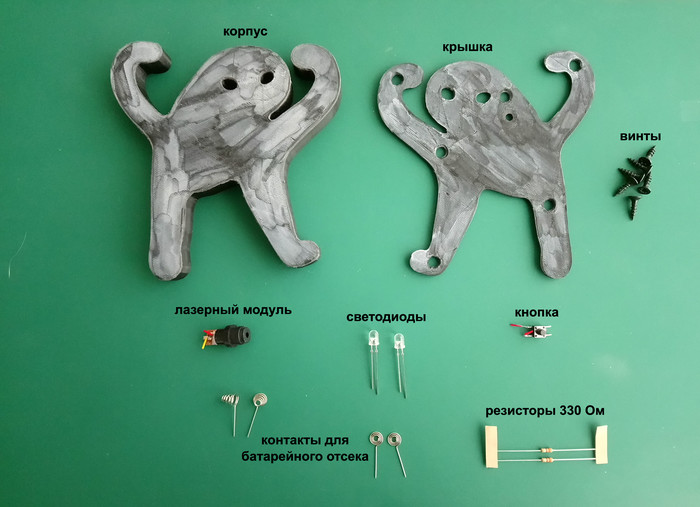

Ну да ладно. Итого, вот всё необходимое для сборки:
На тему винтов и отверстий в крышке под них это отдельная история.
Изначально хотела прикручивать крышку аккуратненькими винтиками в аккуратненькие втулочки по 1,5-2 мм диаметром. Но оказалось, что нужные винты и втулочки в Норвегии хрен купишь. Тема комплектующих и электроники на дому тут мягко говоря непопулярна, соответственно, и нет магазинов типа "Чип и дипа", где можно любую хрень сегодня заказать, а завра тебе привезут.
В местных магазинах, где можно заказать компоненты, чтобы быстро привезли, выбор ооочень скудный. Некоторые магазины вообще работают только с юр.лицами. Заказывать из-за границы - если покупка включая доставку в 350 крон не укладывается, плати 30% налога и еще жди 1-2 недели. Даже хлорное железо я не везде могу купить как физ.лицо, потому что такую лютую химию некоторые магазины продают только фирмам.
При этом в Тронхейме, который считается технологической столицей Норвегии, есть всего одна контора, которая может делать печатные платы физ.лицам на заказ. Но делать она будет минимум месяц и за такие деньги, что быстрее и дешевле в Зеленоградский "Резонит" слетать
и привезти оттуда готовые платы.
Короче, бомбануло у меня от этого всего. В итоге - стильные черные саморезы, оставшиеся от икеевских стеллажей, это всё, что я могла себе позволить здесь и сейчас, и лучшее, что подходило по размерам )) Да, в строительных магазинах я была - там всё от 2 см и длиннее, а мне надо было максимум 1,4 см.

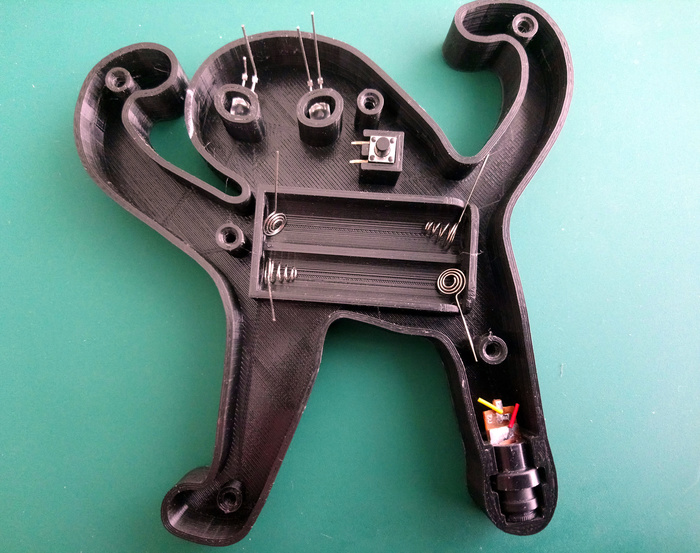

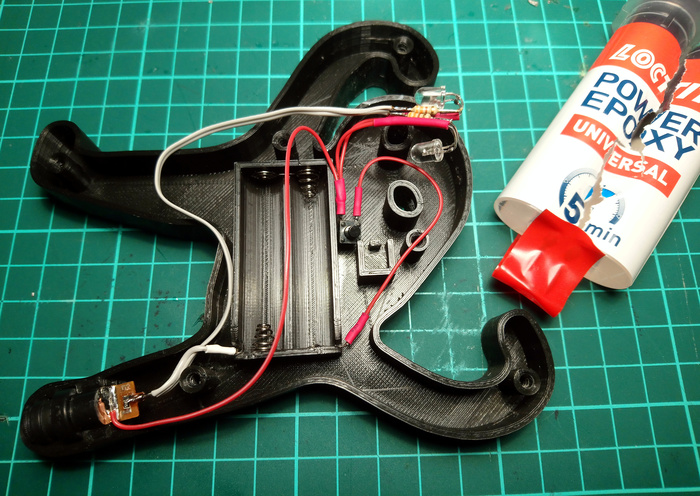

Ладно, идем дальше, собираем все коплектующие в корпус:

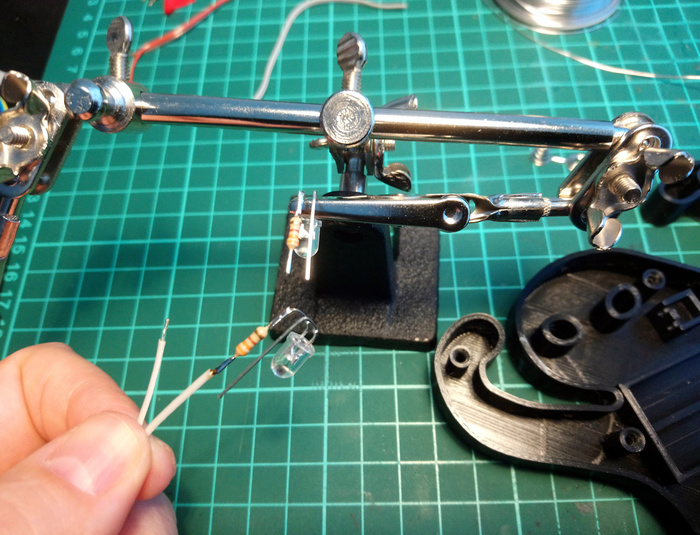

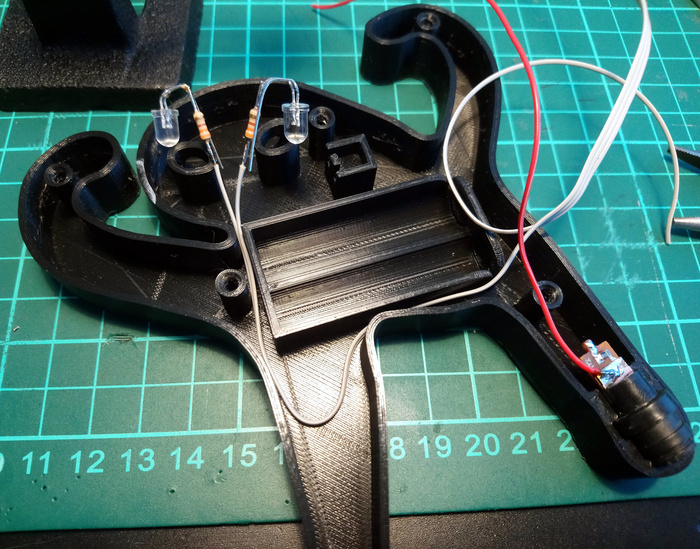

Паяем, загибаем, примеряем:
Снова примеряем всё в корпус:

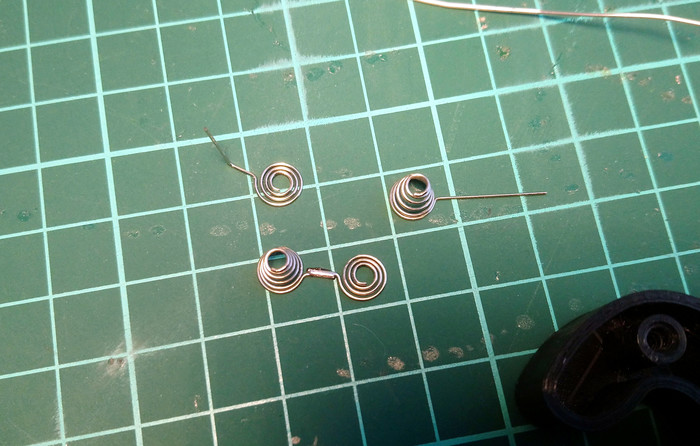

Приклеиваем контакты в батарейном отсеке эпоксидкой Loctite. Кнопки, лазер и светодиоды клеить не надо, хорошо держатся сами за счет трения - магия зазоров.
Локтайтовская эпоксидка в целом мне нравится, при правильном смешивании быстро застывает и хорошо держит, но мне лично неудобна тем, что у меня лапки и я не могу давить на поршень с таким усилием, чтобы из тюбиков компоненты вытекали равномерно. Для фиксации намертво чего угодно с чем угодно мне лично Poxipol больше нравится - там и тюбики отдельные, и застывает за 5 минут до финального состояния, но его в этот раз не было под рукой.

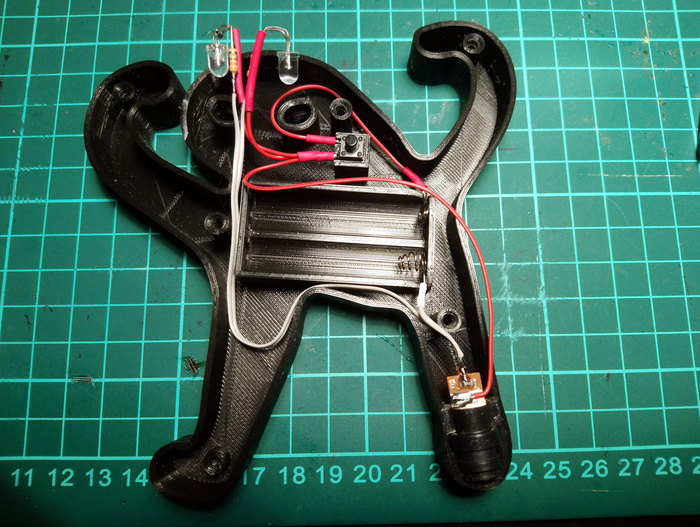

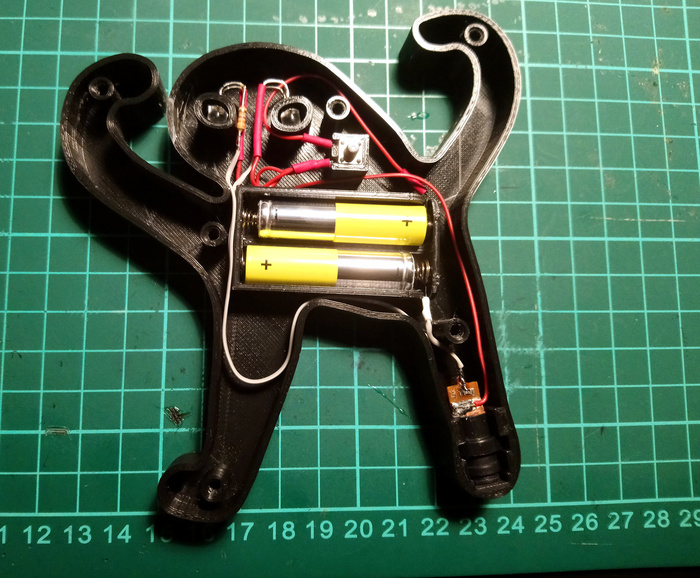

Окончательно укладываем все провода, вставляем батарейки:

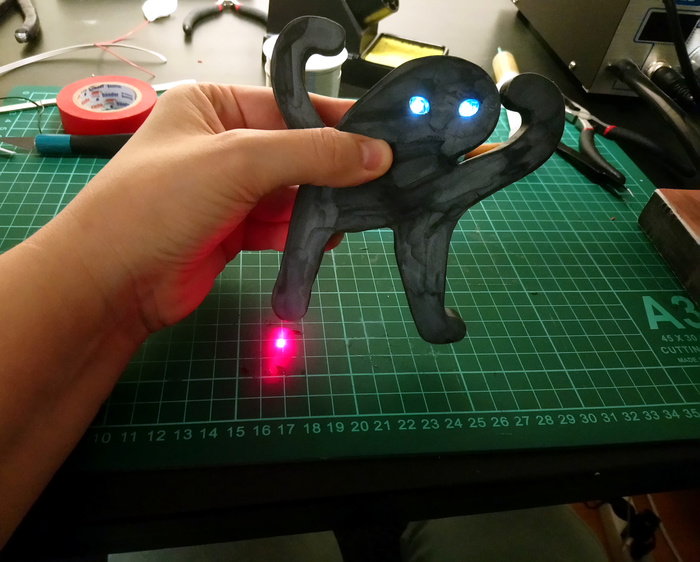

Включаем. Принцип тот же, что у обычный лазерной указки: держишь кнопку - лазер светит, тут только еще параллельно светодиоды в глазах:
С другой стороны:
Да, я знаю, что по уму нужен стабилизатор тока для лазерного модуля, но старая конструкция 3 года отработала без него, так что я забила.

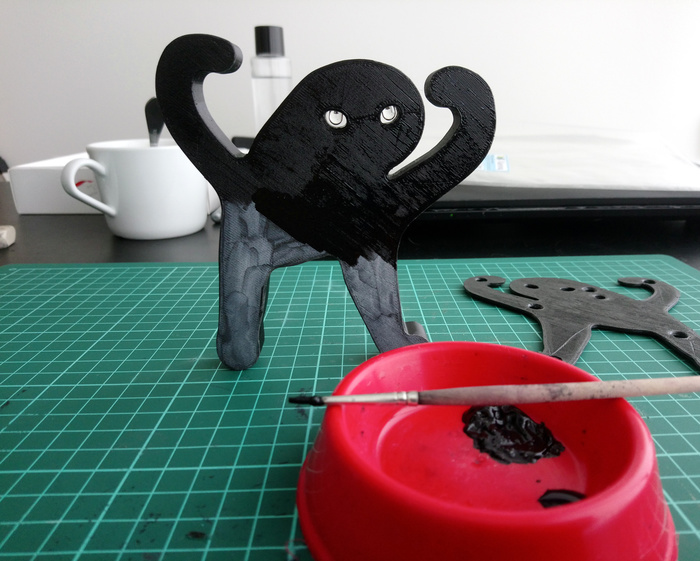

Красим:

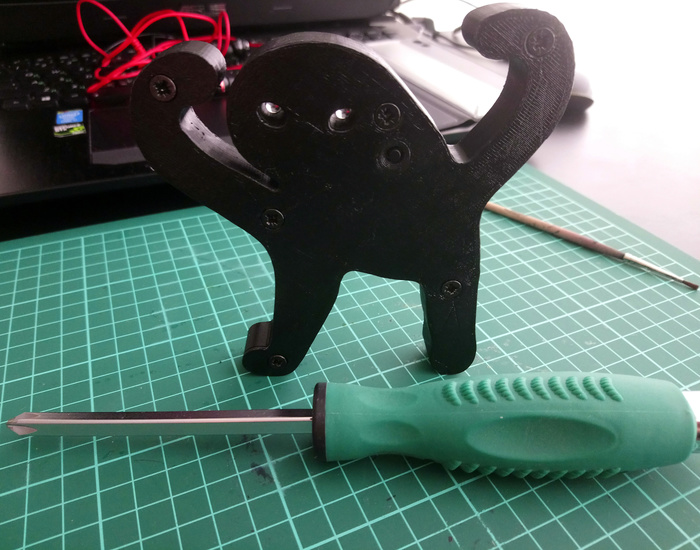

Прикручиваем крышку ъуъебанскими стильными черными саморезами:

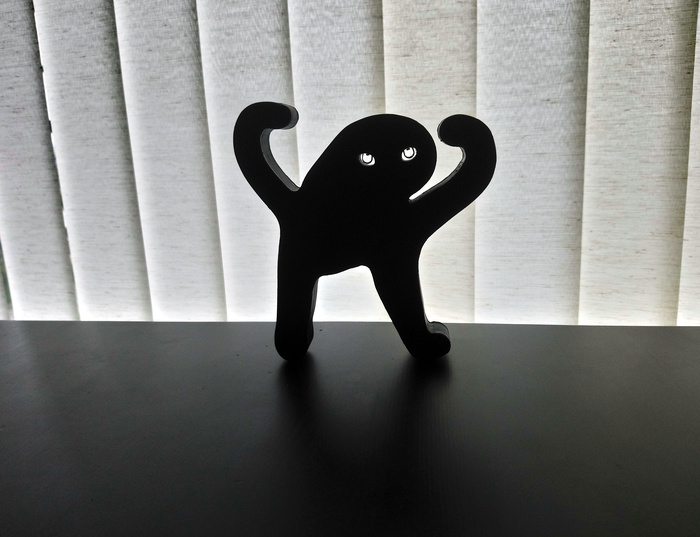

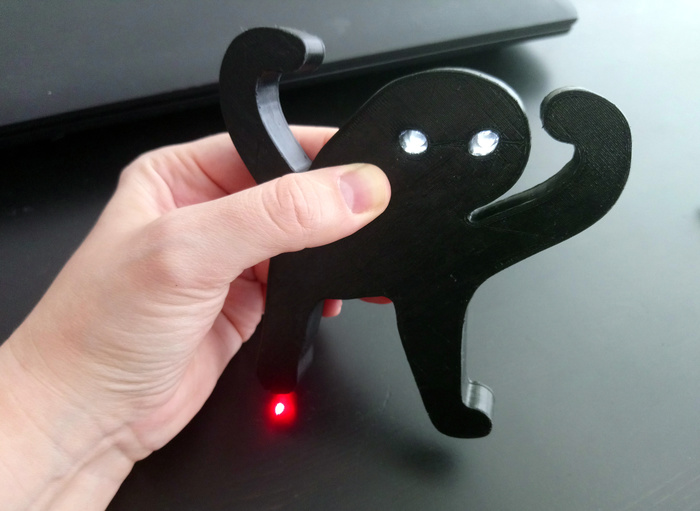

Готово:
Вкл/выкл:

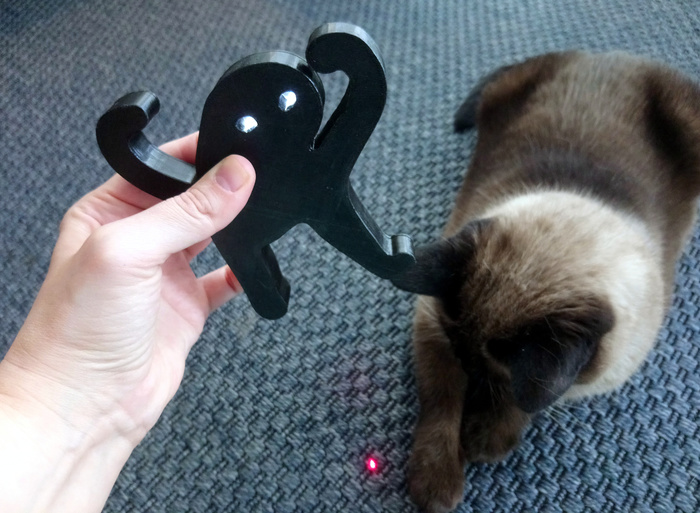

Кошка довольна :)
Всем спасибо!
