Доброго времени суток.
Преамбула.
Работаю технологом-конструктором на мебельном производстве.
Ранее работал продавцом мебельной фурнитуры. И, ответственно заявляю, что люди совершенно в этом ничего не понимают. В интернетах же людям рассказывают больше о маркетинговых фишках, но никогда не расскажут о технической стороне так, чтобы человек смог самостоятельно изготовить мебель (накидать чертеж, хоть от руки, выбрать грамотно фурнитуру, выбрать грамотно распилы, кромление, присадки, заказать их и собрать). Собственно, я и решил поставить перед собой такую цель-окунуть вас азы создания мебели под заказ.

Внимание, я ничего не продаю, я не оказываю никаких услуг, я ничего не навязываю! Я просто проведу вас по верхушкам мебелестроения, мы не будем изучать технологические процессы и всю существующую фурнитуру, мы не будем изучать программы для проектирования. Я дам ровно столько информации, чтобы вы смогли сделать мебель самостоятельно (не супер-сложную мебель, а например, встроенный шкаф в нишу по своим размерам, или же условную тумбу, комод и пр.).

Рассмотрим такие разделы, как петли, ящики и направляющие, складные системы и системы шкафов-купе, крепёж, метериалы корпусов и фасадов, кромление, заказ распилов, сборку.
В конце я схожу в какую-нибудь фирму, закажу там проект шкафа по размерам, посмотрим сколько они насчитают по цене, а затем сделаю свой проект, сам все закажу, сам соберу и посчитаю цену своего проекта.

Амбула.

Петли.

Петли подразделяются на несколько видов: накладные, полунакладные, вкладные.
Это значит то, как накладывается фасад к боковине корпуса в месте крепления петли.

Есть так же и угловые петли, но угловые петли так же могут накладывать или вкладывать фасад на/в боковину корпуса, просто угол (в закрытом состоянии) между корпусом и фасадом не будет равен 90 градусам. Если честно, думаю процентов для 90 людей угловые петли не понадобятся, поэтому рассматривать мы их не будем. Как и не будем рассматривать десятки других видов петель.

Самая популярная петля: накладная.

Обратите внимание, у накладной петли прямое плечо.

Вид крепления фасада на накладную петлю:

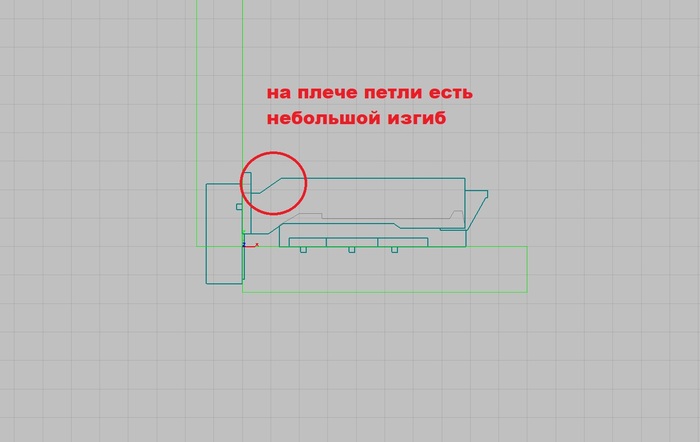

Полунакладная петля:

В каких случаях используют полунакладную петлю?

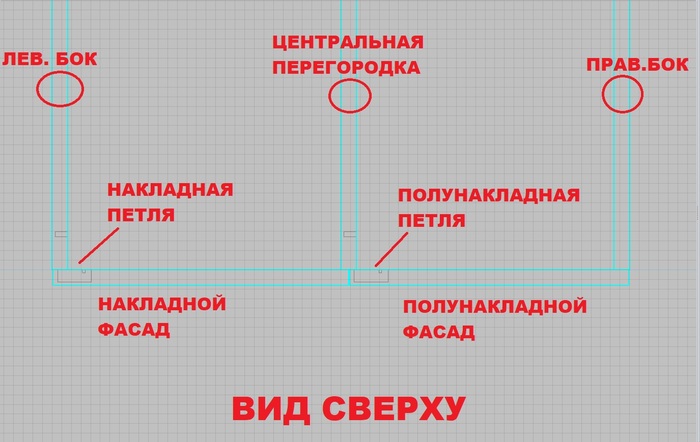

Представьте обычный двухстворчатый распашной шкаф, но у которого обе двери (фасада), открываются не в разные стороны, а в одну, например налево. У него есть центральная перегородка, левый фасад будет крепиться к левой боковине обычной накладной петлёй и перекрывать центральную перегородку наполовину за счет уменьшения габаритов фасада, а вот правый фасад будет крепиться к этой же центральной перегородке, и он тоже должен перекрыть её лишь наполовину, за счет уменьшения габаритов фасада этого не достичь, поэтому и применяется полунакладная петля.
Увидев схему, думаю, всё станет яснее.

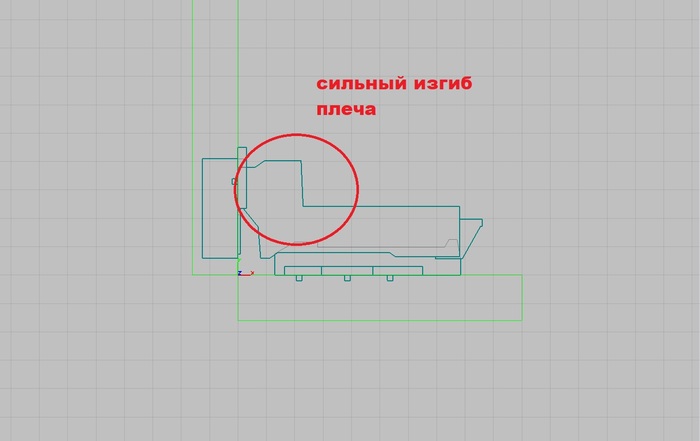

Вкладная петля.

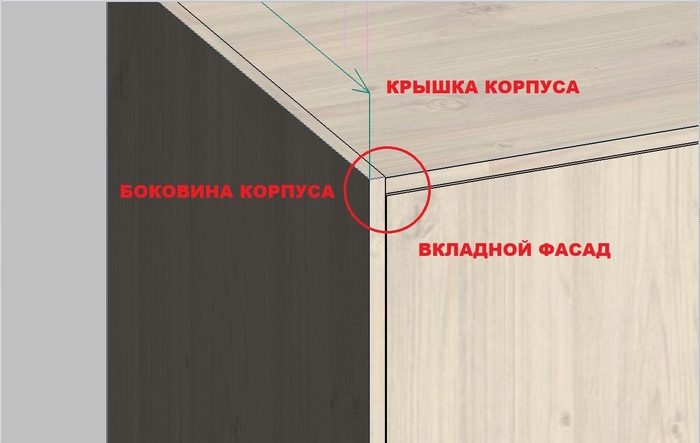

Вид крепления фасада на вкладную петлю:

Думаю, тут ничего объяснять не нужно.
Кому-то нравятся накладные корпуса, кому-то вкладные.

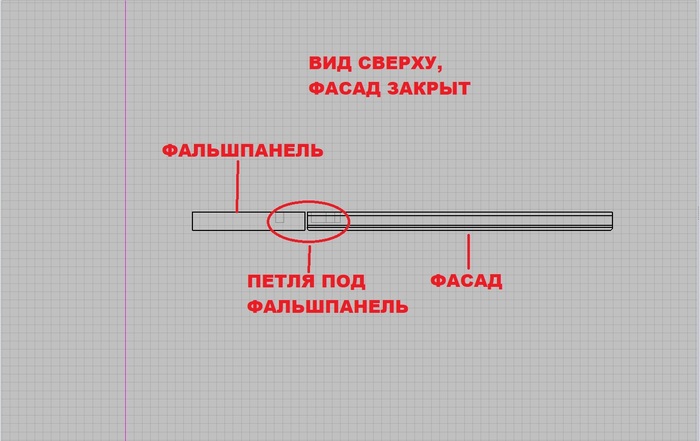

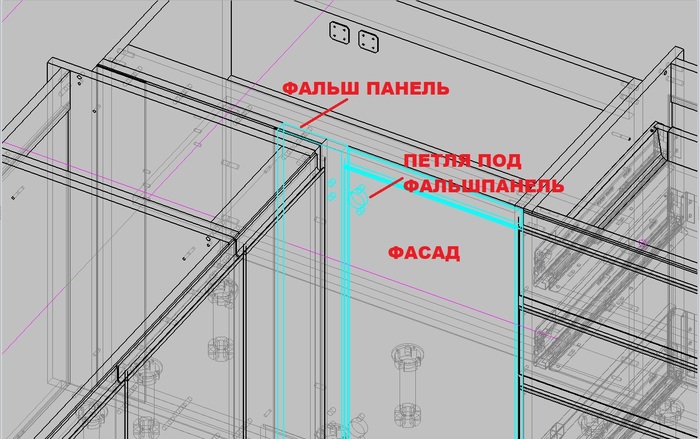

Наверное, стоит еще упомянуть про петли под фальшпанель. Их чаще всего используют в угловых модулях кухни, обычно у вас там мусорное ведро стоит.

Суть в том, что она крепится не к боковине корпуса, а к фальшпанели, и при закрытом состоянии образует не угол в 90 градусов, а ровную плоскость. Угол в 90 градусов образуется в открытом состоянии.

Так же я не буду рассказывать про виды монтажных планок, обычному обывателю проще заказать заказать петли на маркетплейсментах, там уже необходимая монтажная планка в комплекте.

Стоит еще упомянуть, что все эти петли бывают с доводчиком (когда фасад плавно закрывается), с пружиной (когда фасад хлопает при закрытии, но можно поставить демпфер, так просто дешевле), и без пружины (когда фасад остается в том положении, в котором его оставили, обычно используется в паре с механизмом отталкивания, когда нажимаете фасад и его выталкивает).

На этом пока по петлям всё. Это лишь азы по петлям, если рассказывать про все виды, то мне и 10 постов не хватит.

В следующем посте рассмотрю крепёжную фурнитуру.

п.с. профессионалы-мебельщики, не ругайтесь, этот гайд для тех, кто вообще ничего не понимает))
