Nvidia Shield TV Pro улучшаем WiFi соединение
Имеем проблему: На домашнем сетевом хранилище лежит коллекция фильмов, если пытаться проиграть их через VLC на тв приставке, то те, что потяжелее, к примеру 1080р фильм на 26Гб проигрываются с явными тормозами, но если скопировать на флешку, то все в порядке, то есть проблема именно с получением файла по сети.
Приставка находится в нише за телевизором через корридор и комнату от роутера. Решил попробовать подключить внешнюю антенну вместо той, что установлена в корпусе.
Сразу оговорюсь, что я хотел не нарушать целостность корпуса приставки, т.к. желаю сохранить ее в изначальном виде на случай продажи. Можно было бы просверлить дырку в корпусе и вмонтировать антенну в саму приставку, но я решил этого не делать.
В целом все довольно просто и тривиально. Начинаем разборку:
Откручиваем пару винтиков, для которых мне понадобилась самая маленькая из имеющихся у меня отвертка.

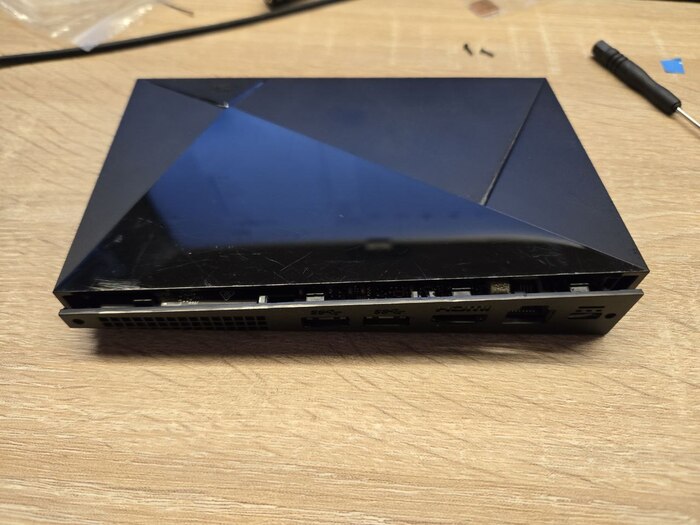

И сдвигаем верхнюю крышку, я делал это аккуратно об углол стола

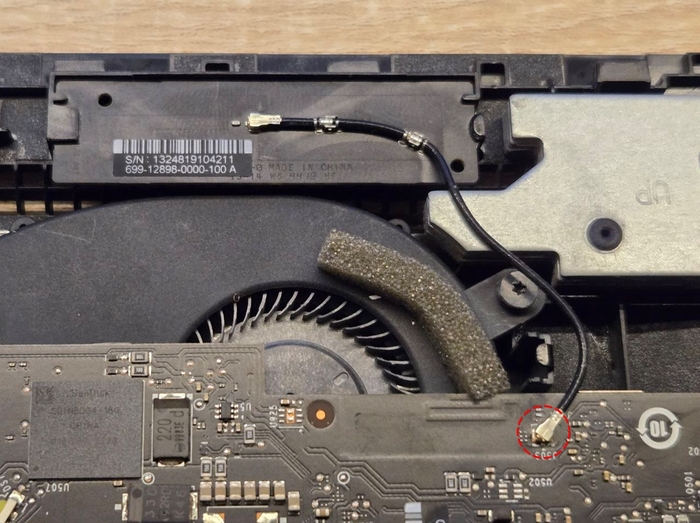

Затем находим на плате куда подключается родная антенна. На замену нам потребуется антенна с проводом под разъем MHF4 для подключения к материнской плате, я заказал несколько разных проводков, т.к. на глаз определить разъем не смог.

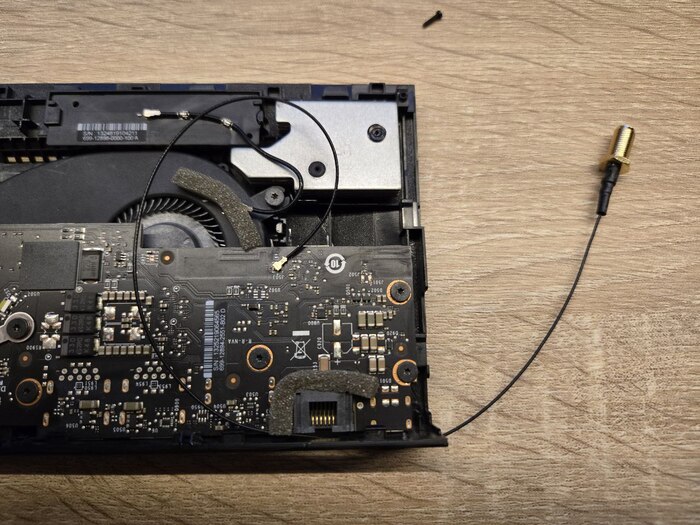

Снимаем старый разъем и подключаем новый. В моем случае я продел проводок через отверстие под коннектор RJ45 т.к. в нем уже было отверстие ведущее внутрь корпуса а использовать его я не планирую.

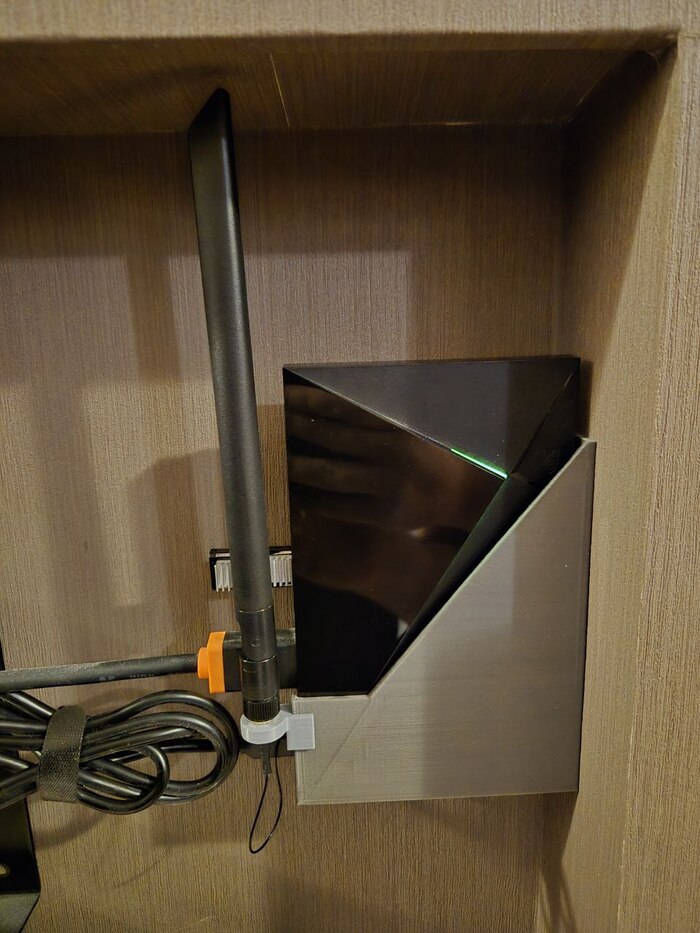

Далее накидал маленькую модельку под 3д печать для крепления антенны на подвесе, который ранее спроектировал для того чтобы приставка висела прикрепленная к стене в нише за телевизором, приклеил держатель на клей и вуаля!
Я понимаю что было бы не плохо сделать замеры по приему wifi до и после замены, но об этом я подумал уже после того как все собрал и делать это уже было лень.
Как итог протестировал на том же 26Гб файле и он теперь отлично проигрывается без тормозов через сеть и флешка больше не нужна! (И да это она там за антенной облепленная радиаторами, т.к. по какой то причине в приставке она очень сильно греется, видимо как то странно приставка работает с флешками)
Ескли кому нужна 3D модель крепления приставки, а так же крепление под антенну и под пульт, то я выложил модельки на Thingiverse в открытом доступе, при желании могу выдать оригиналы чертежей сделанные в T-Flex CAD
https://www.thingiverse.com/thing:5638855
