• 'Диапазон принимаемых частот УКВ, МГц, не уже  65,8...74

• Реальная чувствительность. мкВ, не хуже  ...  5

• Чувствительность, ограниченная шумами, мкВ, не хуже  3

• Избирательность по зеркальному каналу (на частоте 69 МГц), дБ, не менее  40

• Разделение стереоканалов, дБ, не менее,  на частотах:

• 315 Гц  24

• 1000 Гц  30

• 5000 Гц  24

• Номинальный диапазон воспроизводимых частот, Гц, не уже  31,5... 15 000

• Мощность, потребляемая от сети, Вт, не более  4,5

• Габаритные размеры, мм, не более  .223x245x75

• Масса, кг, ие  более  2,2.

Магнитофон

• Скорость движения магнитной ленты, см/с  4,76

• Отклонение скорости магнитной ленты, %, не более  ±2

• Время перемотки кассеты МК-60, с, не более  180

• Время срабатывания автостопа, с, не более  .  5

• Коэффициент детонации, %, не более  ± 0,2.

• Входное напряжение на запись: с микрофонного входа, мВ, не более  0,35

• с универсального входа, мВ, не более  200

• с входа радиотрансляции. В, не более  ...  15

• Рабочий диапазон частот на линейном выходе, Гц, не хуже:

• для ленты типа I МЭК (А4205-ЗБ)

• в режиме «Fe»  40... 12 500

• для ленты типа II МЭК (А4212-ЗБ)

• в режиме «Cr»  40... 14 000

• Коэффициент гармоник на линейном выходе, %, не более  - 3

• Относительный уровень паразитных напряжений в канале записи -воспроизведения, дБ, не более  -44

• Относительный уровень шумов и помех в канале записи-воспроизведения (для ленты типа МЭК), дБ, не более  -50

• Относительный уровень шумов и помех в канале записи-воспроизведения при включенной системе шумопонижения, дБ,  не  более  -58

• Спад АЧХ канала записи-воспроизведения на частоте 10 000 Гц на уровне -3 дБ с включенной системой динамического подмагничивания, дБ,  не  ниже  -7

• Относительный уровень стирания, дБ, не более  -65

• Рассогласование АЧХ стереоканалов воспроизведения и записи-воспроизведения на линейном выходе в диапазоне частот 250...6300 Гц, дБ, не более .. 3

• Выходное напряжение на выходе или подключение стереотелефонов на нагрузке 8 Ом ±5%, мВ, не менее  90

• Входное сопротивление на запись, кОм, не менее:

• входа микрофона  ...  1,8

• универсального входа  220

• входа радиотрансляции  150

• Выходное сопротивление линейного выхода, кОм, не более  10

• Габаритные размеры магнитофона, мм, не более  223х144, 5x247

• Потребляемая мощность, Вт, не более  7

• Масса, кг, не более . .  3,5.

Предварительный усилитель

• Диапазон воспроизводимых частот, Гц, не более:

• нижняя предельная . .  20

• верхняя предельная  20 000

• Минимальная ЭДС входного сигнала (чувствительность), мВ, не более:

• для линейных входов  . .  200

• для коррелирующего входа  .  2

• Номинальное выходное напряжение, В . .  1

• Коэффициент гармоник в диапазоне частот 40...16 000 Гц,%, не более  0,2

• Пределы регулировки тембра, дБ, на частотах 30 Гц ...  .  ±  (10±  2)

• 3 кГц  ±  (3,5±  1)

• 15 кГц  ±  (10+  2)

• Отношение  сигнал-взвешенный шум,  дБ,  не менее:

• с линейных входов .  70

• с корректирующего входа ...  65

• Отношение сигнал-фон, дБ, не менее:

• с линейных входов  60

• корректирующего  входа  50

• Переходное затухание между стереоканалами, дБ, не менее, на частотах:

• 1000 Гц .....  40

• 250...10 000 Гц  30

• Переходное затухание между входами, дБ, не менее, на частотах:

• 1000 Гц  50

• 250... 10 000 Гц  40

• Спад АЧХ при включенной кнопке «ФВЧ», дБ, не менее, на частоте 10 Гц  10

• Ступенчатое ослабление громкости, дБ  22± 3

• Действие тонкомпенсации, дБ, при уменьшении регулятором громкости выходного сигнала на 30 дБ, не менее:

• на частоте 30 Гц . .  8

• на частоте 15 кГц  5

• Мощность, потребляемая от сети, Вт, не более ...  10

• Габаритные размеры усилителя, мм,не более  223x245x75

• Масса, кг, не более  2.

Усилитель мощности

• Диапазон воспроизводимых частот, Гц, не более.

• нижняя предельная  20

• верхняя предельная  ...  20 000

• Коэффициент гармоник в диапазоне частот 40...16 000 Гц,%, не более .  0,25

• Минимальная ЭДС входного сигнала (чувствительность), мВ, не более  1000

• Номинальная выходная мощность, Вт  10

• Максимальная выходная мощность, Вт, не менее  ...  25

• Отношение сигнал-взвешенный шум, дБ, не менее  ...  95

• Мощность, потребляемая от сети, ВХА, не более  34

• Габаритные размеры УМ, мм, не более  .223x240x75

• Масса, кг, не более  ...  3,4.

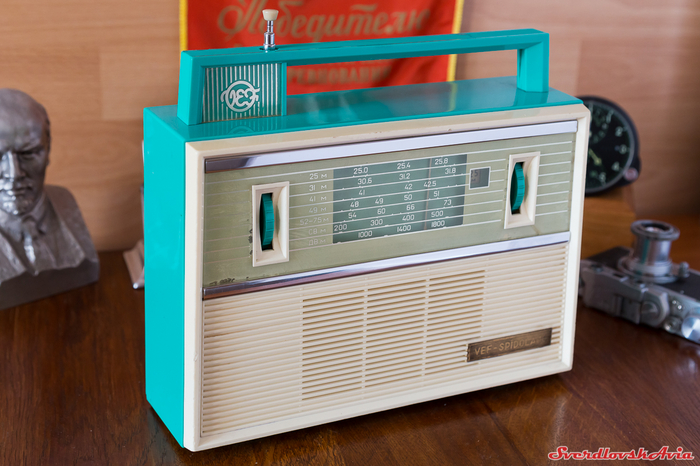

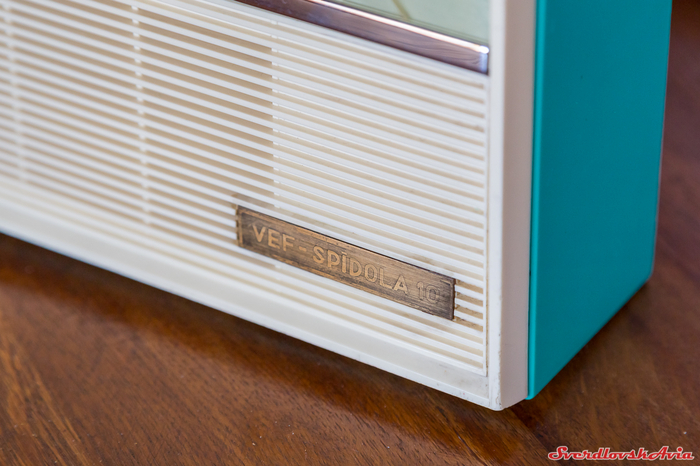

Сегодня покажу третий экземпляр коллекции "Спидол". Это "ВЭФ-СПИДОЛА-10", он является родным братом "ВЭФ-СПИДОЛЫ" и отличается от него только внешним оформлением. Мой экземпляр зеленого цвета, со светлой шкалой. Состояние аппарата достаточно хорошее, но с внешним видом придется чуток повозиться.

Портативный транзисторный радиоприёмник "Вэф-Спидола-10" с 1965 года выпускал Государственный электротехнический завод "ВЭФ". Радиоприемник "ВЭФ-Спидола-10" (ПМК-65) выпускался совместно с радиоприёмником "Вэф-Спидола" для увеличения ассортимента выпускаемой заводом продукции и кроме внешнего вида схож с ним.

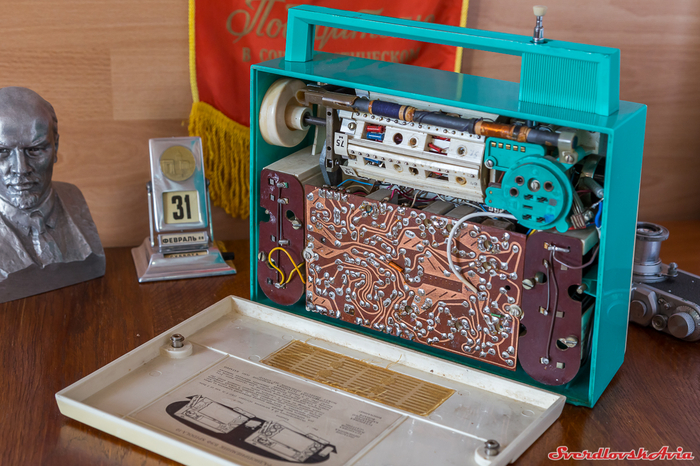

Приемник собран на 10 транзисторах и двух диодах и предназначен для приёма радиовещательных станций в диапазонах: ДВ, СВ и КВ. КВ диапазон разбит на 5 поддиапазонов (4 растянутых и 1 полурастянутый).

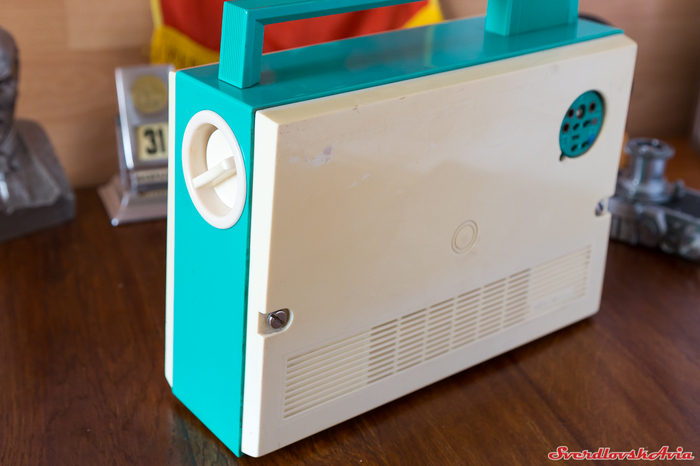

Логотип завода размещается на пластиковой ручки для переноски, внутри которой расположен отсек антенны.  У этого экземпляра к сожалению неродной наконечник антенны, будем искать аутентичный).

Переключение диапазонов производится при помощи барабанного переключателя на боковой панели...

Приёмник имеет эффективную систему АРУ, ручную регулировку уровня громкости, гнёзда для внешнего пьезоэлектрического звукоснимателя, АС, антенны и питания. Схематически он идентичен "ВЭФ-СПИДОЛА".

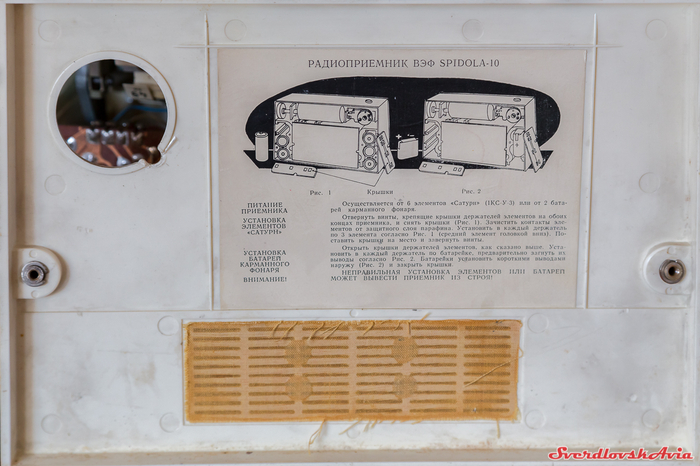

Потребление тока зависит от уровня сигнала в выходном каскаде, при напряжении питания 9 В и выходной мощности 150 мВт оно равно 50 мА. При ежедневной работе приёмника в течение 3-х часов комплекта батарей А-373 хватает на 200 часов.

На этой модели приемника в оформлении появились никелированные молдинги, которые стали широко использоваться в следующих моделях завода "ВЭФ".

Благодаря своей надежности и большой автономности работы, приемник пользовался популярностью у туристов, на стройках, в дали от цивилизации.

А в вашей семье сохранились экземпляры советской радиотехники?

Реклама приемника.

30 августа 1963 - 60 лет назад - компанией Philips на ежегодной выставке Berlin Radio Show была представлена аудиокассета в том виде, который вошел в историю как "Компакт кассета".
На фото она самая.
