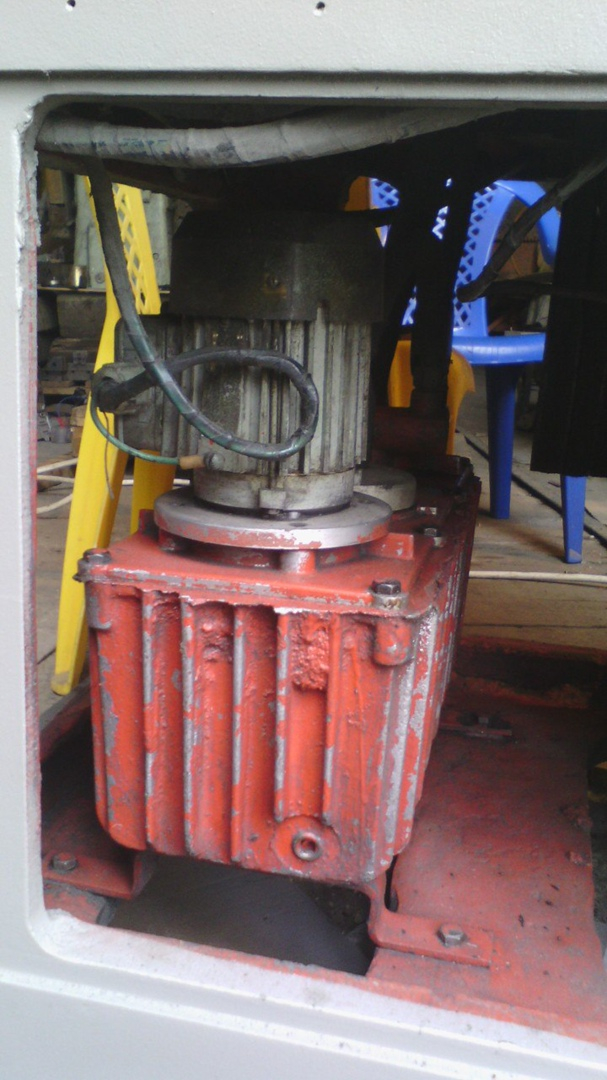

Как думаете, где сделано фото?
Настоящий электрик должен уметь стойко переносить тяготы и быть готовым работать в любых условиях.
Показать полностью
1
Блог электрика
438 постов
•
811 подписчиков
0 просмотренных постов скрыто

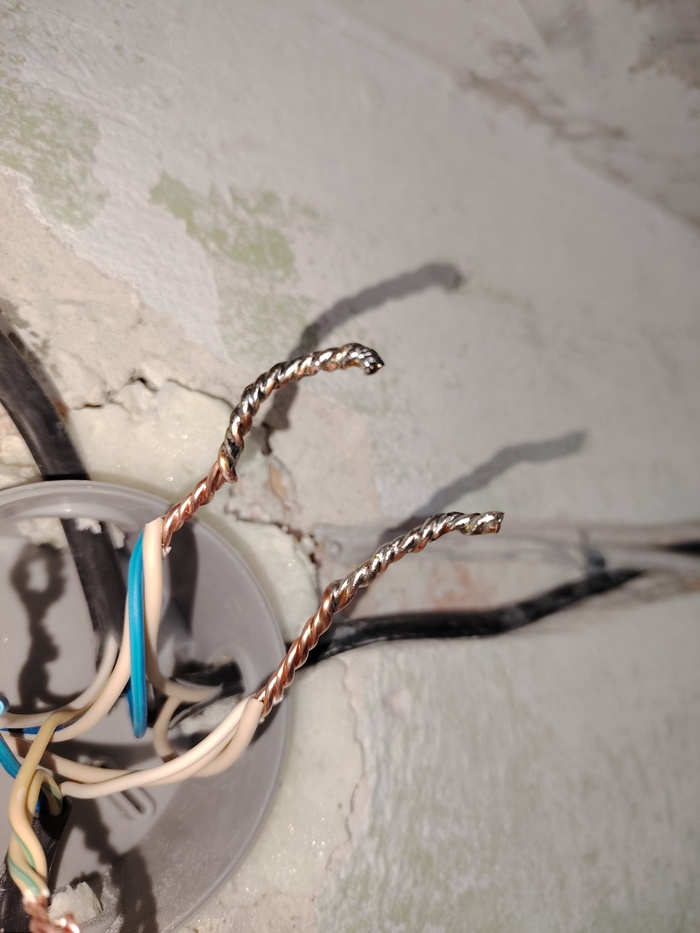

Что думаете о таком соединении?
Пропаянная скрутка - один из лучших способов соединения токопроводящих жил. Для опрессовки нужен дорогой инструмент, а тут достаточно паяльника на 75-100 Вт.
Достаточно затянуть скрутку пассатижами, чтоб получилась длина около 5 см.
Потом - использовать жидкую канифоль с кисточкой, и припой в виде проволоки, очень желательно с канифолью.
Жду в комментарии отсылки к ГОСТ, СП или ПУЭ, в которых сказано "пропаянная скрутка запрещена")
Wago не предлагать.
Показать полностью
2
Несчастная австрийская женщина
Этот рисунок - из книги по электробезопасности 1933 года. К сожалению, он основан на реальных событиях.
Обратите внимание - в квартире может быть даже выключен вводной автомат! Например, если вы захотите устроить романтик при свечах в ванной.
Что спасёт в данном случае?
СУП?
УЗО?
Не знаю...
Показать полностью
1
Незаметный нюанс при подключении ленты
Возьмите ленту бухточку 5 метров 14,4 Ватта на метр и замерьте напряжение в начале и на конце. Будет 12 и 10 Вольт. Напруга падает на проводниках ленты, и даёт нагрев и не малый. И яркость намного меньше. Нужно питать с двух концов и сечение 0,75 кв.мм и более.
Светодиодная лента. Угадайте, с какого конца подключена?
У меня лента по периметру багета в коридоре общей длиной 18 метров. Если не запитать ее с обеих концов, то та сторона, которая не запитана будет светить процентов на 40 тусклее. Провод 0.75 справляется на отлично. Плюс я ещё сделал на полевике, трёх резисторах и конденсаторе плавный пуск и затухание с задержкой после выключения.
Подробнее про ленту и её подключение рассказал на блоге.
Показать полностью
1

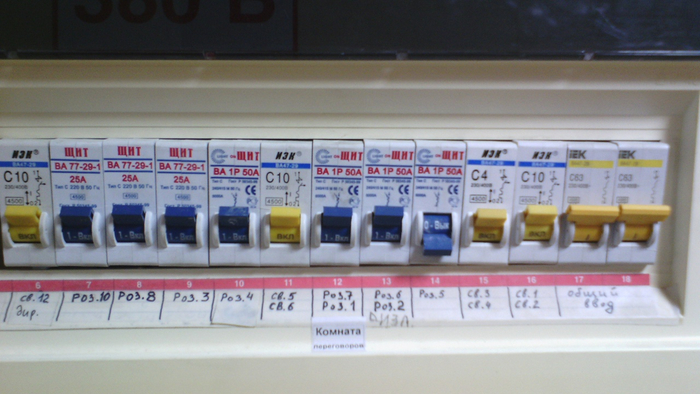

Щиток на оценку)
И как это проработало 10 лет?
Надписи под автоматами есть - там сплошь розетки и офисные светильники. Больше всего мне нравится ввод...
Пример типичной системы TN-C

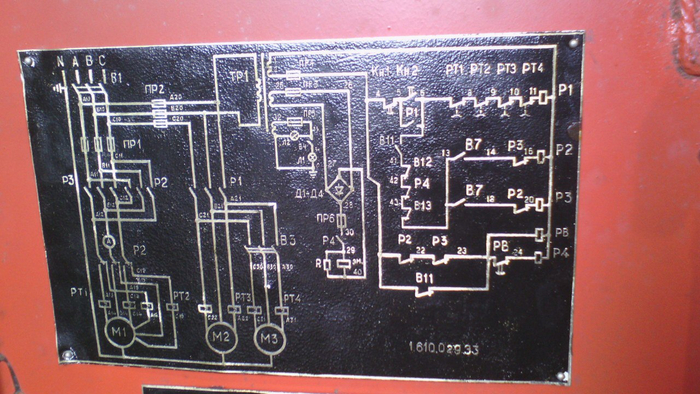

Советский токарный станок УТ16П.
Вот это - самая натуральная схема TN-C, а не то, что у нас в старых квартирах.
Как думаете, правильно сделали рисовальщики этой схему, написав буковку "N" слева вверху?
Многие почему-то считают, что если нет защитного РЕ-проводника (то есть, только фаза и нейтраль), то это автоматически становится системой TN-C. Но это не так. К системе TN-C предъявляется много требований, и все они в квартирах не выполняются.
Например - на всём протяжении провод PEN должен быть сечением не менее 10 по алюминию или 10 по меди, и быть непрерывным (нигде не размыкаться, даже одновременно с фазными проводниками.
И конечно же, эти условия в квартире выполниться не могут.
С натяжкой можно принять, что TN-C соответствует этажный щиток:
Подробности - в ГОСТ 30331.1.
В квартирах - простая двухпроводка, без всякого защитного заземления и PEN проводника.
Мем в тему
Вернёмся к токарному станку

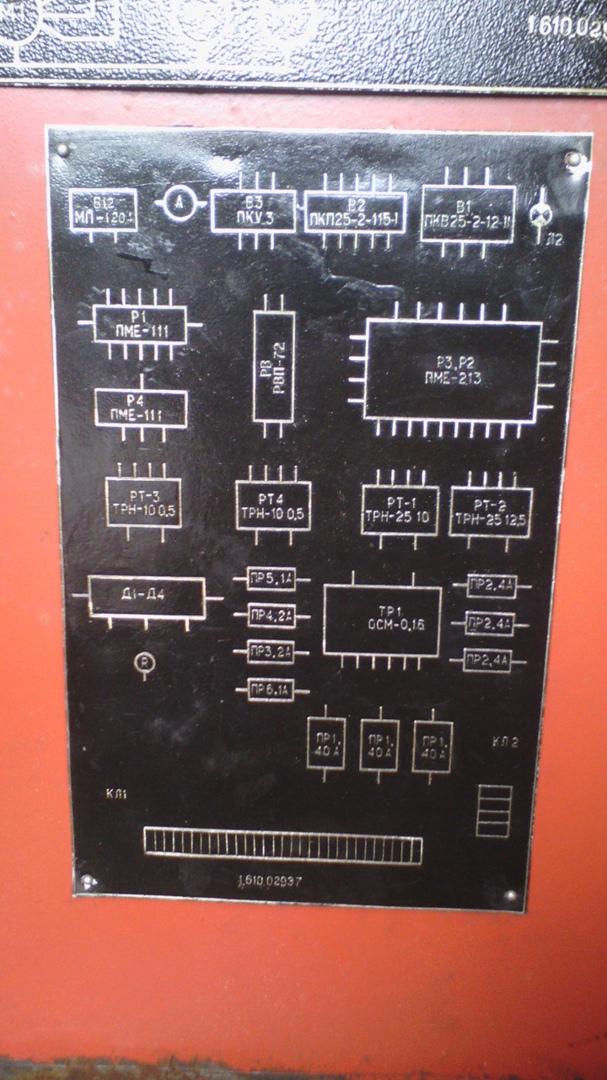

Фото плохое по качеству, но что-то понять можно.
Внизу справа - вводные клеммы
Между "земляной" клеммой и нейтральной обязательно должна быть перемычка, а питающий PEN должен заводиться на земляную (желто-зеленую) шину.
Кстати, вы знали, что желто-зеленая клемма имеет прямой электрический контакт с ДИН-рейкой? Как-то по молодости я чуть не подключил к такой клемме фазу.
В промышленности, кроме защиты через PEN проводник, принято обязательно заземлять всё оборудование путем неразборного соединения с шиной защитного заземления, проложенной по цеху.
Трансформатор создает локальную безопасную систему IT для питания освещения и схемы управления.
Расскажите, где вам встречалась система заземления TN-C, и почему вы считаете, что это именно она?
Как всегда, жду мнений и вопросов в комментариях.
Показать полностью
3

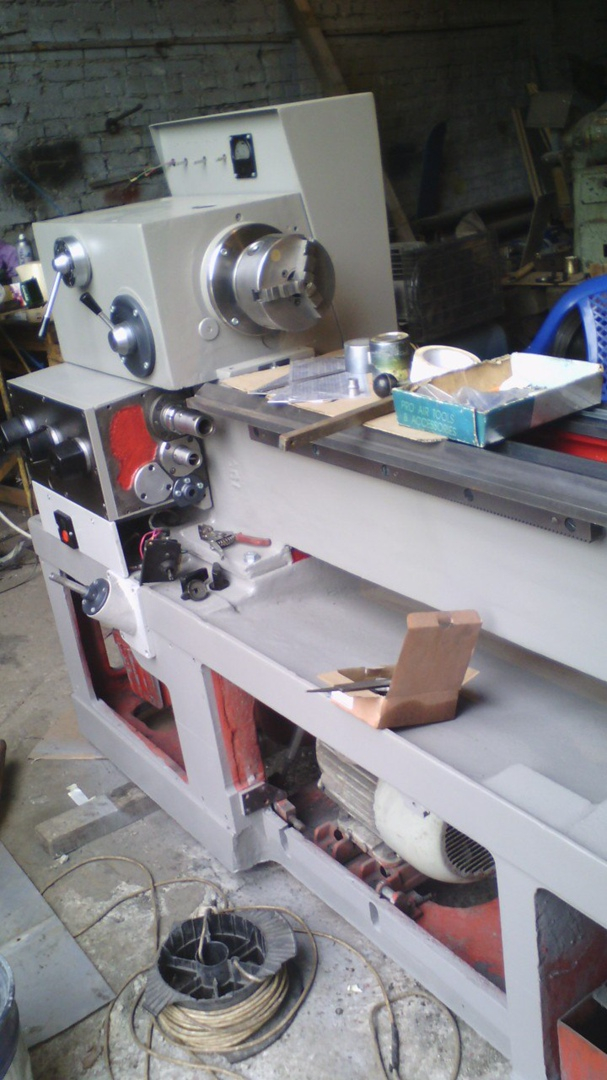

Капитальный ремонт токарного станка УТ16П
В процессе. Запускаем...
В данном случае, если говорить про электрику - чистка, протяжка, частичная замена. Короче, по минимуму, так решил клиент. В других станках меняю до 90% комплектующих У слесарей работы гораздо больше.
Коллеги, если есть интерес к таким постам, отметьтесь плюсами и комментариями!
Показать полностью
9
Чопочём. Таганрог, февраль 2016
Давайте вспомним и зафиксируем эти цены для истории.
Прошло ровно 8 лет. Много изменилось. Цены изменились безвозвратно...
