А может, это просто привязали, чтоб далеко не уехал? 😉

На фото:
Старый автобус на стоянке приспособили под строжку. И заземлили.

Тот самый случай, когда не возникает вопросов по установке реле напряжения.

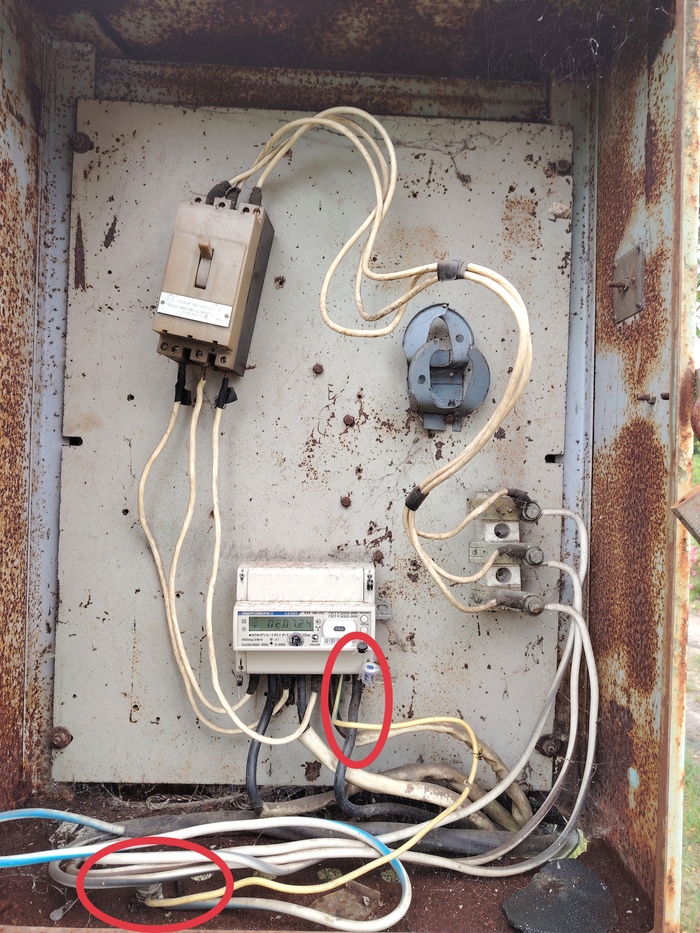

Такое электрохозяйство у меня в садовом товариществе.
Обрыв нуля может произойти в самый неподходящий момент...

⚡Сумка для инструмента. Для электриков по вызову😉

Снова слышу рассказ - электрик Россетей полез на опору, и устроил КЗ, замкнув фазу на заземленную нейтраль. Как же так получилось?

Виной всему - синий провод СИП. Точнее, провод, входящий в СИП-4, который маркирован синей полосой.

Как думаете, что в голове у электрика с Авито, когда он видит 4 провода в щитке, один из которых - синий? Конечно, что синий провод - нейтраль, которую положено повторно заземлять (TN-C-S).

А электрик Россетей, который приехал на плановое подключение, оказался грамотнее электрика с Авито (бывает и наоборот), и подключил провод СИП без маркировки на нейтраль. А потом синий начал цеплять на фазу, устроив аварию на линии.

В щите заказчика тоже неприятности - поскольку через заземляющую шину и заземляющий провод ринулся огромный ток, на который они не рассчитаны, и теперь их нужно подключать заново.

Надеюсь, все знают, что СИП нельзя заводить в дом, а в автомат лучше заводить медь?

Разумеется, никакие автоматы в этом треше не участвуют. Кто знает правила подключения PEN проводника в схеме TN-C-S, понимает, почему.

Кто прав и виноват?

Несомненно, налицо - несогласованность действий электриков на опоре и "на земле".

Даже если электрик в щите подключил неправильно, его коллега должен был убедиться в цветовой маркировке. Но нет - на улице подъехала вышка, и даже без присутствия хозяев начали подключать - ведь впереди ещё много заявок на подключение!

Читаем ГОСТ 31946-2012 на СИП, раздел 5.2.7.2: Основные токопроводящие жилы самонесущих изолированных проводов должны иметь отличительное обозначение в виде продольно выпрессованных рельефных полос на изоляции (…). Изолированная нулевая несущая жила не должна иметь отличительного обозначения. Отличительное обозначение также может быть выполнено в виде цветных продольных полос шириной не менее 1 мм. Цвет полос должен быть контрастным по отношению к черному цвету.

Если коротко и по русски, то нейтраль - это всегда провод без всякой маркировки. Где маркировка есть - там фаза. Даже маркировка синим цветом(((

Бывает и так, что все провода имеют маркировку. Где правда в этом случае? В этом случае вступит в действие ГОСТ Р 50462-2009 на цветовую идентификацию проводников, где указано (п.5.2.2), что нейтральный проводник следует идентифицировать синим цветом.

Такая вот путаница .

Внимательно читая эти два взаимодополняющих и взаимоисключающих ГОСТа, можно вывести такие логические правила:

1. Если на одном из проводов СИП нет маркировки, то это - нейтраль (N или PEN).

2. Если маркировка на всех проводах, то синий это нейтраль.

Что делать, если все провода имеют цветовые обозначения, но среди них нет синего - я не знаю.

Кто виноват и что делать?

СИП - французское "изобретение", и у них своя философия. У наших производителей в головах может быть что угодно. Я считаю, что единственно правильное решение, чтобы не было путаницы и таких историй - запретить синий цвет в маркировке СИП. Но для этого нужно менять ГОСТ, а этого никто делать не будет.

В любом случае проверяйте отсутствие напряжения и заземления перед подключением! И будет вам счастье.

ГОСТ 22483-2021. «Жилы токопроводящие для кабелей, проводов и шнуров». Тут – вся информация по токопроводящим жилам, которые являются основным элементов любой кабельно-проводниковой продукции. В частности – о сечении, сопротивлении и классах гибкости. Хотите изучить тему кабелей и проводов глубже – начните с этого ГОСТа.

ГОСТ 31996-2012. «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ.» По этому ГОСТ у нас в стране производится большинство силовых кабелей, предназначенных для передачи электроэнергии в стационарных электроустановках (жилых и нежилых зданиях). В частности, речь идёт о кабелях ВВГ и ППГ с разными индексами, которые используются в стационарной прокладке.

ГОСТ 24334-2020. «Кабели силовые для нестационарной прокладки.» Тут речь идет про кабели для присоединения передвижных машин, механизмов и оборудования к электрическим сетям. Самое известное изделие, которое производят российские заводы по этому ГОСТу – КГ (кабель гибкий).

ГОСТ 7399-97. Провода и шнуры на номинальное напряжение до 450/750 В. По этому ГОСТу производят уже не кабели, а провода, самые «ходовые» из которых – ШВВП и ПВС, которые предназначены для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети номинальным переменным напряжением до 450/750 В – ни слова о стационарной или фиксированной прокладке.

Все подробности - на блоге, в статье 5 мифов о кабеле. Собрание заблуждений
