А что насчёт хорошо пропаянной скрутки, да на свежей сосновой канифоли, как деды наши делали?
Сколько лет проработает такое соединение, от души заизолированное синей изолентой и защищенное автоматом 16А? 😉

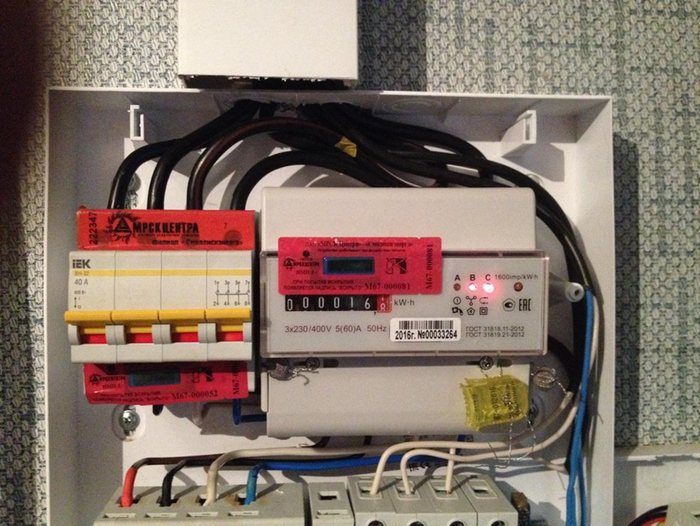

Некоторые деятели утверждают, что вводной автомат пломбироваться не должен. Ага. Читайте Постановление Правительства (ПП) РФ от 04.05.2012 N 442 (ред. от 10.09.2024) "О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии". Нас интересует глава X. Правила организации учета электрической энергии на розничных рынках, которая получила изменения от 29 марта 2024 г. согласно ПП N 395.

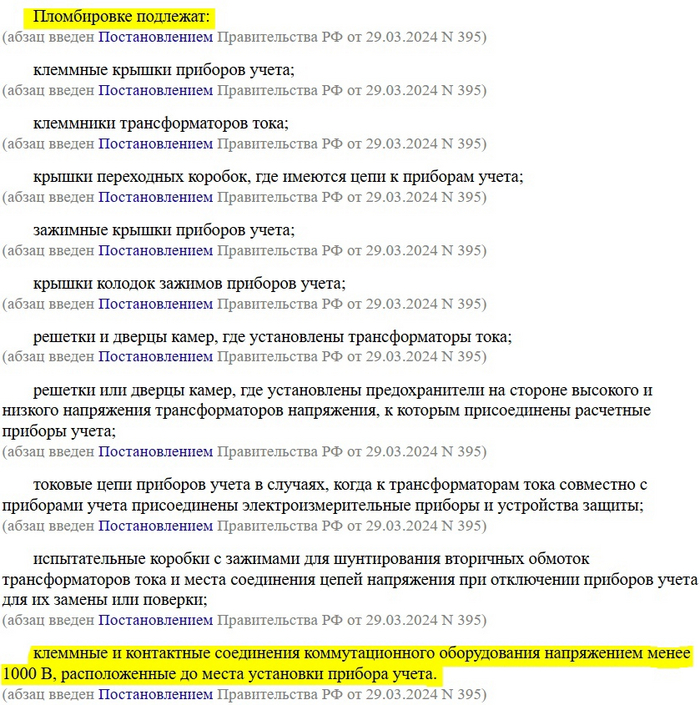

Нас интересует самый последний абзац Пункта 139:
Хотя перегибать на местах тоже не стоит...
Кстати, кто объяснит в комментариях, почему не стоит на вводе ставить 4п автомат коммутационный аппарат?
Что общего между системой заземления ТТ и стабилизатором напряжения?
Люди решают свои задачи, наплевав на проблемы коллектива.
На картинке: никакие обрывы PEN проводника и ошибочного учёта электроэнергии не страшны, если бы все делали у себя TN-C-S.
Кстати, кто напишет, как повсеместное применение "коллективной" TN-C-S поможет вообще отказаться от стабилизаторов? (потери напряжения не в счёт)
Звонит как-то человек, владеющий территорией на промзоне, у него проблема в РЩ (после учёта) - один автомат выключился и больше не включается. Автомат они новый уже купили, но чтобы его поменять, нужен электрик.
Я приезжаю, показывают мне этот распределительный щит, который по факту оказался с ШРН-24 который наполнен автоматами так что даже панелька которая закрывает в щите токоведущие части не встаёт на место так как для неё уже нет этого места.
Всё собрано без вводного автомата, вводной кабель КГ 4х25 (35), который приходит из рядом стоящего щита учёта (опломбированного) и с рукояткой для отключения рубильника внутри, так же там плавкие вставки на 150А. Я говорю, что в распределительном щите нет вводного автомата, и чтобы в нём поменять вышедший из строя автомат нужно его обесточить рубильником в щите учёта.
Так же высказал свои опасения по поводу этого самого рубильника, что он назад может не включиться нормально, на что меня уверили что с ним проблем нет и не стоит переживать по этому поводу.
Выключаю рубильник, проверяю отсутствие напряжения в РЩ и приступаю к замене вышедшего из строя автоматического выключателя. Проделал эту работу без проблем.
Включаю рубильник в щите учёта и конечно по классике одной фазы не хватает…

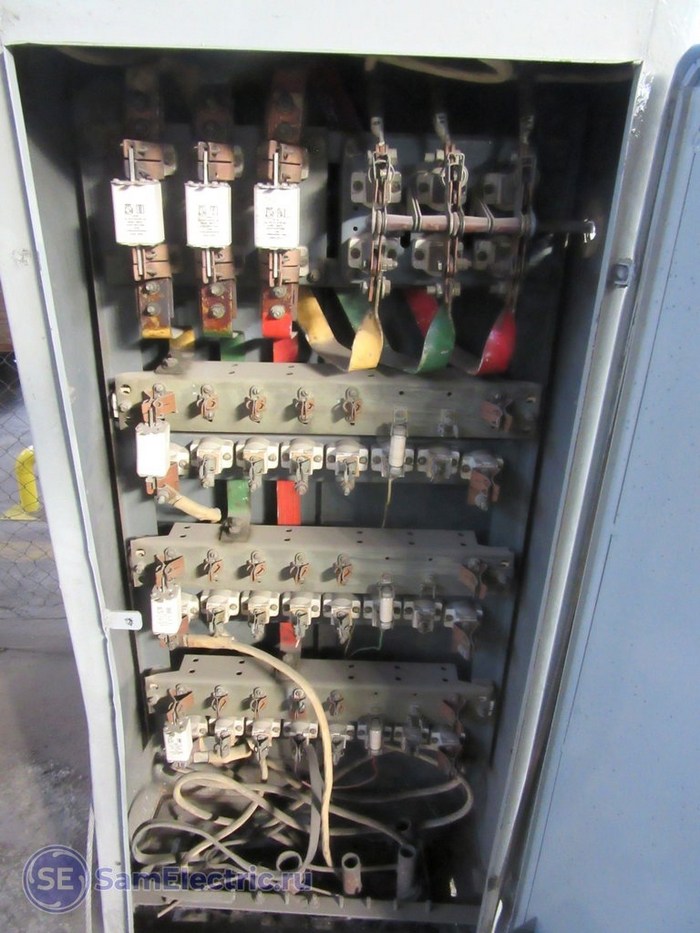

Щит примерно такой
Говорю заказчику, что теперь нужно ему вызывать специалиста из снабжающей организации что бы они его распломбировали , открыть щит и подоткнуть рубильник. Не знаю за какие деньги, но представитель снабжающей организации был на месте через час.
Открыли щит, подоткнули рубильник деревяшкой и все 3 фазы стали доходить до РЩ. После его так же запломбировали.
Я взял денег за свою работу больше чем планировал, заказчик немного удивился цене, но я сказал что у меня почасовая оплата, и сидел я на объекте не по своей вине.
Коллеги, поделитесь своими историями!
P.S. От Админа: это фото делал я))) У нас на заводе таких РП стояло более 30 штук, и частенько фаза не контачила, подбивали...
Коллеги, поделитесь своими историями!
Прислал подписчик Дмитрий Хромов
Завершаю тему байпаса (но это не точно!).

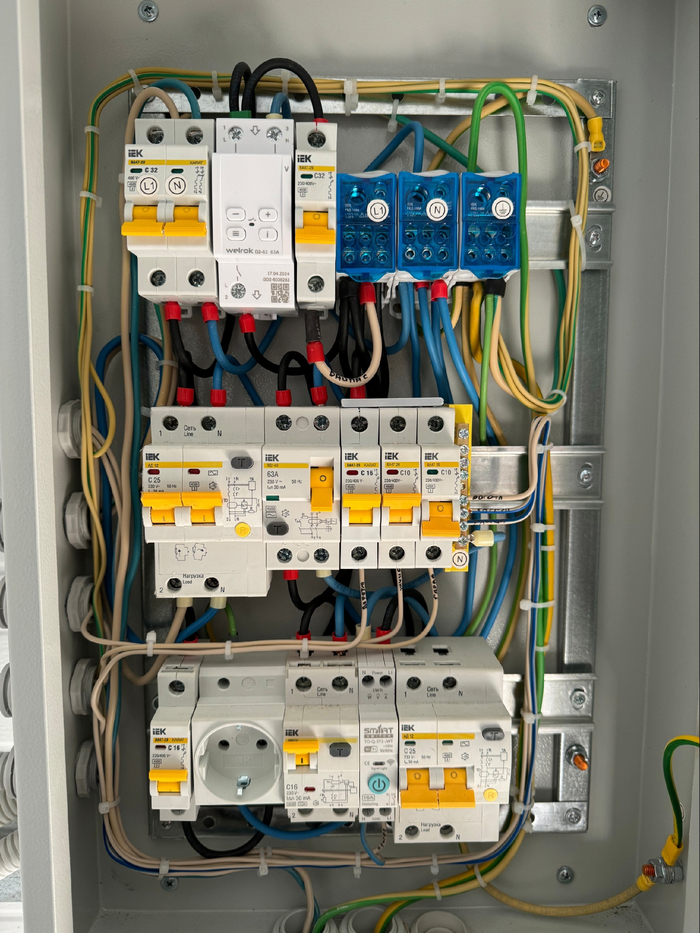

Посмотрите на фото:
На фото: специально для Пикабушников перемычка, которой подключен автомат байпаса, была установлена)))

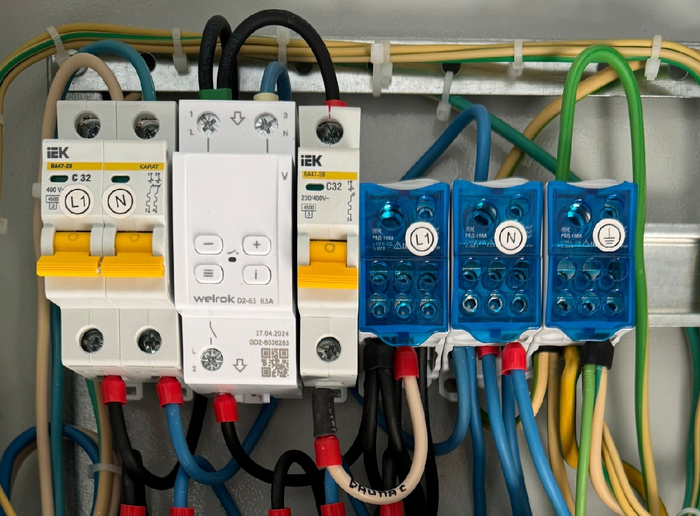

Фото почётче:
Почему на перемычке термоусадка?
Внимание вопрос: что не так с щитком?
Предыдущий пост, где я рассказываю про философию работы байпаса и этой перемычки.
Пришло время открыть тайну неподключенного байпаса, от которого у многих подгорело в комментариях к этому посту.
Вот фото оттуда, если кто не в курсе:
Думаете, этот автомат не подключен просто по забывчивости? Отнюдь.
Этот подход был выработан после нескольких неприятных эпизодов, когда "умный" клиент хотел срочно смотреть кино и включал этот автомат. Не смотря на то, что РН показывал напряжение гораздо больше 260В.
В общем, байпас подключает электрик, который приезжает на ремонт щитка или замену РН. Для этого на дне щитка лежит специально сделанная для этого подписанная перемычка.
Короче, ответ простой: это сделано только для безопасности. Ведь только технически грамотный и адекватный человек сможет понять, как запустить щит при отключенном РН или его отсутствии.
А как вы защищаетесь от человеческого фактора в данном случае?
Автор щитка - Руслан Юсупов, г.Уфа.
Вот как объяснить человеку, который срочно хочет смотреть любимый сериал или ток-шоу, что этот автомат включать опасно? Ещё опаснее - оставлять его включенным.
Даже если сегодня всё обойдётся, рано или поздно придёт беда, ведь реле напряжение будет бессильно.
Автор щитка - Руслан Юсупов, г.Уфа.
