Реле напряжения с контактором - плохая идея. Минусов гораздо больше чем плюсов
Некоторые электрики любят "усилить" реле напряжения контактором, и на это у них есть свои причины.
Вот некоторые из них:
Усиление тока. При этом РН играет роль управляющего реле, а контактор играет роль силового элемента.

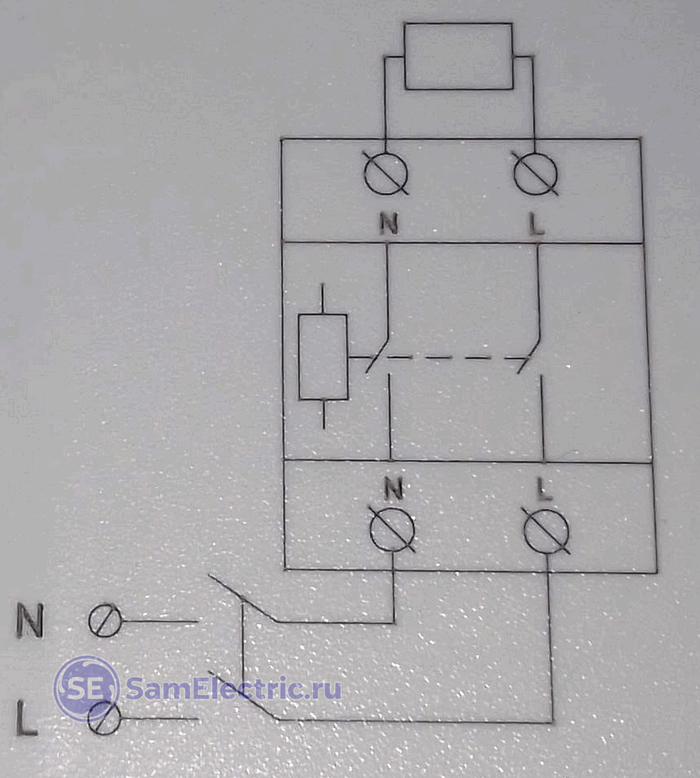

Двухполюсная коммутация - одновременно размыкаются и фазный, и нейтральный проводники. Об этом говорится в ПУЭ 7.1.21. Но это не точно, поскольку в те времена, когда писался этот пункт, о реле напряжения в том виде, в котором мы его знаем сейчас, никто не слыхивал.
Пожалуй, по пунктам всё.

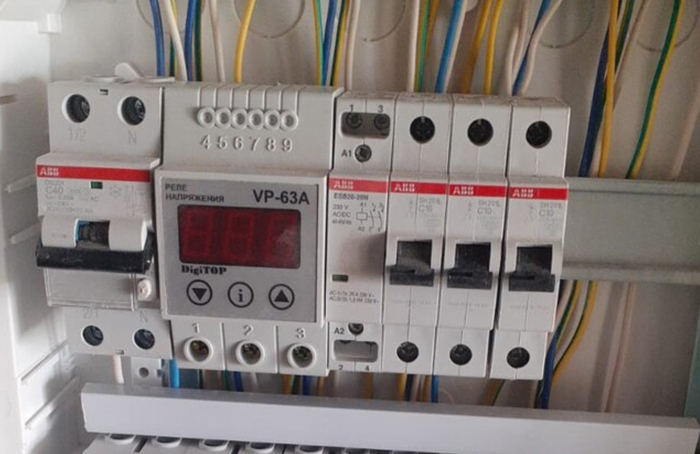

Справа от Дигитопа - контактор на 20А. Читатель, который мне прислал это фото, пояснил на ломаном русском, что так купил заказчик.
Если ещё знаете плюсы контактора в схеме с РН - пишите их в комментариях.
А я напишу про
Минусы схемы включения реле напряжения с контактором
Их гораздо больше, чем плюсов.
Увеличиваются габариты и цена реализации. Примерно на стоимость контактора, плюс работа, это около 5 тыс руб, в зависимости от типа и бренда контактора.
Понижается надежность схемы в целом. Ведь добавляются силовые контакты, клеммы, провода. Не каждый сможет разобраться в том, как контактор подключён, а электрик с Авито при первой же возможности выкинет его из щита.
Заберёт его себе и продаст на Авито)Снижается общая скорость срабатывания, поскольку контактор гораздо инерционнее, чем реле. Время срабатывания может увеличиться в несколько раз. Особенно это критично при скачкообразном повышении напряжения.
Кривизна такого решения ещё и в том, что большинство РН - силовые устройства. Они рассчитаны на коммутацию номинальных токов и нормально работают, если в цепи установлен правильный защитный автомат и учтён cos φ.
Получается, что в схеме с контактором силовое устройство управляет силовым устройством? Масло масляное.Увеличивается потребление электроэнергии (мелочь, но неприятно) - ведь 99,9% времени контактор должен быть включен. В реле напряжения потребление уходит только на работу контроллера и индикации - ведь питание на бистабильные реле подается только в момент переключения. А в реле напряжения сейчас используют только бистабильные реле. По моим данным, в режиме ожидания ток потребления РН не более 5 мА, при переключении - около 20 мА. Сравните с током катушки контактора.
Контактор питается нестабильным напряжением. Например, если в РН установлены пределы 180...260 В, контактор с номиналом катушки 230 В должен работать в этом диапазоне. Сами понимаете, работать не в номинале не очень хорошо.
В реле напряжения всё (в том числе и внутреннее реле) питается стабильным напряжением в диапазоне входных напряжений до 50...450 В.Увеличивается тепловыделение в щитке - включенный контактор всегда и постоянно греется.
В контакторе смысла нет, поскольку размыкать сверхтоки контактор, как и реле не предназначен - для этого есть автоматический выключатель с дугогасительными камерами.
Да, контакты контактора на вид мощнее, но нам нужен не вид, а технические характеристики.Номиналы большинства РН сравнимы с номиналами модульных контакторов, поэтому об усилении тока говорить не приходится. Цены на реле напряжения на 40, 50, 63 А почти не отличаются, поэтому просто нужно брать номинал по максимуму. Так же, как и номинал ВДТ (УЗО). Помните русскую поговорку "Запас карман не тянет?"
Контактор может пригодиться, разве что если вам досталось на халяву РН на 25А, которое вы хотите поставить в свой коттедж с вводным АВ на 63А.Контакты контактора могут точно так же подгореть и залипнуть, как и контакты реле. И дело тут не в контактах, а в неграмотном проектировании. Если РН установлен на номинал 63А, то последовательно должен быть автомат не более 50А. А это очень много для большинства квартир и частных домов с однофазным питанием, где обычно на вводе 25...40А, поэтому РН на 63А будет надежно защищено от залипания и подгорания, даже при низком cos φ.
Особенно, если учесть, что внутри у РН 63А обычно стоит реле на 80А.В реле напряжения используется бистабильное (поляризованное) реле с двумя устойчивыми состояниями. Оно надежнее, чем контактор с одним устойчивым состоянием. Кроме того, реле полностью герметично, и его контакты защищены от внешних воздействий - оно залито компаундом и помещено в корпус РН. Чего не скажешь о контакторе, в который со временем попадают пыль и мусор.
Контактор гудит и громко щелкает. Даже модульный.
Особенно, когда он установлен в комнате, в которой вы пытаетесь уснуть.
Отдельно скажу про чудаков, которые устанавливают РН, в которых есть уставка срабатывания по току. Чудачество в том, что они думают, что этой уставкой они смогут защитить свой ввод о перегрузки и даже КЗ! Но реле напряжения вообще не предназначено для этой цели! Так же, как и контактор, оно не должно размыкать токи больше номинального. См. п.8.
Выводы
Ставьте контактор в схему реле напряжения, я не против. Но обоснуйте, почему вы это делаете? Да, в использовании контактора есть и плюсы, но по моему мнению, минусы перевешивают.
Единственное, где контактор в щитке незаменим - это схема с мастер-выключателем. Либо - в паре с слаботочными реле, таймерами или датчиками. Кстати, есть РН на 10-16А, у них в инструкции так и указано - нужен контактор. Разумеется, во всех этих случаях никакого быстродействия не нужно.
Коммутацию мощных нагрузок в расчёт не берём - это не бытовая тема, и нормальные электрики в щитке контакторы для этой цели не ставят.

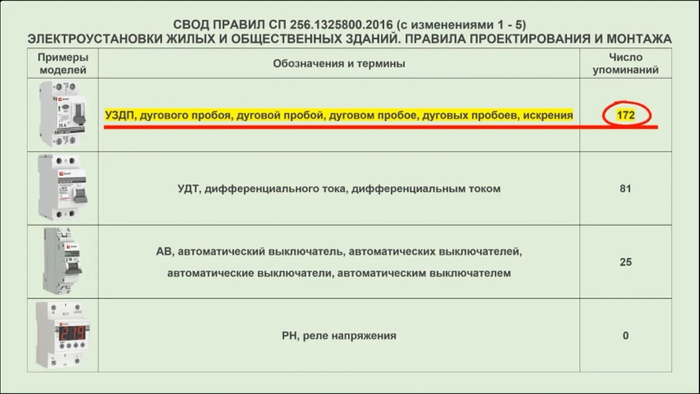

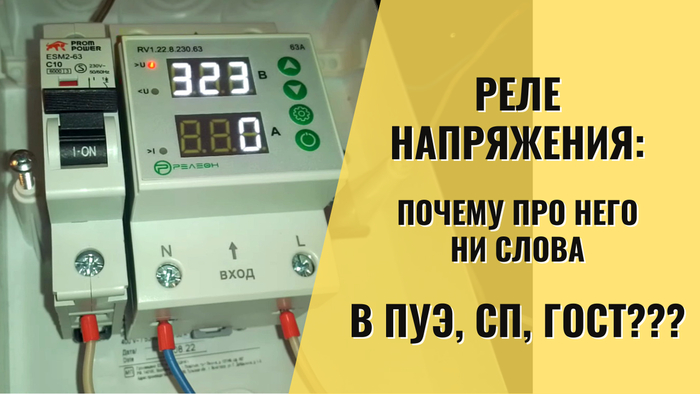

Кстати, ставить РН вас никто не обязывает. Более того, об установке реле напряжения в электрощиты вообще нигде не сказано, недавно говорил об этом на Пикабу.
