Нужно ли что-то подкладывать?
Есть ли какие то особые правила монтажа такого щита на деревянной стене?
И в каких документах написано о запрете такого монтажа? Пункт, пожалуйста.
Блог электрика
438 постов
•
811 подписчиков
0 просмотренных постов скрыто
Кто виноват? Кто много подключает или кто плохо проектирует?
Ниже - комментарий читателя. У меня только один вопрос: когда уже вместо слов "не нужно сразу много включать" будут говорить "нужно ставить соответствующий номинал автомата". Иначе получается перекладывание ответственности с профессионалов на домохозяек.
Корень проблем - завышенный номинал. Меньше 25А ставят те, кто придумал тормоза 😎💥P.S. Не поверите - фото сделано Админом сообщества в пожарной части Таганрога, на ул.Чехова 10 лет назад.
Винтовые НЕ ПОДПРУЖИНЕННЫЕ зажимы - только на свет! Или с доступом и протяжкой каждый год. Был опыт печальный их применения в электроплите - силовая бакелитовая колодка на 50А к электроплите выгорела за 3 года... Объяснять маман что не нужно включать сразу 3 конфорки и духовку сразу за... просто.
Теперь там болтовое соединение со стальными шайбами на гровере и обмотанное тряпичной изолентой. Еще и усилил проводку дополнительно медным проводом на 2,5 квадрата на всякий пожарный. Лет 15 уже как. ЦОП лучше конечно в разы, но когда делал его было не сыскать.
Но вообще то ВСЕ провода очень желательно облуживать перед сборкой - куда дольше живут соединения. Флюсов и припоев сейчас море, инструмента - тоже. Самодельная насадка-ванна на строительный фен и облуживай хоть провод до 10 квадратов хоть скрутку в 5-6 проводов на 2,5, соединение наглухо, сопротивление перехода чуть ли не миллиомы. Естественно для себя - для заказчиков жирно слишком будет... А ремонтировать приходилось все что притащат, до 380В.
Источник на Дзене: Скупой, платит дважды!
Показать полностью
1
Трагическая случайность или закономерность?
СССР. Сумы. Завод НасосЭнергомаш. В выходной день, два электрика работают в трансформаторной будке, что питала три цеха. Обесточили, как положено от Города. Один электрик контакты зачищает, второй наблюдает. Всё по ТБ.
Как говорится, ничего не предвещало беды...
В это время, в третий цех привозят отливки, заготовки с Центролита. И дежурный начальник цеха, начинает решать проблему - электричества нет, без кранбалки машины не разгрузить. Но электричество есть в четвёртом цехе. Протягивает кабель и запитывает цех. Электрик сгорает до тла.
Тогда появляется дополнение к правилам. Отключать трансформатерную будку не только на вход, но и на выход!
Рассказ подписчика.
Как я провёл этим летом. Кабель по воздуху

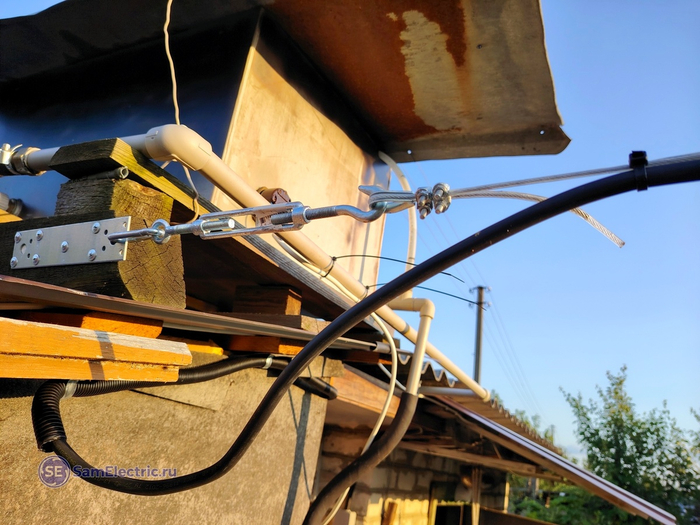

Сегодня расскажу, как я на даче проложил по воздуху кабель для питания сарая, который стоит на расстоянии около 20 м.
Итак, что нам нужно? Для начала, стальной трос в пвх оболочке, я применяю трос 2 на 4, первая цифра это диаметр стальной части троса, вторая диаметр в оболочке.Также нам понадобится крепеж:

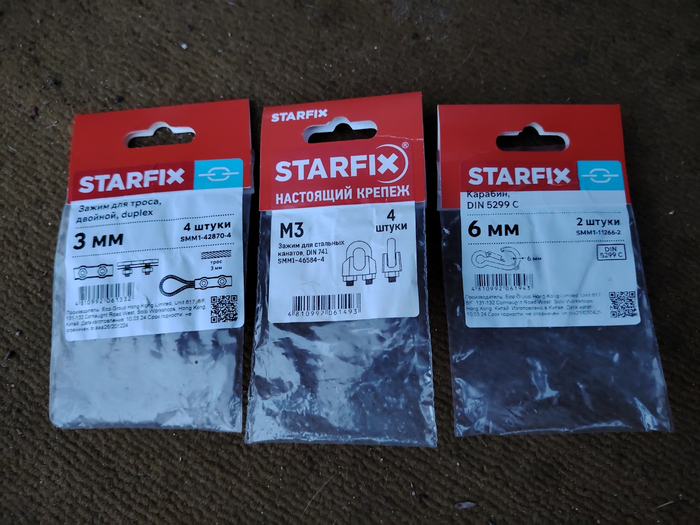

• кронштейны или крепежные кольца
• коуши
• зажимы, которые бывают двух видов,
• карабины для удобства монтажа в затрудненных условиях,

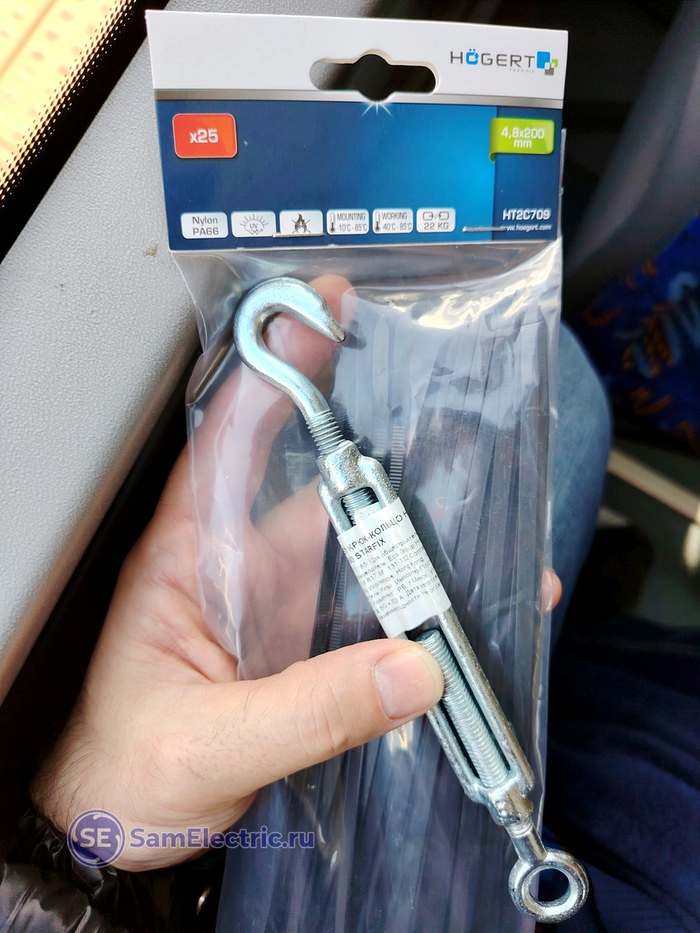

• натяжитель, или как его ещё называют строители – талреп.

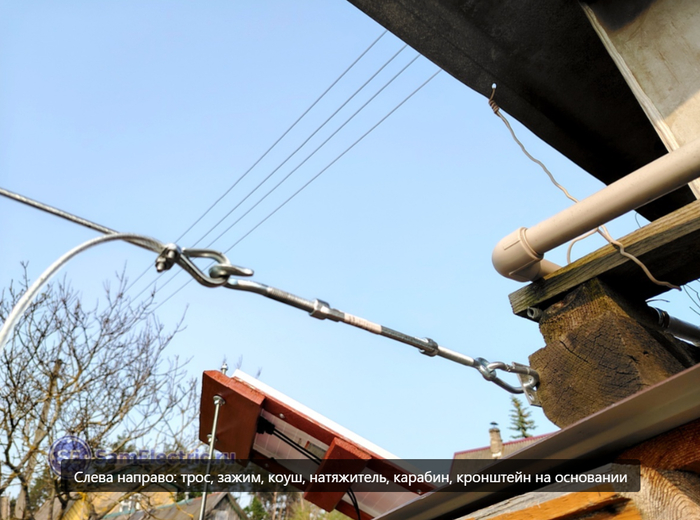

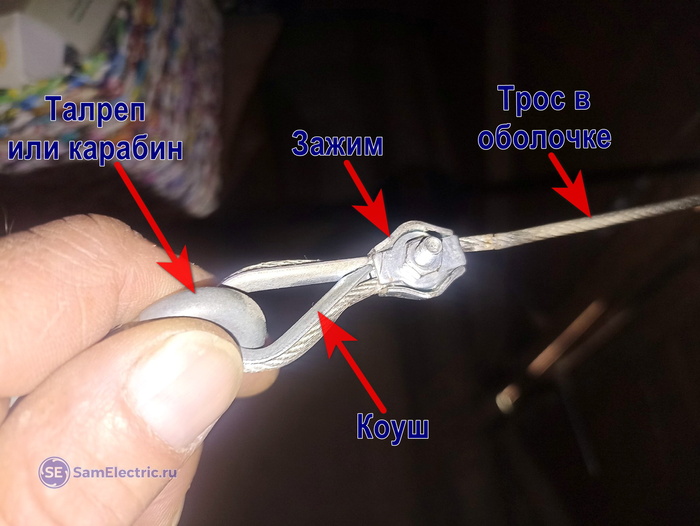

Все элемента системы - на фото ниже:
Конечно же, нужен кабель, сечение которого зависит от мощности нагрузки, но я не рекомендую использовать сечение менее 2,5 мм2.

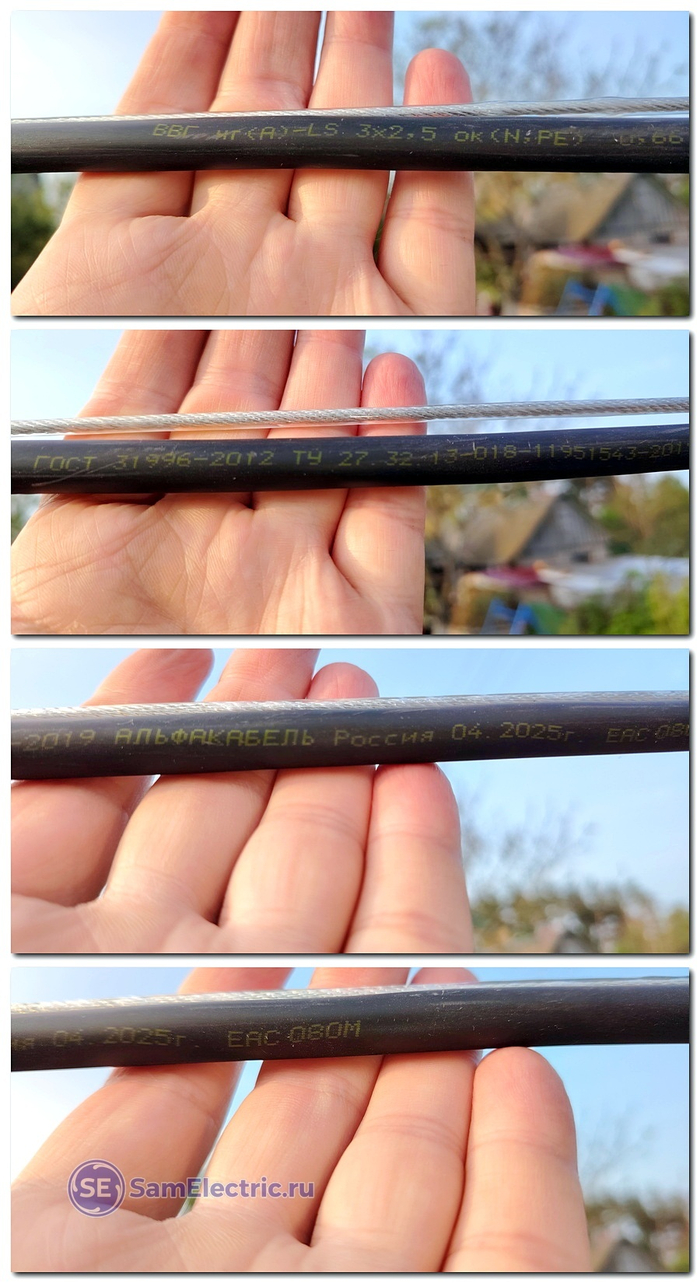

Я выбрал кабель получше - гостовский Альфакабель, ВВГнг LS 3х2,5, круглый, с толстой внешней изоляцией и маркировкой метража.
Решил не использовать гофру, надеюсь, погодные условия не окажут влияния, и на мой век хватит. Как думаете?

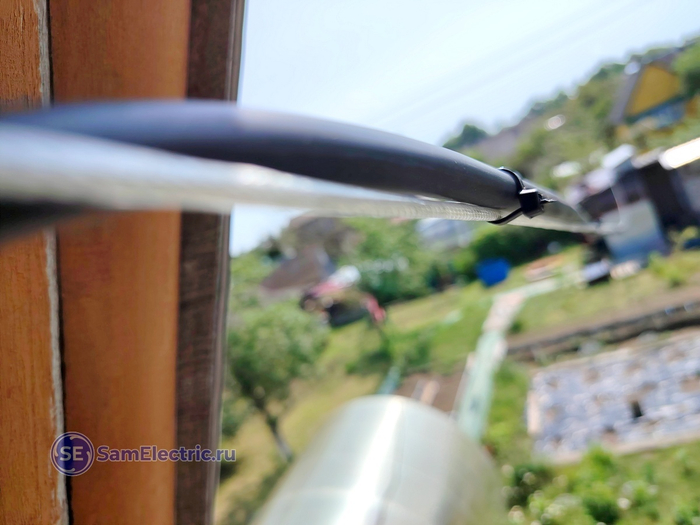

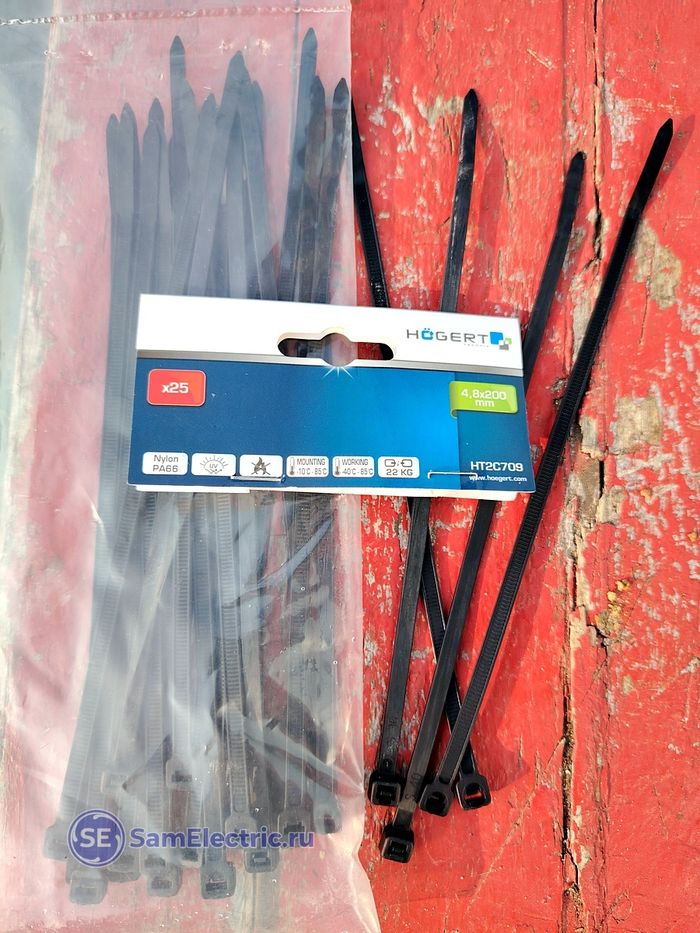

Да, ещё понадобятся черные стяжки, устойчивые к ультрафиолету, для монтажа кабеля на трос.
В принципе всё, сначала готовим на земле трос, крепим к нему кабель, и потом прищёлкиваем карабинами к крепежам на основаниях.
Последний аккорд – натягиваем трос талрепом.
На всякий случай напомню, что кабель 2,5 мм2 лучше подключать через автомат номиналом не более 16А, также не экономьте на УЗО на 30 мА для дополнительной защиты и кабеля, и человека.
Идеальный вариант – использовать дифавтомат.
Подробности на видео:
Источник и обсуждение - ВК СамЭлектрик.ру.
Показать полностью
8
1
Вопрос электромонтажникам
Признавайтесь, вы используете соль при монтаже заземлителя?
Показать полностью
1
Последовательно или параллельно? Смотря с какой стороны посмотреть
Можете меня называть дилетантом, далеким от электрики, и отсылать к учебникам физики.Но я повторю еще раз.
Розетки и светильники подключаются шлейфом это называется последовательное соединения розеток и светильником один за другим.
НО ЭЛЕКТРИЧЕСКИ СОГЛАСНО СХЕМЕ ОНИ ПОДКЛЮЧЕНЫ ПАРАЛЛЕЛЬНО.
На первом скрине мы видим как PE шлеифуют а этого делать нельзя. Но так написано последовательно, а значит подключения от одной розетки к другой.
В книгах описывают монтаж и подключения. Поэтому я выше написал что шлейф это способ подключения провода к розетке. Но светильники и розетки все подключается ПАРАЛЛЕЛЬНО.
А вы как думаете? Розетки подключаются последовательно или параллельно?
Или нужно открыть форточку?
Показать полностью
