Обычно новички худо-бедно могут отличить ВДТ от АВДТ (они называют их УЗО и дифавтоматом), но селективное ВДТ встречается в щитках пока ещё редко, и не каждый сможет сходу понять, какой ВДТ перед ним.

Самый первый признак - на корпусе и в названии селективного ВДТ присутствует буква "S". Об этом явно сказано в ГОСТ IEC 61008-1 — 2020 на ВДТ: Глава 6. Каждый ВДТ должен иметь стойкую маркировку с указанием всех или, при малых размерах, части следующих данных: (...) m) символ [ S ] для устройств типа S;

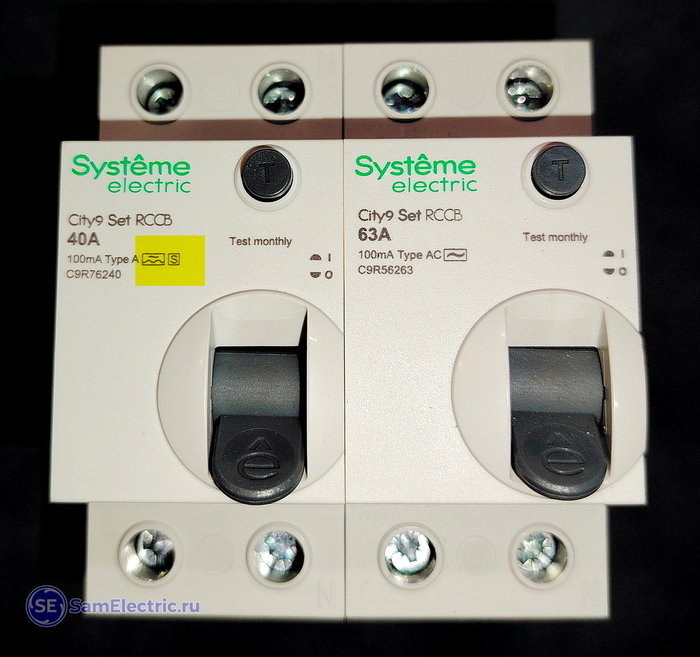

Для примера, найдите отличия:

Второе отличие - селективный ВДТ обычно установлен на вводе, сразу после счетчика, около вводного автомата. Обычно во всём здании (частном доме или квартире) либо у одного абонента такое устройство одно.

И третье - цена, которая выделяется на фоне ВДТ общего типа. Если будете смотреть спецификацию электрощита, это сразу будет заметно.

Если говорить о характеристиках ВДТ общего типа, то отличается он от селективного ВДТ только одним - наличием задержки отключения. Для "обычного" ВДТ минимальное время срабатывания ничем не ограничено - чем оно меньше, тем лучше. Ведь чем быстрее ВДТ отключится, тем быстрее он снимет опасное напряжение с тела человека. У селективного ВДТ минимальное время не равно нулю.

При правильном проектировании время-токовые характеристики селективного и групповых ВДТ не пересекаются, что обеспечивает полную селективность по дифференциальному току.

Здравствуйте. Хочу понять эти вводные клеммы 4-25. Они разных производителей, в данном случае не важно.

У них под винтом ямка и когда зажимаешь например 6мм2 провод деформируется даже повреждается, так как винт продавливает его в это углубление, а если не затянуть, чтобы провод до деформации, то он свободно "ходит".

Зачем так сделано?

Золотые руки неизвестного кабельщика.

(почему-то вспомнился фильм Мумия))

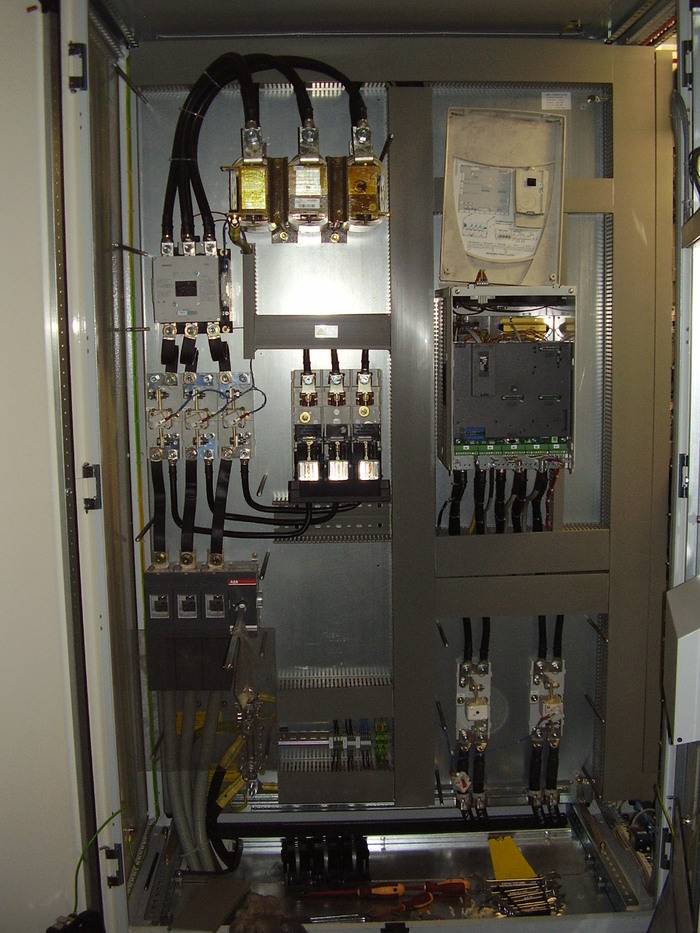

Работал я в одной конторе, приходит директор, приводит мальчика и говорит - а теперь расскажи ему коротко всё об электронике. Я сказал что этого не достаточно так как станок с ЧПУ питается от 380 , содержит опасные механические узлы. Даже просто в звене постоянного тока электропривода 520 вольт( я как раз ковырял привод от сименс) - там целая плата отвечает за заряд\разряд конденсаторов а двигатель шпинделя смахивает на здоровенного поросёнка.

И включил для демонстрации - движок выл как турбина самолёта(частотник). Мальчик побледнел и тяга к электронике у него пропала.

Рассказывает Подписчик Евгений Лепехин.

Фото просто в тему.

Пример изменения фазных напряжений при перекосе фаз на картинке:

Предлагаю ответить на вопрос: как изменятся напряжения на нуле и фазах в двух крайних случаях:
1. сопротивление нейтрального проводника от нейтрали трансформатора до ввода в здание равно нулю.
2. то же самое сопротивление рано бесконечности (обрыв).

Сделайте вывод, как играет сопротивление нейтрального проводника на перекос фаз. И для чего в ПУЭ и ГОСТ предписывается делать повторное заземление нейтрального проводника.

И ещё вопрос на засыпку: относительно чего измерены напряжения на картинке?
